INTRODUCTION
Les vannes à boisseau sphérique motorisées sont des équipements essentiels dans de nombreuses applications. Ce modèle s'ouvre et se ferme en 3 à 5 secondes et reste dans sa nouvelle position en consommant très peu d'énergie. C'est une différence majeure entre les vannes à boisseau sphérique motorisées et de nombreuses électrovannes. La plupart des électrovannes sont alimentées en permanence lorsqu'elles sont dans une nouvelle position, tandis que les vannes à boisseau sphérique motorisées ne consomment de l'énergie que lors du passage de l'état fermé à l'état ouvert, ou inversement.
Le modèle à retour automatique à 2 fils est idéal pour les situations où la vanne doit se fermer en cas de coupure de courant. La vanne peut être alimentée en position fermée et laissée branchée, la consommation d'énergie étant négligeable une fois complètement fermée. Pour la fermer, il suffit de couper l'alimentation électrique. Cette vanne est pratique car elle se commande avec un simple interrupteur marche/arrêt. En position marche, elle reste fermée ; en cas de coupure de courant (ou autre), elle se ferme automatiquement.
La vanne à bille en acier inoxydable est certifiée NSF, ce qui signifie qu'elle peut être installée sur la canalisation d'eau potable.
CARACTÉRISTIQUES
APPLICATIONS
PERFORMANCES OPÉRATIONNELLES
APRÈS LE CÂBLAGE
|
DÉBRANCHEZ LES CÂBLES
|
SPÉCIFICATIONS
| Modèle | USS-MSV00418 | Marque | U.S. Solid |
|---|---|---|---|

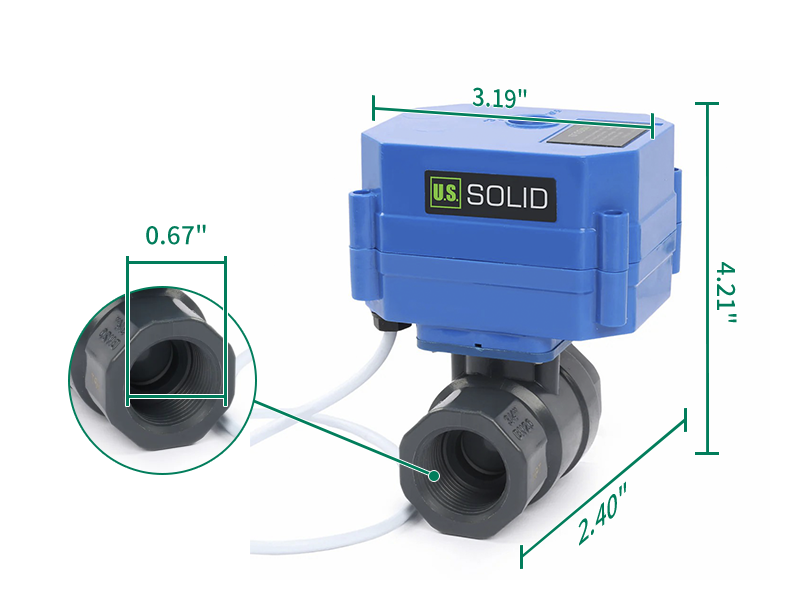

| Taille | 3/4" | Type de câblage | Retour automatique à 2 fils |
| Matériau de la vanne | PVC | Joint à bille | PTFE |
| Temps de fonctionnement | 6 à 8 secondes | Tension de fonctionnement | CA 110V / 220V |
| Puissance maximale | 5 W | Couple maximal | 6 N m |
| Pression moyenne maximale | 1,0 MPa | Plage de températures du fluide d'écoulement | 0°C à 60°C |
| Espérance de vie | 80 000 à 100 000 cycles | Type d'alésage | Standard |
| Type de fil | NPT / G | État de fonctionnement | Normalement fermé |
| Plage de température ambiante | -10°C à 40°C | Indice de protection du boîtier | IP65 |
FAQ
1. Quel est le niveau d'étanchéité de cette vanne ? Le boîtier du moteur est conforme à la norme IP65 pour la protection contre les infiltrations. En cas d'installation permanente à l'extérieur, il est recommandé de le placer sous un abri ou dans un boîtier de protection afin d'éviter une exposition prolongée à la pluie. 2. Quelle est la différence entre une vanne normalement fermée (NF) et une vanne normalement ouverte (NO) ? La vanne est ouverte en l'absence d'alimentation et se ferme lorsqu'elle est alimentée, bloquant ainsi le passage du fluide ou du gaz.
3. Quelle est la différence entre une vanne à passage intégral et une vanne à passage standard ?
Dans une vanne à passage intégral, le diamètre intérieur de la vanne est identique à celui du tuyau auquel elle est raccordée. Dans une vanne à passage standard, le diamètre intérieur de la vanne est inférieur à celui du tuyau.
4. Peut-on l'utiliser pour l'eau potable ?
OUI. La vanne à bille motorisée est fabriquée en polychlorure de vinyle sans plomb et est certifiée NSF.
5. Pour les vannes à retour automatique, quel est le temps de fonctionnement minimal requis pour le stockage électrique afin de permettre la fermeture en cas de coupure de courant ?
Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des vannes à bille motorisées à retour automatique à 2 fils.
6. Cette vanne peut-elle être utilisée avec du propane ?
Oui, nos vannes à bille motorisées sont compatibles avec le propane.
AVERTISSEMENT
1. Pour les modèles à 2 fils à polarité inversée et à 3 fils, la vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. D'autres modèles peuvent consommer une quantité négligeable d'énergie lorsqu'ils sont complètement ouverts, et le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé pour maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations.
2. Les vannes représentées sur cette fiche ne sont pas conçues pour être actionnées manuellement. Toute tentative d'ouverture ou de fermeture manuelle de la vanne peut l'endommager ou entraîner des blessures. 3. Seuls les modèles à retour automatique se referment en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique. 4. Bien que les vannes à bille motorisées soient certifiées IP65, ce qui les rend résistantes aux projections d'eau, il est recommandé de les installer dans un boîtier de protection si elles sont installées en permanence à l'extérieur, afin de garantir leur durabilité. 5. Ces vannes sont conçues avec un limiteur de puissance, ce qui leur permet de fonctionner en continu sans risque de surchauffe. Toutefois, veillez toujours à une installation correcte et au respect des consignes du fabricant pour garantir un fonctionnement sûr.
Attributs de la vanne
États de fonctionnement :
Normalement fermée : La vanne est fermée hors tension et s’ouvre sous tension.
Normalement ouverte : La vanne est ouverte hors tension et se ferme sous tension.
Types d’orifices :
Passage intégral : Son large passage interne offre une faible résistance à l'écoulement de l'eau.
Passage standard : Répond aux exigences d'utilisation courantes.
Indice de protection :
Les vannes possèdent un indice de protection IP65. Le premier chiffre, 6, indique une étanchéité totale à la poussière. Le second chiffre, 5, indique une protection contre les jets d'eau de toutes directions. Elles sont adaptées à une grande variété d'environnements complexes et résistent efficacement à la pénétration de poussière et d'eau, garantissant ainsi un fonctionnement fiable.
Schémas de câblage
Remarque : Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des électrovannes à bille motorisées à retour automatique à 2 fils.
Télécharger le manuel d'utilisation here
INTRODUCTION
Les vannes à boisseau sphérique motorisées sont des équipements essentiels dans de nombreuses applications. Ce modèle s'ouvre et se ferme en 3 à 5 secondes et reste dans sa nouvelle position en consommant très peu d'énergie. C'est une différence majeure entre les vannes à boisseau sphérique motorisées et de nombreuses électrovannes. La plupart des électrovannes sont alimentées en permanence lorsqu'elles sont dans une nouvelle position, tandis que les vannes à boisseau sphérique motorisées ne consomment de l'énergie que lors du passage de l'état fermé à l'état ouvert, ou inversement.
Le modèle à retour automatique à 2 fils est idéal pour les situations où la vanne doit être fermée en cas de coupure de courant. La vanne peut être alimentée jusqu'à la position fermée et laissée connectée, la consommation d'énergie étant négligeable une fois complètement fermée. Pour la fermer, il suffit de couper l'alimentation électrique de la vanne. Cette vanne est pratique car elle s'actionne avec un simple interrupteur marche/arrêt. En position marche, elle reste fermée ; en cas de coupure de courant (ou autre), elle se ferme automatiquement. La vanne à bille en acier inoxydable est certifiée NSF, ce qui signifie qu'elle peut être installée sur la canalisation d'eau potable.
CARACTÉRISTIQUES
APPLICATION
PERFORMANCES FONCTIONNELLES
APRÈS CÂBLAGE
DÉBRANCHER LE CÂBLAGE
SPÉCIFICATIONS
FAQ
1. Quel est l'indice d'étanchéité de cette vanne ?
Le boîtier du moteur est conforme à la norme IP65 pour la protection contre les infiltrations. En cas d'installation permanente à l'extérieur, il est recommandé de le placer sous un abri ou dans un boîtier de protection afin d'éviter une exposition prolongée à la pluie.
2. Quelle est la différence entre N.C. (Normalement Fermé) et N.O. ? (Normalement ouvert) ?
Dans une vanne NF (Normalement Ouvert), elle est fermée en l'absence d'alimentation et s'ouvre lorsqu'elle est alimentée. À l'inverse, dans une vanne NO (Normalement Ouvert), elle est ouverte en l'absence d'alimentation et se ferme lorsqu'elle est alimentée, bloquant ainsi le passage du fluide ou du gaz.
3. Quelle est la différence entre une vanne à passage intégral et une vanne à passage standard ?
Dans une vanne à passage intégral, le diamètre intérieur de la vanne est identique à celui du tuyau auquel elle est raccordée. Dans une vanne à passage standard, le diamètre intérieur de la vanne est inférieur au diamètre du tuyau.
4. Peut-on l'utiliser pour l'eau potable ?
OUI. La vanne à bille motorisée est fabriquée en polychlorure de vinyle sans plomb et est certifiée NSF.
5. Pour les vannes à retour automatique, quel est le temps de fonctionnement minimal requis pour le stockage électrique afin de permettre la fermeture en cas de coupure de courant ?
Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des vannes à bille motorisées à retour automatique à 2 fils.
6. Cette vanne peut-elle être utilisée avec du propane ?
Oui, nos vannes à bille motorisées sont compatibles avec le propane.
AVERTISSEMENT
1. Pour les modèles à 2 fils à polarité inversée et à 3 fils, la vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. D'autres modèles peuvent consommer une quantité négligeable d'énergie lorsqu'ils sont complètement ouverts, et le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé pour maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations.
2. Les vannes représentées sur cette fiche ne sont pas conçues pour être actionnées manuellement. Toute tentative d'ouverture ou de fermeture manuelle de la vanne peut l'endommager ou entraîner des blessures. 3. Seuls les modèles à retour automatique se referment en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique. 4. Bien que les vannes à bille motorisées soient certifiées IP65, ce qui les rend résistantes aux projections d'eau, il est recommandé de les installer dans un boîtier de protection si elles sont installées en permanence à l'extérieur, afin de garantir leur durabilité. 5. Ces vannes sont conçues avec un limiteur de puissance, ce qui leur permet de fonctionner en continu sans risque de surchauffe. Toutefois, veillez toujours à une installation correcte et au respect des consignes du fabricant pour garantir un fonctionnement sûr.
Attributs de la vanne
États de fonctionnement :
Normalement fermée : La vanne est fermée hors tension et s’ouvre sous tension.
Normalement ouverte : La vanne est ouverte hors tension et se ferme sous tension.
Types d’orifices :
Passage intégral : Son large passage interne offre une faible résistance à l'écoulement de l'eau.
Passage standard : Répond aux exigences d'utilisation courantes.
Indice de protection :
Les vannes possèdent un indice de protection IP65. Le premier chiffre, 6, indique une étanchéité totale à la poussière. Le second chiffre, 5, indique une protection contre les jets d'eau de toutes directions. Elles sont adaptées à une grande variété d'environnements complexes et résistent efficacement à la pénétration de poussière et d'eau, garantissant ainsi un fonctionnement fiable.
Schémas de câblage
Remarque : Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des électrovannes à bille motorisées à retour automatique à 2 fils.
Télécharger le manuel d'utilisation here
