INTRODUCTION

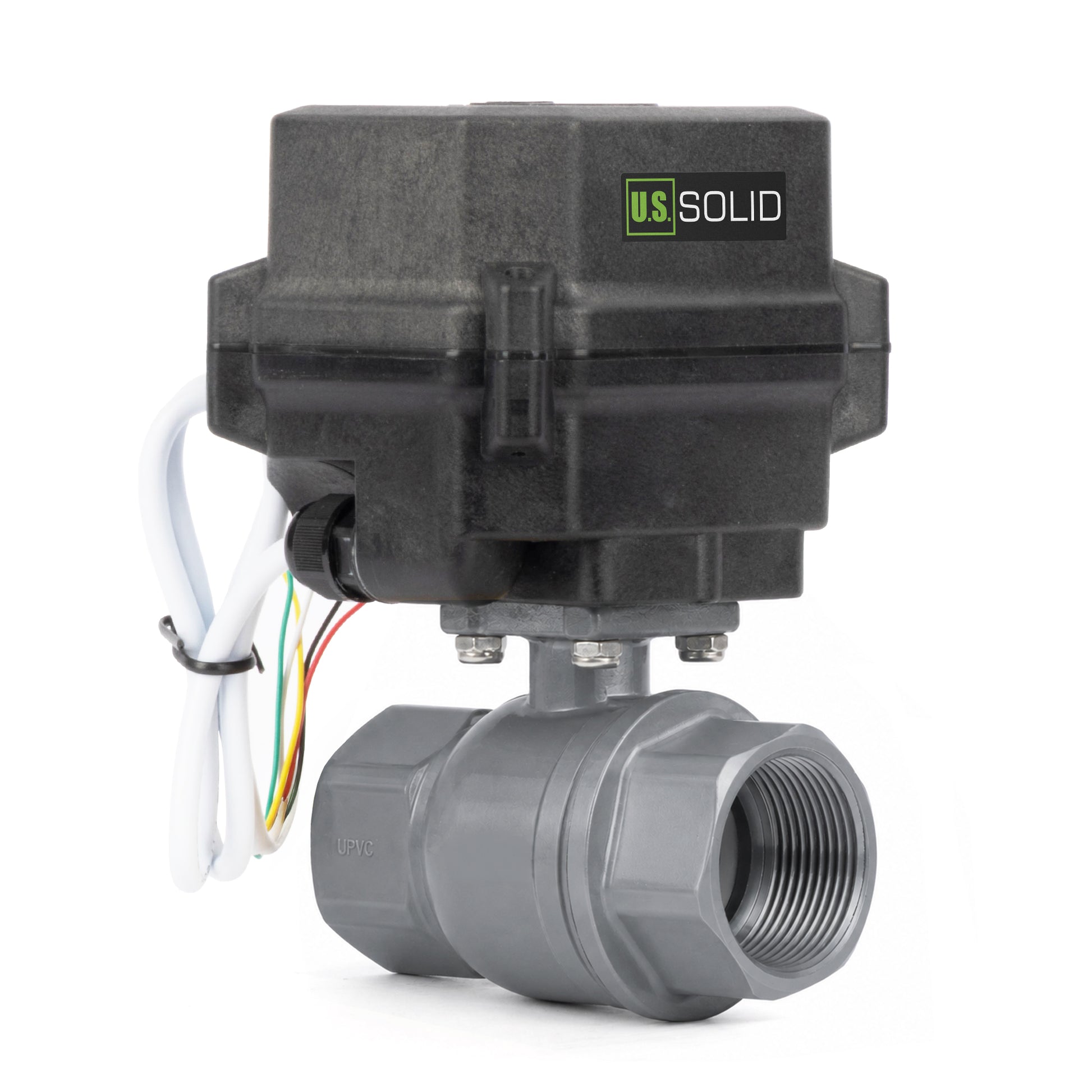

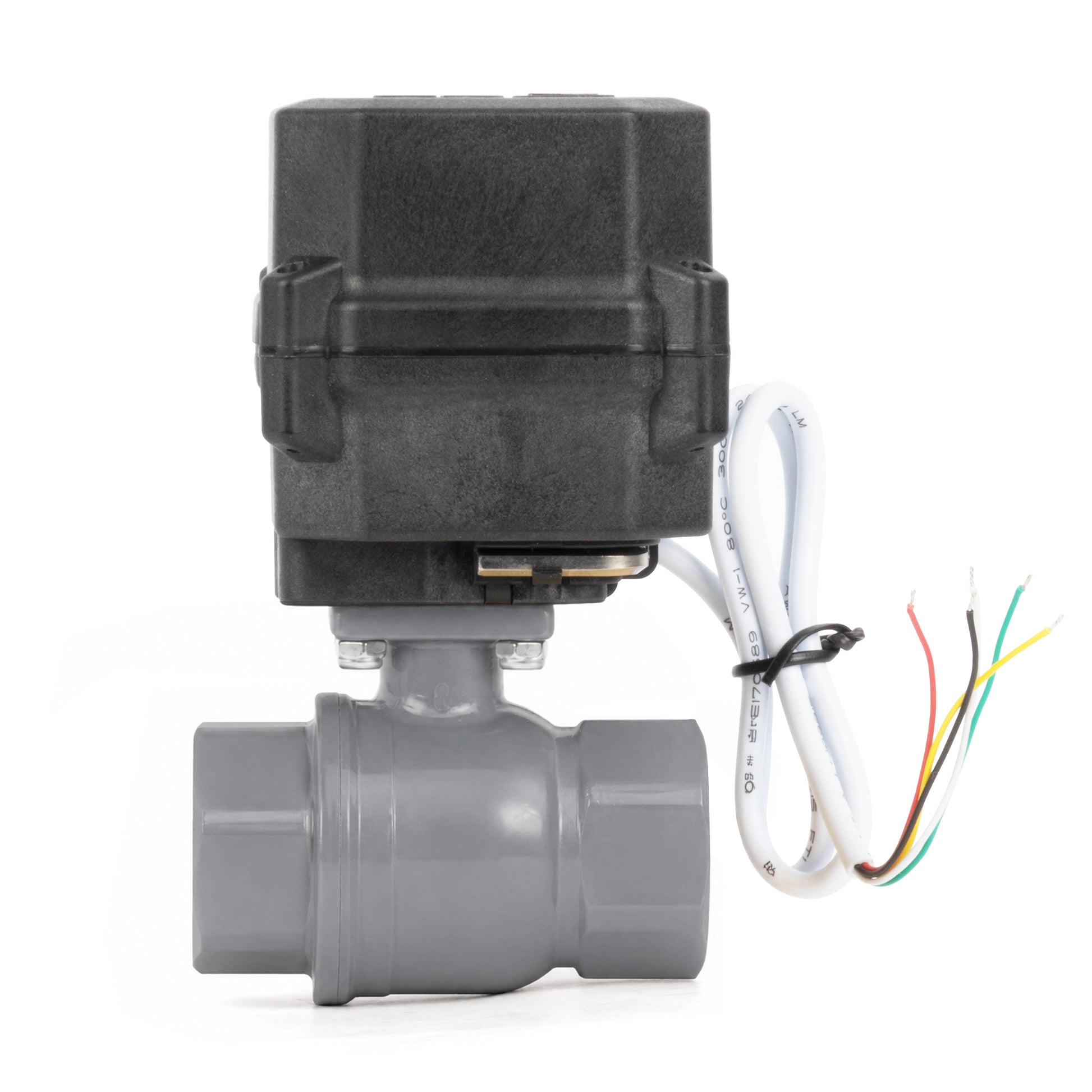

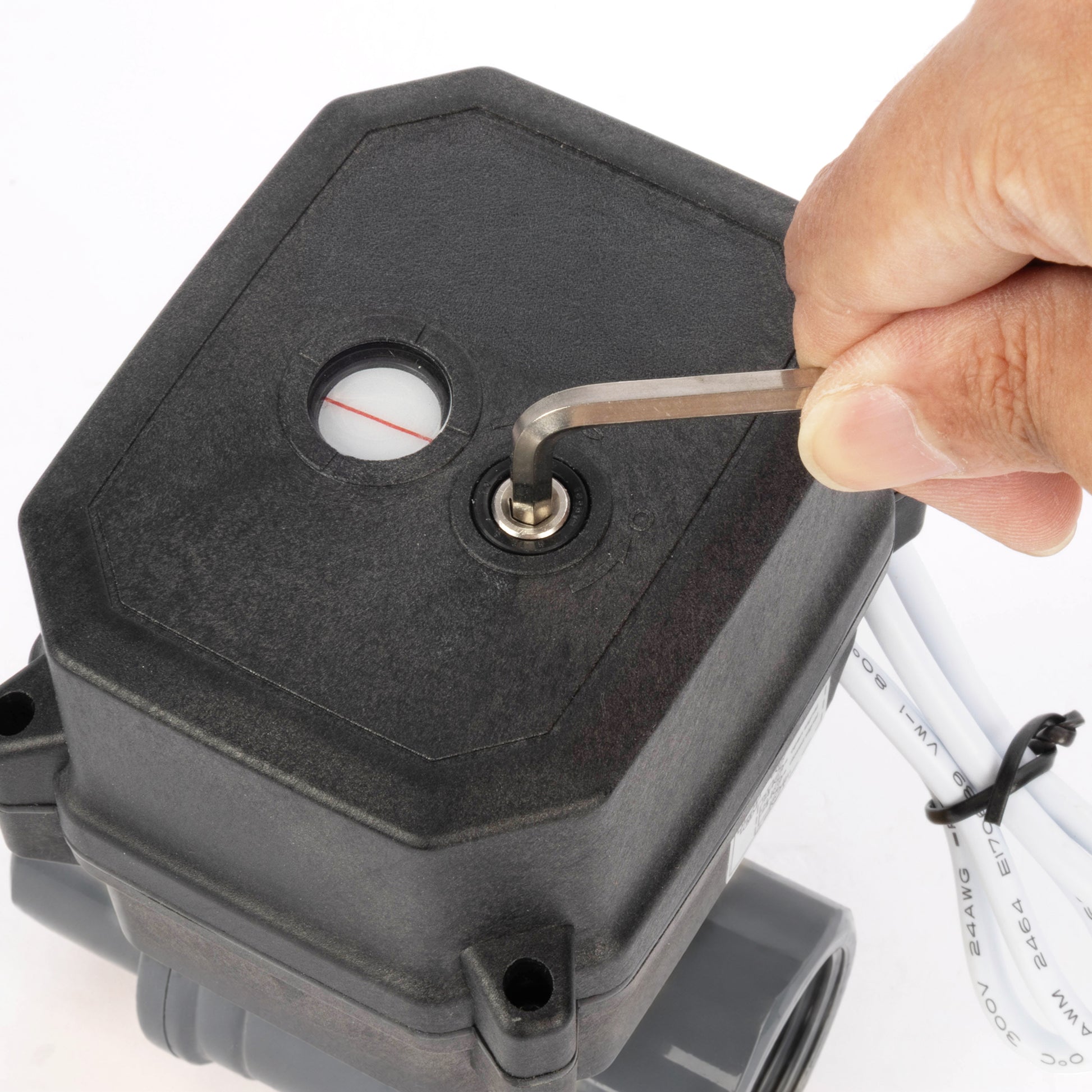

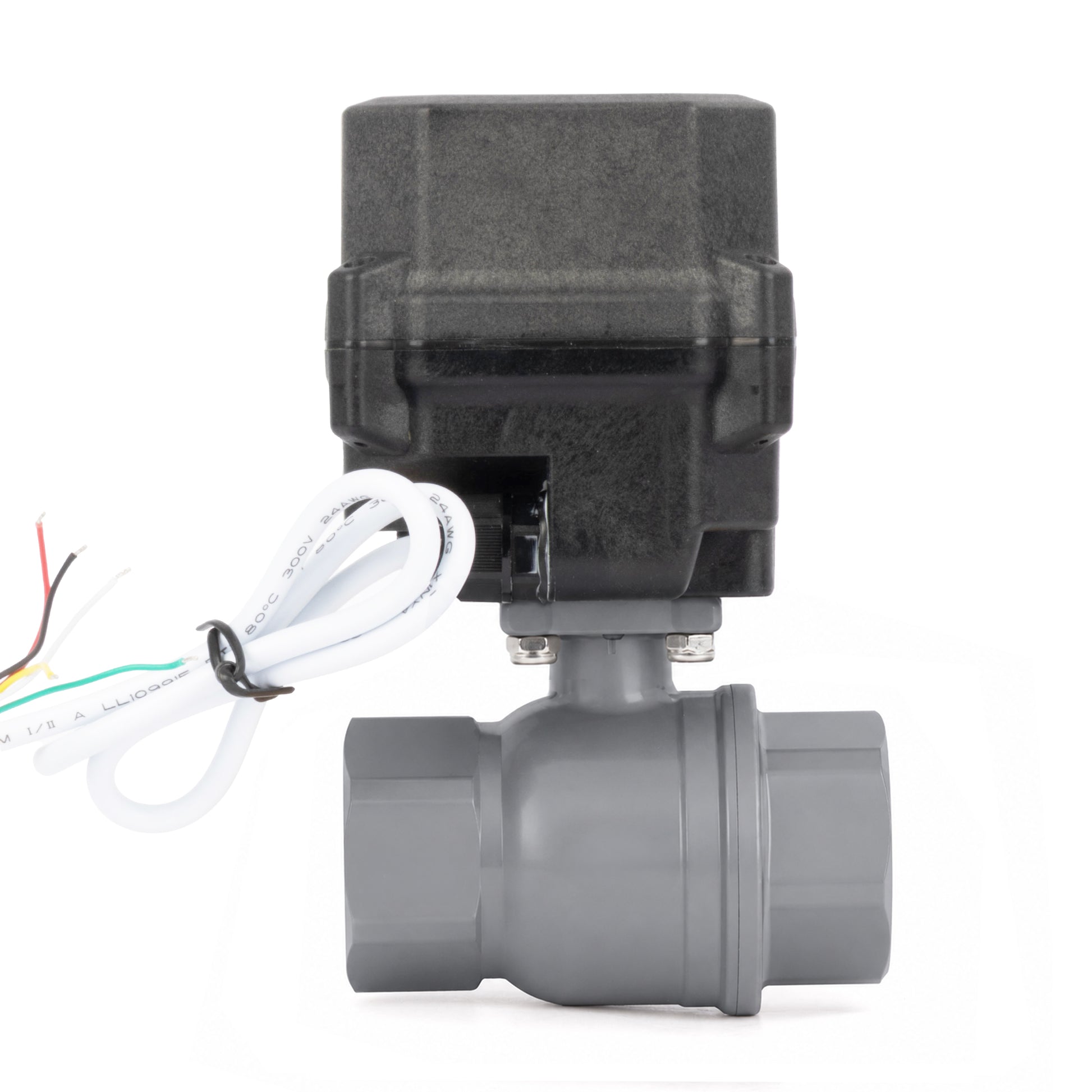

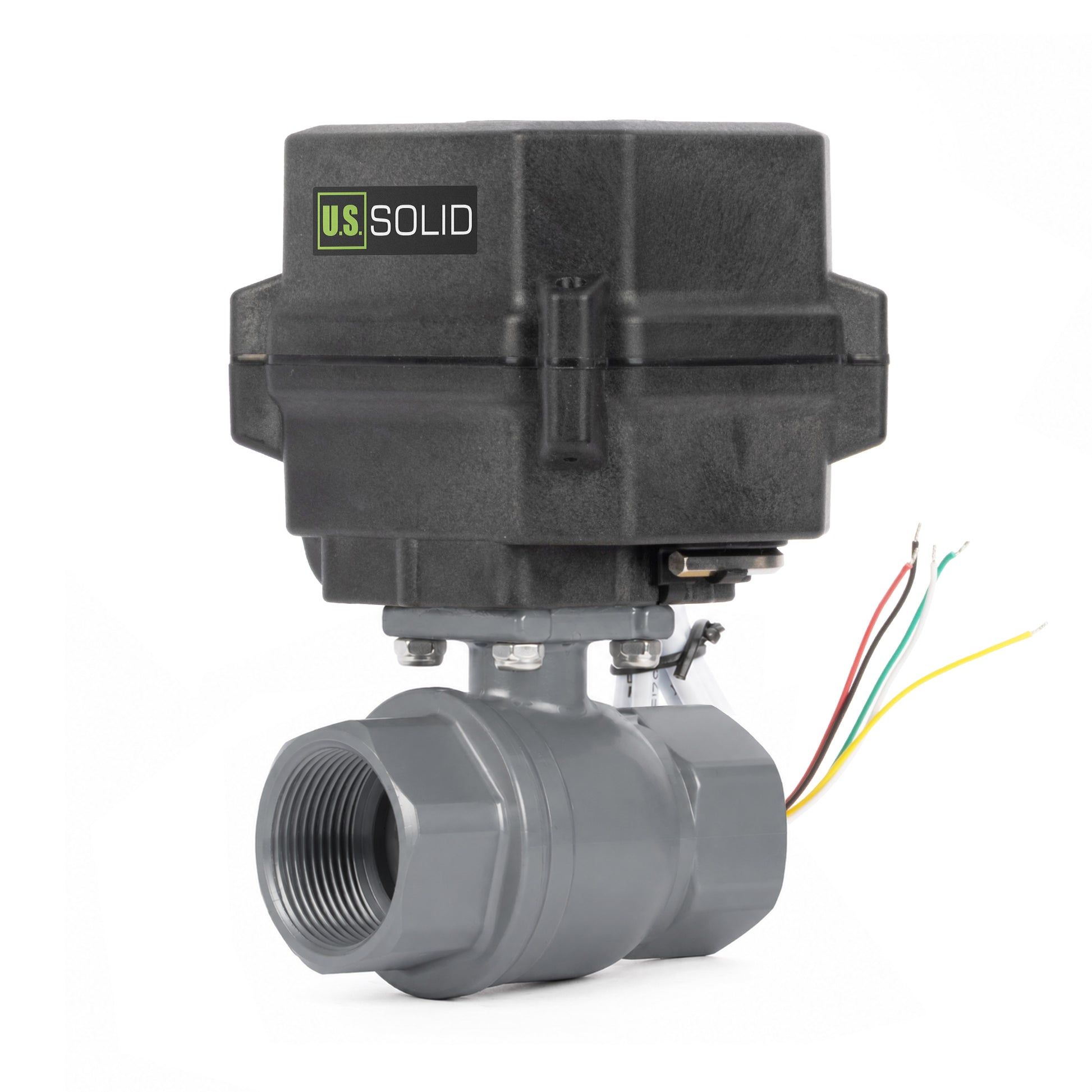

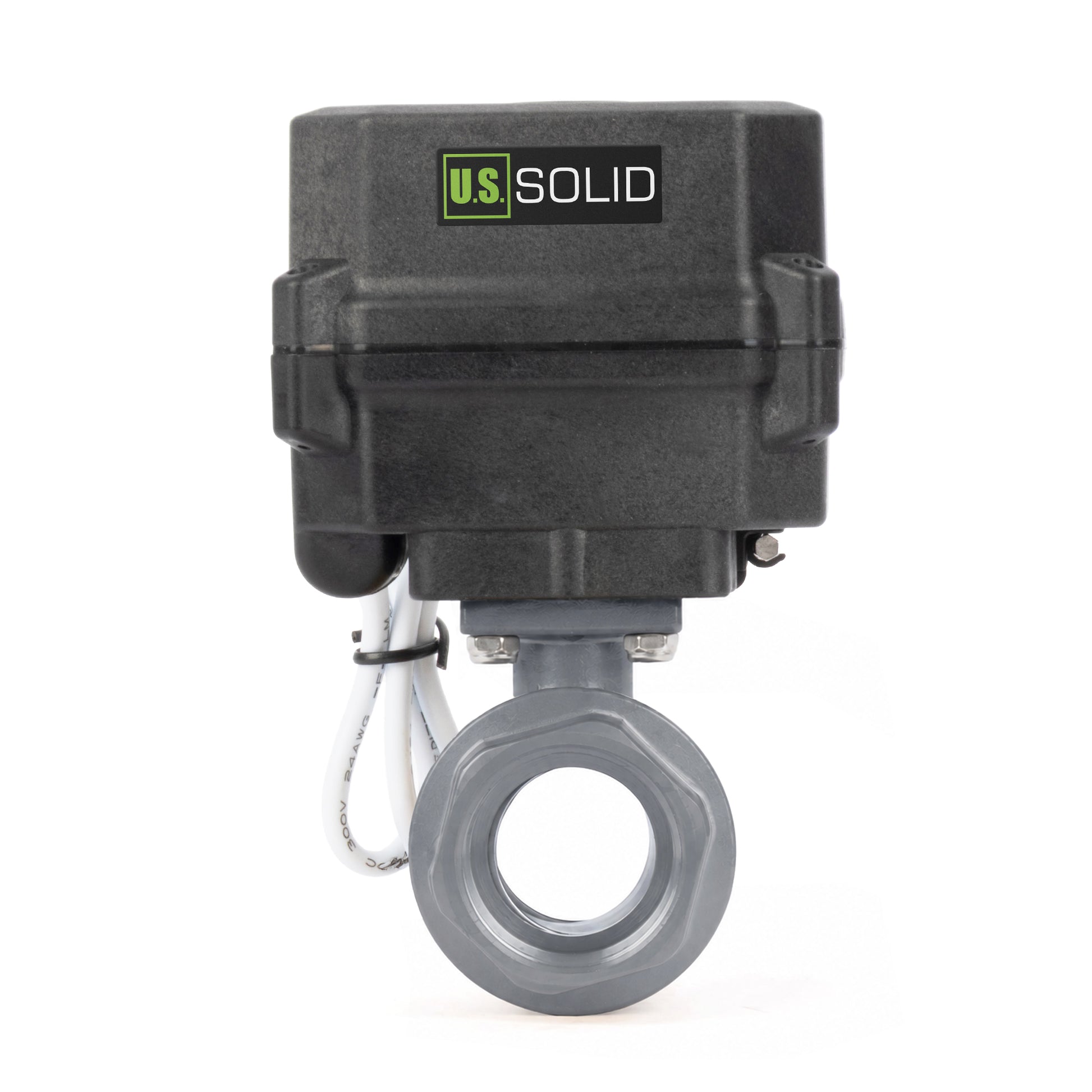

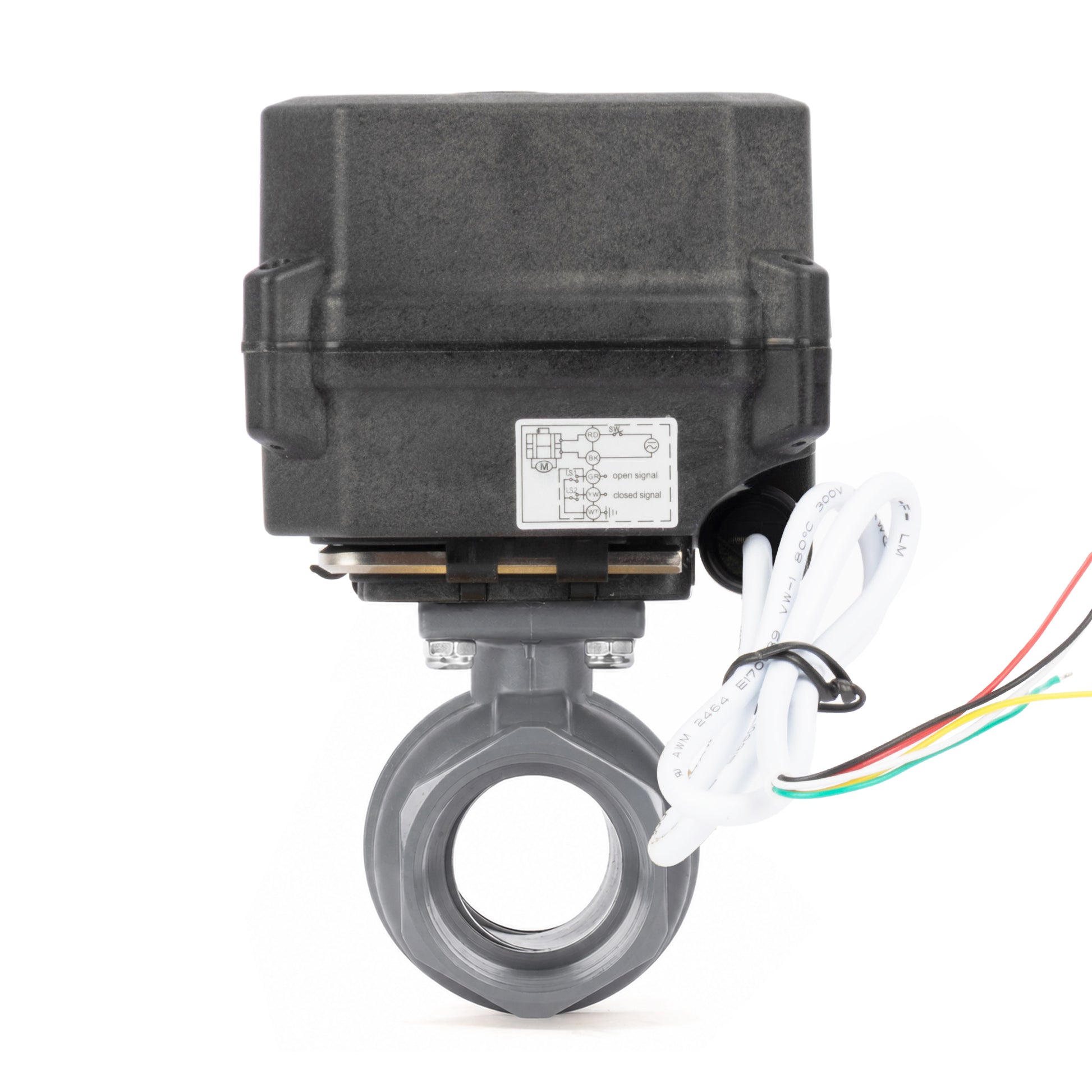

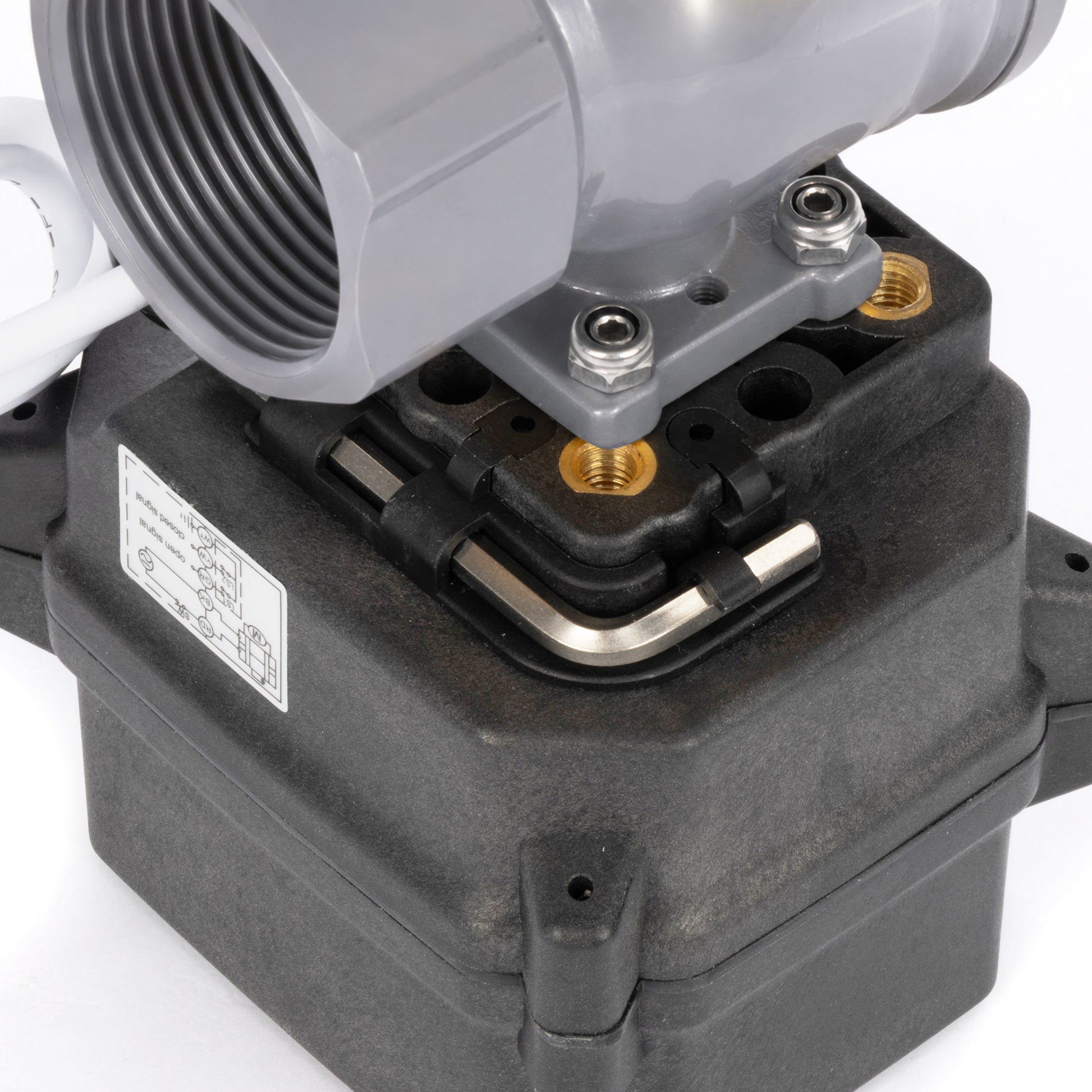

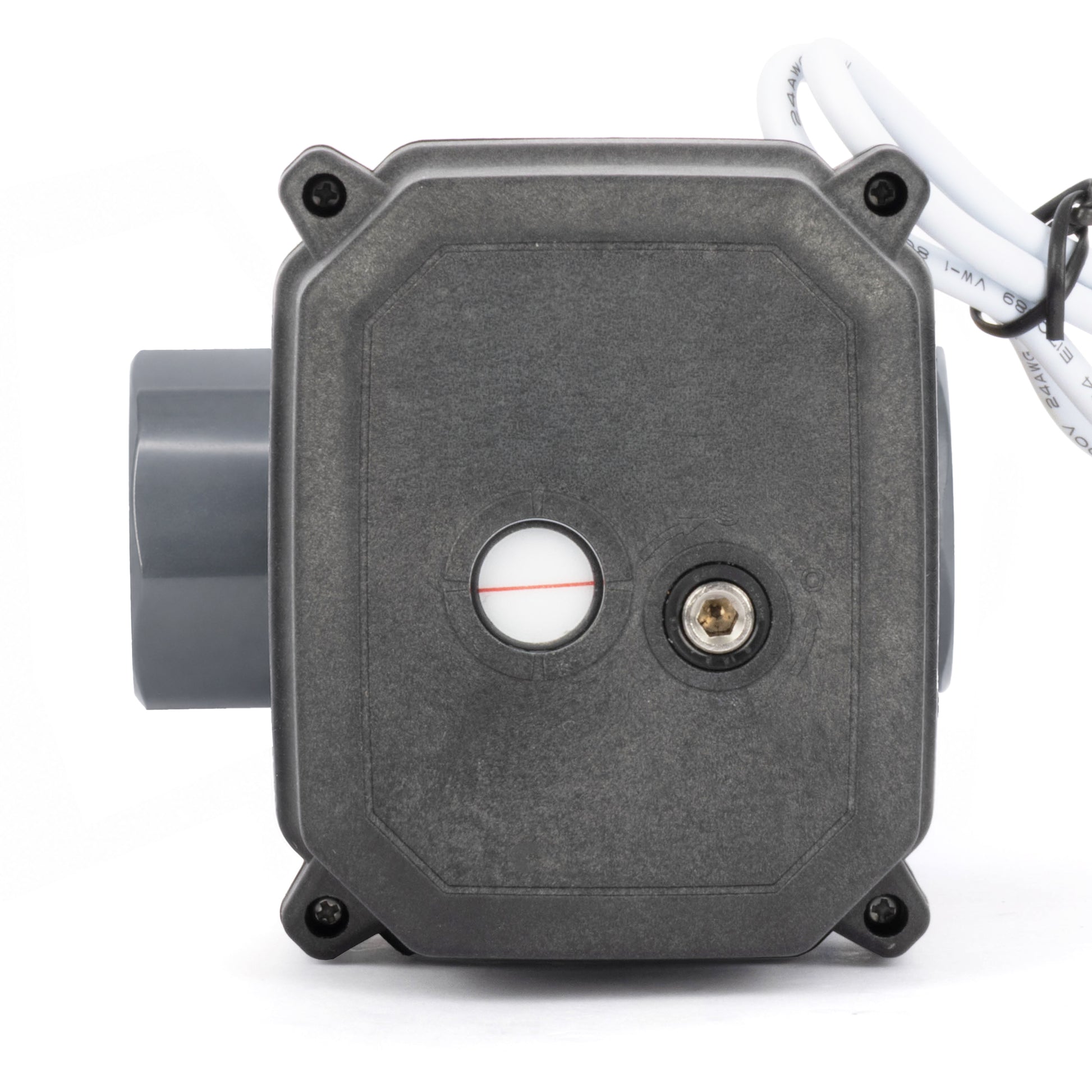

Cette vanne à bille motorisée en PVC-U de 3/4 po U.S. Solid possède un corps sans plomb et résistant à la corrosion. Elle est conçue pour l'eau, les eaux usées et les produits chimiques dilués dans les piscines, les aquariums, les systèmes hydroponiques, l'irrigation et le traitement de l'eau. Elle n'est pas conçue pour l'essence ou le pétrole. Il s'ouvre ou se ferme complètement en environ 2 secondes, se ferme automatiquement et revient en position ouverte en cas de coupure de courant. Sa conception à 5 fils transmet l'état ouvert ou fermé à votre automate programmable, contrôleur ou panneau. L'actionneur PPO IP68 fonctionne en 12-24 V CC ou 24 V CA et dispose d'une commande manuelle en cas de panne de courant.
Utilisation sous-marine non recommandée.
CARACTÉRISTIQUES
APPLICATIONS
SPÉCIFICATIONS
| Modèle | USS-MSV90026 | Taille du port | 3/4" |
|---|---|---|---|
| Matériau de la vanne | PVC-U (sans plomb) | Heures d'ouverture/de fermeture | 2 secondes ou moins |
| Tension de fonctionnement | 12-24 V CC / 24 V CA | Puissance maximale | 12 W |
| Couple maximal | 15 Nm | Pression de service maximale | 1,0 MPa (145 psi) à 20 °C |
| Température ambiante | -15°C à 50°C (5°F à 122°F) | Température du milieu | 2°C à 90°C (36°F à 194°F) |
| Durée de vie | 50 000 cycles | État par défaut | Normalement fermé |
| Type de câblage | Retour automatique à 5 fils | Commande manuelle | Oui |
| Indice de protection IP | IP68 | Matériau du joint torique | FKM |
| Matériau du siège de soupape / joint | PTFE | Description du sceau | Joints toriques en FKM ; sièges de soupapes et joints en PTFE |
DIMENSIONS
&
Les dimensions suivantes s'appliquent au modèle JFMSV90026. Toutes les dimensions sont en mm, sauf indication contraire.
| Modèle | JFMSV90026 | Matériel | PVC |
|---|---|---|---|
| D1/D2 | 3/4" | d ± 0,3 | 20 mm |
| L1 ± 1 | 115 mm | L2/L3 ± 1 | 25,5 mm |
| E1 | 31 mm | H1 ± 1 | 141,2 mm |
| H2 | 32 mm |
INSTRUCTIONS DE CÂBLAGE
Pour l'actionneur à retour automatique à 5 fils, connectez les fils rouge et noir à l'alimentation électrique nominale via l'interrupteur externe. Le moteur de l'actionneur ramène la vanne en position fermée lorsque l'interrupteur est alimenté. En cas de coupure de courant, les condensateurs Farah internes permettent à l'actionneur de revenir à sa position ouverte par défaut.
Le fil vert transmet le signal d'ouverture complète via le contacteur de fin de course LS.1, tandis que le fil jaune transmet le signal de fermeture complète via le contacteur de fin de course LS.2. Connectez le fil blanc au port commun du contrôleur externe et utilisez les fils vert, jaune et blanc pour surveiller la position de la vanne. Avant tout câblage, vérifiez la tension nominale et l'affectation des bornes dans le manuel d'utilisation et coupez l'alimentation avant toute installation ou maintenance.
