Introduction
Cette série de vannes à bille motorisées UPVC 3 voies offre une solution alternative à nos vannes à bille filetées standard en laiton/acier inoxydable actuellement disponibles. Contrairement aux raccords filetés NPT/G, cette série adopte un raccord à emboîtement standard américain. Raccord union, alliant une étanchéité optimale à une facilité de démontage et d'entretien. Pour les autres normes de raccordement, veuillez contacter notre service client. Ce modèle utilise une commande à retour automatique à 2 fils. Contrairement à une vanne 2 voies, la position OFF d'une vanne 3 voies ne correspond pas à une fermeture complète ; les positions ON et OFF correspondent à des circuits d'écoulement différents. En cas de coupure de courant, ce modèle à retour automatique revient à sa position OFF par défaut. Une commande manuelle est également prévue pour les pannes de courant. Tous les modèles de cette série sont équipés de joints EPDM pour une fiabilité optimale. Cette série de vannes 3 voies propose des configurations en L et en T (2 options pour le type T : T1/T2). Veuillez prendre en compte cette distinction lors de votre achat et consulter les images principales pour plus de détails sur les circuits d'écoulement.
Applications
Caractéristiques
- Raccord union et emboîtement : Contrairement aux raccords filetés standard NPT/G, il utilise un collage par emboîtement pour l'étanchéité et intègre des structures filetées, assurant un équilibre entre la stabilité de la connexion et la facilité de démontage et de maintenance.
- Fonctionnement manuel : Livré avec une clé hexagonale ; permet la manœuvre manuelle de la vanne en cas de coupure de courant. "O" = MARCHE, "S" = ARRÊT.
- Fenêtre d'indication : Les marques gravées intégrées indiquent directement l'état MARCHE/ARRÊT de la vanne. La flèche externe pointant vers « 0 » signifie ARRÊT ; pointant vers « 90 » signifie MARCHE. Matériaux de qualité supérieure : Corps de vanne en UPVC avec joints EPDM, conforme aux exigences générales d'utilisation.
- Retour automatique 2 fils : Utilise une configuration de retour automatique à 2 fils. Pour les vannes 3 voies, les positions MARCHE et ARRÊT correspondent à des circuits d'écoulement différents ; en cas de coupure de courant, la vanne revient automatiquement à sa position d'arrêt par défaut.
Manuel d'utilisation
Pour apprendre à utiliser ce produit, veuillez vous référer au user manual.
Données techniques

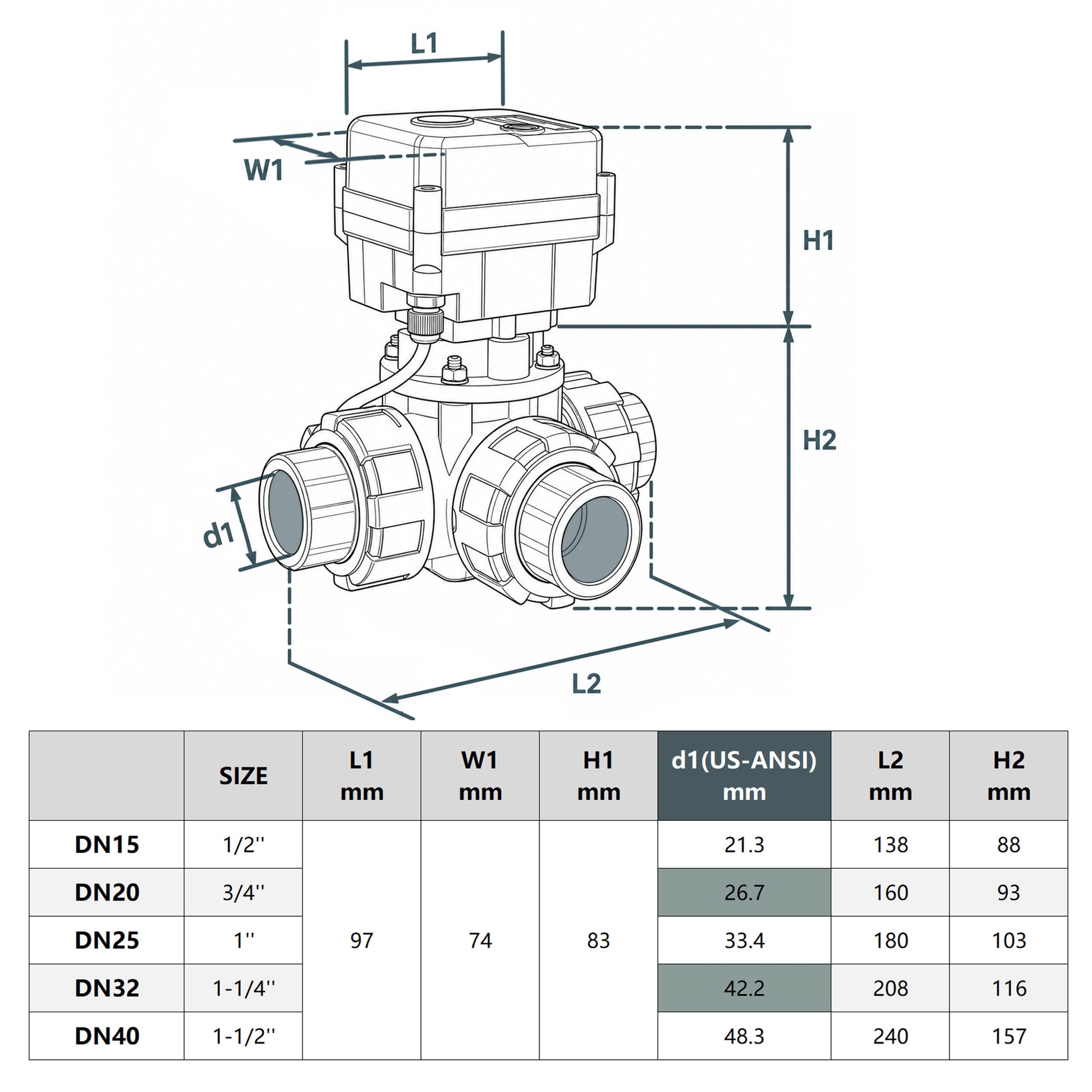

| Taille du port | 3/4" | Modèle | USS-MSV602 |
| Port | 3 voies, type L | Fil | Pas de fil |
| Connexion | Union et extrémité à douille | Puissance maximale | 36W |
| Diamètre intérieur de la douille | 26,7 mm (norme américaine) | Avec clé hexagonale | Oui |
| Câblage | Retour automatique à 2 fils | Fonction manuelle | Oui |
| fonction de retour de signal | Non | Fenêtre indicatrice | Oui |
| Matière du corps | PVC | Position normale | Chemin de flux désactivé par défaut |
| Matériau d'étanchéité | EPDM | Plage de température (moyenne) | 33,8℉ à 104℉ |
| Tension de fonctionnement | 24 V CC | Heures d'ouverture/de fermeture | 10-12 ans |
| Couple maximal | 20 N·m | Pression maximale | 232 psi |
| Espérance de vie | 20 000 cycles | Indice de protection IP | IP65 |
| Taille de l'emballage | 9,1 po × 7,1 po × 4,7 po | Poids brut | 2,9 lb |
*Pour afficher le tableau complet sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.
Retour automatique 2 fils
Ce modèle utilise un câblage à deux fils avec retour automatique. Pour les vannes à trois voies, les positions ON et OFF correspondent à des circuits d'écoulement différents. À la mise sous tension, la vanne bascule sur le circuit ON ; en cas de coupure de courant, elle revient automatiquement sur le circuit OFF par défaut.
- Pour la version de base sans retour de signal, ignorez simplement les connexions des fils de signal indiquées sur le schéma.
- Code couleur des fils : BK (Noir), RD (Rouge), YW (Jaune), WT (Blanc), BU (Bleu), GN (Vert) et OG (Orange).
- Pour un fonctionnement fiable de la réinitialisation automatique, alimentez la vanne pendant au moins 60 secondes (≥ 60 s) lors de la première mise en service ou après une coupure de courant prolongée.
- Avant toute manœuvre manuelle, coupez l’alimentation et attendez quelques instants que l’actionneur se décharge.
FAQ
Problème 1 : Quelle est la particularité du mode de connexion de cette vanne à bille ?
Les plus grandes tailles de notre gamme de vannes à boisseau sphérique (1-1/4", 1-1/2" et 2") sont équipées en standard d'orifices à emboîtement pour le collage par solvant et d'un raccord union pour une installation et une maintenance simplifiées, contrairement aux raccords filetés classiques tels que NPT ou G.
Cette conception union facilite l'installation et le démontage du corps de vanne pour la maintenance ou le remplacement, sans avoir à couper le tuyau ni à faire pivoter le corps de vanne.

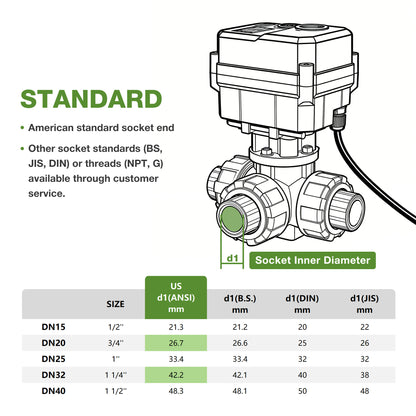

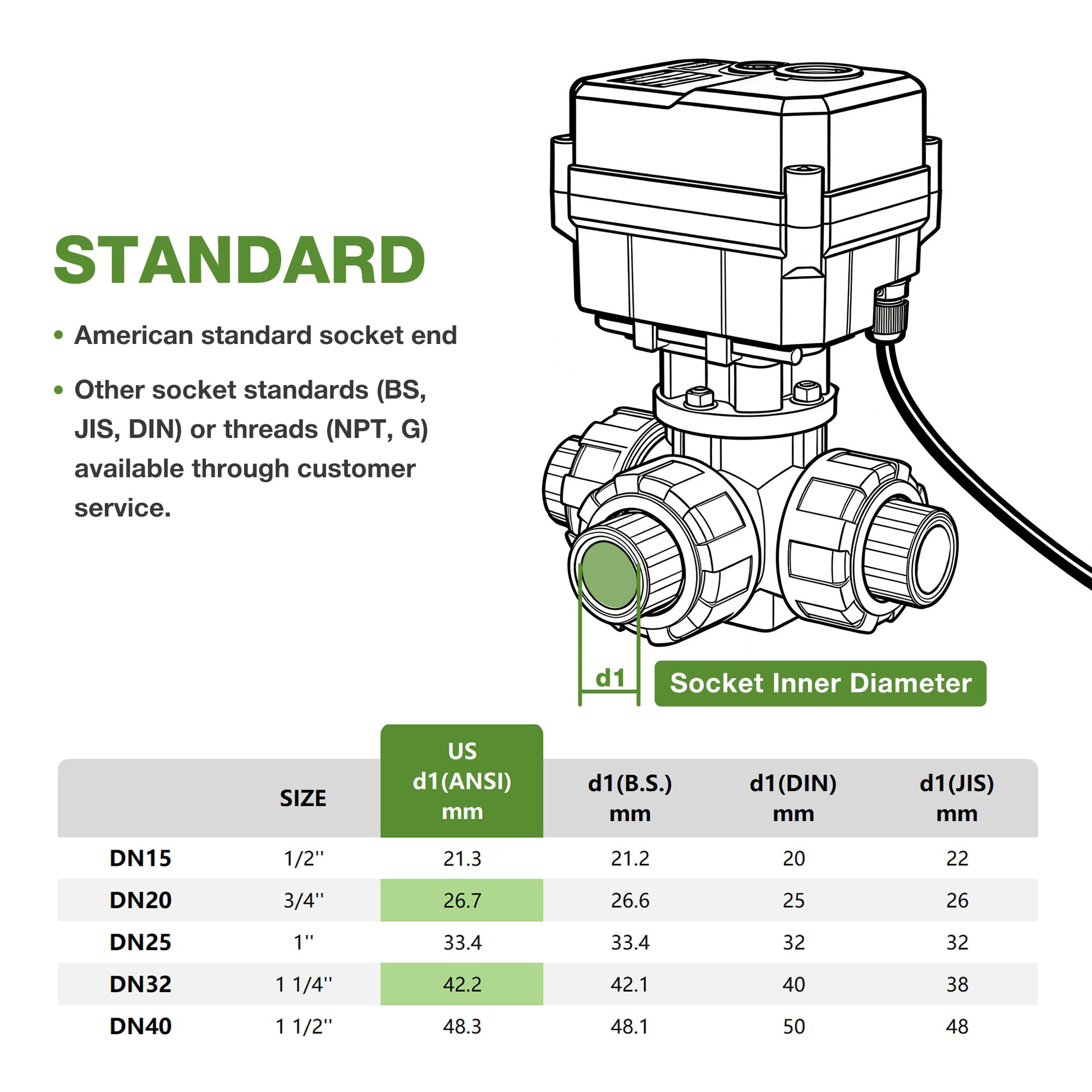

Les emboîtements sont conformes à la norme américaine. Veuillez noter que le diamètre intérieur de l'emboîtement peut varier selon les normes nationales, même pour une même taille nominale, comme 1-1/4". Pour toute autre norme de raccordement, notamment les normes britanniques (BSN), les normes industrielles japonaises (JIS) ou autres, veuillez contacter notre service client.
Problème 2 : Une vanne 3 voies a-t-elle un état normalement ouvert ou normalement fermé ?
Pour les vannes 3 voies, les positions ON et OFF correspondent à deux états différents du circuit de fluide, et non simplement à un état normalement ouvert ou normalement fermé. Chaque position ON/OFF correspond à un circuit de fluide spécifique. Pour les modèles à retour automatique, la vanne revient à sa position OFF par défaut en cas de coupure de courant.
Problème 3 : Comment choisir le type de circuit de fluide approprié pour une vanne 3 voies ?
Cette vanne à bille électrique 3 voies est disponible en trois configurations de flux : type L, type T1 et type T2. Les schémas illustrent le flux correspondant à chaque configuration lorsque la vanne est en position ON et OFF.
Veuillez noter que les positions ON et OFF correspondent chacune à un flux différent. Pour les instructions de câblage spécifiques à votre modèle, veuillez vous référer à la section « Schémas de câblage ». Un raccordement tel que C-B signifie que les deux orifices sont ouverts l'un à l'autre, et non qu'il existe un sens d'écoulement fixe.
Problème 4 : Quelles précautions s'appliquent aux modèles à retour automatique ?
La vanne à bille à retour automatique nécessite une durée de fonctionnement minimale de 60 secondes (≥ 60 s). Cette étape est obligatoire lors de la première mise en service ou après une coupure de courant prolongée afin de garantir un fonctionnement fiable de la réinitialisation automatique. Avant d'utiliser la commande manuelle, coupez toujours l'alimentation. Pour les modèles à retour automatique, veuillez patienter quelques instants après la coupure de courant avant toute manœuvre manuelle, le temps que l'actionneur se décharge ; sinon, la vanne pourrait être difficile à tourner manuellement.
Problème 5 : Ce modèle est-il équipé d'une fonction manuelle ?
Oui. La fonction de commande manuelle vous permet de contrôler la position de la vanne en cas de coupure de courant. Une clé hexagonale est fournie avec la vanne à cet effet.
L'alimentation doit être coupée avant toute manœuvre manuelle. Tournez la vanne en fonction des indicateurs « O » et « S » : « O » = MARCHE, « S » = ARRÊT. La vanne doit être tournée complètement en position MARCHE ou ARRÊT ; ne la laissez pas en position intermédiaire, car cela pourrait l'endommager. Pour les modèles à retour automatique, patientez quelques instants après la mise hors tension avant toute manipulation manuelle.
Problème 6 : Comment lire le voyant indicateur ?
La flèche extérieure indique la position de la vanne. Lorsque la flèche pointe vers « 0 », la vanne est fermée ; lorsqu'elle pointe vers « 90 », la vanne est ouverte.
Problème 7 : Qu'est-ce qu'un raccord union ?
Un raccord union est une structure de vanne démontable qui permet de retirer plus facilement le corps de la vanne pour la maintenance ou le remplacement, sans couper la tuyauterie. Sur ce produit, les extrémités de raccordement sont des orifices à emboîtement conçus pour le collage par solvant.
Problème 8 : Que faut-il savoir sur les quatre principaux modes de commande ?
Veuillez prêter attention au type de câblage lors de l'achat. Seuls les modèles à retour automatique reviendront automatiquement à la position OFF par défaut en cas de coupure de courant. Les autres modes de commande ne se réinitialisent pas automatiquement après une coupure de courant et conserveront leur position actuelle.
