Introduction
Notre gamme de vannes à boisseau sphérique électriques en PVC-U a été améliorée et comprend désormais trois tailles plus grandes : 1-1/4", 1-1/2" et 2". Ces vannes de plus grande taille sont dotées d'un raccord unique à emboîtement standard américain et double union, permettant une installation et une maintenance exceptionnellement faciles grâce à un simple collage par solvant, contrairement aux raccords filetés NPT ou G. Pour les autres normes de raccordement, veuillez contacter notre service client.
Ces vannes sont à retour automatique 2 fils et restent en position normalement fermée. Elles se ferment automatiquement en cas de coupure de courant. Une commande manuelle est également prévue pour une utilisation en cas de panne de courant. Toutes les vannes sont équipées de joints EPDM pour une performance fiable.
Applications
Caractéristiques
- Raccord union et emboîtement : Contrairement aux raccords filetés NPT/G standard, il utilise un collage par emboîtement pour l'étanchéité et intègre des structures filetées, alliant stabilité de la connexion et facilité de démontage et de maintenance.
- Fonctionnement manuel : Clé hexagonale fournie ; permet l'ouverture et la fermeture manuelles de la vanne en cas de coupure de courant. « O » = Ouvert, « S » = Fermé. Indicateur : Les repères gravés intégrés indiquent directement l'état de la vanne. État ouvert/fermé. La flèche extérieure pointant vers « 0 » signifie complètement fermée ; pointant vers « 90 » signifie complètement ouverte.
- Matériaux de qualité supérieure : Corps de vanne en UPVC avec joints EPDM, conforme aux exigences générales de fonctionnement.
- Retour automatique 2 fils : Utilise une configuration de retour automatique à 2 fils. La vanne reste normalement fermée et se ferme automatiquement en cas de coupure de courant, ce qui la rend adaptée aux applications à sécurité intégrée.
Manuel d'utilisation
Pour savoir comment utiliser ce produit, veuillez vous référer au user manual.
Taille du port
1 1/4"
Modèle
USS-MSV467
Port
2 voies
Fil
Pas de fil
Connexion
Union et extrémité à douille
Puissance maximale
36W
Diamètre intérieur de la douille
42,2 mm (norme américaine)
Avec clé hexagonale
Oui
Câblage
Retour automatique à 2 fils
Fonction manuelle
Oui
fonction de retour de signal
Non
Fenêtre indicatrice
Oui
Matière du corps
PVC
Position normale
Normalement fermé
Matériau d'étanchéité
EPDM
Plage de température (moyenne)
33,8℉ à 104℉
Tension de fonctionnement
24 V CC
Heures d'ouverture/de fermeture
10-12 ans
Couple maximal
20 N·m
Pression maximale
232 psi
Espérance de vie
20 000 cycles
Indice de protection IP
IP65
Taille de l'emballage
9,1 po x 7,1 po x 4,7 po
Poids brut
3,31 lb
| Taille du port | 1 1/4" | Modèle | USS-MSV467 |
| Port | 2 voies | Fil | Pas de fil |
| Connexion | Union et extrémité à douille | Puissance maximale | 36W |
| Diamètre intérieur de la douille | 42,2 mm (norme américaine) | Avec clé hexagonale | Oui |
| Câblage | Retour automatique à 2 fils | Fonction manuelle | Oui |
| fonction de retour de signal | Non | Fenêtre indicatrice | Oui |
| Matière du corps | PVC | Position normale | Normalement fermé |
| Matériau d'étanchéité | EPDM | Plage de température (moyenne) | 33,8℉ à 104℉ |
| Tension de fonctionnement | 24 V CC | Heures d'ouverture/de fermeture | 10-12 ans |
| Couple maximal | 20 N·m | Pression maximale | 232 psi |
| Espérance de vie | 20 000 cycles | Indice de protection IP | IP65 |
| Taille de l'emballage | 9,1 po x 7,1 po x 4,7 po | Poids brut | 3,31 lb |
*Pour afficher le tableau complet sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.
Retour automatique 2 fils
Ce modèle utilise un câblage à retour automatique 2 fils. Il est normalement fermé par défaut : la vanne s'ouvre lorsqu'elle est alimentée et revient automatiquement en position fermée en cas de coupure de courant.

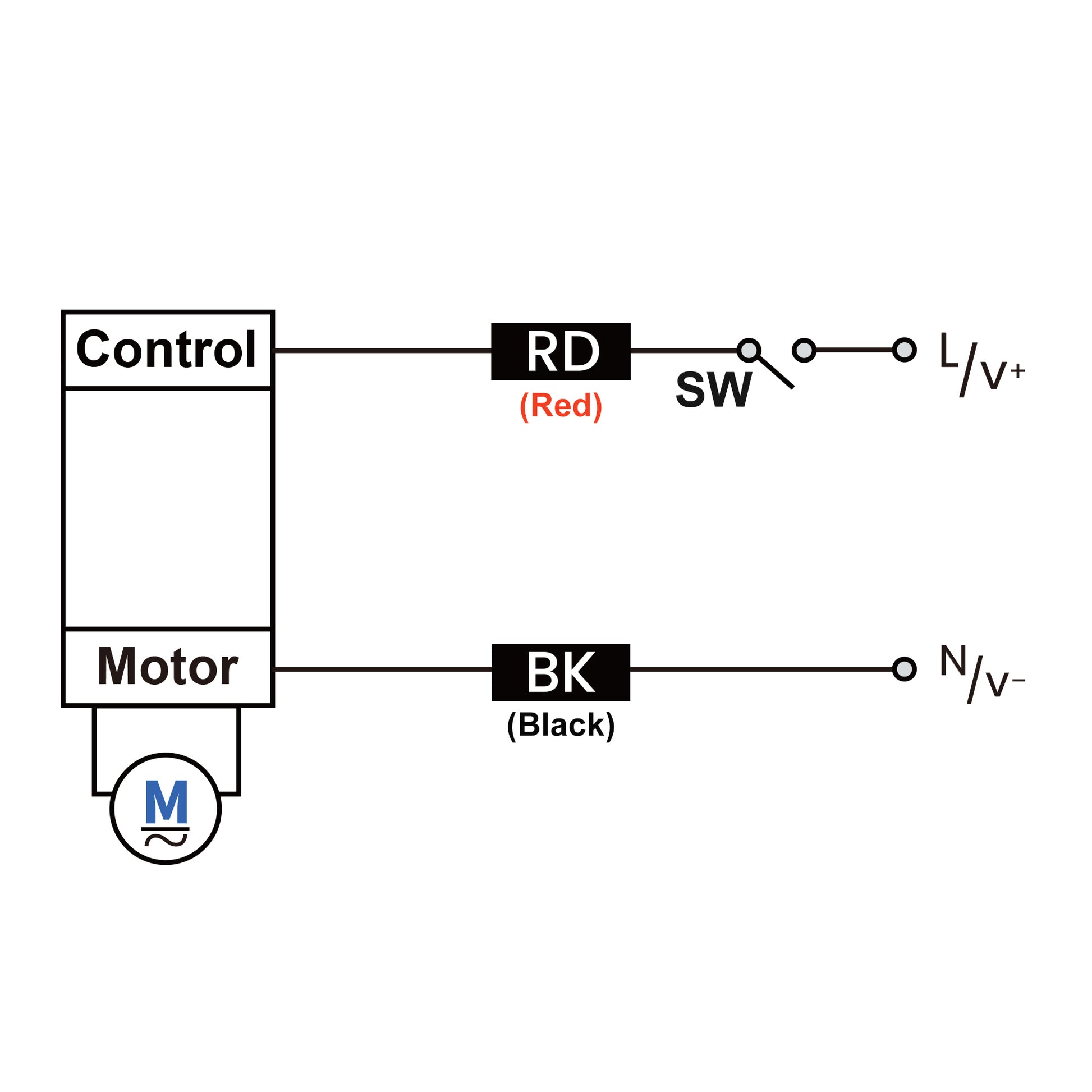

- Pour la version de base sans retour de signal, ignorez simplement cette partie. Les connexions des fils de signal sont indiquées dans le schéma.
- Code couleur des fils : BK (Noir), RD (Rouge), YW (Jaune), WT (Blanc), BU (Bleu), GN (Vert) et OG (Orange).
- Pour un fonctionnement fiable de la réinitialisation automatique, alimentez la vanne pendant au moins 60 secondes (≥ 60 s) lors de la première mise en service ou après une coupure de courant prolongée.
- Avant toute manœuvre manuelle, coupez l’alimentation et attendez quelques instants que l’actionneur se décharge.
FAQ
Problème 1 : Quelle est la particularité du mode de connexion de cette vanne à bille ?
Les plus grandes tailles de notre gamme de vannes à boisseau sphérique (1-1/4", 1-1/2" et 2") sont équipées de série d'orifices à emboîtement pour le collage par solvant et d'un raccord union pour une installation et une maintenance simplifiées, contrairement aux raccords filetés classiques tels que NPT ou G.
Cette conception union facilite l'installation et le démontage du corps de vanne pour la maintenance ou le remplacement, sans avoir à couper la tuyauterie ni à faire pivoter le corps de vanne.
Les emboîtements sont conformes à la norme américaine. Veuillez noter que le diamètre intérieur du raccord peut varier selon les normes nationales, même pour une même taille nominale, par exemple 1-1/4". Pour les autres normes de raccordement, notamment les normes britanniques, les normes industrielles japonaises, etc., veuillez contacter notre service client.
Problème 2 : Quelles précautions s'appliquent aux modèles à retour automatique ?
La vanne à bille à retour automatique nécessite une durée de fonctionnement minimale de 60 secondes (≥ 60 s). Cette étape est obligatoire lors de la première mise en service ou après une coupure de courant prolongée afin de garantir un fonctionnement fiable de la réinitialisation automatique. Avant d'utiliser la commande manuelle, coupez toujours l'alimentation électrique. Pour les modèles à retour automatique, veuillez patienter quelques instants après la coupure de courant avant toute manœuvre manuelle, car l'actionneur a besoin de temps pour se décharger ; sinon, la vanne pourrait être difficile à tourner manuellement.
Problème 3 : Ce modèle est-il livré avec Fonction manuelle ?
Oui. La fonction de commande manuelle permet de contrôler l'ouverture et la fermeture de la vanne en cas de coupure de courant. Une clé hexagonale est fournie avec la vanne à cet effet.
Problème 4 : Que faut-il savoir lors d'une utilisation manuelle ?
L'alimentation électrique doit être coupée avant toute utilisation manuelle. Tournez la vanne en suivant les indications « O » et « S » : « O » = Ouvert, « S » = Fermé. La vanne doit être complètement ouverte ou complètement fermée ; ne la laissez pas en position intermédiaire, car cela pourrait l'endommager. Pour les modèles à retour automatique, attendez quelques instants après la coupure de courant avant d'utiliser la commande manuelle.
Problème 5 : Comment lire le voyant ?

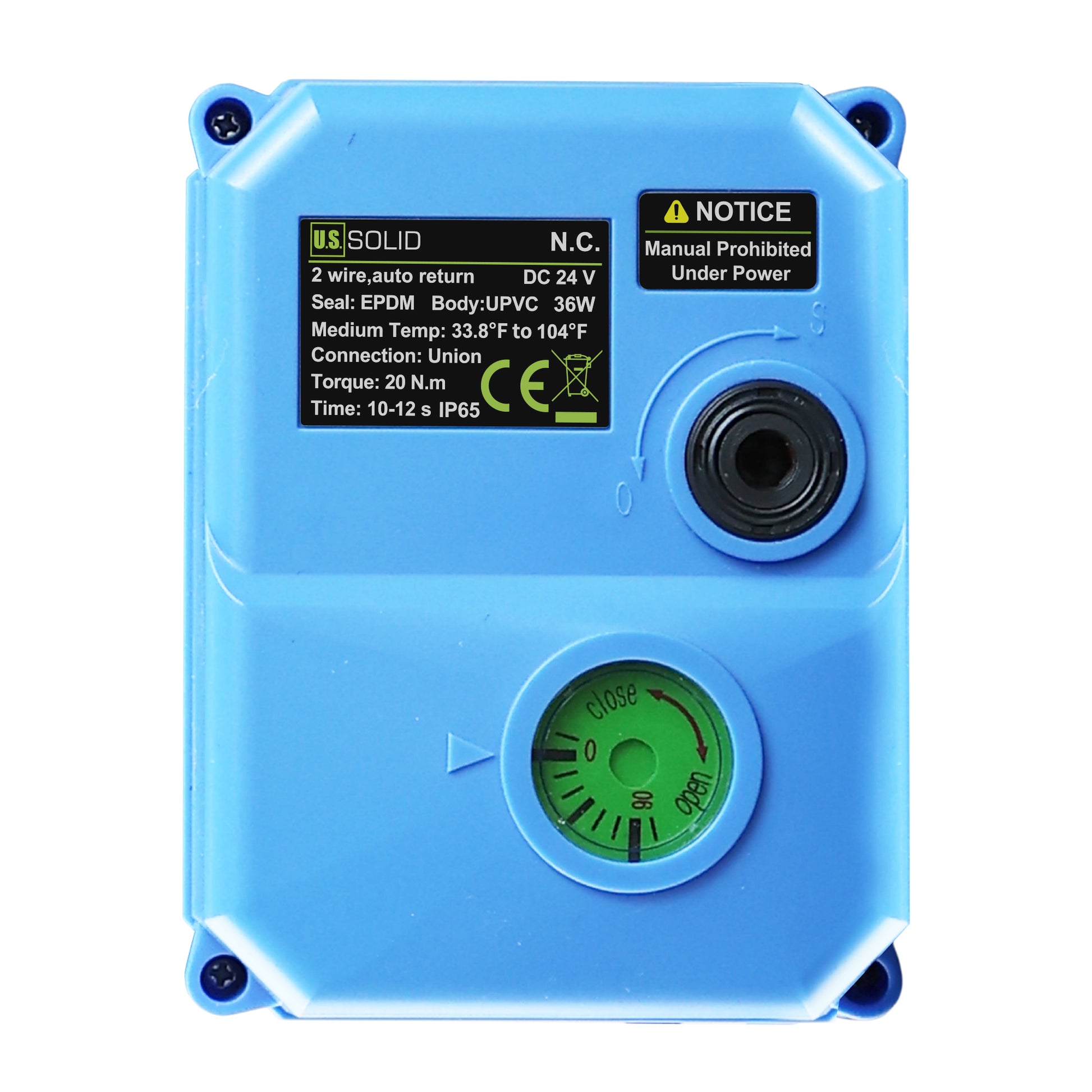

La flèche extérieure indique le sens d'ouverture de la vanne. Position. Lorsque la flèche pointe vers « 0 », la vanne est complètement fermée ; lorsqu'elle pointe vers « 90 », la vanne est complètement ouverte.
Problème 6 : Qu'est-ce qu'un raccord union ?
Un raccord union est une structure de vanne démontable qui permet de retirer plus facilement le corps de la vanne pour la maintenance ou le remplacement, sans couper la tuyauterie. Sur ce produit, les extrémités de raccordement de la tuyauterie sont des embouts à emboîtement conçus pour le collage par solvant.
Problème 7 : Que faut-il savoir sur les quatre principaux modes de commande ?
Veuillez prêter attention au type de câblage lors de l'achat. Seuls les modèles à retour automatique reviennent automatiquement en position fermée en cas de coupure de courant. Les autres modes de commande ne se réinitialisent pas automatiquement après une coupure de courant et restent dans leur position actuelle.
