INTRODUCTION

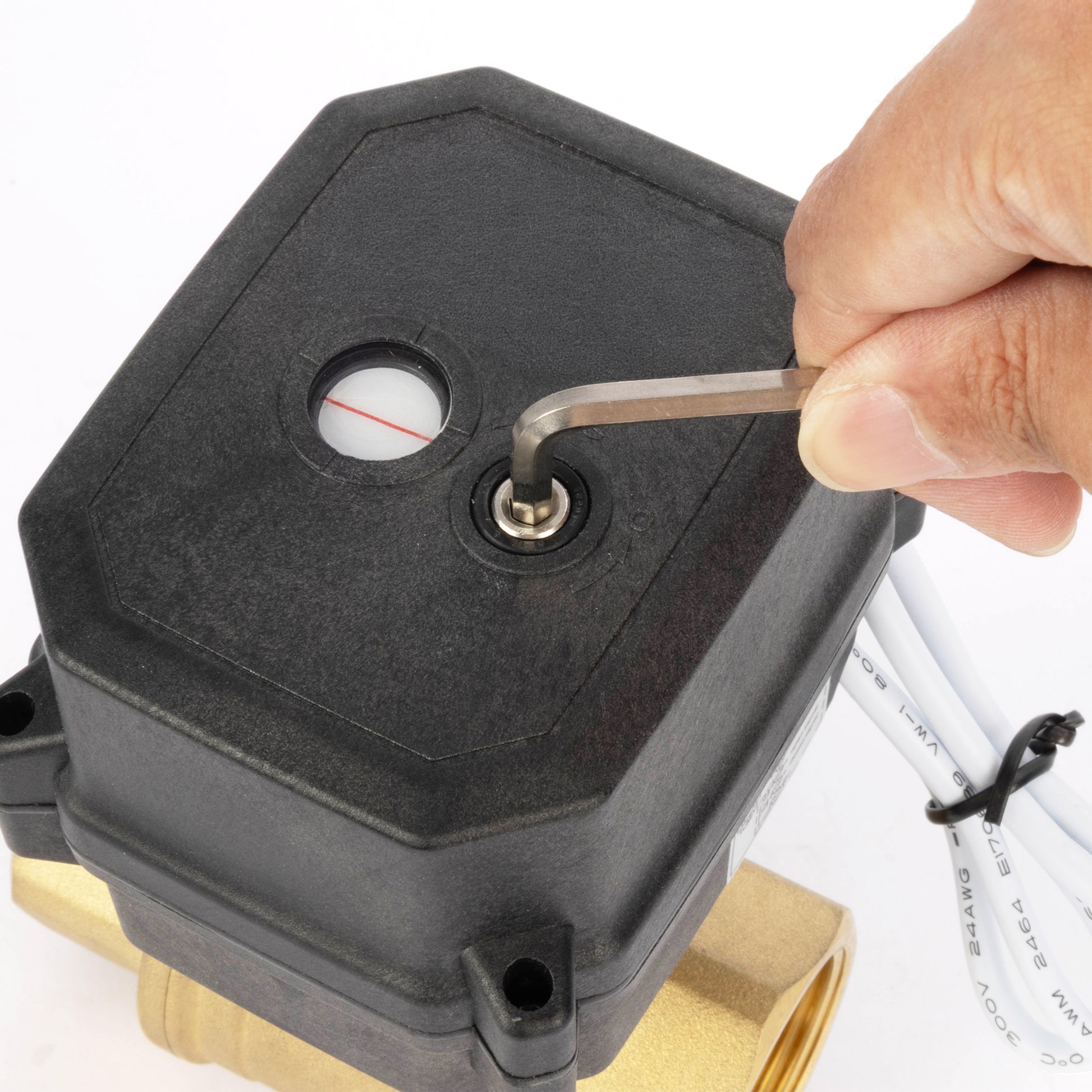

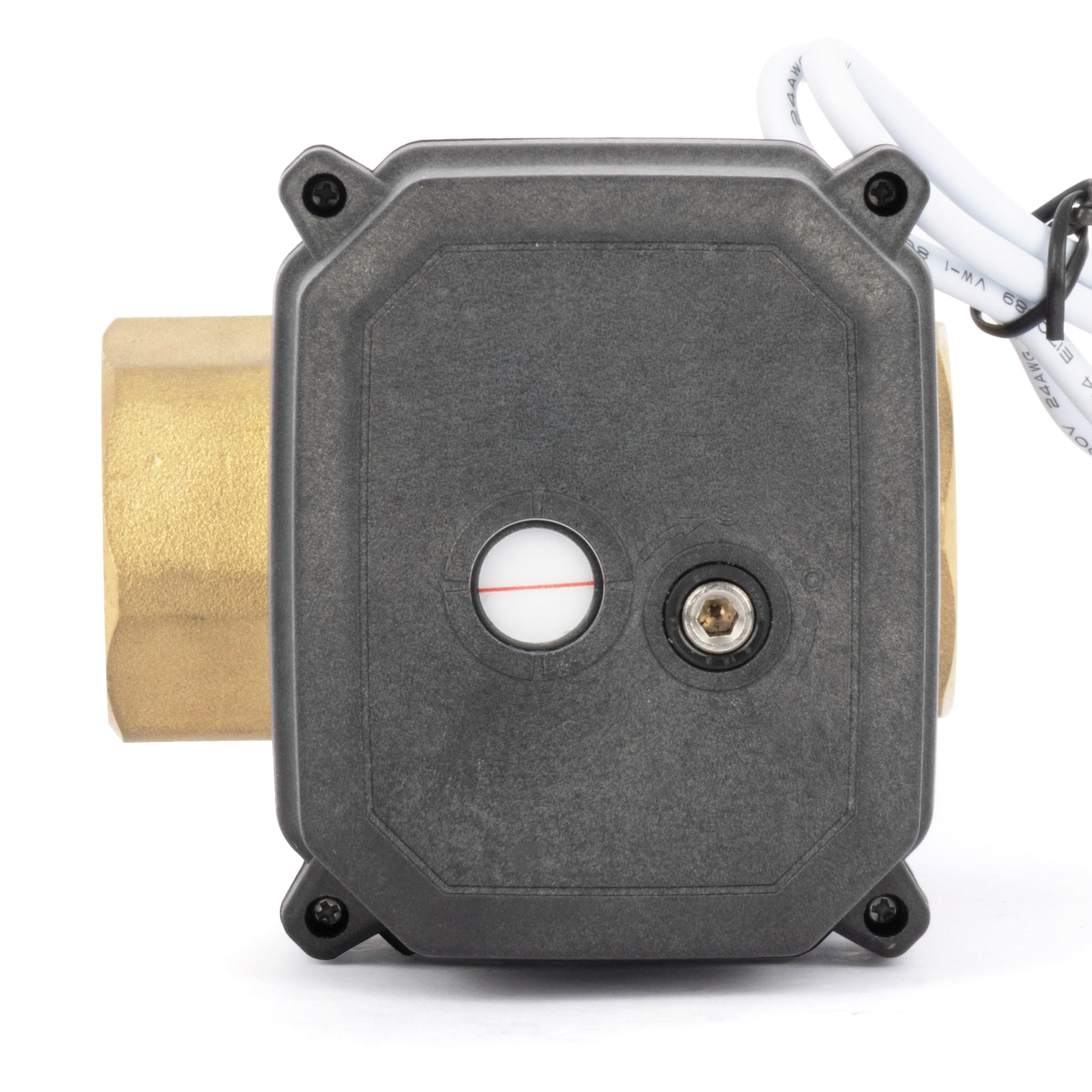

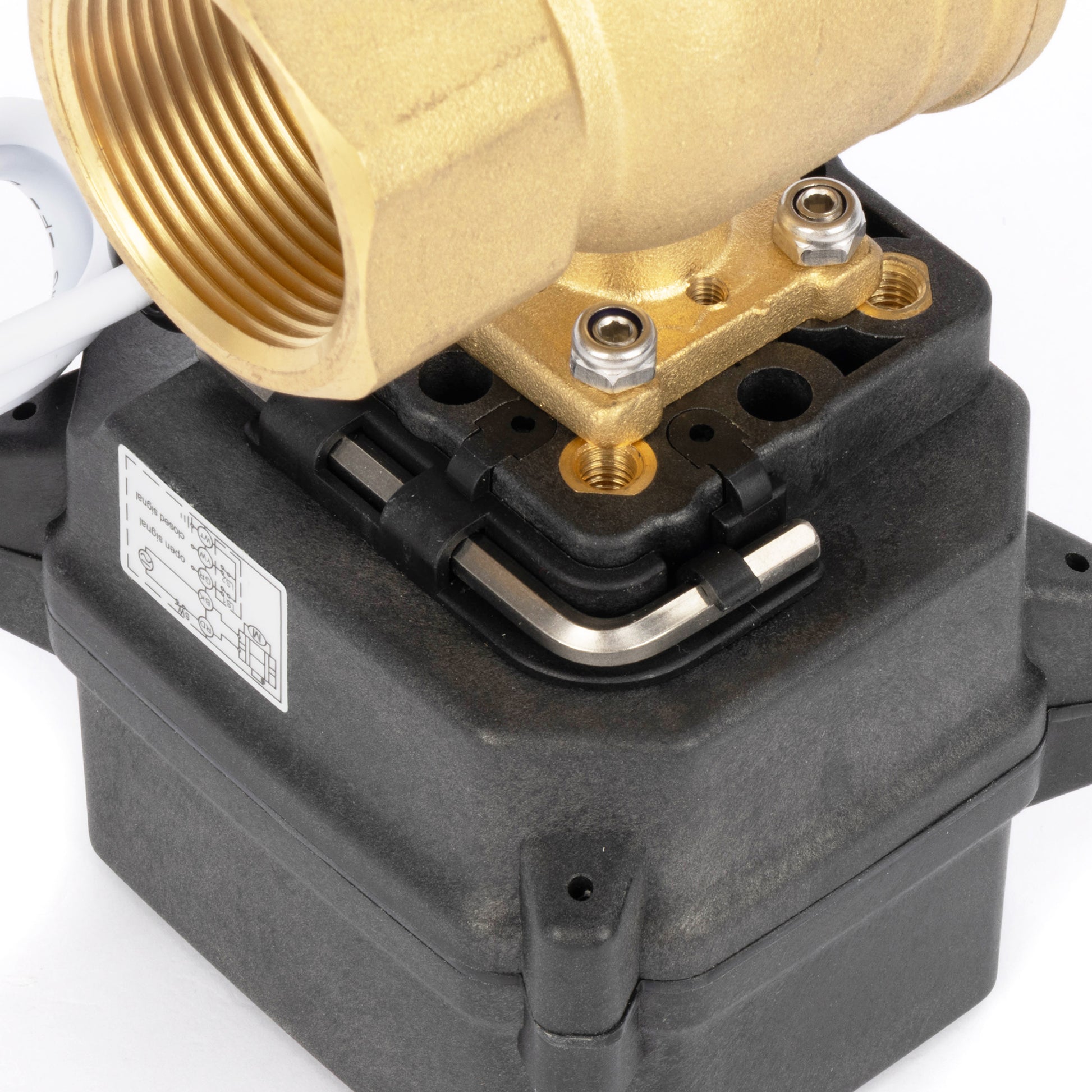

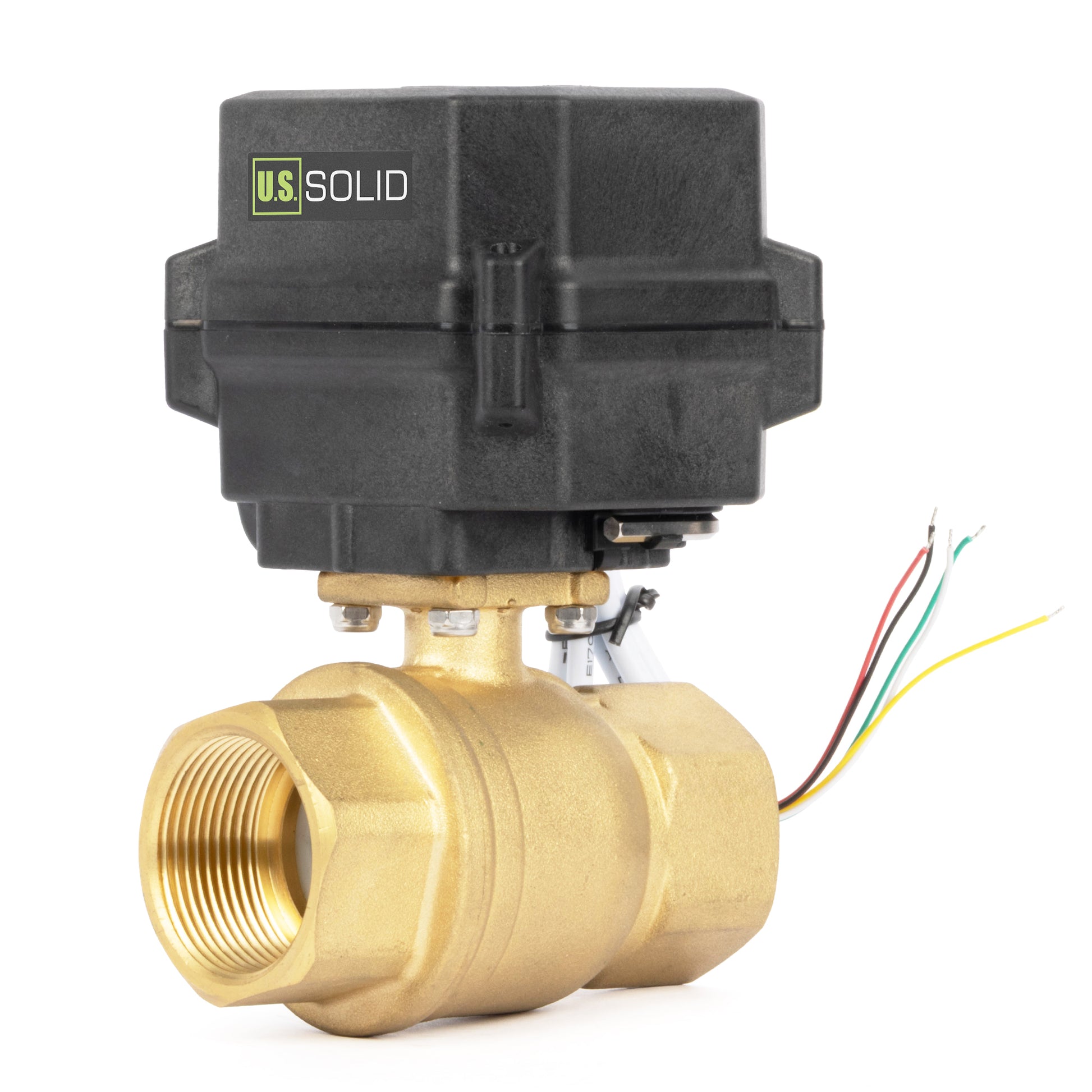

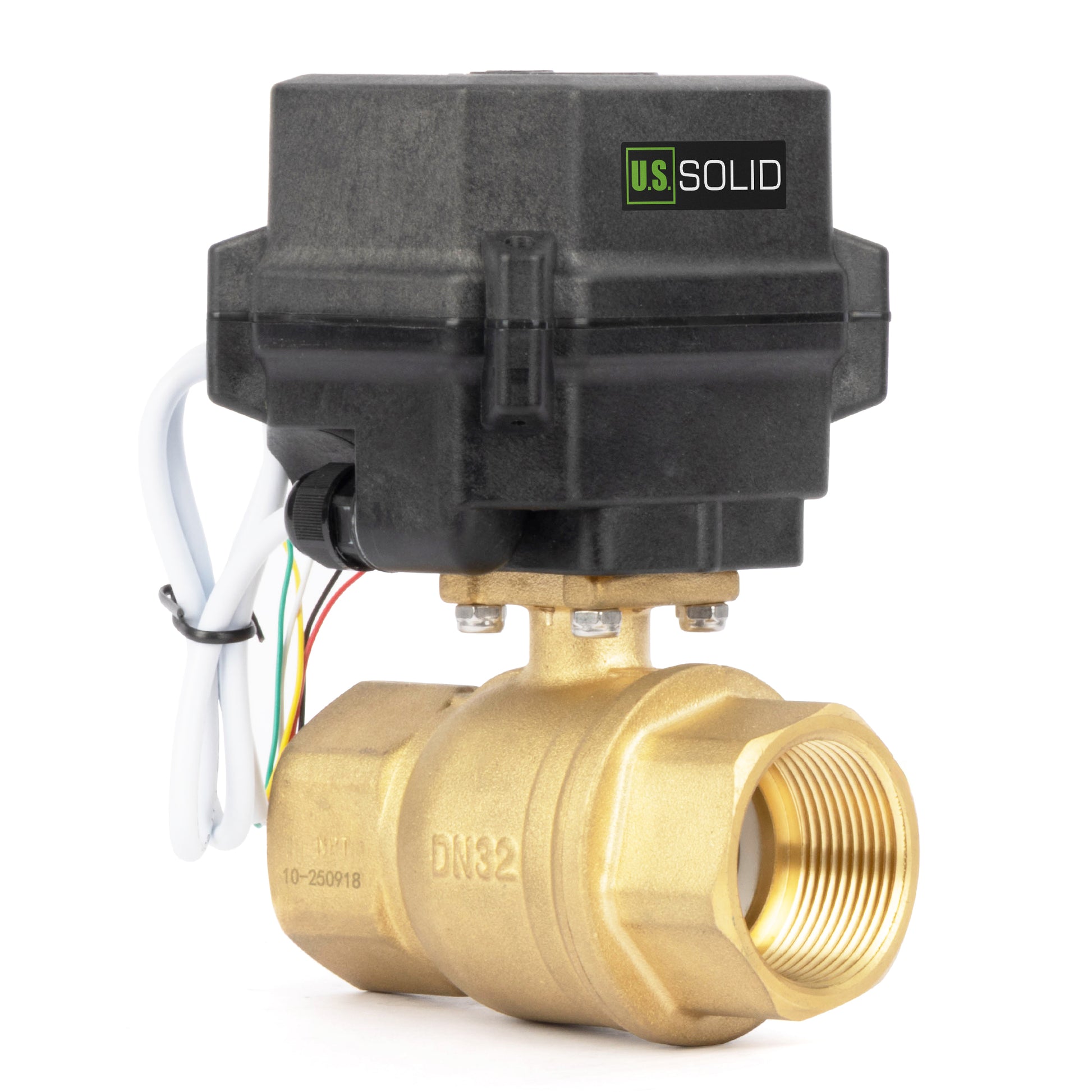

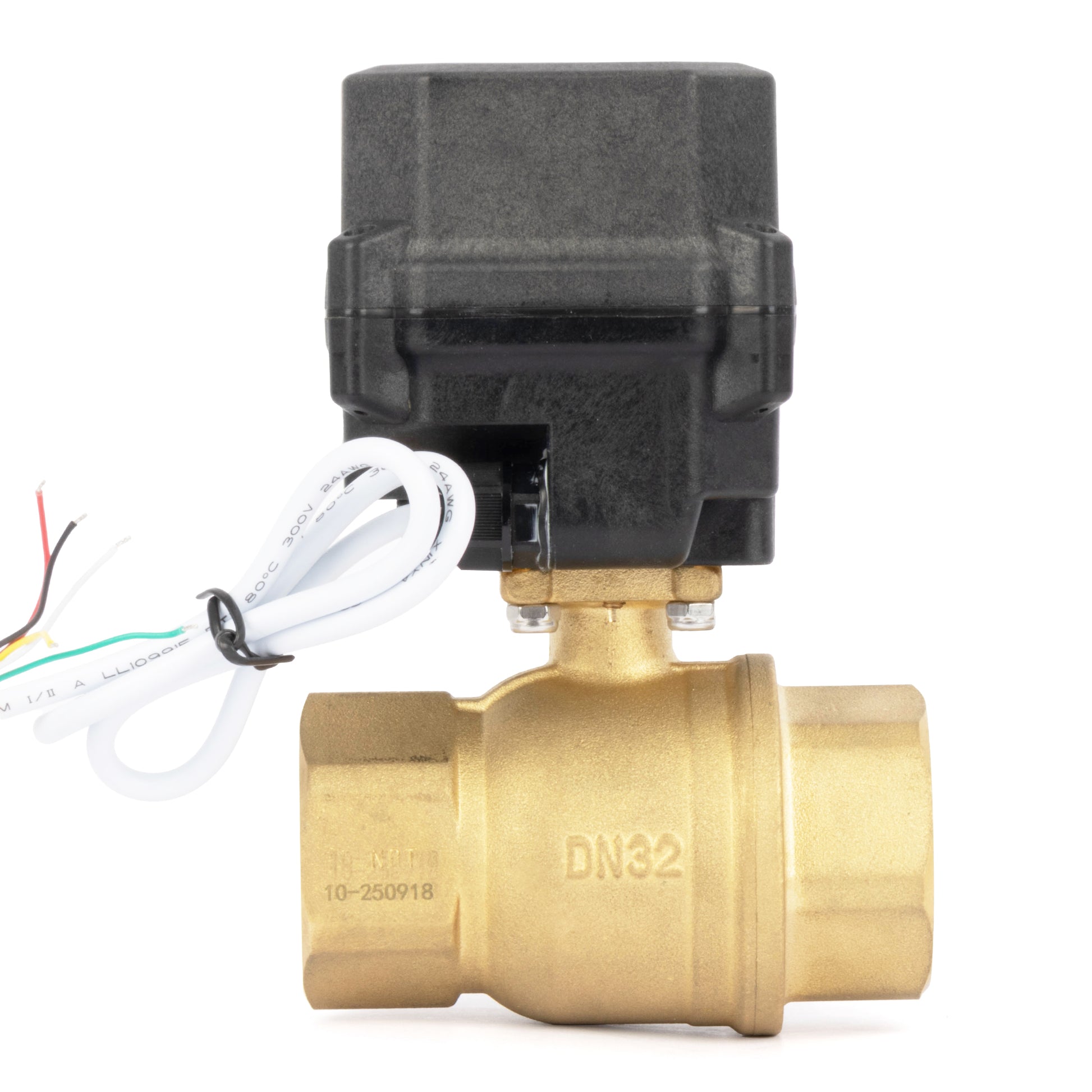

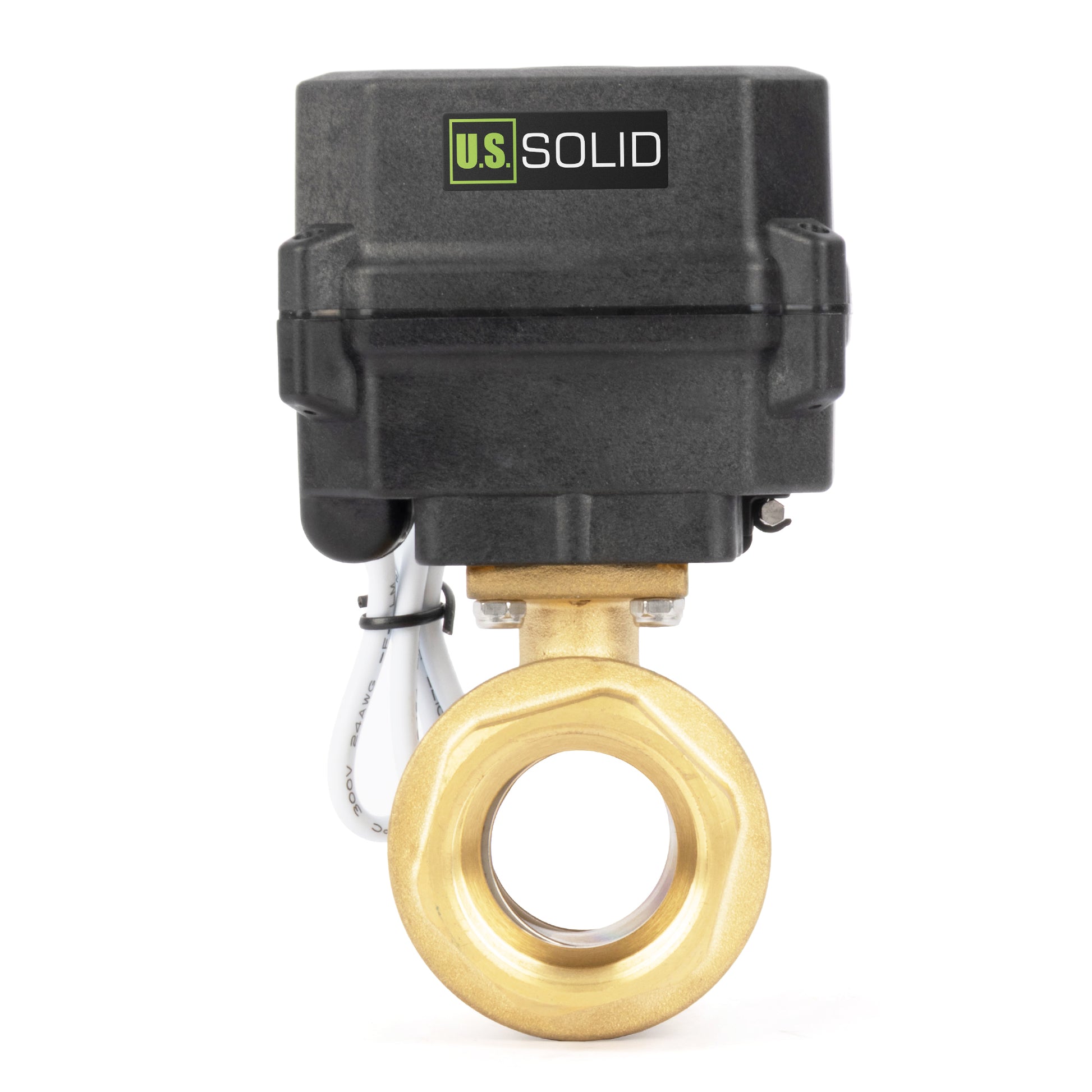

Cette vanne à bille motorisée en laiton de 2 pouces U.S. Solid s'ouvre ou se ferme complètement en environ 2 secondes pour un contrôle de débit rapide et précis. Elle se ferme automatiquement et revient en position ouverte en cas de coupure de courant, assurant ainsi un débit continu. Sa conception à 5 fils permet d'envoyer des signaux d'ouverture et de fermeture à votre automate programmable, contrôleur ou panneau de commande. Le corps en laiton à couple élevé convient à l'eau, à l'air, au gaz et à l'huile pour les systèmes de chauffage, ventilation et climatisation (CVC), d'irrigation, d'air comprimé et les vannes d'arrêt générales. Veuillez noter que le laiton contient du plomb et n'est pas destiné à l'eau potable. L'actionneur IP68 PPO fonctionne sur une alimentation de 12 à 24 V CC ou de 24 V CA et comprend une commande manuelle en cas de panne de courant.
Utilisation sous-marine non recommandée.
Avertissement concernant le plomb : cette vanne en laiton peut contenir du plomb et n'est pas conçue pour être utilisée avec de l'eau potable.

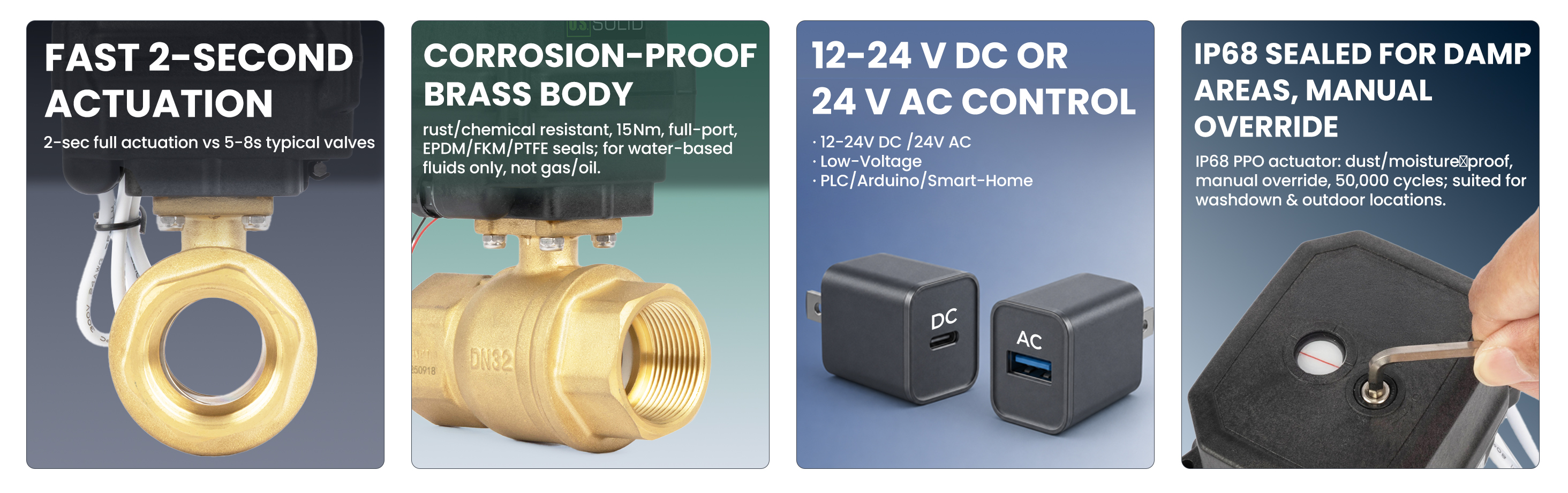

CARACTÉRISTIQUES
APPLICATIONS
SPÉCIFICATIONS
| Modèle | USS-MSV90021 | Taille du port | 2" |
|---|---|---|---|
| Matériau de la vanne | Laiton | Heures d'ouverture/de fermeture | 2 secondes ou moins |
| Tension de fonctionnement | 12-24 V CC / 24 V CA | Puissance maximale | 12 W |
| Couple maximal | 15 Nm | Pression de service maximale | 1,0 MPa (145 psi) |
| Température ambiante | -15°C à 50°C (5°F à 122°F) | Température du milieu | 2°C à 90°C (36°F à 194°F) |
| Durée de vie | 50 000 cycles | État par défaut | Normalement fermé |
| Type de câblage | Retour automatique à 5 fils | Commande manuelle | Oui |
| Indice de protection IP | IP68 | Matériau du joint torique | FKM |
| Matériau du siège de soupape / joint | PTFE | Description du sceau | Joints toriques en FKM ; sièges de soupapes et joints en PTFE |
DIMENSIONS
Les dimensions suivantes s'appliquent au modèle JFMSV90021. Toutes les dimensions sont en mm, sauf indication contraire.
| Modèle | JFMSV90021 | Matériel | Laiton |
|---|---|---|---|
| D1/D2 | 2" | d ± 0,3 | 49 mm |
| L1 ± 1 | 130 mm | L2/L3 ± 1 | 27 mm |
| E1 | 66 mm | H1 ± 1 | 140,4 mm |
| H2 | 44,5 mm |
INSTRUCTIONS DE CÂBLAGE

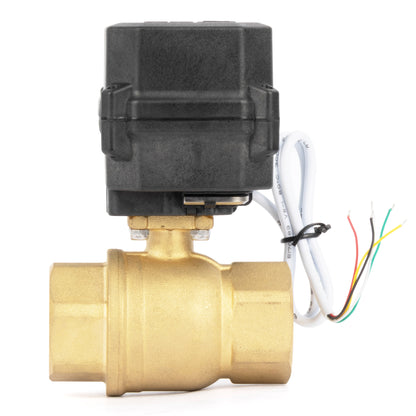

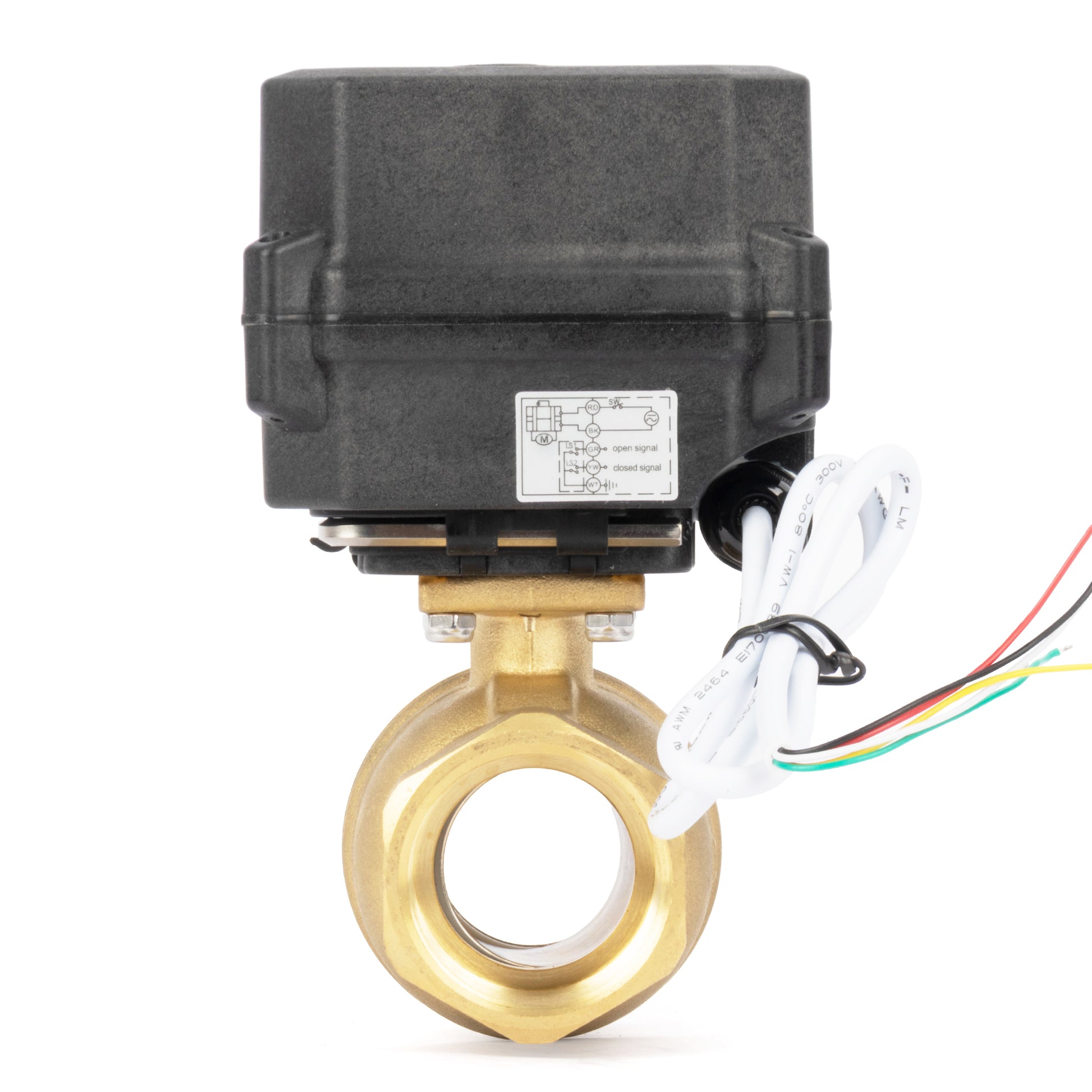

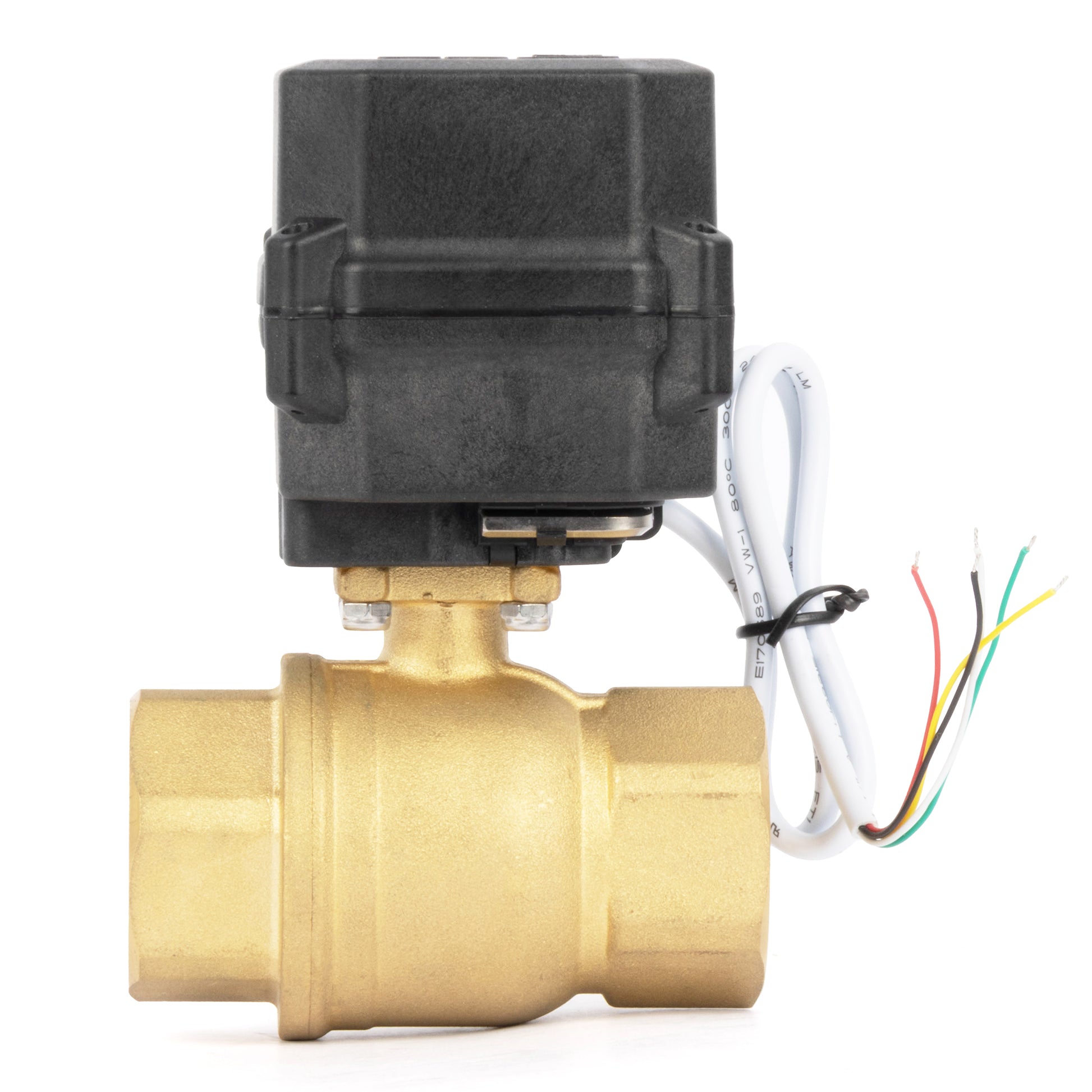

Pour l'actionneur à retour automatique à 5 fils, connectez les fils rouge et noir à l'alimentation électrique nominale via l'interrupteur externe. Le moteur de l'actionneur ramène la vanne en position fermée lorsque l'interrupteur est alimenté. En cas de coupure de courant, les condensateurs Farah internes permettent à l'actionneur de revenir à sa position ouverte par défaut.
Le fil vert transmet le signal d'ouverture complète via le contacteur de fin de course LS.1, tandis que le fil jaune transmet le signal de fermeture complète via le contacteur de fin de course LS.2. Connectez le fil blanc au port commun du contrôleur externe et utilisez les fils vert, jaune et blanc pour surveiller la position de la vanne. Avant tout câblage, vérifiez la tension nominale et l'affectation des bornes dans le manuel d'utilisation et coupez l'alimentation avant toute installation ou maintenance.
