INTRODUZIONE

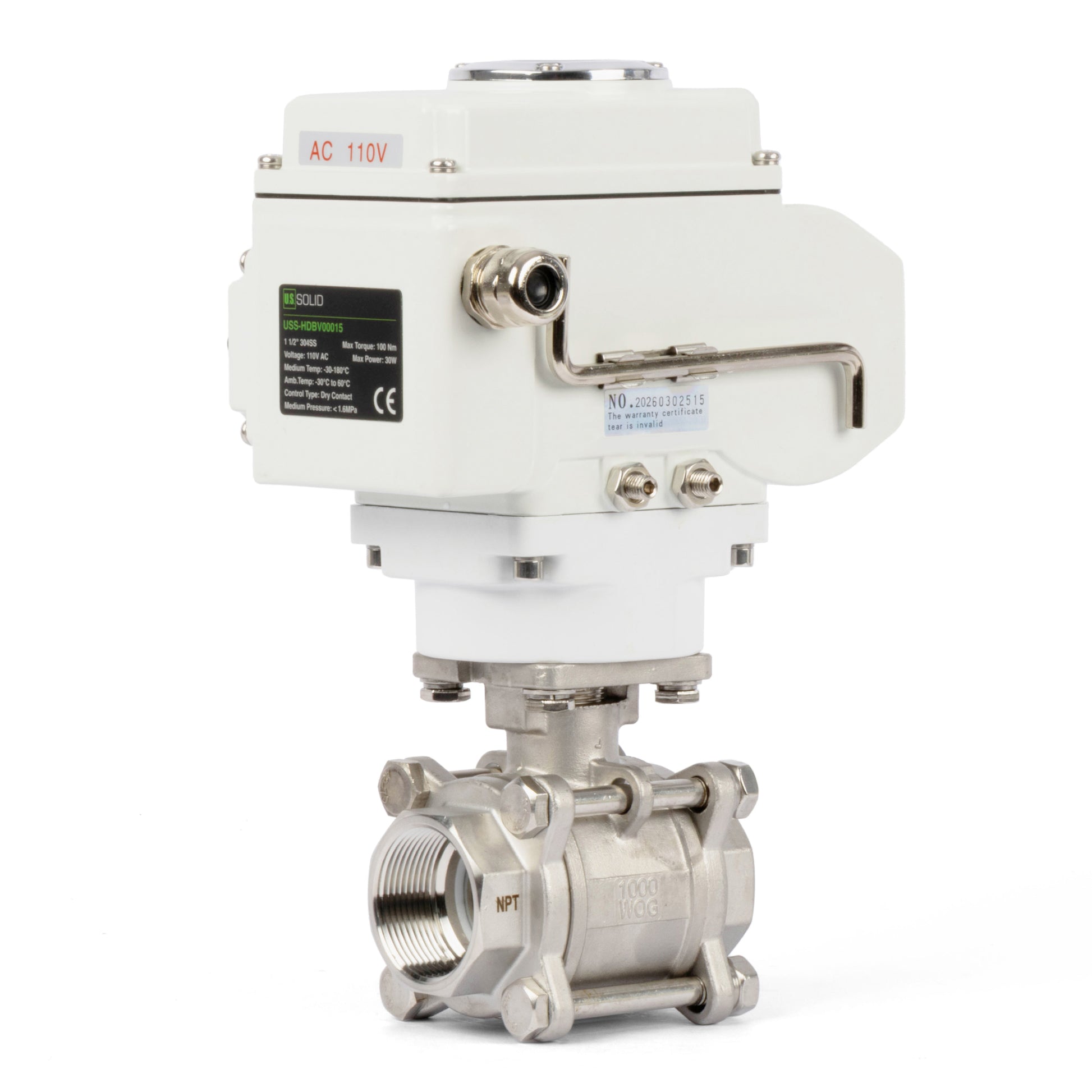

Questa soluzione di controllo del flusso di alta qualità integra una robusta valvola a sfera in acciaio inossidabile a 3 pezzi con un attuatore elettrico ad alte prestazioni. Progettata per affidabilità e precisione, offre una suite hardware completa per sistemi automatizzati, garantendo durata superiore, integrazione perfetta e manutenzione semplificata in ambienti industriali esigenti.
CARATTERISTICHE
- Costruzione con materiali di alta qualità: Realizzato in acciaio inossidabile 304 di alta qualità, il corpo valvola è altamente resistente alla corrosione, il che lo rende adatto alla gestione di acidi deboli, alcali deboli, solventi chimici e acqua.
- Design a 3 pezzi di facile manutenzione: L'innovativa struttura del corpo a 3 pezzi consente una manutenzione in linea senza interruzioni. I componenti interni possono essere facilmente puliti o sostituiti senza la necessità di scollegare i tubi, riducendo significativamente i tempi di inattività e i costi di assistenza.
- Alta pressione e Efficienza a pieno passaggio: Progettata per le massime prestazioni, la configurazione a pieno passaggio garantisce una caduta di pressione minima, assicurando una capacità di flusso ottimale anche in sistemi ad alta pressione.
- Pronto per l'automazione intelligente: Dotato di finecorsa integrati e feedback di posizione, l'attuatore consente una perfetta integrazione con i sistemi PLC, consentendo un controllo remoto preciso, il monitoraggio in tempo reale e la completa automazione in processi industriali complessi.
- Affidabilità ad alta coppia: Alimentato da un motore compatto ma robusto per impieghi gravosi, l'attuatore eroga una coppia costante di 50 Nm, garantendo un'apertura a pieno passaggio costante e una tenuta a prova di caduta affidabile per ogni ciclo.
- Sicurezza e protezione migliorate Autobloccante: L'attuatore è dotato di un meccanismo autobloccante integrato per garantire la stabilità della valvola e l'integrità del sistema. Inoltre, una porta di override manuale integrata garantisce un intervento sicuro e affidabile in caso di interruzioni di corrente o emergenze.
- Robustezza e durata per esterni: Progettata per resistere agli agenti atmosferici, l'unità è racchiusa in un alloggiamento in alluminio verniciato a polvere con rivestimento in poliestere, che offre un'eccezionale resistenza alla corrosione e alle intemperie.
- Protezione avanzata dei circuiti: Per garantire un'affidabilità elettrica a lungo termine, la scheda PCBA interna è trattata con un sigillante protettivo, che previene efficacemente i danni causati da umidità, condensa e cortocircuiti.
APPLICAZIONI
SCHEMI DI CABLAGGIO
SCHEMI DI CABLAGGIO
CABLAGGIO ELETTRICO
[APERTO]
[CHIUSO]
SPECIFICHE
| Modello | USS-HDBV00011 | Marca | U.S. Solid |
|---|---|---|---|
| Misurare | 1/2" | Tipo di cablaggio | Tipo B: Tipo ON/OFF, contatto a secco |
| Materiale della valvola | 304SS | Guarnizione a sfera | PTFE |
| Tempo di funzionamento | 20 secondi | Tensione di lavoro | 110 V CA |
| Potenza massima | 20 W | Coppia massima | 50 Nm |
| Pressione massima media | 1,6 MPa | Intervallo di temperatura per il fluido di lavoro | da -30 °C a 180 °C |
| aspettativa di vita | Da 30.000 a 50.000 cicli | Tipo di foro | Porta completa |
| Tipo di filettatura | NPT | stato operativo | Rimanere in posizione |
| Intervallo di temperatura ambiente | da -30°C a 60°C | Valutazione dell'involucro | IP65 |
AVVERTENZE
- Comportamento in caso di interruzione di corrente: Questa valvola rimane nella sua posizione attuale durante un'interruzione di corrente. Non ritorna automaticamente a una posizione preimpostata.
- Corrispondenza di tensione richiesta: La tensione di alimentazione deve corrispondere esattamente alla potenza nominale dell'attuatore. Una tensione errata può danneggiare permanentemente l'unità.
- Circuito di alimentazione dedicato: Ogni attuatore richiede un proprio alimentatore protetto da fusibile. Non collegare più attuatori in parallelo.
- Scollegare l'alimentazione prima della manutenzione: Scollegare sempre l'alimentazione prima di effettuare cablaggi, interventi di manutenzione o utilizzare il comando manuale.
- Resistente agli agenti atmosferici IP65: Adatto per uso esterno, ma si consiglia una protezione aggiuntiva per installazioni esterne permanenti.
- Basso consumo energetico: L'alimentazione viene utilizzata solo durante l'apertura e la chiusura. Non viene consumata energia quando la valvola è completamente aperta o completamente chiusa.
- Installazione professionale consigliata: L'installazione deve essere eseguita da personale qualificato e con esperienza nei sistemi di controllo elettrico.
Domande frequenti
1: Posso azionare manualmente la valvola?
R: Sì. L'attuatore è dotato di comando manuale. Si consiglia di azionare manualmente la valvola prima dell'installazione per verificarne il corretto funzionamento e di utilizzare le viti di regolazione durante la messa in servizio per perfezionare le posizioni di apertura/chiusura.
2: Questa valvola può essere installata all'esterno?
R: Sì, a seconda del grado di protezione IP del modello. Sebbene i nostri attuatori per impieghi gravosi siano resistenti agli agenti atmosferici, consigliamo vivamente di utilizzare una copertura protettiva o una protezione per le installazioni esterne permanenti, al fine di proteggere l'unità dai raggi UV diretti e dalla formazione di ghiaccio.
3: Questa valvola è adatta a fluidi ad alta viscosità o a particelle?
R: Sì, ma tenendo conto della coppia. La nostra serie per impieghi gravosi è progettata per applicazioni ad alta coppia. Tuttavia, fluidi estremamente viscosi o particelle di grandi dimensioni aumenteranno la resistenza. Assicurarsi che la coppia di azionamento rimanga entro la capacità nominale dell'attuatore per evitare il blocco.
4: È normale che l'attuatore si surriscaldi durante il funzionamento?
R: Sì, è normale che si riscaldi durante il funzionamento continuo. L'attuatore include funzioni di limitazione della potenza integrate per prevenire il surriscaldamento durante il normale utilizzo. Se l'involucro diventa troppo caldo al tatto, verificare di non superare il ciclo di lavoro consigliato o il limite di temperatura ambiente (-30 °C a +60 °C).
5: Posso collegare più attuatori in parallelo sullo stesso circuito?
R: No. Ogni attuatore motorizzato deve essere installato su un circuito dedicato e protetto da fusibile per garantire una corretta risposta del segnale e prevenire interferenze elettriche o danni.
Scarica il manuale utente here
INTRODUZIONE
Questa soluzione di controllo del flusso di alta qualità integra una robusta valvola a sfera in acciaio inossidabile a 3 pezzi con un attuatore elettrico ad alte prestazioni. Progettata per affidabilità e precisione, offre una suite hardware completa per sistemi automatizzati, garantendo durata superiore, integrazione perfetta e manutenzione semplificata in ambienti industriali esigenti.
CARATTERISTICHE
- Costruzione con materiali di alta qualità: Realizzato in acciaio inossidabile 304 di alta qualità, il corpo valvola è altamente resistente alla corrosione, il che lo rende adatto alla gestione di acidi deboli, alcali deboli, solventi chimici e acqua.
- Design a 3 pezzi di facile manutenzione: L'innovativa struttura del corpo in 3 pezzi consente una manutenzione in linea senza interruzioni. I componenti interni possono essere facilmente puliti o sostituiti senza la necessità di scollegare i tubi, riducendo significativamente i tempi di inattività e i costi di assistenza.
- Alta pressione e Efficienza a pieno passaggio: Progettata per le massime prestazioni, la configurazione a pieno passaggio garantisce una caduta di pressione minima, assicurando una capacità di flusso ottimale anche in sistemi ad alta pressione.
- Predisposto per l'automazione intelligente: Dotato di finecorsa integrati e feedback di posizione, l'attuatore consente una perfetta integrazione con i sistemi PLC, consentendo un controllo remoto preciso, il monitoraggio in tempo reale e l'automazione completa in processi industriali complessi.
- Affidabilità ad alta coppia: Alimentato da un motore compatto ma robusto per impieghi gravosi, l'attuatore eroga una coppia costante di 100 Nm, garantendo un'apertura a pieno passaggio costante e una tenuta a prova di caduta affidabile per ogni ciclo.
- Sicurezza e protezione migliorate Autobloccante: L'attuatore è dotato di un meccanismo autobloccante integrato per garantire la stabilità della valvola e l'integrità del sistema. Inoltre, una porta di override manuale integrata garantisce un intervento sicuro e affidabile in caso di interruzioni di corrente o emergenze.
- Robustezza e durata per esterni: Progettata per resistere agli agenti atmosferici, l'unità è racchiusa in un alloggiamento in alluminio verniciato a polvere con rivestimento in poliestere, che offre un'eccezionale resistenza alla corrosione e alle intemperie.
- Protezione avanzata dei circuiti: Per garantire un'affidabilità elettrica a lungo termine, la scheda PCBA interna è trattata con un sigillante protettivo, che previene efficacemente i danni causati da umidità, condensa e cortocircuiti.
APPLICAZIONI
SCHEMI DI CABLAGGIO
CABLAGGIO ELETTRICO
[APERTO]
[CHIUSO]
SPECIFICHE
| Modello | USS-HDBV00015 | Marca | U.S. Solid |
|---|---|---|---|
| Misurare | 1 1/2" | Tipo di cablaggio | Tipo B: Tipo ON/OFF, contatto a secco |
| Materiale della valvola | 304SS | Guarnizione a sfera | PTFE |
| Tempo di funzionamento | 30 secondi | Tensione di lavoro | 110 V CA |
| Potenza massima | 30 W | Coppia massima | 100 N m |
| Pressione massima media | 1,6 MPa | Intervallo di temperatura per il fluido di lavoro | da -30 °C a 180 °C |
| aspettativa di vita | Da 30.000 a 50.000 cicli | Tipo di foro | Porta completa |
| Tipo di filettatura | NPT | stato operativo | Rimanere in posizione |
| Intervallo di temperatura ambiente | da -30°C a 60°C | Valutazione dell'involucro | IP65 |
AVVERTENZE
- Comportamento in caso di interruzione di corrente: Questa valvola rimane nella sua posizione attuale durante un'interruzione di corrente. Non ritorna automaticamente a una posizione preimpostata.
- Corrispondenza di tensione richiesta: La tensione di alimentazione deve corrispondere esattamente alla potenza nominale dell'attuatore. Una tensione errata può danneggiare permanentemente l'unità.
- Circuito di alimentazione dedicato: Ogni attuatore richiede un proprio alimentatore protetto da fusibile. Non collegare più attuatori in parallelo.
- Scollegare l'alimentazione prima della manutenzione: Scollegare sempre l'alimentazione prima di effettuare cablaggi, interventi di manutenzione o utilizzare il comando manuale.
- Resistente agli agenti atmosferici IP65: Adatto per uso esterno, ma si consiglia una protezione aggiuntiva per installazioni esterne permanenti.
- Basso consumo energetico: L'alimentazione viene utilizzata solo durante l'apertura e la chiusura. Non viene consumata energia quando la valvola è completamente aperta o completamente chiusa.
- Installazione professionale consigliata: L'installazione deve essere eseguita da personale qualificato e con esperienza nei sistemi di controllo elettrico.
Domande frequenti
1: Posso azionare manualmente la valvola?
R: Sì. L'attuatore è dotato di comando manuale. Si consiglia di azionare manualmente la valvola prima dell'installazione per verificarne il corretto funzionamento e di utilizzare le viti di regolazione durante la messa in servizio per perfezionare le posizioni di apertura/chiusura.
2: Questa valvola può essere installata all'esterno?
R: Sì, a seconda del grado di protezione IP del modello. Sebbene i nostri attuatori per impieghi gravosi siano resistenti agli agenti atmosferici, consigliamo vivamente di utilizzare una copertura protettiva o una protezione per le installazioni esterne permanenti, al fine di proteggere l'unità dai raggi UV diretti e dalla formazione di ghiaccio.
3: Questa valvola è adatta a fluidi ad alta viscosità o a particelle?
R: Sì, ma tenendo conto della coppia. La nostra serie per impieghi gravosi è progettata per applicazioni ad alta coppia. Tuttavia, fluidi estremamente viscosi o particelle di grandi dimensioni aumenteranno la resistenza. Assicurarsi che la coppia di azionamento rimanga entro la capacità nominale dell'attuatore per evitare il blocco.
4: È normale che l'attuatore si surriscaldi durante il funzionamento?
R: Sì, è normale che si riscaldi durante il funzionamento continuo. L'attuatore include funzioni di limitazione della potenza integrate per prevenire il surriscaldamento durante il normale utilizzo. Se l'involucro diventa troppo caldo al tatto, verificare di non superare il ciclo di lavoro consigliato o il limite di temperatura ambiente (-30 °C a +60 °C).
5: Posso collegare più attuatori in parallelo sullo stesso circuito?
R: No. Ogni attuatore motorizzato deve essere installato su un circuito dedicato e protetto da fusibile per garantire una corretta risposta del segnale e prevenire interferenze elettriche o danni.
Scarica il manuale utente here
