Introduzione

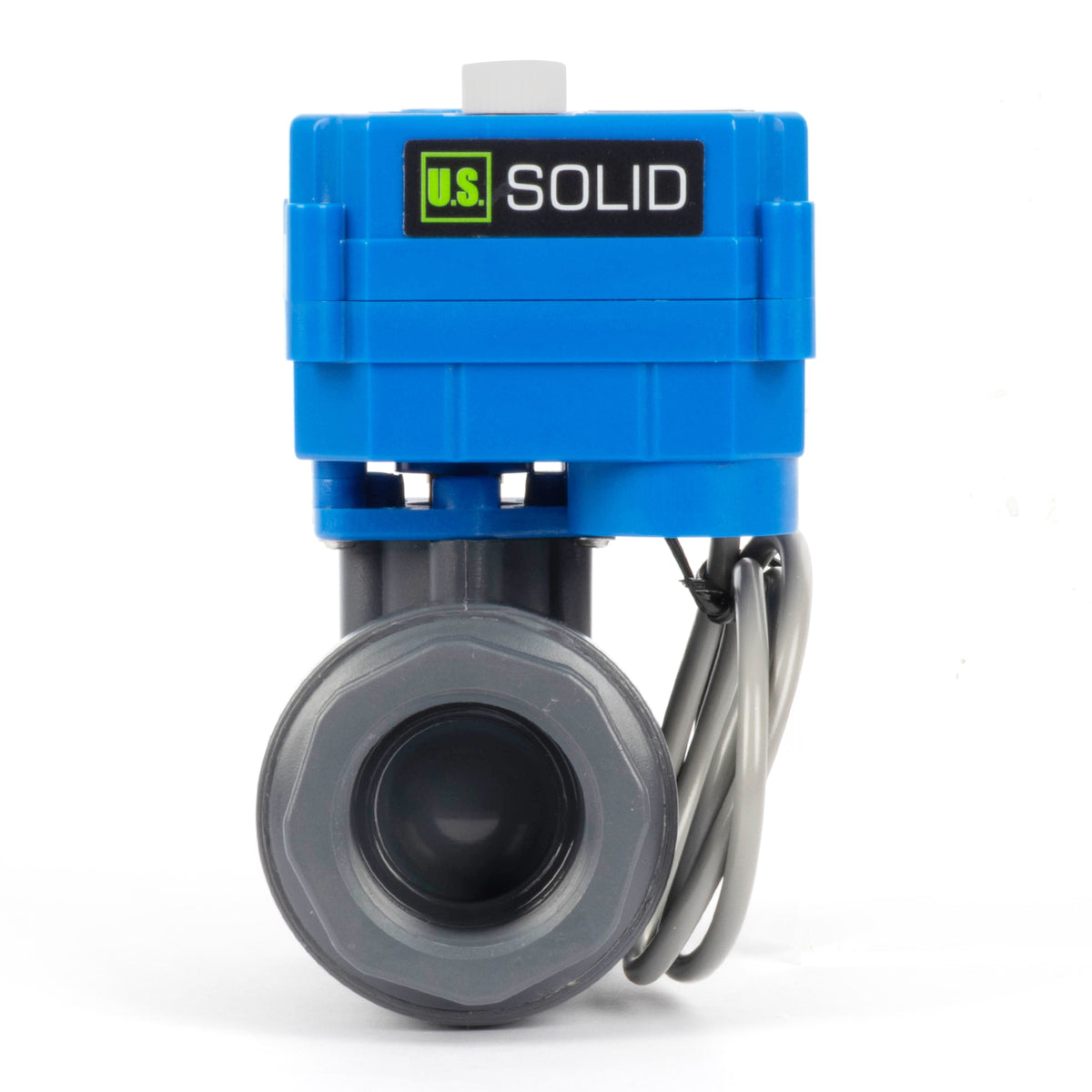

Questa serie di valvole a sfera elettriche in UPVC è una versione aggiornata con funzione manuale basata sulle valvole a sfera elettriche in UPVC convenzionali. Combina la praticità del controllo elettrico con la sicurezza del controllo manuale ed è adatta a diverse condizioni di lavoro.
La valvola adotta un design con riarmo automatico a due fili. La funzione manuale consente agli utenti di aprire o chiudere manualmente la valvola in caso di improvvisa interruzione di corrente o mancanza di alimentazione, evitando efficacemente il ristagno delle condizioni di funzionamento causato da interruzioni di corrente e garantendo continuità e flessibilità di utilizzo. L'intera valvola è realizzata in materiale UPVC, più leggero, economico e pratico rispetto ai materiali in ottone o acciaio inossidabile.
Applicazioni
Caratteristiche
- Normalmente chiuso: Chiuso in assenza di alimentazione, si apre in presenza di corrente.
- NPT / Filettatura G: NPT (National Pipe Taper) e G (BSPP) per soddisfare diverse specifiche globali, garantendo una tenuta sicura con teflon tape.
- Materiale del corpo valvola: Realizzato in UPVC, offre un'elevata resistenza alla corrosione, costi inferiori, leggerezza e facilità di installazione, con una resistenza a temperature e pressioni inferiori rispetto all'ottone e all'acciaio inossidabile.
- 9 V-36 V CA/CC: Funziona efficacemente su tutto l'intervallo di tensione, questa valvola a sfera motorizzata aprirà o chiuderà la valvola in 6~8 secondi secondi.
- Ritorno automatico a 2 fili: Semplice collegamento a due fili, che ritorna automaticamente allo stato di sicurezza quando viene interrotta l'alimentazione.
- Funzione manuale: Consente l'azionamento di emergenza tramite una manopola dedicata, garantendo che la valvola possa essere aperta o chiusa rapidamente senza alimentazione elettrica.
Manuale utente
Per informazioni sull'utilizzo di questo prodotto, consultare user manual.
Dati tecnici
| Modello | USS-MSV00123 | Dimensione della porta | 1" | ||
| Tipo di filettatura | NPT/G | Materiale del corpo | PVC | ||
| Coppia massima | 2 Nm | Tipo di cablaggio | Ritorno automatico a 2 fili | ||
| Modalità operativa | Normalmente chiuso | Apertura di flusso | 25 millimetri | ||
| Tipo di foro | Porta completa | Guarnizione/Diaframma/Sigillo | PTFE | ||
| Tempo di funzionamento | 6-8 anni | Tensione nominale | CA/CC 9-36 V | ||
| Grado di protezione IP | IP65 | Potenza massima | 5W | ||
| Temperatura media | 32℉-131℉ (0℃-55℃) | Aspettativa di vita | Da 50.000 a 80.000 cicli | ||
| Pressione media massima | 145 PSI (1,0 MPa) | Supporti adatti | Acqua, aria, petrolio e gas | ||
| Peso lordo | 0,75 libbre | Dimensioni dell'imballaggio | 2,87"x3,23"x4,49" | ||
*Per visualizzare la tabella completa su dispositivi mobili, scorrere verso sinistra o destra sullo schermo.
CABLAGGIO
Nota: il prodotto mostrato nella GIF dimostrativa potrebbe non corrispondere al prodotto reale in questa inserzione (ad esempio, differenze nelle tipologie normalmente aperto (NO) o normalmente chiuso (NC)). Questo è normale e la GIF ha lo scopo di mostrare il metodo di cablaggio per una valvola a sfera motorizzata con ritorno automatico a 2 fili.
Funzione manuale
Nota: per il modello con ripristino automatico a 2 fili, attendere brevemente prima di azionare manualmente per consentire al condensatore di scaricarsi completamente prima di ruotare il volantino.
Freccia rossa
La valvola è completamente chiusa quando la freccia rossa sull'indicatore di posizione ② punta a "0" (verticale rispetto al tubo). Allo stesso modo, la valvola è completamente aperta quando punta a "90" (parallela al tubo).
Passaggi
- Prima dell'azionamento manuale, assicurarsi che la valvola sia spenta.
- Per prima cosa, tirare delicatamente verso l'alto il volantino. A questo punto, ruotandolo si aprirà o si chiuderà il passaggio. Tirando verso l'alto si avvertirà un leggero sollevamento dell'asta; Se non si riesce a sollevarlo, provare a ruotarlo per regolarne la posizione.
- Non esercitare una forza eccessiva. Durante la rotazione, prestare attenzione alla linea rossa nella finestra dell'indicatore per evitare un funzionamento eccessivo.
- Dopo aver completato l'operazione manuale, premere il volantino per garantire il normale funzionamento della funzione elettrica.
FAQ
Problema 1: Qual è la differenza tra N.C. (Normalmente Chiuso) e N.O. (Normalmente Aperto)?
- Normalmente Chiuso (NC): la valvola rimane chiusa quando l'alimentazione è interrotta, aprendosi solo quando viene alimentata. Ideale per applicazioni chiuse a prova di guasto.
- Normalmente aperta (NO): la valvola rimane aperta in assenza di alimentazione e si chiude solo quando viene alimentata. Ideale per applicazioni aperte a prova di guasto.
Problema 2: Qual è la differenza tra passaggio completo e passaggio standard?
- Passaggio completo: Corrisponde al diametro del tubo, minima restrizione del flusso, ideale per portate elevate e basse perdite di carico.
- Passaggio standard: Più piccolo del diametro del tubo, maggiore resistenza, adatto per esigenze generali di portata e pressione.
Problema 3: Può essere utilizzato per l'acqua potabile?
NO. Questa valvola è di livello industriale e non è consigliata per applicazioni con acqua potabile.
Problema 4: Per le valvole di ritorno automatico, qual è il tempo di funzionamento minimo richiesto per l'accumulo elettrico per consentire la chiusura in caso di mancanza di corrente? spento?
Per garantire la funzionalità di ripristino automatico quando l'alimentazione viene interrotta, è essenziale alimentare il dispositivo per circa un minuto per caricare il condensatore nelle valvole a sfera motorizzate a 2 fili con ritorno automatico.
Problema 5: Perché non è possibile ruotare il volantino quando si utilizza la funzione manuale?
Per le valvole con ripristino automatico, se il volantino non può essere ruotato nonostante si segua la procedura corretta, in genere è perché il condensatore nella valvola non si è completamente scaricato. Attendere diverse decine di secondi affinché il condensatore si scarichi, quindi è possibile utilizzare normalmente la funzione manuale.
*Importante: i segni di spunta (√) indicano solo l'idoneità condizionata; le croci (×) indicano una totale incompatibilità.
