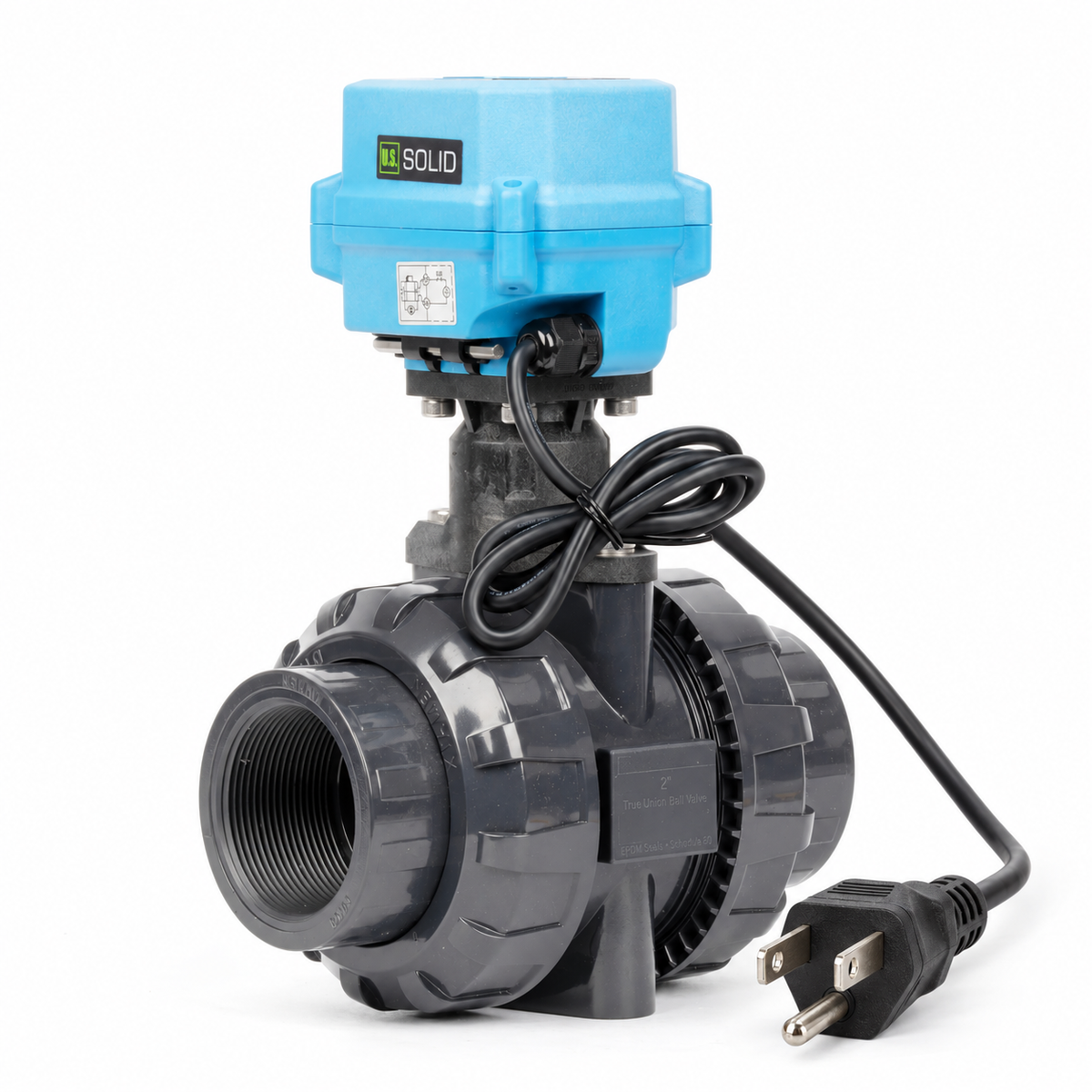

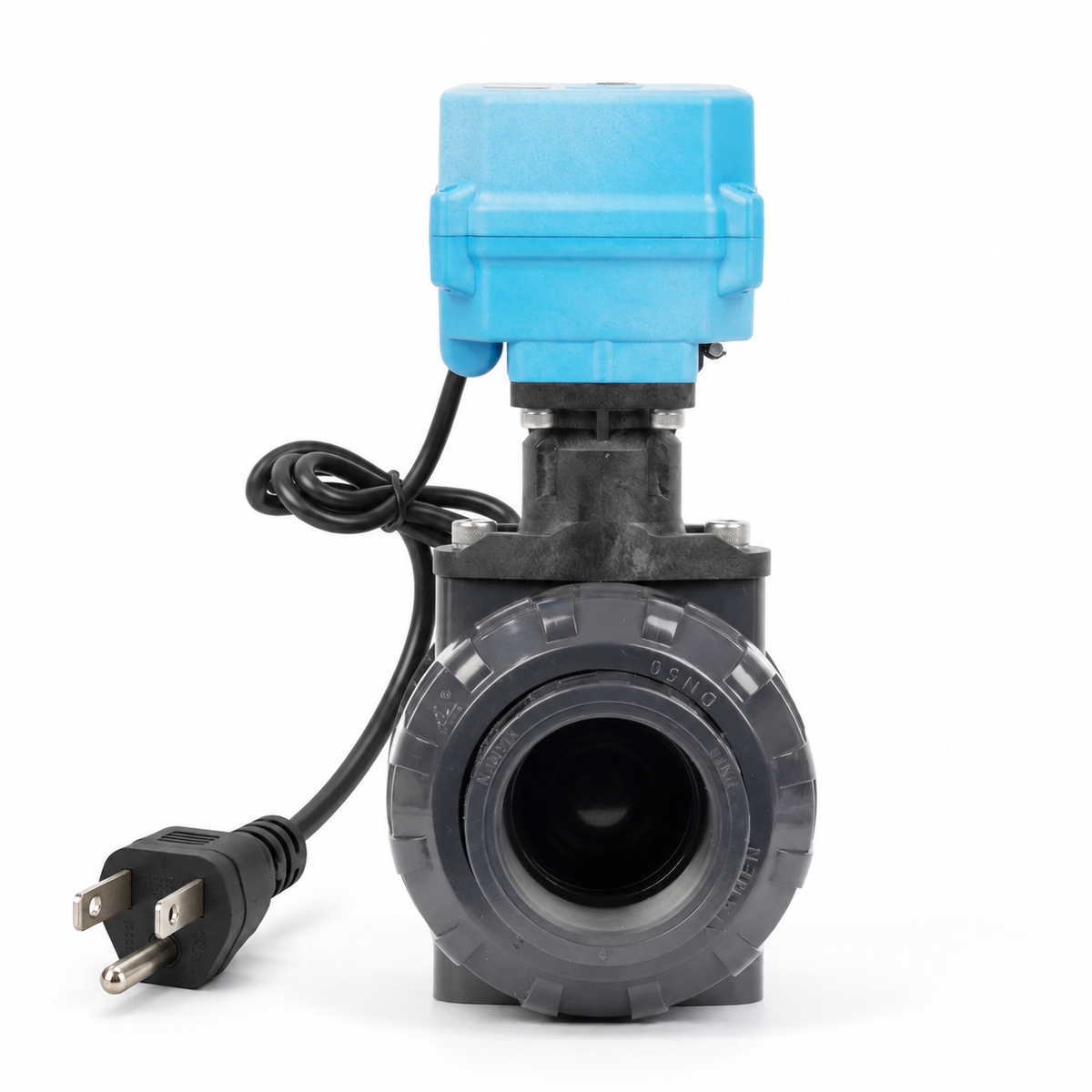

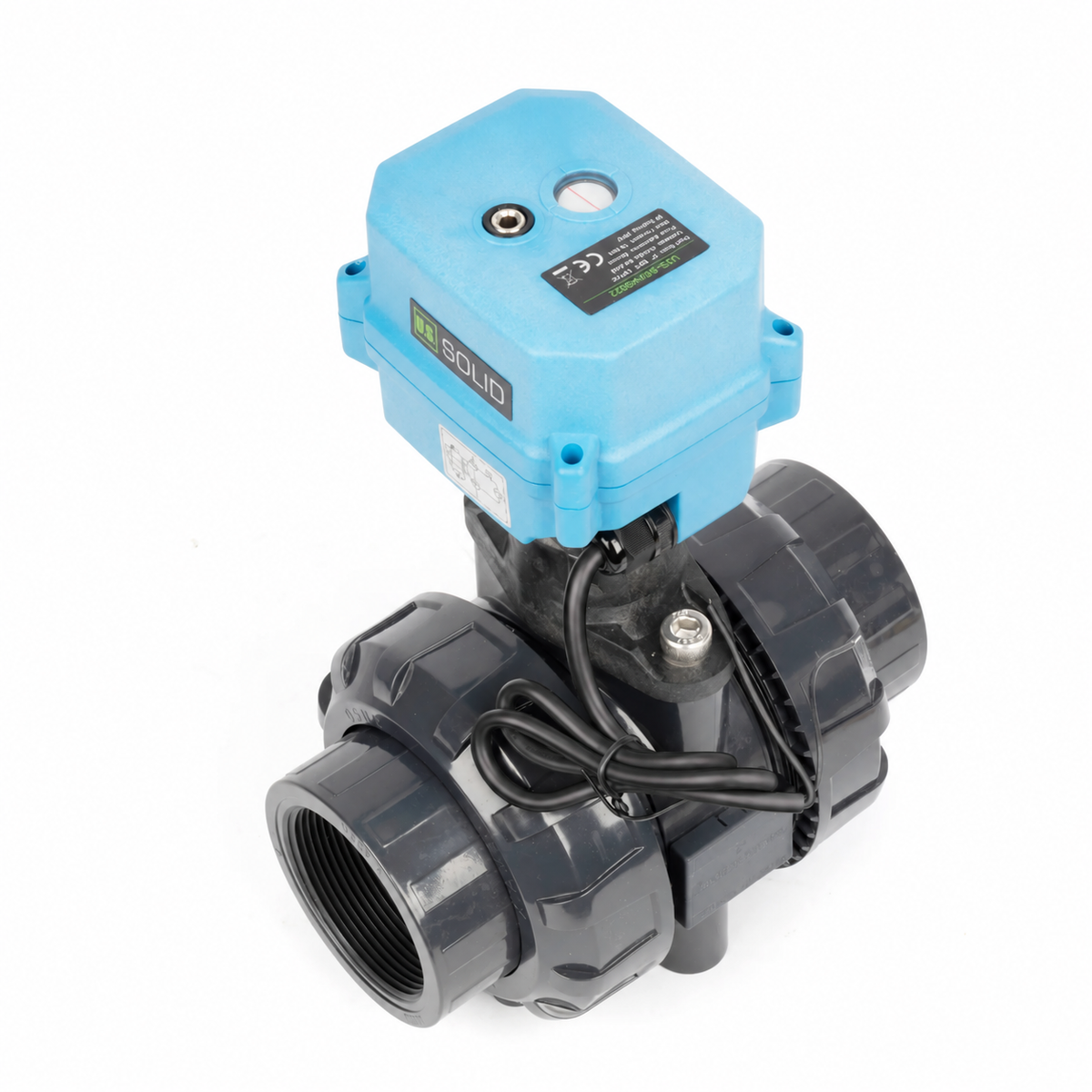

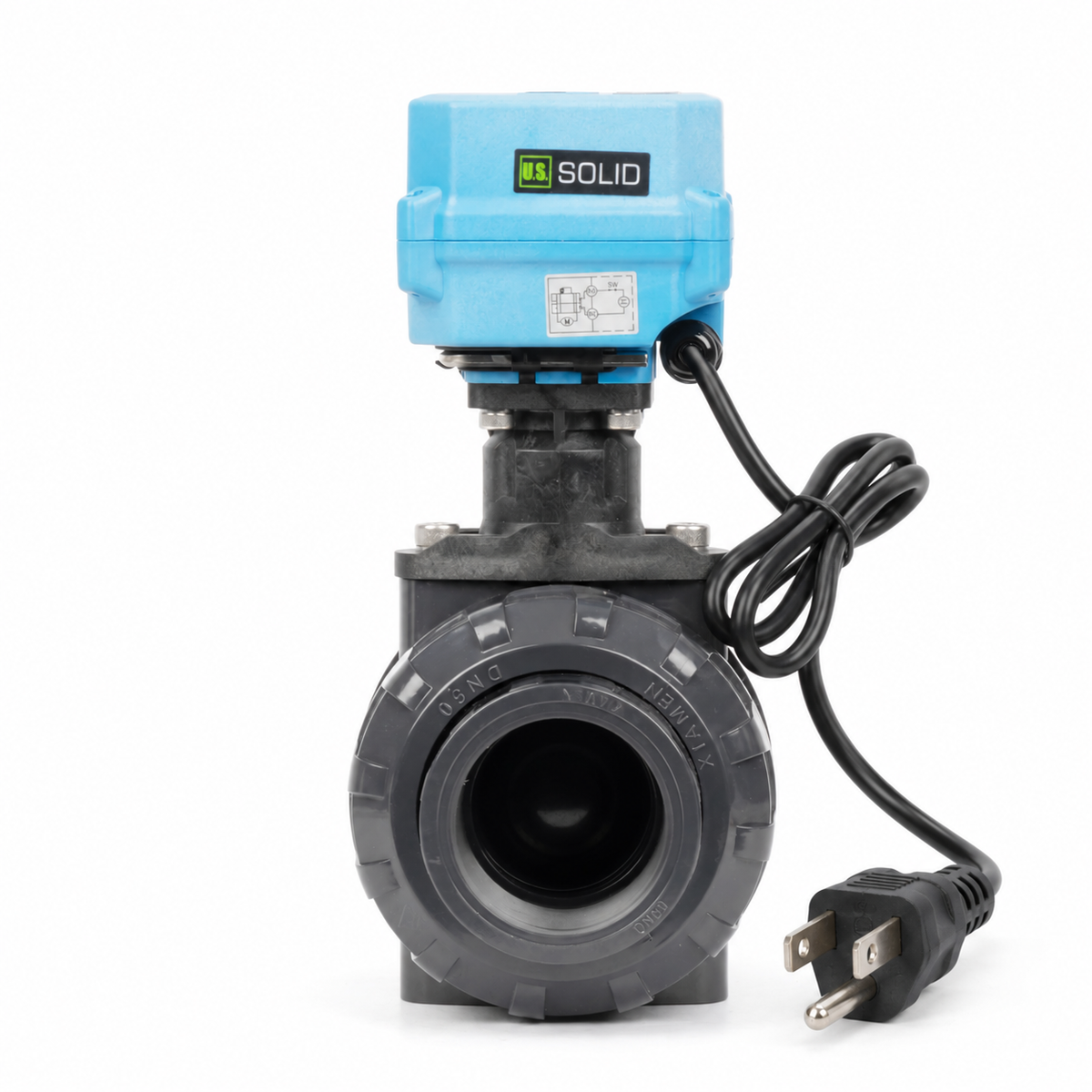

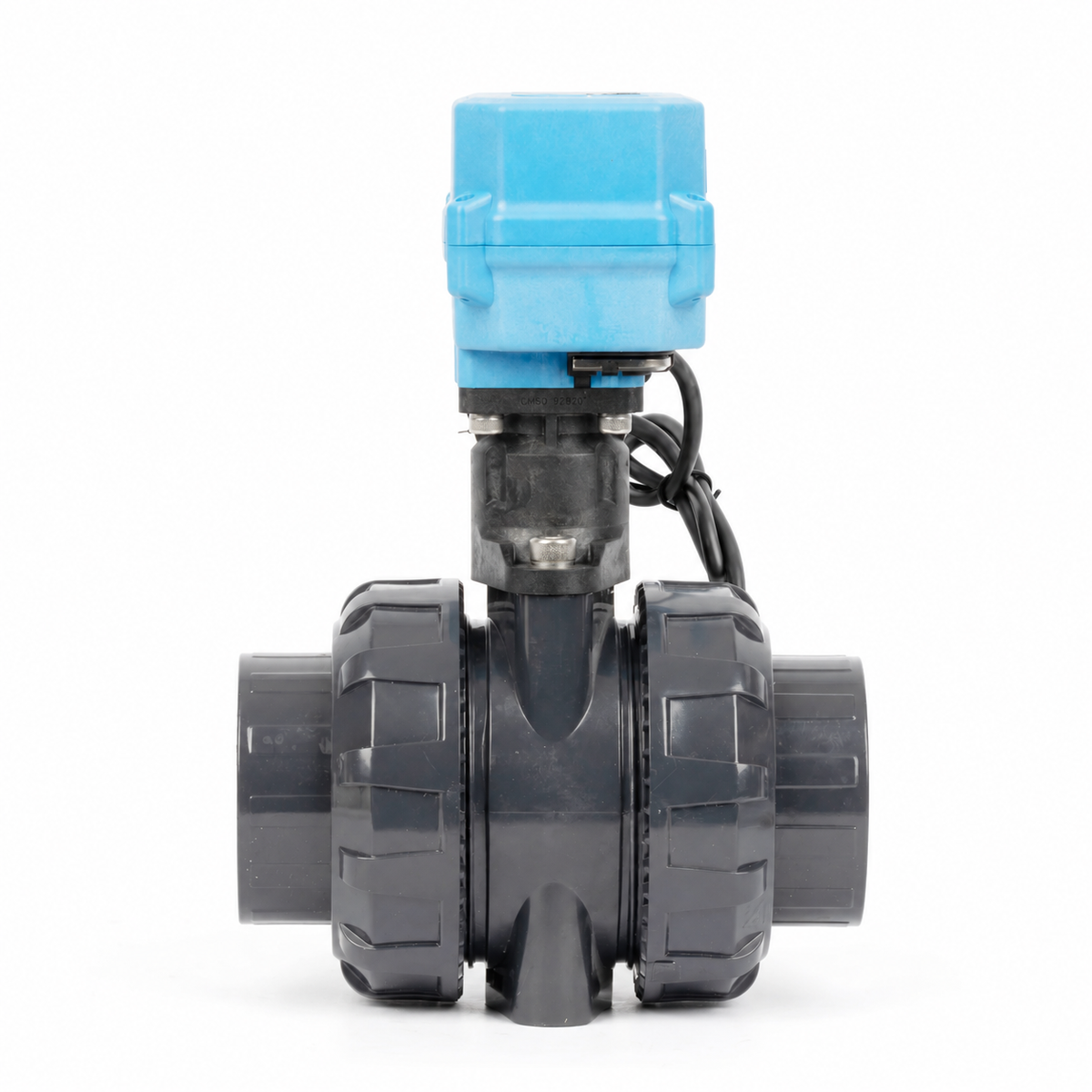

Valvola a sfera motorizzata in UPVC da 2", 110-230 V CA, spina USA, doppio raccordo, passaggio totale, ritorno automatico, normalmente chiusa

INTRODUZIONE

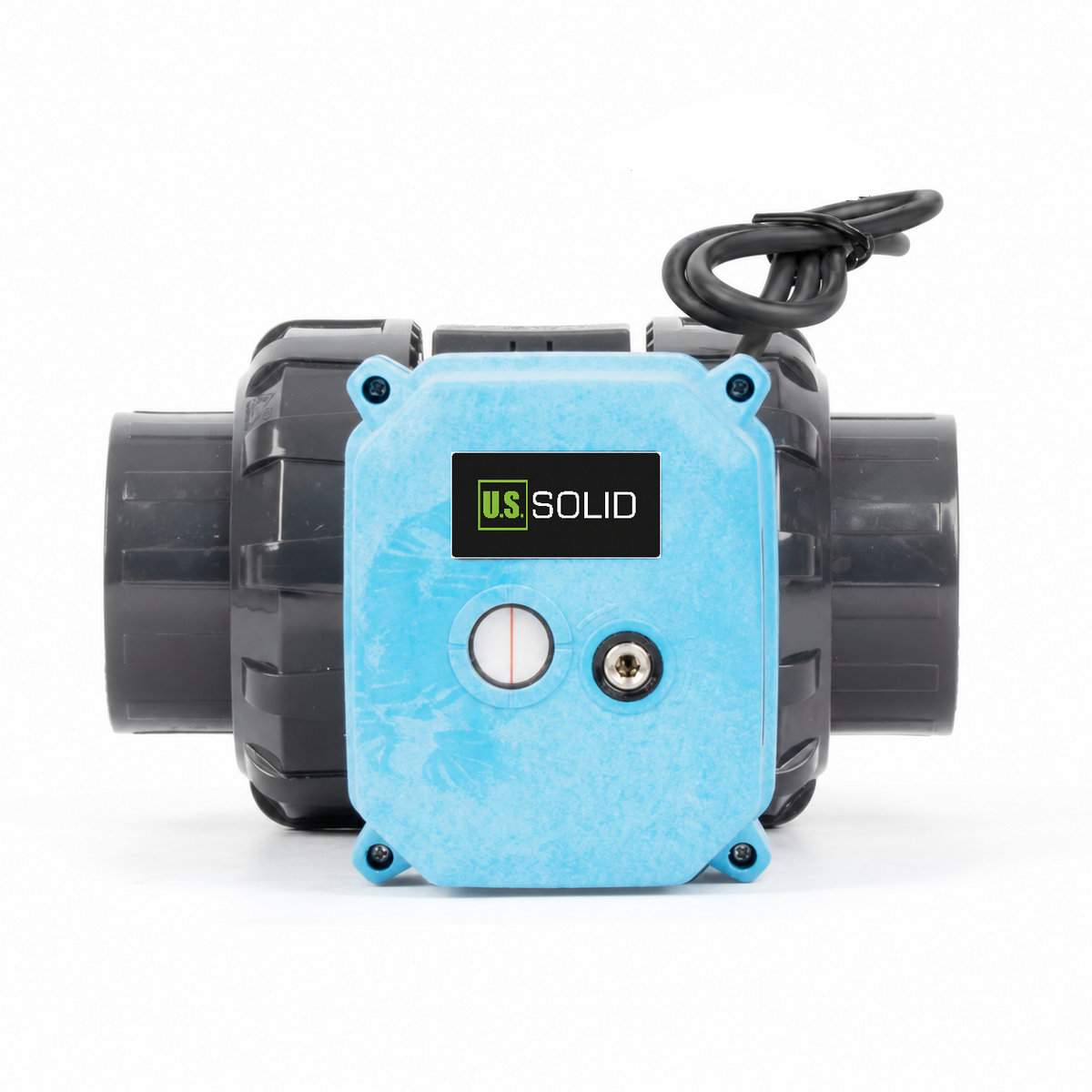

La valvola a sfera motorizzata in UPVC U.S. Solid combina il controllo automatico del flusso con un design a doppia unione di facile manutenzione. Alimentata a 110-230 V CA e fornita con una spina americana, si apre quando viene applicata l'alimentazione e ritorna automaticamente in posizione chiusa quando viene scollegata. Il corpo in UPVC resistente alla corrosione presenta un percorso di flusso a passaggio totale per ridurre al minimo le restrizioni, mentre i raccordi filettati NPT si integrano con le tubazioni corrispondenti. L'involucro dell'attuatore con grado di protezione IP67 protegge i componenti interni da polvere e acqua. I raccordi a unione rimovibili facilitano la rimozione del corpo valvola per la pulizia e l'ispezione senza dover tagliare i tubi collegati. Un comando manuale integrato consente il controllo in assenza di alimentazione elettrica e l'indicatore di posizione offre un comodo riferimento visivo per lo stato della valvola. Questo SKU è la versione da 2 pollici NPT. Selezionare la dimensione adatta al proprio sistema di tubazioni. Prima dell'uso, attendere 1-2 minuti di accensione per consentire al condensatore interno di caricarsi e supportare il ritorno automatico. Seguire le istruzioni fornite per l'installazione e il funzionamento manuale.

CARATTERISTICHE

MAGGIORI DETTAGLI

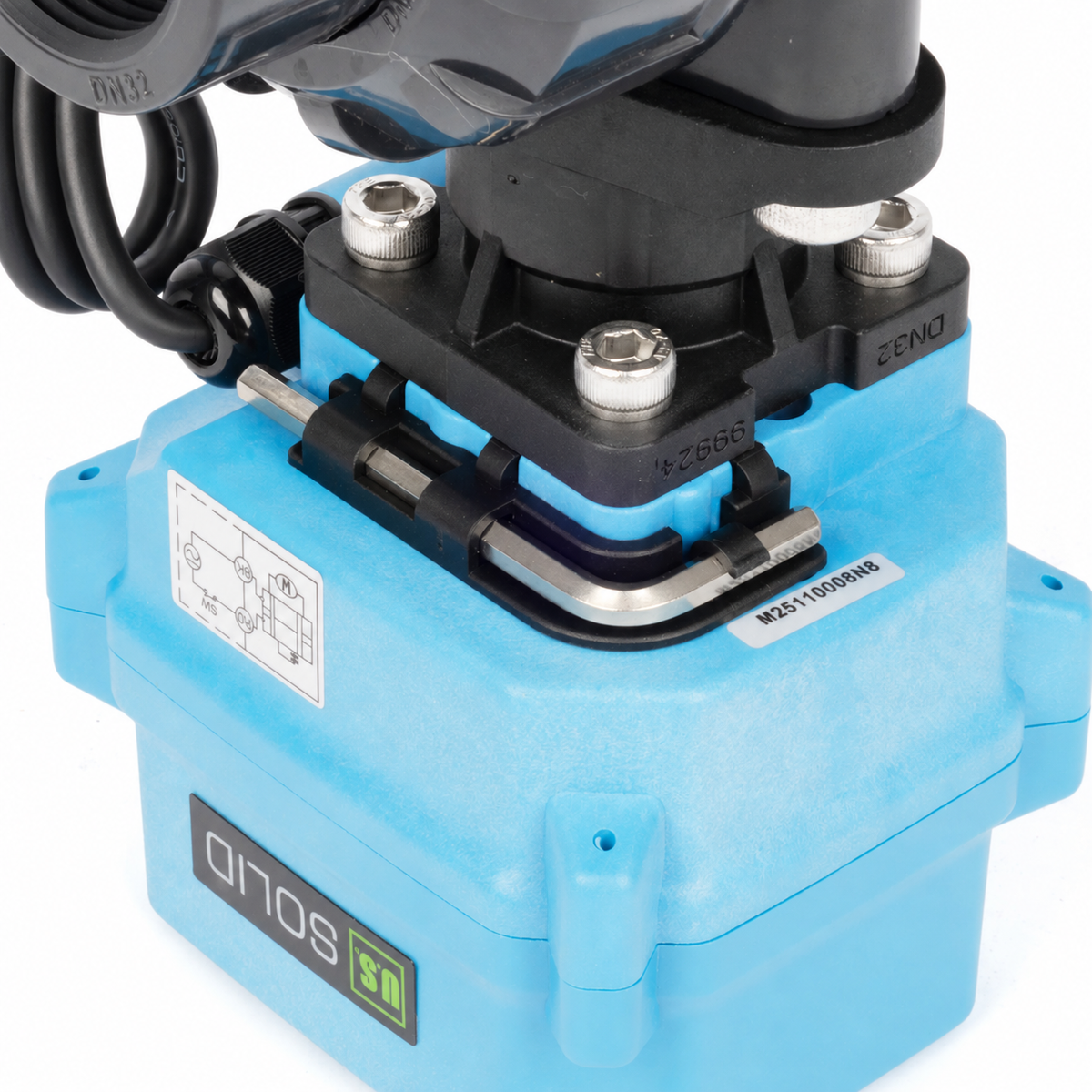

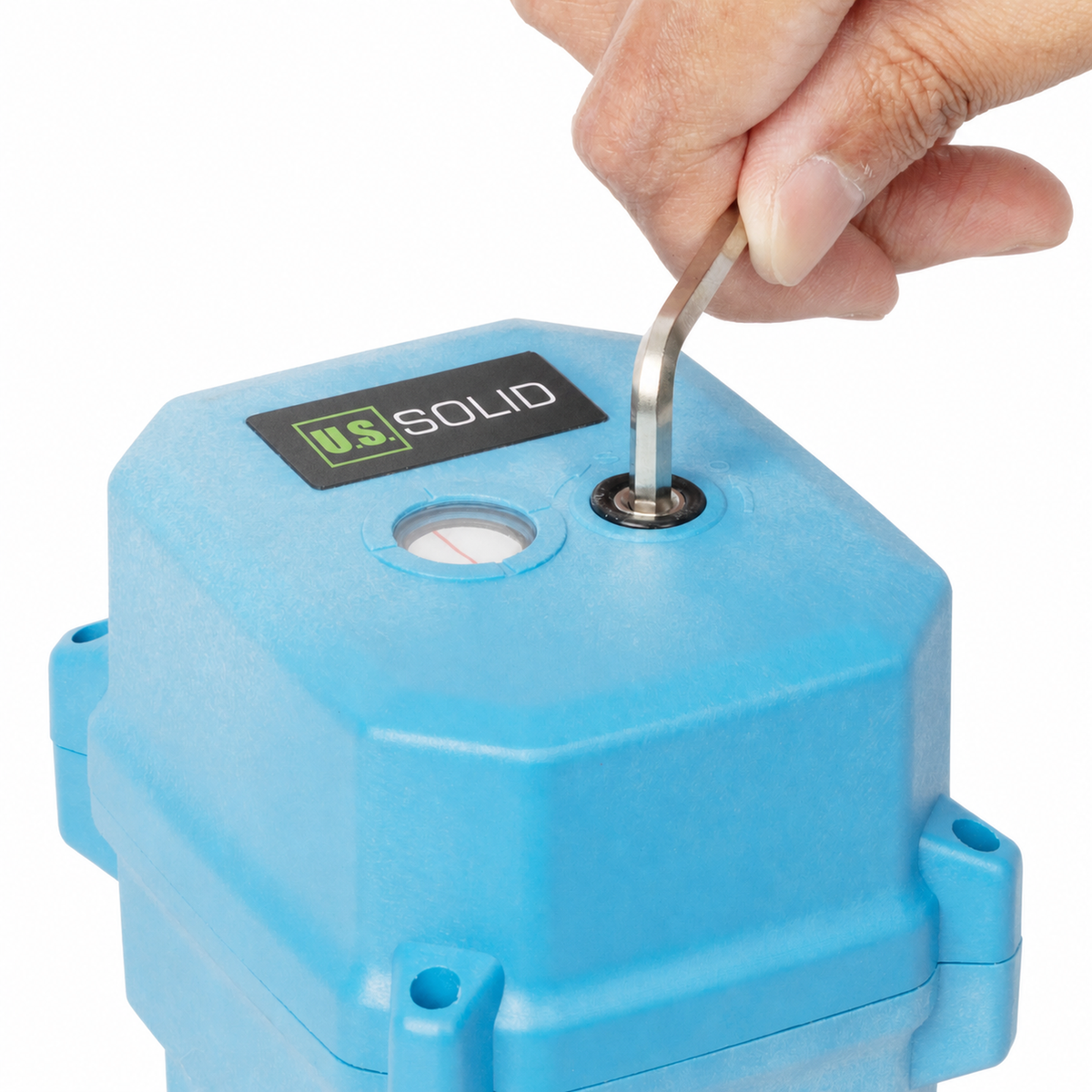

CONTROLLO MANUALE

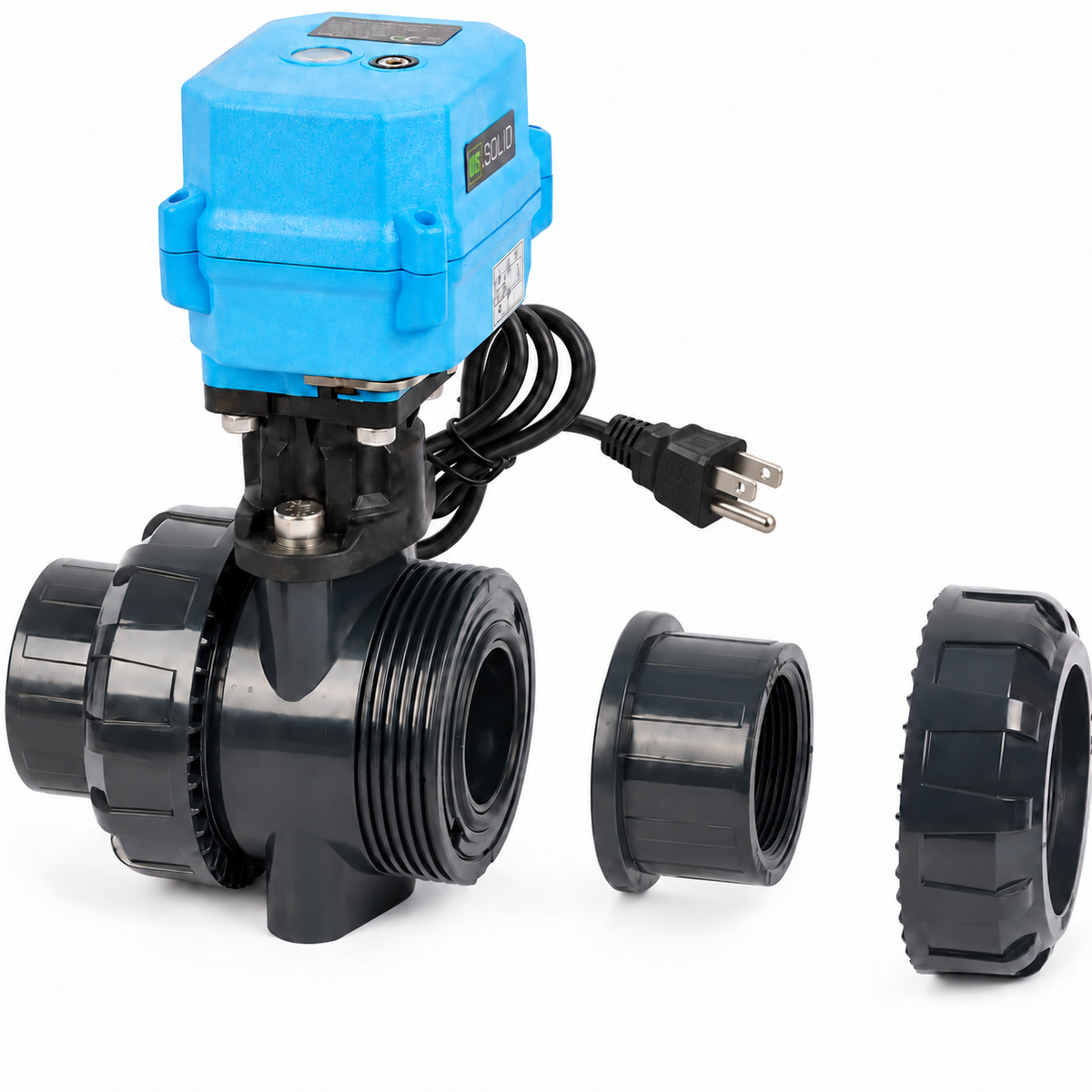

DESIGN RIMOVIBILE

APPLICAZIONI

PRESTAZIONI OPERATIVE

DOPO IL CABLAGGIO

SCOLLEGARE I CAVI

SPECIFICHE

QUALITÀ E SICUREZZA CERTIFICATE CE

FAQ

1. Qual è il grado di protezione dall'acqua di questa valvola?

L'alloggiamento del motore ha un grado di protezione IP67. Se installato permanentemente all'esterno, si consiglia di posizionarlo sotto una tettoia o in una scatola protettiva per evitare un'esposizione prolungata alla pioggia.

2. Qual è la differenza tra N.C. (Normalmente Chiuso) e N.O. (Normalmente Aperto) ?

In una valvola N.C., è chiusa in assenza di alimentazione e si apre quando viene alimentata. Al contrario, in una valvola N.O., è aperta in assenza di alimentazione e si chiude quando viene alimentata, bloccando il flusso di fluidi o gas.

3. Qual è la differenza tra passaggio totale e passaggio standard?

In una valvola a passaggio totale, il diametro interno della valvola è uguale al diametro del tubo a cui è collegata. In una valvola a passaggio standard, il diametro interno della valvola è inferiore al diametro del tubo.

4. Può essere utilizzata per l'acqua potabile?

Le specifiche indicano aria e acqua come fluidi compatibili. Verificare le approvazioni applicabili prima di utilizzare la valvola in impianti di acqua potabile.

5. Per le valvole a ritorno automatico, qual è il tempo di accensione minimo richiesto per l'accumulo di energia elettrica necessario per consentire la chiusura in caso di interruzione di corrente?

Per supportare il ritorno automatico, lasciare che il condensatore interno si carichi per 1-2 minuti prima di scollegare l'alimentazione.

6. Questa valvola può essere utilizzata con il propano?

Le specifiche elencano aria e acqua come fluidi compatibili. Il propano non è elencato; verificare la compatibilità prima di utilizzare la valvola con altri fluidi.

ATTENZIONE

1. Per i modelli a 2 fili con polarità inversa e a 3 fili, la valvola è diseccitata quando è completamente aperta o chiusa. Altri modelli potrebbero consumare una quantità trascurabile di energia quando sono completamente aperti, mentre il modello a 5 fili consuma energia anche quando è chiuso per mantenere attive le spie luminose. Consultare la scheda tecnica per informazioni dettagliate. Utilizzare il comando manuale integrato come descritto nelle istruzioni del prodotto. Non forzare l'attuatore o il corpo valvola manualmente. 3. Solo i modelli con ritorno automatico tornano in posizione chiusa in caso di interruzione di corrente. Tutti gli altri modelli rimangono nella posizione corrente. Se questo rappresenta un problema, si consiglia di acquistare un modello con ritorno automatico. 4. Sebbene le valvole a sfera motorizzate abbiano un grado di protezione IP67, che le rende resistenti agli spruzzi d'acqua, si raccomanda di racchiudere la valvola in un involucro protettivo se installata permanentemente all'esterno, per garantirne la durata nel tempo.

5. Queste valvole sono progettate con funzioni di limitazione della potenza, che consentono un'alimentazione continua senza rischio di surriscaldamento. Tuttavia, assicurarsi sempre di installare correttamente le valvole e di attenersi alle linee guida del produttore per garantire un funzionamento sicuro.

Attributi della valvola

Stati operativi:

Normalmente chiusa: la valvola è chiusa quando l'alimentazione è disattivata e si apre quando l'alimentazione è attiva.

Normalmente aperta: la valvola è aperta quando l'alimentazione è disattivata e si chiude quando l'alimentazione è attiva.

Tipi di porte:

Passo completo: Presenta un ampio passaggio interno, con conseguente bassa resistenza al flusso d'acqua.

Passo standard: Soddisfa i requisiti di utilizzo standard.

Grado di protezione:

Le valvole hanno un grado di protezione IP67. Il 6 in IP67 indica la completa tenuta alla polvere. Il 7 in IP67 indica la protezione contro l'immersione in acqua fino a 1 metro per 30 minuti. Sono adatte a una varietà di ambienti complessi, resistendo efficacemente all'ingresso di polvere e acqua per garantire un funzionamento affidabile.

SCHEMI DI CABLAGGIO

Per supportare il ritorno automatico, lasciare che il condensatore interno si carichi per 1-2 minuti prima di scollegare l'alimentazione.

TABELLA DI RESISTENZA CHIMICA DEI MATERIALI DI TENUTA DELLA VALVOLA A SFERA E SICUREZZA

Scarica il manuale utente here
