Introduzione
La pompa peristaltica offre un'erogazione precisa del fluido comprimendo tubi flessibili, risultando ideale per applicazioni che richiedono un trasferimento di fluidi accurato e privo di contaminazioni, come nei laboratori, nei dispositivi medici e nell'industria farmaceutica.

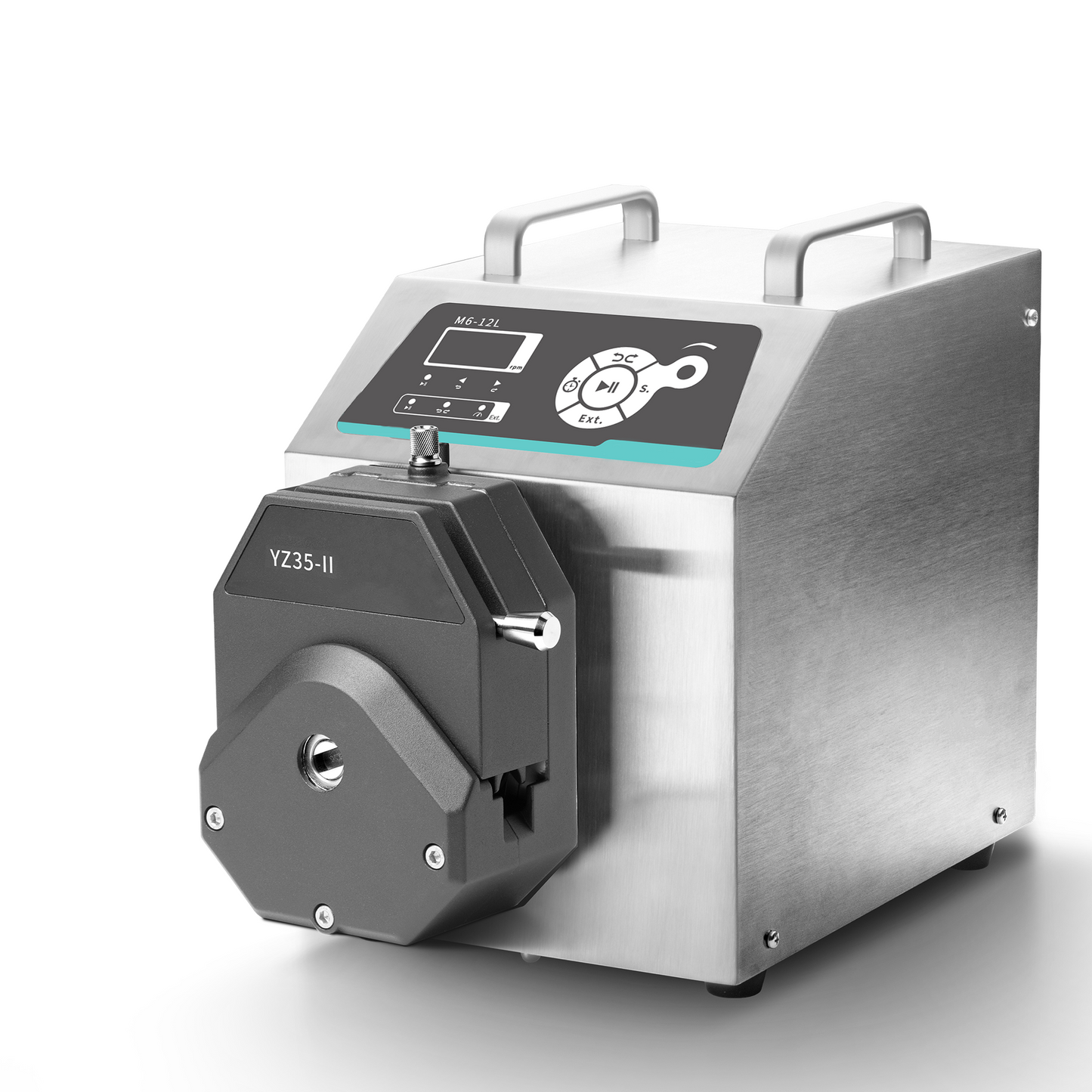

La pompa peristaltica U.S. Solid M6-12L è abbinata alla testa della pompa della serie YZ35, disponibile sia in PPS che in lega di alluminio.
Offre una gamma di velocità da 0,1 a 600 giri/min, che si traduce in una gamma di portata da 0,69 a 12000 mL/min. Alimentata da un motore passo-passo a circuito chiuso, la pompa eroga una coppia elevata, insieme a una significativa corsa di aspirazione e capacità di sollevamento. La regolazione della velocità può essere effettuata manualmente tramite una manopola digitale o automaticamente tramite l'interfaccia di controllo esterna, offrendo maggiore flessibilità e facilità d'uso.
Applicazioni
Caratteristiche
- Canale singolo: intervallo di portata da 0,69 a 12000 mL/min, velocità regolabile tramite manopola digitale (da 0,1 a 600 giri/min) e supporto per controllo esterno.
- Display LED a 3 cifre: mostra la velocità del motore in tempo reale.
- Alloggiamento in acciaio inox 304: impedisce ai liquidi di fuoriuscire e penetrare nei componenti interni.
- Motore passo-passo a circuito chiuso: basse vibrazioni e bassa rumorosità.
- PCB a triplo rivestimento: antipolvere, resistente all'umidità e antistatico.
- Supporto di comunicazione: compatibile con i protocolli RS-232 e RS485.
- Timer e memoria Funzioni
- Applicazioni versatili: Adatto ad ambienti industriali, supporta trasferimenti di liquidi ad alta portata e alta precisione.
Modello
| Modello di prodotto | Modello di guida | Modello della testa della pompa | Materiale della testa della pompa | Intervallo di portata | Tubi |
| USS-PP01011 | M6-12L | YZ35 (PPS) | PPS | 0,69-12000 | 73#,82# |
| USS-PP01012 | YZ35-II | lega di alluminio |
*Nota: la configurazione a canale singolo/doppio/triplo selezionata verrà abbinata alla corrispondente testa della pompa della serie AMC.
Elenco dei componenti
| ① | Attacco M6-12L x 1 | ④ | Manuale di istruzioni per l'uso x 1 | ||||||
| ② | Testina della pompa YZ35 x 1 | ⑤ | Manuale di istruzioni per la testa della pompa x 1 | ||||||
| ③ | 73#,82# - 1 pz ciascuno × 2m | ⑥ | Cavo di alimentazione x 1 | ||||||
*Per visualizzare la tabella completa su dispositivi mobili, scorri verso sinistra o verso destra sullo schermo.
Manuale utente
Per informazioni su come utilizzare questo prodotto, consultare rispettivamente il Manuale utente M6 Series Peristaltic Pump e il Manuale utente YZ35 Pump Head.
Dati tecnici
| Tipo | Tipo a velocità variabile (M6-12L) | Modello della testa della pompa | YZ35 |
| Velocità massima | 0,1-600 giri/min, regolabile | Intervallo di portata (per canale) | 0,69-12000 mL/min |
| Display | GUIDATO | Controllare | Manopola e pulsante |
| Intervallo di prova di temporizzazione | 0,5-999 secondi | Condizione Temperatura | 0-40℃ |
| Tipo di motore | Motore passo-passo a circuito chiuso | Comunicazione | RS232, RS485 (protocollo Modbus RTU) |
| Materiale per alloggi | Acciaio inossidabile 304 | Tariffa IP | IP31 |
| Tubo adatto | 26#,73#,82# | Alimentazione elettrica | 110 V CA |
| Risoluzione della velocità | 0,1 giri/min (0-100 giri/min), 1 giro/min (100-600 giri/min) | Consumo energetico | ≤300W |
| Segnale di controllo della velocità esterno | 0-5 V (standard); 0-10 V, 4-20 mA (opzionale) | Peso netto (unità) | 9,26 libbre |
*Per visualizzare la tabella completa su dispositivi mobili, scorri verso sinistra o verso destra sullo schermo.
Qualità e sicurezza certificate CE
FAQ
1. Che tipo di pompa peristaltica è questa? Quali sono le sue funzioni principali?
Essendo il tipo più semplice di pompa peristaltica, supporta le funzioni principali tra cui la regolazione della velocità, il controllo di avvio/arresto, l'inversione di direzione e il funzionamento a piena velocità. Inoltre, la serie M6 offre una semplice funzione di temporizzazione.
2. Ha una funzione di temporizzazione?
Sì, ha un timer di base. È possibile impostare la durata (max 999 secondi) e la pompa si arresterà automaticamente allo scadere del tempo. Il timer memorizza l'ultimo valore impostato. Nota: può essere impostato solo tramite i pulsanti (non tramite controllo esterno) e non supporta la programmazione per data o ora specifiche. Procedura di configurazione rapida (fare riferimento al manuale per i dettagli):
- Tenere premuto il pulsante Timer per 3-5 secondi.
- Impostare la durata desiderata ruotando la manopola di regolazione.
- Dopo aver impostato il tempo, premere nuovamente il pulsante Timer per uscire e regolare la velocità secondo necessità.
- Premere ancora una volta il pulsante Timer per avviare il ciclo temporizzato, dopodiché la pompa si arresterà automaticamente.
3. È possibile utilizzare il controllo esterno?
Sì. Si prega di notare che il pulsante e le manopole non funzioneranno più dopo il passaggio alla modalità di controllo esterno. In questa modalità, è possibile controllare esternamente solo l'avvio/arresto, l'inversione di direzione e la regolazione della velocità; la funzione di temporizzazione non è supportata. Dopo aver premuto il pulsante di controllo esterno, è possibile verificare le spie luminose per avvio/arresto, direzione e velocità. Se un indicatore è acceso, la funzione corrispondente può essere controllata esternamente. Gli indicatori possono accendersi in diverse combinazioni: uno acceso, due accesi o tutti e tre accesi. Se nessuno degli indicatori è acceso, l'unità non è in modalità di controllo esterno.
4. Quali tipi di tubi sono compatibili con questa pompa peristaltica?
I diametri dei tubi compatibili sono 26#, 73# e 82#. Il kit include un pezzo per ciascun diametro (73# e 82#), con una lunghezza di 2 metri per pezzo. Le informazioni sui diametri dei tubi più comuni sono fornite di seguito solo a titolo di riferimento e non implicano la piena compatibilità con tutti i diametri elencati.
5. Quali sono le differenze tra i modelli M6-3L, M6-6L e M6-12L della serie M6?
Le funzioni sono sostanzialmente identiche; la differenza principale risiede nella portata massima supportata.
