INTRODUZIONE
Questa U.S. Solid elettrovalvola pneumatica a 5 vie e 2 posizioni è un interruttore per il convogliamento dell'aria a qualsiasi dispositivo pneumatico, solitamente un attuatore, consentendo a un segnale relativamente piccolo di controllare un dispositivo di grandi dimensioni. Costituisce anche l'interfaccia tra i controllori elettronici e i sistemi pneumatici. Questa valvola consente il controllo pneumatico di posizione, portata, pressione e temperatura. Si tratta di una valvola 5/2, ovvero dotata di 5 porte: 2 porte di scarico attraverso le quali l'aria viene regolata in uscita, 2 porte di alimentazione che alimentano il sistema, 1 porta di alimentazione per l'ingresso della pressione dell'aria e 2 posizioni di flusso. Questa valvola è realizzata in lega di alluminio. I fori di montaggio della valvola sono passanti con una dimensione di 3,3 mm × 2.
CARATTERISTICHE
APPLICAZIONI
SPECIFICHE
| Modello | USS-PSV00039 | Marca | U.S. Solid |
|---|---|---|---|
| Misurare | 1/8" | Apertura di flusso | 12 millimetri |
| Materiale della valvola | Lega di alluminio | Tipo di valvola | 5 vie 2 posizioni |
| Tensione nominale | CC 12 V ± 10% | Attuale | 0,21 A |
| Potenza nominale | 2,5 W | Media applicabili | Aria filtrata |
| Livello di protezione | IP65 | Valore di flusso | 0,67 CV |
| Pressione di esercizio | 0,15 ~ 0,8 MPa | Temperatura di esercizio | -5°C - 50°C |
| Temperatura massima di esercizio | NPT | Stato operativo | Normalmente chiuso |

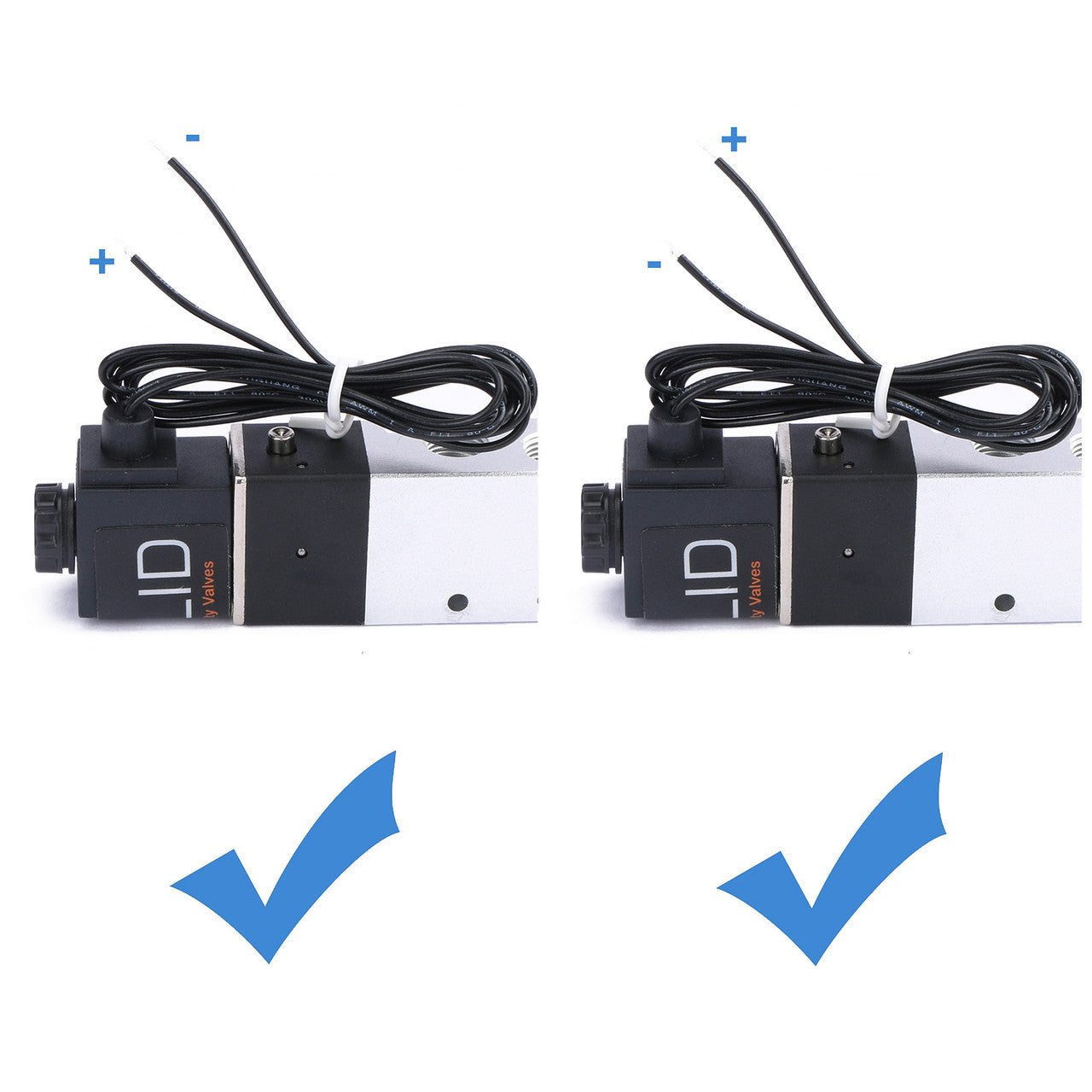

COME CABLARE
Il prodotto utilizza un cablaggio a scatola di giunzione e non è necessario distinguere tra poli positivi e negativi: è sufficiente collegare il cablaggio all'alimentatore.
INSTALLAZIONE
Le nostre valvole utilizzano due tipi standard di fori di montaggio per garantire un'installazione sicura e versatile: il foro passante e il foro filettato.
Foro passante: si tratta di un foro liscio e non filettato, progettato per consentire al corpo di una vite o di un bullone di passare liberamente attraverso la flangia di montaggio della valvola. Poiché non presenta filettature, l'installazione richiede il posizionamento di un dado e di una rondella separati sul lato opposto della superficie di montaggio, che fissano saldamente la valvola in posizione. I nostri fori passanti sono disponibili in due dimensioni comuni: 4,3 mm x 2 e 3,3 mm x 2. Si prega di verificare le specifiche del prodotto per confermare le dimensioni esatte.
Foro filettato: questo foro presenta filettature interne (maschi) corrispondenti a una specifica dimensione di vite, fungendo di fatto da dado a sé stante. È progettato per ricevere direttamente una vite o un bullone corrispondente, richiedendo semplicemente l'inserimento e il serraggio della vite. Questa soluzione è ideale per installazioni in cui è impossibile o poco pratico accedere o posizionare un dado separato sul lato posteriore. I nostri fori passanti sono disponibili in una dimensione comune: M4x0,7x2. Si prega di verificare le specifiche del prodotto per confermare le dimensioni esatte.
Attributi della valvola
Grado di protezione:
Le valvole hanno un grado di protezione IP65. La prima cifra 6 indica la completa tenuta alla polvere. La seconda cifra 5 indica la protezione contro i getti d'acqua da qualsiasi direzione. Sono adatti a una varietà di ambienti complessi, resistendo efficacemente all'infiltrazione di polvere e acqua per garantire un funzionamento affidabile.
FAQ
1. Qual è il grado di impermeabilità di questa valvola?
L'alloggiamento del motore ha un grado di protezione IP65. Se installato permanentemente all'esterno, si consiglia di posizionarlo sotto una tettoia o in una scatola protettiva per evitare un'esposizione prolungata alla pioggia.
2. Queste elettrovalvole possono essere utilizzate ininterrottamente per periodi prolungati?
Queste valvole devono essere alimentate per meno di 8 ore. Sebbene la maggior parte non superi i 18 W di potenza, le bobine si trovano in un'area circoscritta e possono bruciarsi se alimentate per troppo tempo. Si consiglia di utilizzare una ventola per computer per mantenere la bobina fresca se è necessario un funzionamento continuo.
3. Quanto tempo si deve attendere tra due utilizzi consecutivi di cinque ore della nostra elettrovalvola?
Si consiglia di attendere circa 20 minuti di raffreddamento tra due sessioni di funzionamento consecutive di 5 ore. Il tempo di raffreddamento esatto può variare a seconda della temperatura ambiente e delle condizioni operative.
4. Può essere utilizzato per l'acqua potabile?
SÌ. Questa valvola a sfera motorizzata è realizzata in lega di alluminio, priva di piombo e adatta all'uso in sistemi di acqua potabile.
5. Può essere utilizzato all'esterno?
Sebbene le elettrovalvole abbiano un grado di protezione IP65, che le rende resistenti agli spruzzi d'acqua, si consiglia di racchiuderle in un alloggiamento protettivo se installate permanentemente all'esterno per garantirne la durata a lungo termine.
Scarica il manuale utente here.
