Introduzione

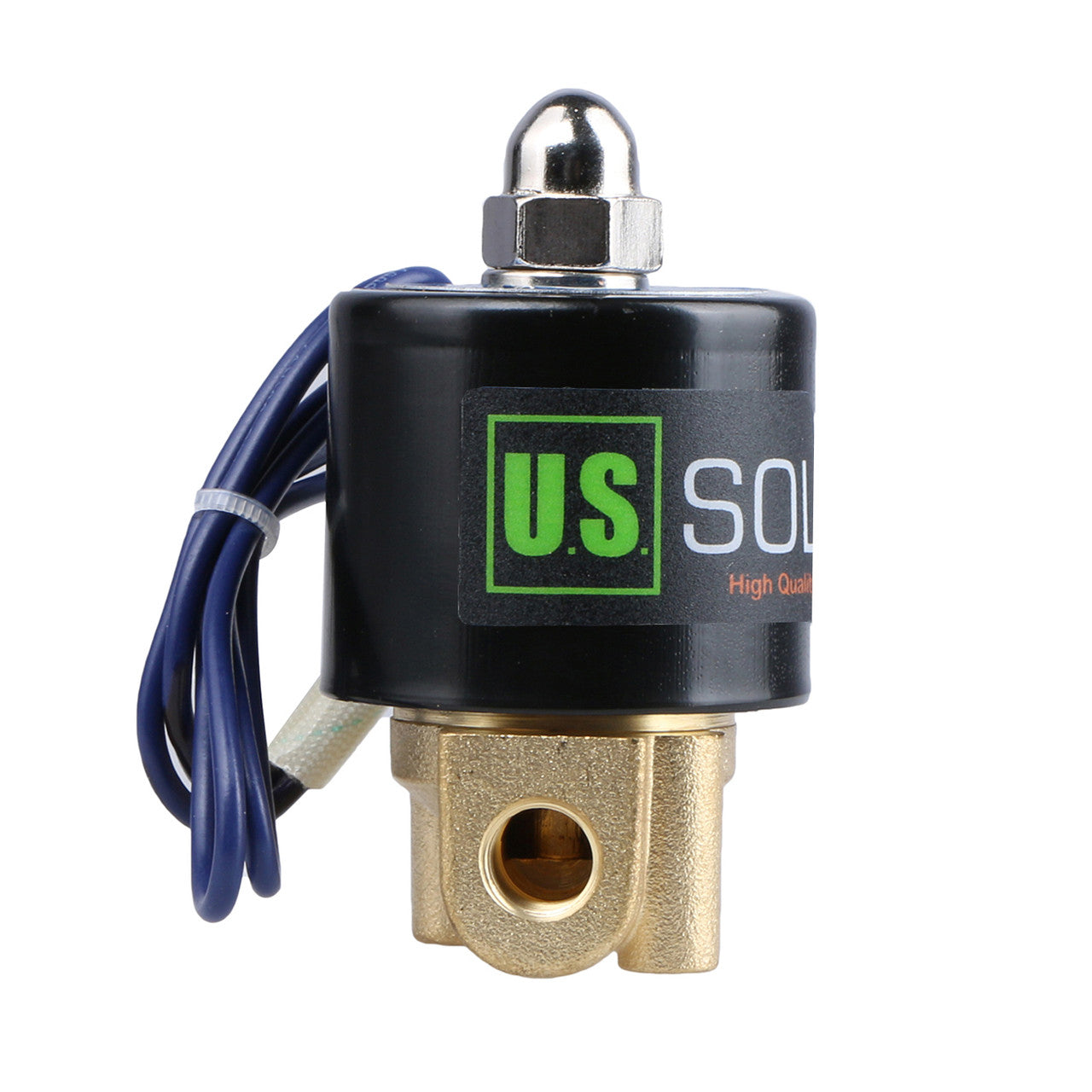

Un'elettrovalvola è un componente chiave nei sistemi di controllo dei fluidi, utilizzata in applicazioni come l'irrigazione, i motori a combustione e i sistemi pneumatici. Utilizza un segnale elettrico per attivare una bobina solenoide, generando un campo magnetico che muove uno stantuffo per aprire o chiudere la valvola. Ciò consente un controllo rapido e preciso del flusso di fluidi o gas, rendendo le elettrovalvole essenziali per il funzionamento efficiente del sistema.
I clienti hanno scelto questa valvola multiuso per: progetti fai da te, applicazioni a temperatura moderata, ricambio d'acqua per acquari, trombe d'aria o rimozione dell'umidità da un serbatoio d'aria.
Applicazioni
Caratteristiche
- Normalmente chiusa: chiusa in assenza di alimentazione, si apre in presenza di alimentazione.
- NPT / Filettatura G (1/8"): NPT (National Pipe Taper) e G (BSPP) per soddisfare diverse specifiche globali, garantendo una tenuta sicura con teflon tape.
- Materiale del corpo valvola: realizzato in ottone robusto. Non adatto per applicazioni con acqua potabile.
- Tempo di risposta rapido: si apre/chiude in meno di un secondo, con una durata di oltre un milione di cicli se sottoposta a manutenzione adeguata.
- Avviamento a bassa pressione: progettata per l'avviamento a bassa pressione, questa valvola può funzionare con una pressione minima, inferiore a 0,1 bar, garantendo versatilità in applicazioni a bassa pressione condizioni.
- Guarnizione NBR: dotata di una guarnizione NBR resistente all'olio, questa valvola offre una soluzione economica per carburanti, lubrificanti e fluidi idraulici in ambienti a temperatura moderata.
- Azione diretta: semplice, a risposta rapida e funziona a pressione zero.
Manuale utente
Per informazioni sull'utilizzo di questo prodotto, consultare user manual.
Dati tecnici
| Modello | USS2-00015 | Dimensione della porta | 1/8" | ||
| Tipo di filettatura | NPT / G | Materiale del corpo | Ottone | ||
| Tipo di operazione | Diretto | Tipo di cablaggio | filo di piombo | ||
| Modalità operativa | Normalmente chiuso | Apertura di flusso | 2,5 millimetri | ||
| Valore di flusso | 0,23 CV | Guarnizione/Diaframma/Sigillo | NBR | ||
| Tempo di funzionamento | ≤1s | Tensione nominale | CC 12 V, ± 10% | ||
| Grado di protezione IP | IP65 | Energia | 14 O | ||
| Temperatura di esercizio | 23℉-176℉ (-5℃-80℃) | Viscosità del liquido adatta | 20 cst sotto | ||
| Pressione di esercizio | Aria/Acqua/Gasolio/Cherosene: 0-7 Bar (0-101 PSI); Olio: 0-5 Bar (0-72 PSI) | Supporti adatti | Aria, acqua, gasolio, cherosene, ecc. | ||
| Peso netto | 0,66 libbre | Dimensioni del prodotto | 2,98"x1,66"x1,74" | ||
*Per visualizzare la tabella completa su dispositivi mobili, scorrere verso sinistra o destra sullo schermo.
Principio di funzionamento
- Le elettrovalvole ad azione diretta funzionano utilizzando la forza elettromagnetica per sollevare direttamente lo stantuffo quando sono eccitate, consentendo il passaggio del flusso, mentre una molla lo riporta in posizione chiusa quando non è eccitato. Sono caratterizzate da una struttura semplice e una risposta rapida, ma sono limitate ad applicazioni a bassa pressione e a piccole portate, incluso il vuoto. sistemi.
- Le elettrovalvole pilotate funzionano aprendo prima una piccola valvola pilota quando viene eccitata, che poi utilizza la pressione del sistema per azionare la valvola principale. Quando viene diseccitata, la valvola pilota si chiude e la valvola principale si ripristina. Questa progettazione consente un controllo efficiente di sistemi ad alta pressione e ad alta portata con un consumo energetico minimo, sebbene richieda una pressione di esercizio minima per funzionare correttamente.
FAQ
Problema 1: Quale materiale di tenuta, VITON o NBR, è più adatto per l'uso con benzina, cherosene o altri prodotti petroliferi?
VITON. È la scelta migliore grazie alla sua eccellente resistenza alle alte temperature, agli agenti chimici e ai carburanti. Per applicazioni a lungo termine Per applicazioni impegnative, il VITON supera l'NBR.
Problema 2: Queste elettrovalvole possono essere utilizzate ininterrottamente per periodi prolungati?
Queste valvole devono essere alimentate per meno di 8 ore. Sebbene la maggior parte non superi i 18 W di potenza, le bobine si trovano in un'area circoscritta e possono bruciarsi se alimentate per troppo tempo. Si consiglia di utilizzare una ventola per computer per mantenere la bobina fresca se è necessario un funzionamento continuo.
Problema 3: Quanto tempo si deve attendere tra due utilizzi consecutivi di cinque ore della nostra elettrovalvola?
Si consiglia di attendere circa 20 minuti di raffreddamento tra due sessioni di funzionamento consecutive di 5 ore. Il tempo di raffreddamento esatto può variare a seconda della temperatura ambiente e delle condizioni operative.
Problema 4: Quanto dura un'elettrovalvola?
Con una durata di oltre un milione di cicli se sottoposta a corretta manutenzione, la longevità effettiva può variare a seconda di fattori quali condizioni operative, tipo di fluido, pressione, temperatura e pratiche di manutenzione.
Problema 5: Può essere utilizzata per l'acqua potabile?
NO. Questa elettrovalvola è realizzata in ottone, che contiene piombo, e non deve essere utilizzata per l'acqua potabile.
Problema 6: Può essere utilizzata all'esterno?
Sebbene le elettrovalvole abbiano un grado di protezione IP65, che le rende resistenti agli spruzzi d'acqua, si consiglia di racchiuderle in un alloggiamento protettivo se installate permanentemente all'esterno per garantirne una lunga durata.
Problema 7: Cosa significa? La freccia sul corpo valvola indica?
La freccia sulla valvola indica la direzione del flusso. La maggior parte delle valvole U.S. Solid sono unidirezionali, il che significa che sono progettate per funzionare correttamente solo quando il fluido scorre nella direzione indicata dalla freccia. Se installate nella direzione opposta, la valvola potrebbe non funzionare correttamente (ad esempio, una valvola normalmente chiusa potrebbe non chiudersi).
Problema 8: Qual è la differenza tra N.C. (Normalmente chiusa) e N.O. (Normalmente aperta)?
- Normalmente chiusa (NC): la valvola rimane chiusa in assenza di alimentazione, aprendosi solo quando alimentata. Ideale per applicazioni a sicurezza intrinseca.
- Normalmente aperta (NO): la valvola rimane aperta in assenza di alimentazione, chiudendosi solo quando alimentata. Ideale per applicazioni a sicurezza intrinseca. applicazioni.
CABLAGGIO
Polarità
Per le valvole con 2 fili, la valvola si attiverà indipendentemente dal terminale a cui è collegato ciascun filo (+ o -). Alcune unità, come quelle illustrate a sinistra, includono un filo di terra. Aprire il connettore e cercare il simbolo di terra, mostrato nell'angolo della Figura. Per le valvole con filo di terra, assicurarsi di collegare a terra la valvola. Per gli altri due fili, la valvola si attiverà indipendentemente dal terminale a cui è collegato ciascun filo (+ o -).
Precauzioni
- Si consiglia di filtrare il fluido prima dell'uso per evitare che le impurità blocchino la valvola, causando una chiusura incompleta.
- Direzione del flusso: durante l'installazione, assicurarsi che la freccia sul corpo valvola sia allineata con la direzione del flusso del fluido. Se è possibile una pressione inversa, installare una valvola di ritegno per impedire il riflusso.
- Per garantire prestazioni ottimali e prolungare la durata dell'elettrovalvola, installarla orizzontalmente con la bobina rivolta verticalmente verso l'alto. Evitare l'orientamento verticale o all'indietro della bobina.
- L'elettrovalvola genera calore durante il funzionamento. Evitare il contatto diretto con le mani.
- Le elettrovalvole che sono state fuori servizio per un periodo prolungato devono essere pulite per rimuovere eventuali impurità o condensa accumulate prima dell'uso.
- Per garantire una tenuta sicura, utilizzare sempre Teflon tape quando si collegano thread NPT / G.
*Importante: i segni di spunta (√) indicano solo l'idoneità condizionale; le croci (×) indicano l'incompatibilità totale.
