Valvola a sfera motorizzata a 3 vie in UPVC da 3/4" (tipo L), estremità con raccordo a unione e presa, ritorno automatico a 2 fili, 24 V CC, con comando manuale.

Le dimensioni maggiori della nostra serie di valvole a sfera (1-1/4", 1-1/2" e 2") sono fornite di serie con attacchi a innesto per l'incollaggio con cemento solvente e una struttura a raccordo per facilitare l'installazione e la manutenzione, in sostituzione dei comuni raccordi filettati come NPT o G.
Questo design a raccordo consente di installare o rimuovere il corpo valvola più facilmente per la manutenzione o la sostituzione, senza tagliare il tubo o ruotare il corpo valvola stesso.
Gli innesti a innesto sono realizzati secondo uno standard USA. Si prega di notare che il diametro interno dell'innesto (I.D.) può variare a seconda dello standard nazionale, anche per la stessa dimensione nominale, come 1-1/4". Per altri standard di connessione, inclusi lo standard britannico, lo standard industriale giapponese o altri, si prega di contattare il nostro servizio clienti.

Problema 2: Una valvola a 3 vie ha uno stato normalmente aperto o normalmente chiuso?

Per le valvole a 3 vie, ON e OFF devono essere intesi come due diverse posizioni del percorso di flusso, piuttosto che semplicemente normalmente aperto o normalmente chiuso. Ogni posizione ON/OFF corrisponde a uno specifico percorso di flusso. Nei modelli con ritorno automatico, la valvola torna al suo percorso di flusso OFF predefinito in caso di interruzione di corrente.

Problema 3: Come scegliere il tipo di percorso di flusso a 3 vie corretto?

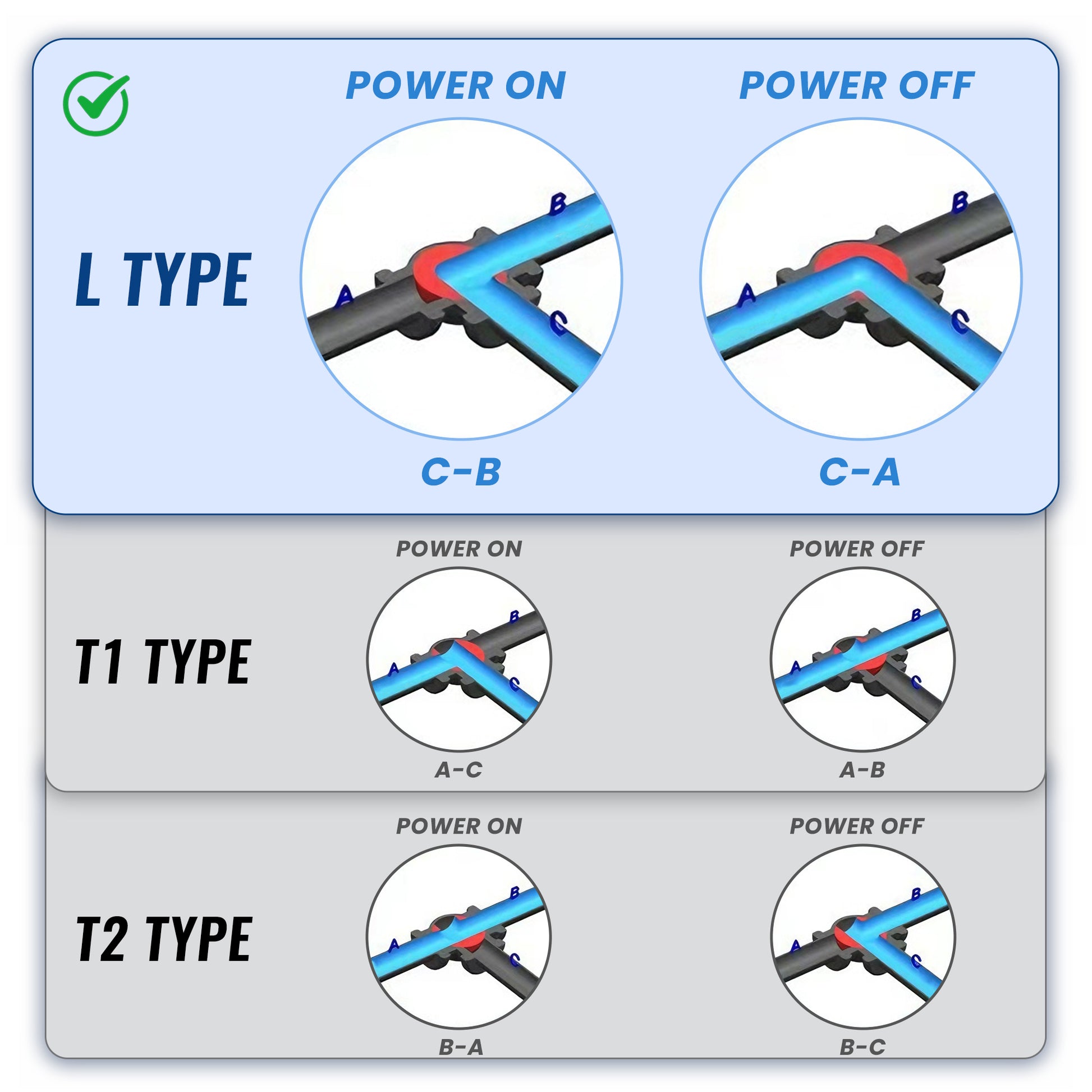

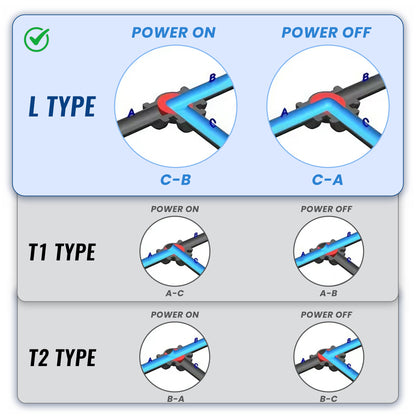

Questa valvola a sfera elettrica a 3 vie è disponibile in tre configurazioni di flusso: tipo a L, tipo a T T1 e tipo a T T2. Gli schemi mostrano il percorso di flusso corrispondente per ciascuna configurazione quando la valvola è in posizione ON e OFF.
Si noti che ON e OFF corrispondono a percorsi di flusso diversi. Per le istruzioni di cablaggio specifiche per il proprio modello, fare riferimento alla sezione Schemi di cablaggio. Un collegamento come C-B significa che le due porte sono aperte l'una verso l'altra, non hanno una direzione di flusso fissa.

Problema 4: Quali precauzioni si applicano ai modelli con ritorno automatico?

La valvola a sfera con ritorno automatico richiede un tempo di accensione minimo di 60 secondi (≥60s). Questo passaggio è obbligatorio durante la prima messa in servizio o dopo un'interruzione di corrente prolungata per garantire un funzionamento affidabile del ripristino automatico. Prima di utilizzare il comando manuale, scollegare sempre l'alimentazione. Per i modelli con ritorno automatico, attendere un breve periodo dopo lo scollegamento dell'alimentazione prima di azionare manualmente la valvola, poiché l'attuatore necessita di tempo per scaricarsi; in caso contrario, la valvola potrebbe risultare difficile da ruotare manualmente.

Problema 5: Questo modello è dotato di funzione manuale?

Sì. La funzione di comando manuale consente di controllare la posizione della valvola durante un'interruzione di corrente. Una chiave esagonale è inclusa con la valvola per questo scopo.
Prima di azionare manualmente la valvola, è necessario scollegare l'alimentazione. Ruotare la valvola seguendo gli indicatori "O" e "S": "O" = ON, "S" = OFF. La valvola deve essere ruotata completamente in posizione ON o OFF; non lasciarla in posizione intermedia, poiché ciò potrebbe danneggiarla. Per i modelli con ritorno automatico, attendere un breve periodo dopo aver scollegato l'alimentazione prima di azionare manualmente la valvola.

Problema 6: Come leggere la finestra degli indicatori?

La freccia esterna indica la posizione della valvola. Quando la freccia punta a "0", la valvola è in posizione OFF; quando punta a "90", la valvola è in posizione ON.

Problema 7: Cos'è un raccordo a unione?

Un raccordo a unione è una struttura di valvola smontabile che consente di rimuovere più facilmente il corpo valvola per la manutenzione o la sostituzione senza tagliare il tubo. Su questo prodotto, le estremità di collegamento del tubo sono porte a innesto rapido progettate per l'incollaggio con cemento solvente.

Problema 8: Cosa bisogna notare riguardo ai quattro principali metodi di controllo?

Si prega di prestare attenzione al tipo di cablaggio al momento dell'acquisto. Solo i modelli con ritorno automatico torneranno automaticamente al percorso di flusso predefinito OFF in caso di interruzione di corrente. Gli altri metodi di controllo non si ripristinano automaticamente dopo un'interruzione di corrente e rimarranno nel percorso di flusso corrente.
