소개

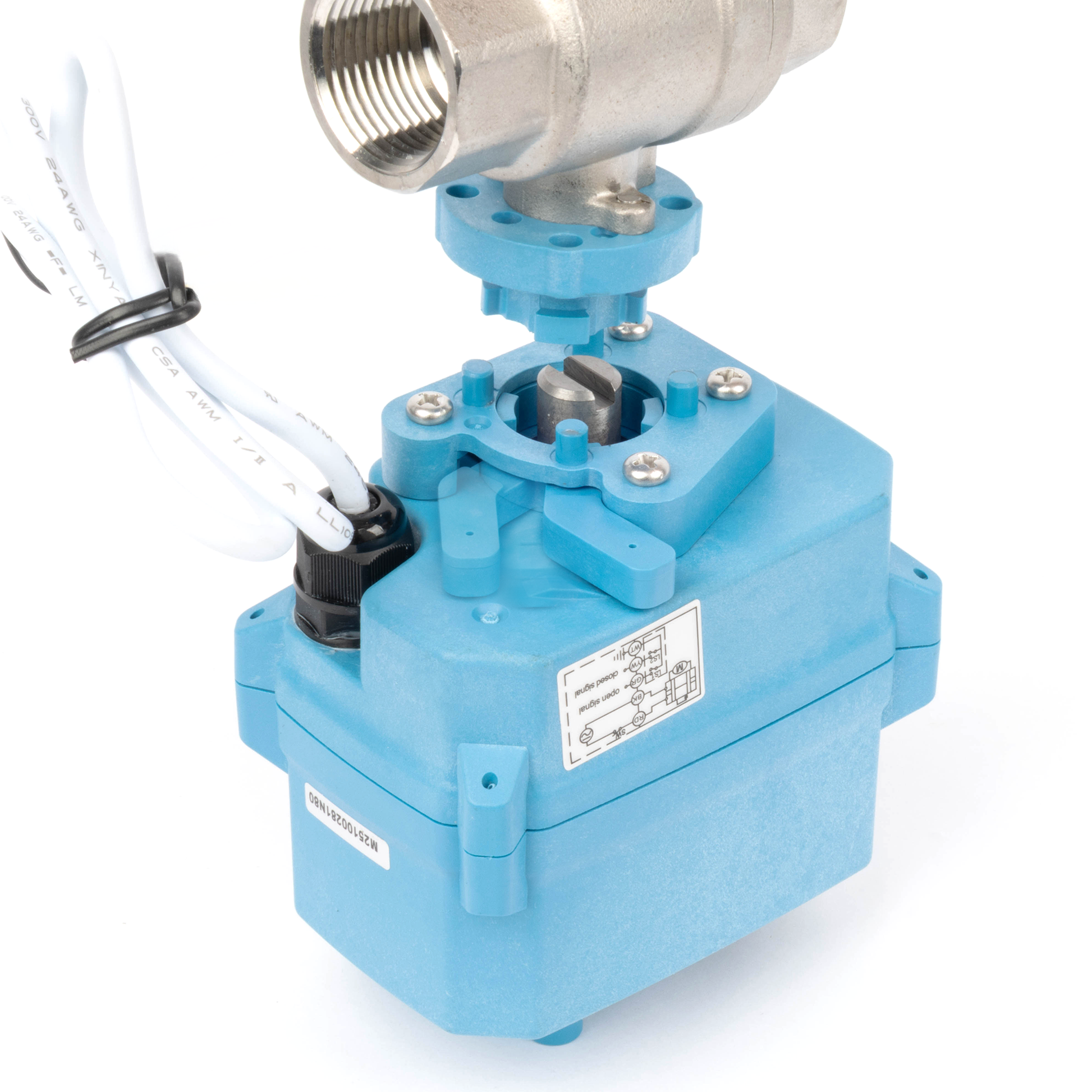

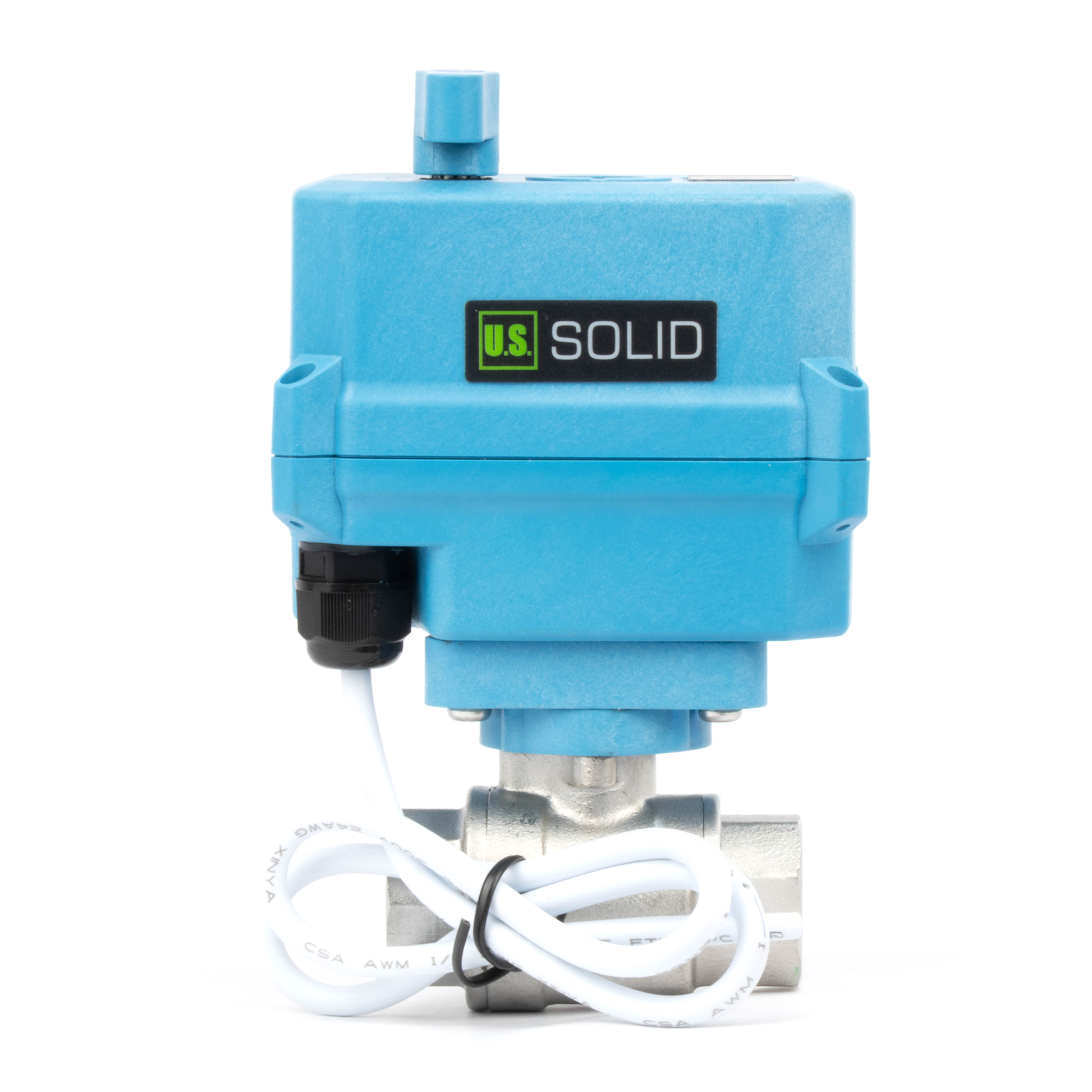

전동 볼 밸브는 다양한 용도에서 필수적인 장비입니다. 배관을 분리해야 하는 기존 밸브와 달리, 이 모델은 혁신적인 퀵 마운트 메커니즘을 특징으로 합니다. 간단한 레버 조작으로 액추에이터를 몇 초 만에 분리할 수 있어, 가동 중지 시간을 최소화하면서 장치를 교체하거나 검사를 수행하는 데 적합합니다.
2선식 자동 복귀 모델은 전원 공급이 중단될 경우 밸브를 닫아야 하는 상황에 적합합니다. 밸브는 전원이 공급되면 열리고, 광범위한 DC12~24V 또는 AC24V 입력 덕분에 높은 효율로 안정적으로 작동합니다. 밸브를 닫으려면 신호를 제거하거나 전원을 차단하면 됩니다. 이 밸브는 간단한 온/오프 스위치로 작동할 수 있어 편리합니다. 전원이 공급되면 열린 상태를 유지하고 전원이 차단되면 자동으로 닫힙니다.
스테인리스 스틸 볼 밸브는 NSF 인증을 받았으므로 식수관에 설치할 수 있습니다.
특징
적용 분야
작동 성능
배선 후
|
전선을 분리하세요
|
사양
| 모델 | USS-MSV60001 | 상표 | U.S. Solid |
|---|---|---|---|
| 크기 | 1/2인치 | 배선 유형 | 2선식 자동 복귀 |
| 밸브 재질 | 스테인리스 스틸 | 평생 | 70,000회 (시험 압력 0.4MPa, 중간 정도의 물) |
| 개점/폐점 시간 | ≤3초 | 정격 전압 | DC 12-24V 및 AC 24V |
| 최대 출력 | 11 W | 액체 온도 | 2℃ ~ 90℃ |
| 토크력 | 7 N m | 케이블 길이 | 0.5m |
| 나사산 유형 | NPT | 운영 상태 | 상시 닫힘 |
| 환경 온도 | -15℃ ~ 60℃ | 인클로저 등급 | IP67 |
| 최대 작동 압력 | 1 MPa | 고정자 전류 | 0.6 에이 |
자주 묻는 질문
1. 이 밸브의 방수 등급은 무엇입니까?
모터 하우징은 IP67 등급의 방수 기능을 제공합니다. 실외에 영구적으로 설치하는 경우, 장시간 비에 노출되는 것을 방지하기 위해 덮개 아래 또는 보호 상자 안에 설치하는 것이 좋습니다.
2. N.C.(Normally Closed)와 N.O.(Normally Open)의 차이점은 무엇입니까?
(상시 개방) ?상시 개방 밸브는 전원이 없을 때 닫혀 있고 전원이 공급되면 열립니다. 반대로 상시 개방 밸브는 전원이 없을 때 열려 있고 전원이 공급되면 닫혀 유체 또는 가스의 흐름을 차단합니다.
3. 풀 포트 밸브와 스탠다드 포트 밸브의 차이점은 무엇입니까?
풀 포트 밸브는 밸브의 내경이 연결된 파이프의 내경과 동일합니다.
표준 포트 밸브에서 밸브의 내경은 파이프 크기보다 작습니다.4. 식수용으로 사용할 수 있습니까?
네.
전동 볼 밸브는 무연 스테인리스강으로 제작되었으며 NSF 인증을 받았습니다.5. 자동 복귀 밸브의 경우, 전원이 꺼졌을 때 밸브가 닫히도록 전기적 저장을 위해 필요한 최소 작동 시간은 얼마입니까?
전원이 차단되었을 때 자동 재설정 기능을 보장하려면 2선식 자동 복귀 전동 볼 밸브의 커패시터를 충전하기 위해 약 1분 동안 장치에 전원을 공급해야 합니다.
경고
1. 2선식 역극성 및 3선식 모델의 경우 밸브가 완전히 열리거나 닫히면 전원이 차단됩니다. 다른 모델은 완전히 열렸을 때 아주 적은 양의 전력을 소비할 수 있으며, 5선식 모델은 닫혔을 때 표시등이 작동하도록 에너지를 소비합니다. 자세한 내용은 사양서를 참조하십시오.
2.본 사양서에 나와 있는 밸브는 수동으로 작동하도록 설계되지 않았습니다. 밸브를 수동으로 열거나 닫으려고 하면 밸브가 손상되거나 부상을 입을 수 있습니다.
3.자동 복귀 모델만 정전 시 닫힌 위치로 복귀합니다. 다른 모든 모델은 현재 위치를 유지합니다. 이것이 우려되는 사항이라면 자동 복귀 모델 구매를 고려해 보십시오.
4. 전동 볼 밸브는 IP67 등급으로 물 분무에 대한 저항력을 갖추고 있지만, 장기적인 내구성을 보장하기 위해 실외에 영구적으로 설치하는 경우 보호 하우징에 밸브를 넣는 것이 좋습니다.
5. 이 밸브는 전력 제한 기능이 설계되어 있어 과열 위험 없이 지속적으로 작동할 수 있습니다. 그러나 안전한 작동을 유지하려면 항상 올바른 설치와 제조업체 지침 준수를 확인하십시오.
밸브 속성
작동 상태:
상시 닫힘: 전원이 꺼져 있을 때 밸브가 닫히고 전원이 켜지면 열립니다.
상시 열림: 전원이 꺼져 있을 때 밸브가 열려 있고 전원이 켜지면 닫힙니다.
포트 유형:
풀 포트: 내부 통로가 넓어 물 흐름 저항이 낮습니다.
표준 포트: 일반적인 사용 요구 사항을 충족합니다.
방진 등급:
밸브는 IP67 등급의 방진 등급을 갖추고 있습니다. IP67에서 6은 완벽한 방진을 의미합니다. IP67에서 7은 1미터 수심에서 30분간 침수 방지를 의미합니다. 다양한 복잡한 환경에 적합하며, 먼지와 물의 침투를 효과적으로 차단하여 안정적인 작동을 보장합니다.
배선도
참고: 전원이 차단될 때 자동 재설정 기능이 제대로 작동하려면 2선식 자동 복귀 모터식 볼 밸브의 콘덴서를 충전하기 위해 약 1분 동안 장치에 전원을 공급해야 합니다.
사용자 설명서 다운로드 here
소개
전동 볼 밸브는 다양한 분야에서 필수적인 장비입니다. 배관을 분리해야 하는 기존 밸브와 달리, 이 모델은 혁신적인 퀵 마운트 메커니즘을 특징으로 합니다. 간단한 레버 조작으로 액추에이터를 몇 초 만에 분리할 수 있어, 가동 중지 시간을 최소화하면서 밸브를 교체하거나 점검하기에 적합합니다.
2선식 자동 복귀 모델은 전원 공급이 중단될 경우 밸브를 닫아야 하는 상황에 적합합니다. 전원이 공급되면 밸브가 열리고, DC 12~24V 또는 AC 24V의 광범위한 입력 덕분에 높은 효율로 안정적으로 작동합니다. 밸브를 닫으려면 신호를 제거하거나 전원을 차단하면 됩니다. 이 밸브는 간단한 온/오프 스위치로 작동할 수 있어 편리합니다. 전원이 공급되면 열린 상태를 유지하고 전원이 차단되면 자동으로 닫힙니다.
스테인리스 스틸 볼 밸브는 NSF 인증을 받았으므로 식수관에 설치할 수 있습니다.
특징
적용 분야
작동 성능
배선 후
배선 분리
사양
| 모델 | USS-MSV60001 | 상표 | U.S. Solid |
|---|---|---|---|
| 크기 | 1/2인치 | 꼬임형 | 2선식 자동 복귀 |
| 밸브 재질 | 스테인리스 스틸 | 평생 | 70,000회 (시험 압력 0.4MPa, 중간 정도의 물) |
| 개점/폐점 시간 | ≤3초 | 정격 전압 | DC 12-24V 및 AC 24V |
| 최대 출력 | 11 W | 액체 온도 | 2℃ ~ 90℃ |
| 토크력 | 7 N m | 케이블 길이 | 0.5m |
| 나사산 유형 | NPT | 운영 상태 | 상시 닫힘 |
| 환경 온도 | -15℃ ~ 60℃ | 인클로저 등급 | IP67 |
| 최대 작동 압력 | 1 MPa | 고정자 전류 | 0.6 에이 |
자주 묻는 질문
1. 이 밸브의 방수 등급은 무엇입니까?
모터 하우징은 IP67 등급의 방수 기능을 제공합니다.
실외에 영구적으로 설치하는 경우, 장시간 비에 노출되는 것을 방지하기 위해 덮개 아래 또는 보호 상자 안에 설치하는 것이 좋습니다.2. N.C.(Normally Closed)와 N.O.(Normally Open)의 차이점은 무엇입니까?
N.C. 밸브는 전원이 없을 때 닫혀 있고 전원이 공급되면 열립니다. 반대로 N.O. 밸브는... 밸브는 전원이 없을 때는 열려 있고, 전원이 공급되면 닫혀 유체 또는 가스의 흐름을 차단합니다.
3. 풀 포트 밸브와 스탠다드 포트 밸브의 차이점은 무엇인가요?
풀 포트 밸브는 밸브의 내경이 연결된 파이프의 내경과 같습니다. 스탠다드 포트 밸브는 밸브의 내경이 파이프 크기보다 작습니다.
4. 이 밸브는 식수용으로 사용할 수 있나요?
네. 전동 볼 밸브는 무연 스테인리스강으로 제작되었으며 NSF 인증을 받았습니다.
5. 자동 복귀 밸브의 경우, 전원이 꺼졌을 때 밸브가 닫히도록 전기적 저장을 위해 필요한 최소 작동 시간은 얼마입니까?
전원이 차단되었을 때 자동 재설정 기능을 보장하려면 2선식 자동 복귀 전동 볼 밸브의 커패시터를 충전하기 위해 약 1분 동안 장치에 전원을 공급해야 합니다.
경고
1. 2선식 역극성 및 3선식 모델의 경우 밸브가 완전히 열리거나 닫히면 전원이 차단됩니다. 다른 모델은 완전히 열렸을 때 아주 적은 양의 전력을 소비할 수 있으며, 5선식 모델은 닫혔을 때 표시등이 작동하도록 에너지를 소비합니다. 자세한 내용은 사양서를 참조하십시오.
2.본 사양서에 나와 있는 밸브는 수동으로 작동하도록 설계되지 않았습니다. 밸브를 수동으로 열거나 닫으려고 하면 밸브가 손상되거나 부상을 입을 수 있습니다.
3.자동 복귀 모델만 정전 시 닫힌 위치로 복귀합니다. 다른 모든 모델은 현재 위치를 유지합니다. 이것이 우려되는 사항이라면 자동 복귀 모델 구매를 고려해 보십시오.
4. 전동 볼 밸브는 IP67 등급으로 물 분무에 대한 저항력을 갖추고 있지만, 장기적인 내구성을 보장하기 위해 실외에 영구적으로 설치하는 경우 보호 하우징에 밸브를 넣는 것이 좋습니다.
5. 이 밸브는 전력 제한 기능이 설계되어 있어 과열 위험 없이 지속적으로 작동할 수 있습니다. 그러나 안전한 작동을 유지하려면 항상 올바른 설치와 제조업체 지침 준수를 확인하십시오.
밸브 속성
작동 상태:
상시 닫힘: 전원이 꺼져 있을 때 밸브가 닫히고 전원이 켜지면 열립니다.
상시 열림: 전원이 꺼져 있을 때 밸브가 열려 있고 전원이 켜지면 닫힙니다.
포트 유형:
풀 포트: 내부 통로가 넓어 물 흐름 저항이 낮습니다.
스탠다드 포트: 일반적인 사용 요구 사항을 충족합니다.
침투 보호 등급:
밸브는 IP67 등급의 침투 보호 기능을 갖추고 있습니다. IP67에서 6은 완벽한 방진을 의미하며, 7은 1미터 수심에서 30분간 침수 방지를 의미합니다. 다양한 복잡한 환경에 적합하며, 먼지와 물의 침투를 효과적으로 차단하여 안정적인 작동을 보장합니다.
침투 보호 등급:
배선도
참고: 전원이 차단될 때 자동 재설정 기능이 제대로 작동하려면 2선식 자동 복귀 모터식 볼 밸브의 콘덴서를 충전하기 위해 약 1분 동안 장치에 전원을 공급해야 합니다.
사용자 설명서 다운로드 here
