소개

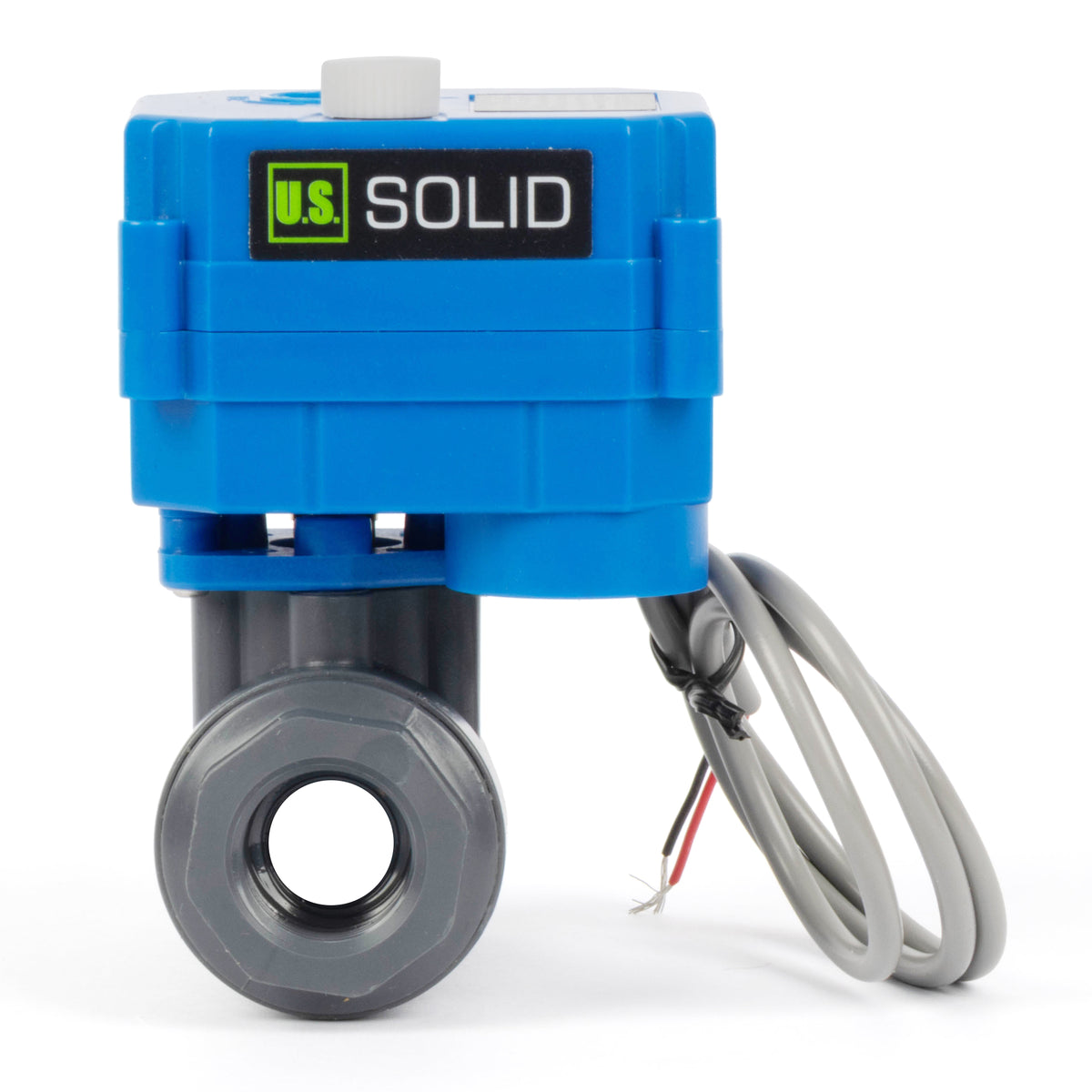

본 UPVC 전동 볼 밸브 시리즈는 기존 UPVC 전동 볼 밸브를 기반으로 수동 기능을 추가한 업그레이드 버전입니다. 전동 제어의 편리함과 수동 제어의 안전성을 결합하여 다양한 작업 환경에 적합합니다.
이 밸브는 2선식 자동 리셋 방식을 채택했습니다.
응용 분야
특징
- 상시 열림: 전원이 공급되지 않을 때 열려 있고, 전원이 공급되면 닫힙니다.
- NPT / G 나사산: NPT (National Pipe Taper) 및 G (BSPP) 나사산을 사용하여 다양한 글로벌 규격을 충족하며, teflon tape과 함께 안전한 밀봉을 보장합니다.
- 밸브 본체 재질: UPVC 재질로 제작되어 내식성이 뛰어나고, 가격이 저렴하며, 가볍고 설치가 간편합니다. 황동 및 스테인리스강보다 내열 및 내압성이 낮습니다.
- 9V-36V AC/DC: 전체 전압 범위에서 효과적으로 작동하는 이 전동 볼 밸브는 밸브를 열거나 닫습니다. 6~8초 내에 작동합니다.
- 2선 자동 복귀: 간단한 2선 연결로 전원이 차단되면 자동으로 안전 상태로 복귀합니다.
- 수동 기능: 전용 손잡이를 통해 비상 작동이 가능하며, 전원 없이도 밸브를 신속하게 열거나 닫을 수 있습니다.
7611>
사용자 설명서
본 제품 사용 방법은
7604>를 참조하십시오.
기술 데이터
7560>
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하십시오.
CE 인증 품질 및 안전
7612>
7613>
수동 작동
참고: 2선식 자동 리셋 모델의 경우, 수동 작동 전에 콘덴서가 완전히 방전될 때까지 잠시 기다린 후 핸드휠을 돌리십시오.
빨간색 화살표
위치 표시기 ②의 빨간색 화살표가 "0"(파이프에 수직)을 가리키면 밸브가 완전히 닫힌 것입니다. 마찬가지로, "90"(파이프에 평행)을 가리키면 밸브가 완전히 열린 것입니다.
단계
- 수동 작동 전에 밸브의 전원이 꺼져 있는지 확인하십시오. 상태.
- 먼저, 핸드휠을 부드럽게 위로 당기세요. 이때, 핸드휠을 돌리면 통로가 열리거나 닫힙니다. 위로 당길 때 막대가 살짝 들리는 것을 느낄 수 있습니다. 만약 들리지 않으면, 돌려서 위치를 조정해 보세요.
- 과도한 힘을 사용하지 마세요. 돌리는 동안 표시창의 빨간색 선에 주의하여 과조작을 방지하세요.
- 수동 조작이 완료되면, 핸드휠을 아래로 눌러 전기 기능이 정상적으로 작동하는지 확인하세요.
자주 묻는 질문
문제 1: N.C.(Normally Closed)와 N.O.(Normally Open)의 차이점은 무엇인가요? (상시 열림)?
- 상시 닫힘(NC): 전원이 꺼져 있을 때 밸브는 닫힌 상태를 유지하고, 전원이 공급될 때만 열립니다. 안전 차단 기능이 있는 닫힘 용도에 적합합니다.
- 상시 열림(NO): 전원이 꺼져 있을 때 밸브는 열린 상태를 유지하고, 전원이 공급될 때만 닫힙니다. 안전장치가 필요한 개방형 애플리케이션에 이상적입니다.
문제 2: 풀 포트와 스탠다드 포트의 차이점은 무엇입니까?
- 풀 포트: 파이프 직경과 일치하며 유량 제한이 최소화되어 높은 유량과 낮은 압력 강하에 이상적입니다.
- 스탠다드 포트: 파이프 직경보다 작아 저항이 높으며 일반적인 유량 및 압력 요구 사항에 적합합니다.
문제 3: 이 밸브를 식수용으로 사용할 수 있습니까?
아니요. 이 밸브는 산업용 등급이며 식수용으로는 권장되지 않습니다.
문제 4: 자동 복귀 밸브의 경우, 전원이 차단될 때 밸브가 닫히도록 전기 저장을 위해 필요한 최소 온타임은 얼마입니까? 꺼져 있습니까?
전원이 차단되었을 때 자동 리셋 기능이 제대로 작동하려면 2선식 자동 복귀 모터식 볼 밸브의 콘덴서를 충전하기 위해 약 1분 동안 장치에 전원을 공급해야 합니다.
문제 5: 수동 기능을 사용할 때 핸드휠이 돌아가지 않는 이유는 무엇입니까?
자동 리셋 기능이 있는 밸브의 경우, 올바른 절차를 따랐음에도 불구하고 핸드휠이 돌아가지 않으면 일반적으로 밸브 내부의 콘덴서가 완전히 방전되지 않았기 때문입니다. 콘덴서가 방전될 때까지 수십 초 정도 기다린 후 수동 기능을 정상적으로 사용하십시오.
*중요: 체크 표시(√)는 조건부 적합성을 나타냅니다. 십자표시(×)는 완전한 비호환성을 나타냅니다.
