소개
이 U.S. Solid 5방향 2위치 공압 전기 솔레노이드 밸브는 일반적으로 액추에이터와 같은 모든 공압 장치로 공기를 보내는 스위치로, 비교적 작은 신호로 큰 장치를 제어할 수 있습니다. 또한 전자 컨트롤러와 공압 시스템 간의 인터페이스 역할을 합니다. 이 밸브는 위치, 유량, 압력 및 온도를 공압으로 제어할 수 있습니다. 5/2 밸브는 5개의 포트(배기 포트 2개, 흡입 포트 1개, 액추에이터로 공기를 보내는 벤트 포트 2개)를 갖추고 있습니다. 이 밸브는 알루미늄 합금으로 제작되었습니다. 또한 이 공압 솔레노이드 밸브용 소음기, 피팅 및 10m 길이의 PTFE 테이프를 제공합니다.
특징
적용 분야

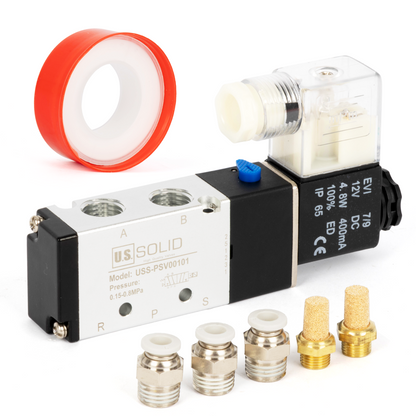

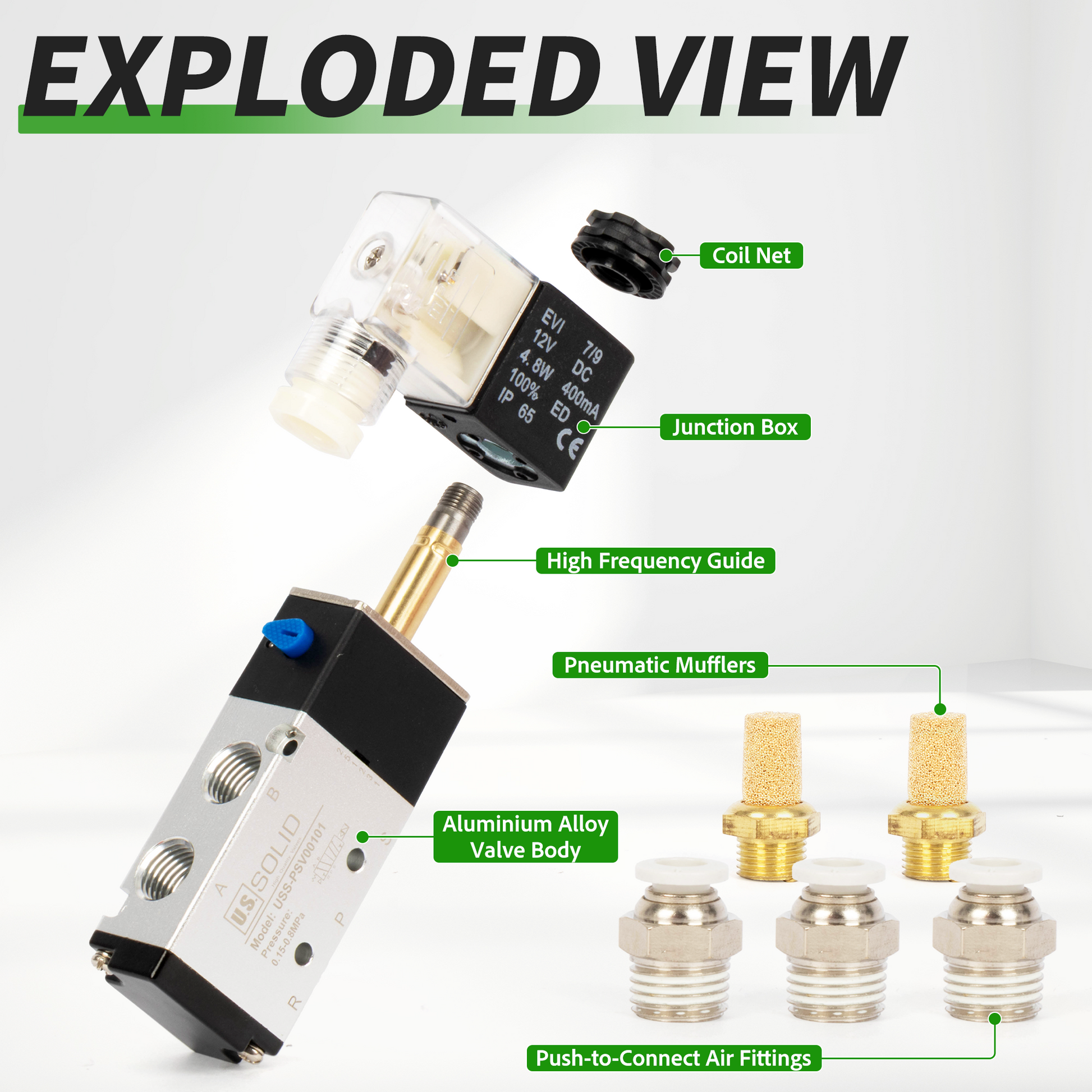

포장 목록
| ① | 푸시 투 커넥트 에어 피팅 3개 | ② | 공압식 소음기 2개 | ||
| ③ | PTFE 테이프 10m 1개 | ||||
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
사양
| 모델 | USS-PSV00101 | 상표 | U.S. Solid |
| 크기 | 1/4인치 | 유량 개구부 | 16mm |
| 밸브 재질 | 알루미늄 합금 | 밸브 유형 | 5방향 2포지션 |
| 정격 전압 | 직류 12V ± 10% | 현재의 | 0.33 에이 |
| 정격 출력 | 4와트 | 적용 가능한 미디어 | 여과된 공기 |
| 보호 수준 | IP65 | 유량 값 | 0.89 Cv |
| 작동 압력 | 0.15 ~ 0.8 MPa | 작동 온도 | -5°C ~ 50°C |
| 나사산 유형 | NPT | 운영 상태 | 상시 닫힘 |
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
설치

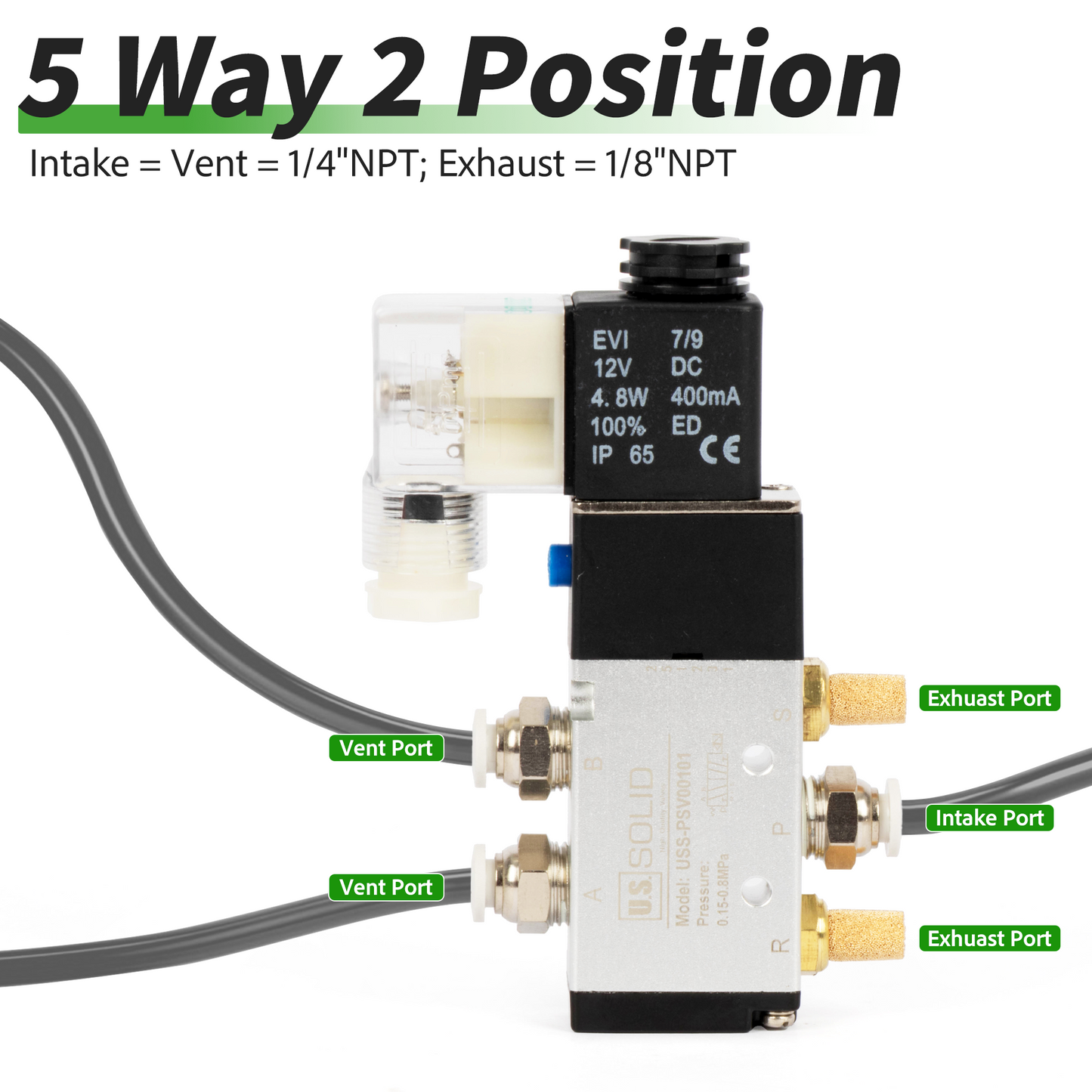

R 및 S 포트는 배기 포트이며 머플러를 장착해야 합니다. A, B 및 P 포트는 에어 피팅용입니다. 설치 전에 나사산에 PTFE 테이프를 감으세요. 모든 피팅을 먼저 손으로 조인 다음 렌치로 단단히 조이세요.

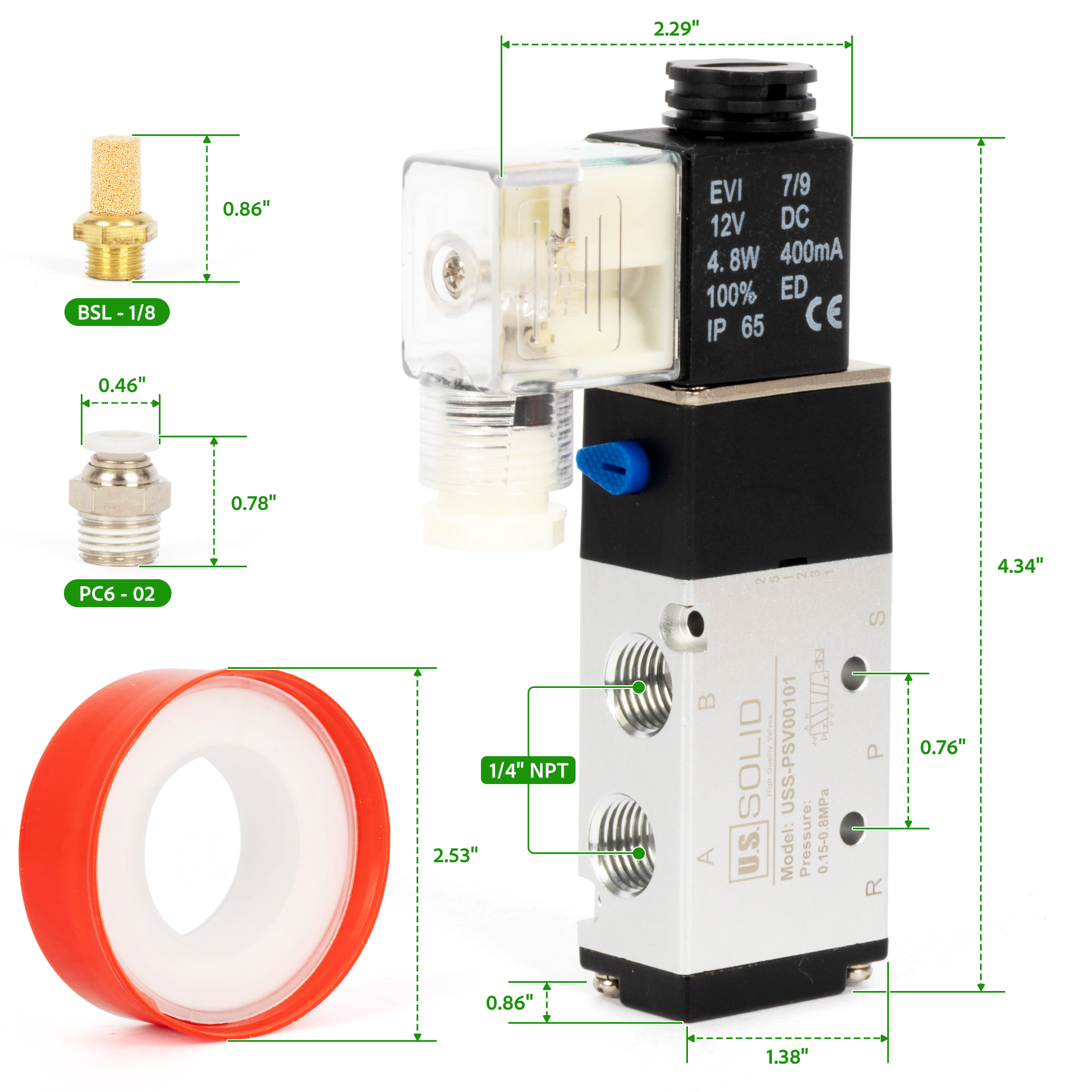

나사산 크기: 머플러는 1/8인치, 에어 피팅은 1/4인치입니다.
밸브 속성
방진 등급:
이 밸브는 IP65 등급의 방진 기능을 갖추고 있습니다. 첫 번째 숫자 6은 완벽한 방진을 의미하고, 두 번째 숫자 5는 모든 방향에서 분사되는 물줄기로부터 보호됨을 의미합니다. 다양한 복잡한 환경에 적합하며, 먼지와 물의 침투를 효과적으로 차단하여 안정적인 작동을 보장합니다.
자주 묻는 질문
1. 이 밸브의 방수 등급은 무엇입니까?
모터 하우징은 IP65 등급의 방수 기능을 갖추고 있습니다. 실외에 영구적으로 설치하는 경우, 장시간 비에 노출되지 않도록 덮개 아래 또는 보호 상자 안에 두는 것이 좋습니다.
2. 설치 시 포트를 올바르게 식별하고 연결하는 방법은 무엇입니까?
밸브 본체의 표시를 따르십시오. 포트 P는 공기 공급용이고, 포트 A 및 B는 공압 장치에 연결하고, 포트 R 및 S는 소음기용입니다. 사용하기 전에 나사산에 PTFE 테이프를 감고 손으로 조여 주십시오.
3. 이 밸브는 전원만 공급하면 공기압 없이 작동할 수 있나요?
이 밸브는 내부 파일럿 밸브이므로 위치를 전환하려면 최소 작동 압력이 0.15 MPa(22 PSI)이어야 합니다. 공기압이 없으면 전원이 공급되더라도 밸브가 제대로 작동하지 않습니다.
4. 이 밸브는 습하거나 먼지가 많은 산업 환경에서 사용해도 안전한가요?
네. 이 밸브는 IP65 등급을 획득하여 완벽한 방진 기능을 제공하며 모든 방향에서 분사되는 물로부터 보호됩니다. 복잡하고 열악한 산업 환경에서도 안정적으로 작동하도록 설계되었습니다.
5. 이 밸브는 식수용으로 사용할 수 있나요?
네. 이 밸브는 무연 알루미늄 합금으로 제작되어 식수 시스템에 사용하기에 적합합니다.
