INLEIDING

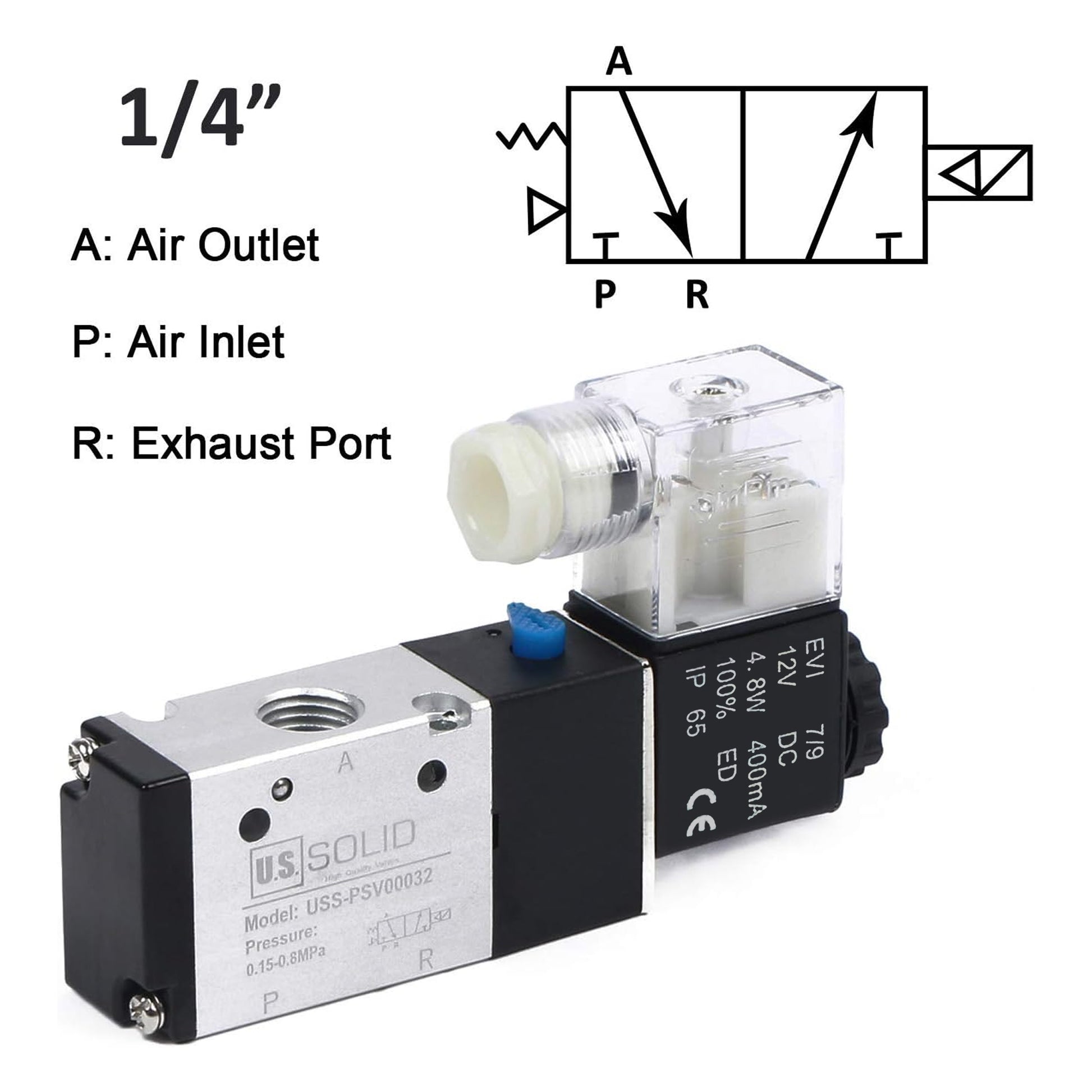

De U.S. Solid 3-weg 2-positie pneumatische elektrische magneetklep leidt lucht naar pneumatische apparaten. Deze vormt een interface tussen elektronica en pneumatische systemen en regelt positie, stroming, druk en temperatuur. Deze 3/2-klep heeft drie poorten en twee stromingsstanden. In de uitgeschakelde stand is de ene afdichting open en de andere gesloten; wanneer deze onder spanning staat, keert de stroming om. Lucht kan van poort 1 naar 2 stromen, of poort 2 stroomt via poort 3. Gemaakt van aluminiumlegering. Pneumatische kleppen worden veel gebruikt. Vliegtuigen gebruiken ze voor het verwijderen van ijsvorming op voorruiten en voor het verwijderen van regen. Producenten van voedingsmiddelen en dranken gebruiken ze in de productie.U.S. Solid Kleppen zijn betrouwbaar, energiezuinig, gaan lang mee en zijn eenvoudig te installeren, onderhouden en bedienen met voorbedrade aansluitingen. De montagegaten van de klep zijn doorlopende gaten met een afmeting van 4,3 mm × 2.
FUNCTIES
TOEPASSINGEN
SPECIFICATIES
| Model | USS-PSV00032 | Merk | U.S. Solid |
|---|---|---|---|
| Maat | 1/4" | Stroomopening | 16 mm |
| Klepmateriaal | Aluminiumlegering | Kleptype | 3-weg 2-positie |
| Nominale spanning | DC 12V ± 10% | Huidig | 0,33 A |
| Vermogensclassificatie | 4 W | Toepasselijke media | Gefilterde lucht |
| Beschermingsniveau | IP65 | Stroomwaarde | 0,89 CV |
| Werkdruk | 0,15 ~ 0,8 MPa | Bedrijfstemperatuur | -5°C ~ 50°C |
| Maximale bedrijfstemperatuur | NPT | Bedrijfsstatus | Normaal gesloten |

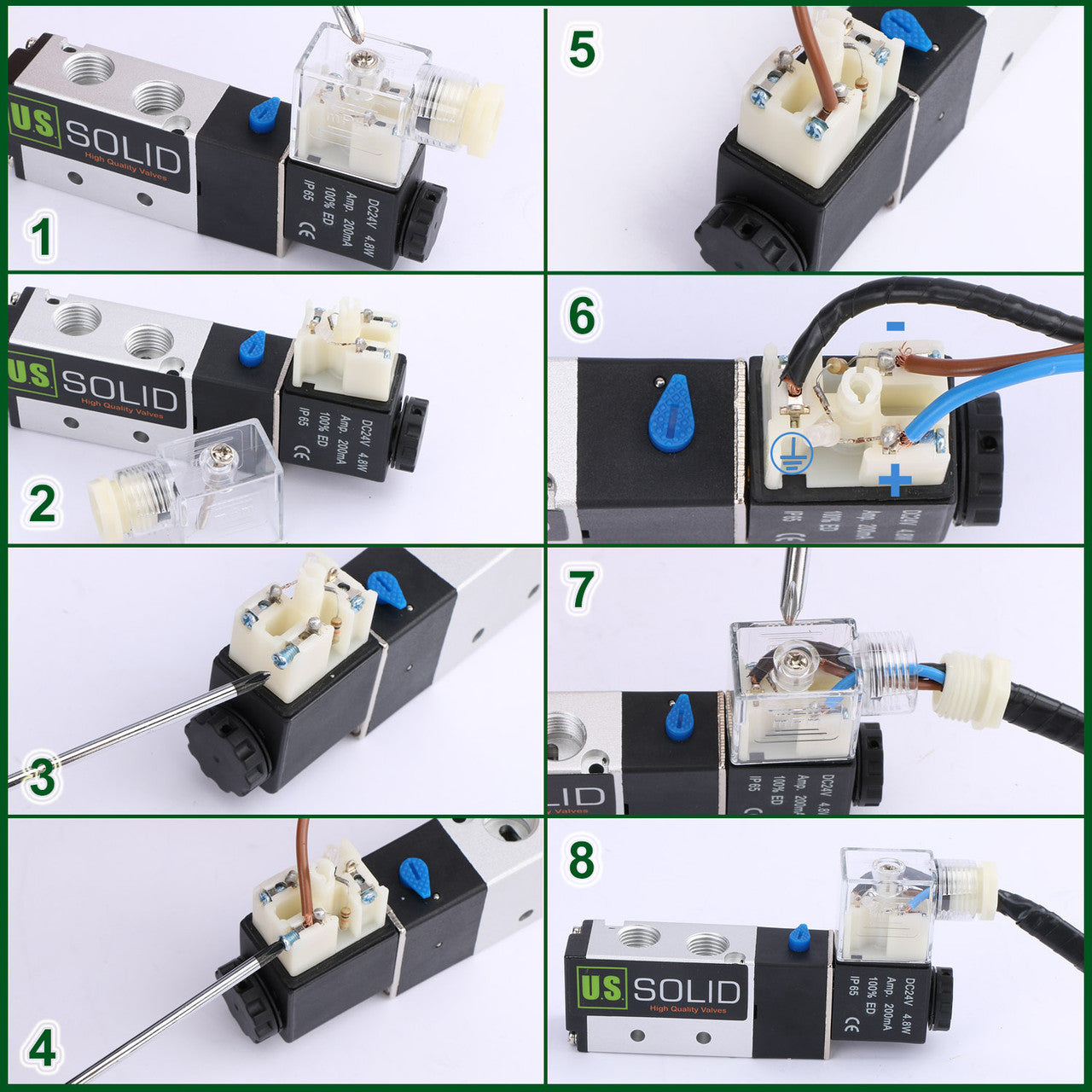

HOE AANSLUITEN
INSTALLATIE
Onze kleppen maken gebruik van twee standaardtypen montagegaten voor een veilige en veelzijdige installatie: het doorlopende gat en het schroefgat.
Doorlopend gat: Dit is een glad gat zonder schroefdraad, ontworpen om de behuizing van een schroef of bout vrij door de montageflens van de klep te laten gaan. Omdat er geen schroefdraad is, is voor de installatie een aparte moer en ring nodig die aan de andere kant van het montageoppervlak worden geplaatst. Deze moer klemt de klep stevig vast. Onze doorvoergaten zijn verkrijgbaar in twee gangbare maten: 4,3 mm x 2 en 3,3 mm x 2. Controleer de productspecificaties voor de exacte afmetingen.
Schroefdraadgat: Dit gat is voorzien van interne schroefdraad (tappen) die geschikt zijn voor een specifieke schroefmaat en fungeert als een eigen moer. Het is ontworpen om direct een bijbehorende machineschroef of -bout te ontvangen, zodat u de schroef eenvoudig kunt plaatsen en vastdraaien. Dit is ideaal voor installaties waarbij het onmogelijk of onpraktisch is om een aparte moer aan de andere kant te plaatsen of te bereiken. Onze doorvoergaten zijn verkrijgbaar in één gangbare maat: M4x0,7x2. Controleer de productspecificaties voor de exacte afmetingen.
Klepkenmerken
Ingress-beschermingsklasse:
De kleppen hebben een IP65-beschermingsklasse. Het eerste cijfer, 6, staat voor volledige stofdichtheid. Het tweede cijfer, 5, staat voor bescherming tegen waterstralen uit elke richting. Ze zijn geschikt voor diverse complexe omgevingen en bieden effectieve weerstand tegen het binnendringen van stof en water, voor een betrouwbare werking.
Veelgestelde vragen
1. Wat is de waterdichtheid van deze klep?
De behuizing van de motor heeft een IP65-classificatie voor bescherming tegen binnendringing van water en stof. Bij permanente installatie buitenshuis is het raadzaam de klep onder een afdak of in een beschermende doos te plaatsen om langdurige blootstelling aan regen te voorkomen.
2. Kunnen deze magneetventielen langdurig continu worden gebruikt?
Deze ventielen mogen maximaal 8 uur onder spanning staan. Hoewel de meeste niet meer dan 18 W aan vermogen leveren, bevinden de spoelen zich in een afgesloten ruimte en kunnen ze doorbranden als ze te lang onder spanning staan. We raden aan een computerventilator te gebruiken om de spoel koel te houden als continu gebruik noodzakelijk is.
3. Hoe lang moet ik wachten tussen twee opeenvolgende gebruikssessies van vijf uur van onze magneetklep?
Het wordt aanbevolen om ongeveer 20 minuten afkoelingstijd in te lassen tussen twee opeenvolgende gebruikssessies van vijf uur. De exacte afkoelingstijd kan variëren afhankelijk van de omgevingstemperatuur en de bedrijfsomstandigheden.
4. Kan dit worden gebruikt voor drinkwater?
JA. Deze gemotoriseerde kogelkraan is gemaakt van een loodvrije aluminiumlegering en geschikt voor gebruik in drinkwatersystemen.
5. Kan hij buiten worden gebruikt?
Hoewel de magneetventielen een IP65-classificatie hebben, waardoor ze bestand zijn tegen spatwater, is het raadzaam om de klep bij permanente installatie buitenshuis in een beschermende behuizing te plaatsen om een lange levensduur te garanderen.
Download de handleiding here.
INLEIDING

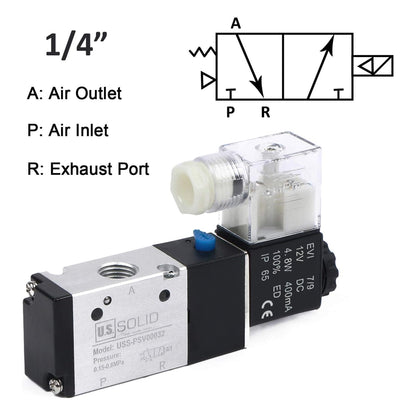

De U.S. Solid 3-weg 2-positie pneumatische elektrische magneetklep leidt lucht naar pneumatische apparaten. Deze vormt een interface tussen elektronica en pneumatische systemen en regelt positie, stroming, druk en temperatuur. Deze 3/2-klep heeft drie poorten en twee stromingsstanden. In de uitgeschakelde stand is de ene afdichting open en de andere gesloten; wanneer deze onder spanning staat, keert de stroming om. Lucht kan van poort 1 naar 2 stromen, of poort 2 stroomt via poort 3. Gemaakt van aluminiumlegering. Pneumatische kleppen worden veel gebruikt. Vliegtuigen gebruiken ze voor het verwijderen van ijsvorming op voorruiten en regen. Producenten van voedingsmiddelen en dranken gebruiken ze in de productie.U.S. Solid Kleppen zijn betrouwbaar, energiezuinig, gaan lang mee en zijn eenvoudig te installeren, onderhouden en bedienen met voorbedrade aansluitingen. De montagegaten van de klep zijn doorlopende gaten met een afmeting van 4,3 mm × 2.
FUNCTIES
TOEPASSING
SPECIFICATIES
| Model | USS-PSV00032 | Merk | U.S. Solid |
|---|---|---|---|
| Maat | 1/4" | Stroomopening | 16 mm |
| Klepmateriaal | Aluminiumlegering | Kleptype | 3-weg 2-positie |
| Nominale spanning | DC 12V ± 10% | Huidig | 0,33 A |
| Vermogensclassificatie | 4 W | Toepasselijke media | Gefilterde lucht |
| Beschermingsniveau | IP65 | Stroomwaarde | 0,89 CV |
| Werkdruk | 0,15 ~ 0,8 MPa | Bedrijfstemperatuur | -5°C ~ 50°C |
| Maximale bedrijfstemperatuur | NPT | Bedrijfsstatus | Normaal gesloten |
BEDRADING
INSTALLATIE
Onze kleppen maken gebruik van twee standaardtypen montagegaten voor een veilige en veelzijdige installatie: het doorlopende gat en het schroefgat.
Doorlopend gat: Dit is een glad gat zonder schroefdraad, ontworpen om de behuizing van een schroef of bout vrij door de montageflens van de klep te laten gaan. Omdat er geen schroefdraad aanwezig is, is voor de installatie een aparte moer en ring nodig die aan de andere kant van het montageoppervlak moeten worden geplaatst. Deze moer en ring klemmen de klep stevig vast. Onze doorlopende gaten zijn verkrijgbaar in twee gangbare maten: 4,3 mm x 2 en3,3 mm x 2. Controleer de productspecificaties voor de exacte afmetingen.
Schroefdraadgat: Dit gat is voorzien van interne schroefdraad (tappen) die passen bij een specifieke schroefmaat en fungeert als een eigen moer. Het is ontworpen om direct een bijbehorende machineschroef of -bout te ontvangen, zodat u de schroef eenvoudig kunt plaatsen en vastdraaien. Dit is ideaal voor installaties waar het onmogelijk of onpraktisch is om een aparte moer aan de achterkant te plaatsen of te bereiken. Onze doorvoergaten zijn verkrijgbaar in één gangbare maat: M4x0,7x2. Controleer de productspecificaties voor de exacte afmetingen.
Klepkenmerken
Insult-beschermingsklasse:
De kleppen hebben een insult-beschermingsklasse van IP65. Het eerste cijfer, 6, staat voor volledige stofdichtheid. Het tweede cijfer, 5, staat voor bescherming tegen waterstralen uit elke richting. Ze zijn geschikt voor diverse complexe omgevingen en bieden effectieve weerstand tegen het binnendringen van stof en water, voor een betrouwbare werking.
Veelgestelde vragen
1. Wat is de waterbestendigheid van deze klep?
De behuizing van de motor heeft een IP65-classificatie voor bescherming tegen binnendringing van water en stof. Bij permanente installatie buitenshuis is het raadzaam de klep onder een afdak of in een beschermende doos te plaatsen om langdurige blootstelling aan regen te voorkomen.
2. Kunnen deze magneetventielen langdurig continu worden gebruikt?
Deze ventielen mogen maximaal 8 uur onder spanning staan. Hoewel de meeste niet meer dan 18 W aan vermogen leveren, bevinden de spoelen zich in een afgesloten ruimte en kunnen ze doorbranden als ze te lang onder spanning staan. We raden aan een computerventilator te gebruiken om de spoel koel te houden als continu gebruik noodzakelijk is.
3. Hoe lang moet er worden gewacht tussen twee opeenvolgende gebruikssessies van vijf uur van ons magneetventiel?
Het wordt aanbevolen om ongeveer 20 minuten afkoelingstijd aan te houden tussen twee opeenvolgende gebruikssessies van vijf uur. De exacte afkoeltijd kan variëren afhankelijk van de omgevingstemperatuur en de bedrijfsomstandigheden.
4. Kan dit worden gebruikt voor drinkwater?
JA. Deze gemotoriseerde kogelkraan is gemaakt van aluminiumlegering, die loodvrij is en geschikt is voor gebruik in drinkwatersystemen.
5. Kan het buiten worden gebruikt?
Hoewel de magneetventielen een IP65-classificatie hebben, waardoor ze bestand zijn tegen spatwater, is het raadzaam om het ventiel in een beschermende behuizing te plaatsen als het permanent buiten wordt geïnstalleerd om een lange levensduur te garanderen.
Download de handleiding here.
