INLEIDING
Deze U.S. Solid 5-weg 2-positie pneumatische elektrische magneetklep is een schakelaar voor het leiden van lucht naar elk pneumatisch apparaat, meestal een actuator, waardoor een relatief klein signaal een groot apparaat kan aansturen. Het vormt tevens de interface tussen elektronische regelaars en pneumatische systemen. Deze klep maakt pneumatische regeling van positie, flow, druk en temperatuur mogelijk. Dit is een 5/2-klep, wat betekent dat hij 5 poorten heeft: 2 uitlaatpoorten waardoor de uitstromende lucht wordt geregeld, 2 voedingspoorten die het systeem van stroom voorzien, 1 toevoerpoort voor de inlaat van luchtdruk en 2 flowposities. Deze klep is gemaakt van een aluminiumlegering. De bevestigingsgaten van de klep zijn doorlopende gaten met een afmeting van 4,3 mm × 2.
KENMERKEN
TOEPASSINGEN
SPECIFICATIES
| Model | USS-PSV00006 | Merk | U.S. Solid |
|---|---|---|---|
| Maat | 1/8" | Stroomopening | 12 mm |
| Klepmateriaal | Aluminiumlegering | Kleptype | 5-weg 2-positie |
| Nominale spanning | DC 24V ± 10% | Huidig | 0,2 A |
| Vermogensclassificatie | 4,8 W | Toepasselijke media | Gefilterde lucht |
| Beschermingsniveau | IP65 | Stroomwaarde | 0,67 CV |
| Werkdruk | 0-0,8 MPa | Bedrijfstemperatuur | 1°C ~ 70°C |
| Maximale bedrijfstemperatuur | NPT | Bedrijfsstatus | Normaal gesloten |

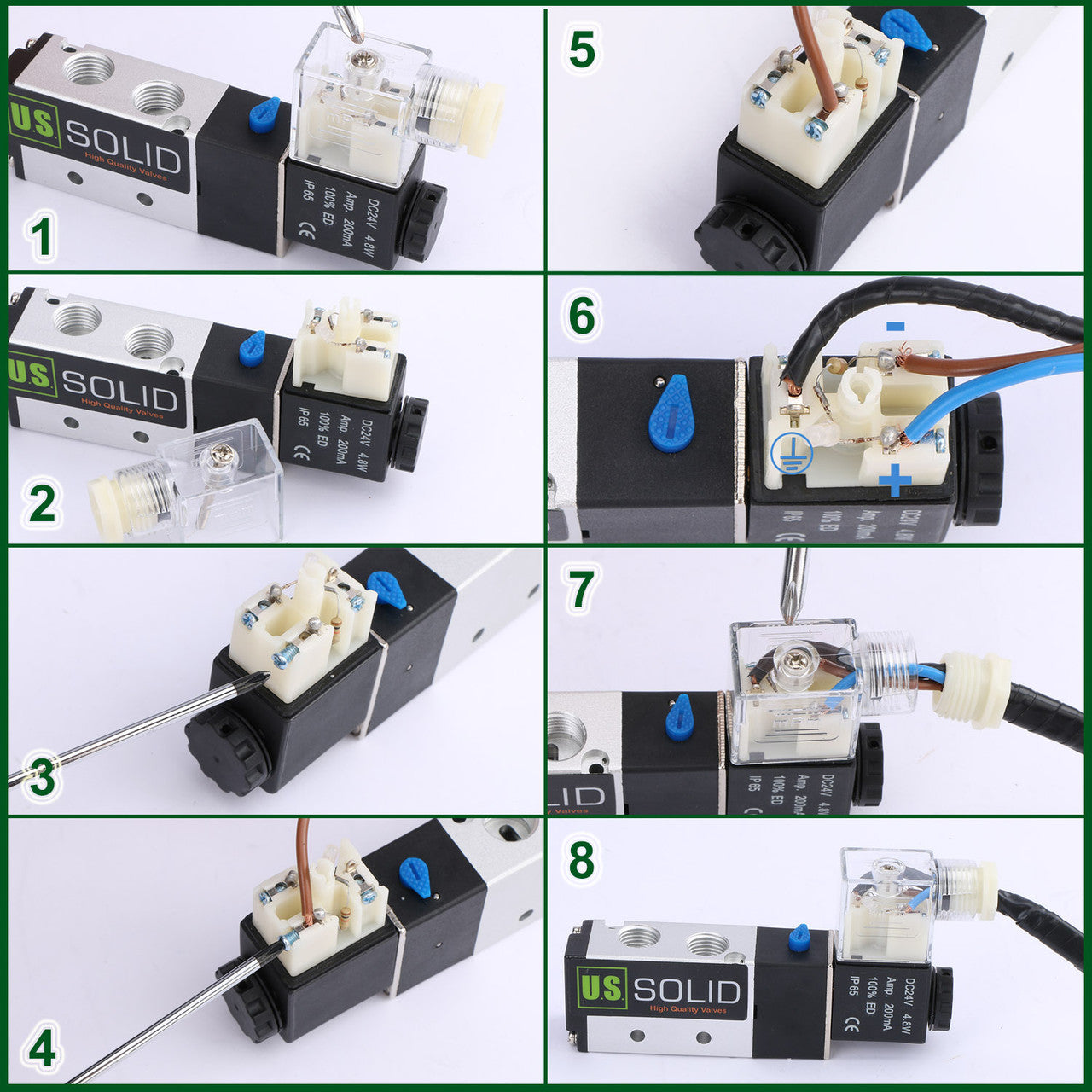

HOE AANSLUITEN
INSTALLATIE
Onze kleppen maken gebruik van twee standaardtypen montagegaten voor een veilige en veelzijdige installatie: het doorlopende gat en het schroefgat.
Doorlopend gat: Dit is een glad gat zonder schroefdraad, ontworpen om de behuizing van een schroef of bout vrij door de montageflens van de klep te laten gaan. Omdat er geen schroefdraad is, is voor de installatie een aparte moer en ring nodig die aan de andere kant van het montageoppervlak worden geplaatst. Deze moer klemt de klep stevig vast. Onze doorvoergaten zijn verkrijgbaar in twee gangbare maten: 4,3 mm x 2 en 3,3 mm x 2. Controleer de productspecificaties voor de exacte afmetingen.
Schroefdraadgat: Dit gat is voorzien van interne schroefdraad (tappen) die geschikt zijn voor een specifieke schroefmaat en fungeert als een eigen moer. Het is ontworpen om direct een bijbehorende machineschroef of -bout te ontvangen, zodat u de schroef eenvoudig kunt plaatsen en vastdraaien. Dit is ideaal voor installaties waarbij het onmogelijk of onpraktisch is om een aparte moer aan de andere kant te plaatsen of te bereiken. Onze doorvoergaten zijn verkrijgbaar in één gangbare maat: M4x0,7x2. Controleer de productspecificaties voor de exacte afmetingen.
Klepkenmerken
Ingress-beschermingsklasse:
De kleppen hebben een IP65-beschermingsklasse. Het eerste cijfer, 6, staat voor volledige stofdichtheid. Het tweede cijfer, 5, staat voor bescherming tegen waterstralen uit elke richting. Ze zijn geschikt voor diverse complexe omgevingen en bieden effectieve weerstand tegen het binnendringen van stof en water, voor een betrouwbare werking.
Veelgestelde vragen
1. Wat is de waterdichtheid van deze klep?
De behuizing van de motor heeft een IP65-classificatie voor bescherming tegen binnendringing van water en stof. Bij permanente installatie buitenshuis is het raadzaam de klep onder een afdak of in een beschermende doos te plaatsen om langdurige blootstelling aan regen te voorkomen.
2. Kunnen deze magneetventielen langdurig continu worden gebruikt?
Deze ventielen mogen maximaal 8 uur onder spanning staan. Hoewel de meeste ventielen niet meer dan 18 W aan vermogen leveren, bevinden de spoelen zich in een afgesloten ruimte en kunnen ze doorbranden als ze te lang onder spanning staan. We raden aan een computerventilator te gebruiken om de spoel koel te houden als continu gebruik noodzakelijk is.
3. Hoe lang moet er worden gewacht tussen twee opeenvolgende gebruikssessies van vijf uur van ons magneetventiel?
Het wordt aanbevolen om ongeveer 20 minuten afkoelingstijd aan te houden tussen twee opeenvolgende gebruikssessies van vijf uur. De exacte afkoeltijd kan variëren afhankelijk van de omgevingstemperatuur en de bedrijfsomstandigheden.
4. Kan dit worden gebruikt voor drinkwater?
JA. Deze gemotoriseerde kogelkraan is gemaakt van aluminiumlegering, die loodvrij is en geschikt is voor gebruik in drinkwatersystemen.
5. Kan het buiten worden gebruikt?
Hoewel de magneetventielen een IP65-classificatie hebben, waardoor ze bestand zijn tegen spatwater, is het raadzaam om het ventiel bij permanente installatie buitenshuis in een beschermende behuizing te plaatsen om een lange levensduur te garanderen.
Download de handleiding here.
