INNLEDNING
Denne U.S. Solid 1-1/2 tommers UPVC motoriserte kuleventilen har et blyfritt, korrosjonsbestandig hus for vann, avløpsvann og fortynnede kjemikalier i bassenger, akvarier, hydroponikk, vanning og vannbehandling. Den er ikke for gass eller olje. True Union-huset bruker unionsmuttere, slik at den kan vedlikeholdes i rørledningen uten å kutte røret. Den åpner eller lukker seg helt på omtrent 2 sekunder, aktiveres for å lukke, og går automatisk tilbake til helt åpen posisjon ved strømbrudd, mens 5-lederdesignet rapporterer åpen og lukket status til PLS-en, kontrolleren eller panelet. IP68 PPO-aktuatoren kjører på 12–24 V DC eller 24 V AC og inkluderer en manuell overstyring ved strømbrudd.
Anbefales ikke for bruk under vann.
FUNKSJONER
APPLIKASJONER
SPESIFIKASJONER
| Modell | USS-MSV90029 | Portstørrelse | 1-1/2" |
|---|---|---|---|
| Ventilmateriale | UPVC (blyfri) | Åpen/lukketid | 2 sekunder eller mindre |
| Arbeidsspenning | 12–24 V likestrøm / 24 V vekselstrøm | Maksimal effekt | 12 W |
| Maks. dreiemoment | 15 Nm | Maks. arbeidstrykk | 1,0 MPa (145 psi) ved 20 °C |
| Omgivelsestemperatur | -15 °C til 50 °C (5 °F til 122 °F) | Medietemperatur | 2 °C til 90 °C (36 °F til 194 °F) |
| Levetid | 50 000 sykluser | Standardstatus | Normalt stengt |
| Ledningstype | 5-tråds automatisk retur | Manuell overstyring | Ja |
| IP-klasse | IP68 | O-ringmateriale | FKM |
| Ventilsete/pakningsmateriale | PTFE- | Beskrivelse av tetningen | FKM O-ringer; PTFE-ventilseter og pakninger |
DIMENSJONER
Følgende dimensjoner gjelder for modell JFMSV90029. Alle dimensjoner er i mm med mindre annet er spesifisert.
| Modell | JFMSV90029 | Materiale | UPVC |
|---|---|---|---|
| D1/D2 | 1-1/2" | d ± 0,3 | 40 mm |
| L1 ± 1 | 161 mm | L2/L3 ± 1 | 35 mm |
| E1 | 54 mm | H1 ± 1 | 174 mm |
| H2 | 50 mm |
KOBLINGSINSTRUKSJONER

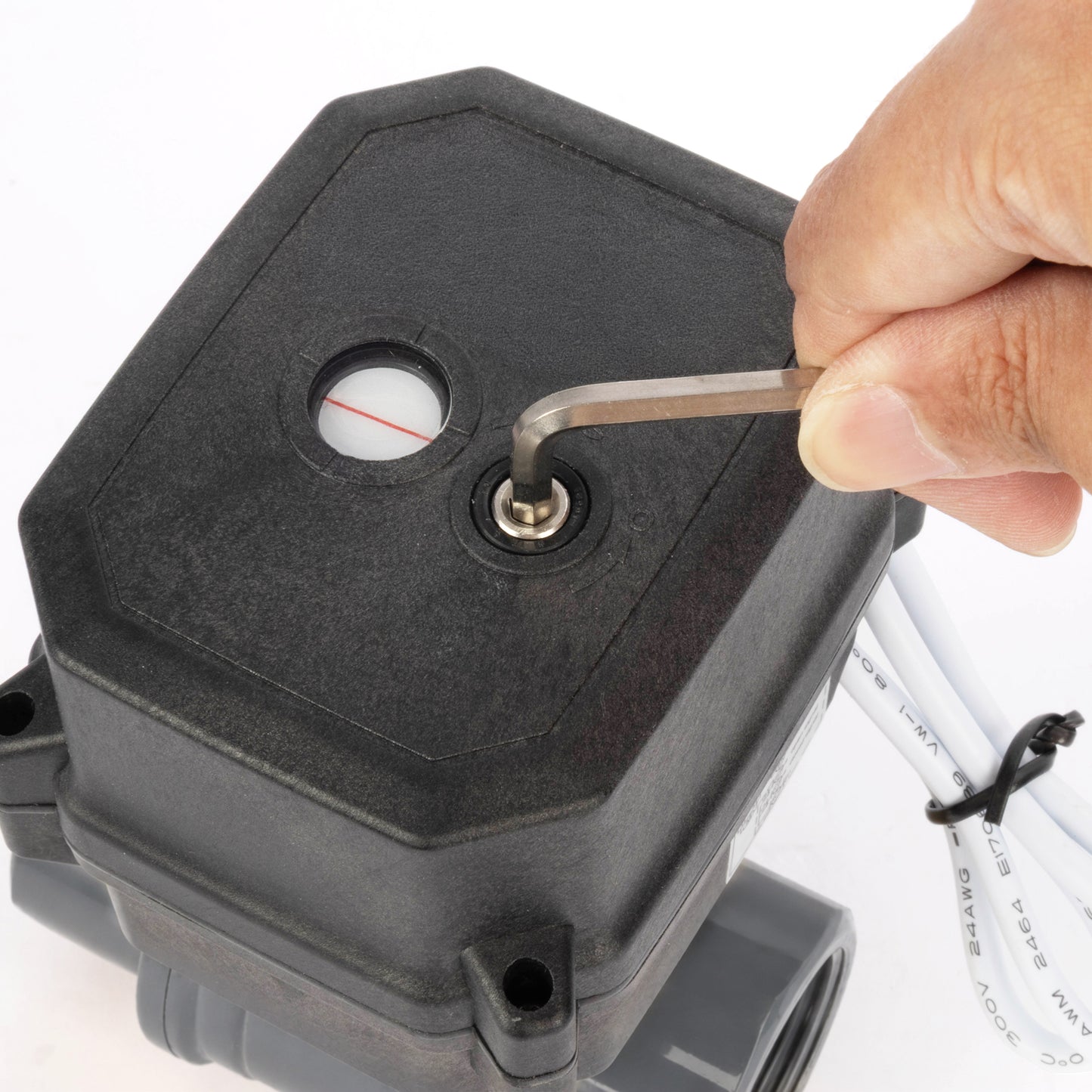

For 5-leders aktuator med automatisk retur, koble de røde og svarte ledningene til den nominelle strømforsyningen via den eksterne bryteren. Aktuatormotoren driver ventilen til lukket posisjon når bryteren er aktivert. Når strømmen fjernes, lar de interne Farah-kondensatorene aktuatoren gå tilbake til standard åpen posisjon.
Den grønne ledningen gir signalet for helt åpen gjennom LS.1-grensebryteren, mens den gule ledningen gir signalet for helt lukket gjennom LS.2-grensebryteren. Koble den hvite ledningen til den felles porten på den eksterne kontrolleren, og bruk de grønne, gule og hvite ledningene til å overvåke ventilposisjonen. Bekreft nominell spenning og terminaltildelinger i brukerhåndboken før kabling, og koble fra strømmen før installasjon eller service.
