Introduksjon
Denne UPVC 3-veis motoriserte kuleventilserien gir en alternativ løsning til våre standard gjengede kuleventiler i messing/rustfritt stål som for tiden er tilgjengelige. Denne serien skiller seg fra NPT/G-gjengede tilkoblinger og bruker en amerikansk standard muffeende og Unionkobling, som balanserer stabil tetningsytelse med enkel demontering og vedlikehold. For andre tilkoblingsstandarder, vennligst kontakt vår kundeservice.
Denne modellen bruker en 2-leders automatisk retur kontrollmetode. I motsetning til en 2-veisventil betyr ikke AV-posisjonen til en 3-veisventil bare helt lukket; i stedet korresponderer PÅ- og AV-posisjonene med forskjellige strømningsveier. Når strømmen går, går denne modellen med automatisk retur tilbake til standard AV-strømningsvei. En manuell overstyring er også inkludert for bruk under strømbrudd. Alle modeller i denne serien har EPDM-tetninger for pålitelig ytelse.
Denne 3-veisventilserien tilbyr L-type og T-type konfigurasjoner (2 alternativer for T-type: T1/T2). Vær oppmerksom på forskjellen ved kjøp og se hovedbildene for detaljer om strømningsveityper.
Bruksområder
Funksjoner
- Uniform og muffeende: Forskjellig fra standard NPT/G gjengede koblinger, bruker den muffeliming for tetting og integrerer gjengede strukturer, som balanserer koblingsstabilitet med rask demontering og vedlikeholdsbehov.
- Manuell funksjon: Leveres med en unbrakonøkkel som standard; tillater manuell ventilbetjening under strømbrudd. "O" = PÅ, "S" = AV.
- Indikatorvindu: Innebygde graverte merker viser direkte ventilens PÅ/AV-status. Ekstern pil som peker mot "0" betyr AV; Hvis det peker på "90" betyr det PÅ.
- Premiummateriale: Ventilhus laget av UPVC med EPDM-tetninger, som oppfyller generelle driftskrav.
- 2-leders automatisk retur: Bruker en 2-leders automatisk returkonfigurasjon. For 3-veisventiler korresponderer PÅ og AV med forskjellige strømningsveier. Når strømmen går, går ventilen automatisk tilbake til standard AV-strømningsvei.
Brukerhåndbok
For å lære hvordan du bruker dette produktet, se user manual.
Tekniske data
| Portstørrelse | 1-1/4" | Modell | USS-MSV614 |
| Havn | 3-veis, T2-type | Tråd | Ingen tråd |
| Forbindelse | Union og muffeende | Maksimal effekt | 36W |
| Innvendig diameter på stikkontakten | 42,2 mm (amerikansk standard) | Med sekskantnøkkel | Ja |
| Kabling | 2-tråds automatisk retur | Manuell funksjon | Ja |
| Signaltilbakemeldingsfunksjon | Ingen | Indikatorvindu | Ja |
| Kroppsmateriale | UPVC | Normal posisjon | Standard AV-strømningsbane |
| Tetningsmateriale | EPDM | Temperaturområde (middels) | 33,8℉ til 104℉ |
| Arbeidsspenning | DC 24V | Stenge-/Åpnetid | 10–12 sekunder |
| Maks. dreiemoment | 20 Nm | Maks. trykk | 232 psi |
| Forventet levealder | 20 000 sykluser | IP-klassifisering | IP65 |
| Pakkestørrelse | 9,8" × 7,9" × 9,8" | Bruttovekt | 6,8 pund |
*For å se hele tabellen på mobil, sveip til venstre eller høyre på skjermen.
2-leders automatisk retur
Denne modellen bruker en 2-leders automatisk retur-kabling. For 3-veisventiler korresponderer PÅ- og AV-posisjonene med forskjellige strømningsveier. Når strømmen tilføres, bytter ventilen til PÅ-strømningsbanen. Når strømmen går tapt eller frakoblet, går den automatisk tilbake til standard AV-strømningsbanen.
- For basisversjonen uten signaltilbakemelding, ignorerer du ganske enkelt signalledningstilkoblingene som vises i diagrammet.
- Ledningsfargekoding: BK (svart), RD (rød), YW (gul), WT (hvit), BU (blå), GN (grønn) og OG (oransje).
- For pålitelig automatisk tilbakestilling, koble til ventilen i minst 60 sekunder (≥60s) under første igangkjøring eller etter et lengre strømbrudd.
- Før manuell drift, koble fra strømmen og vent kort til aktuatoren er utladet.
FAQ
Problem 1: Hva er unikt med tilkoblingsmetoden til denne kuleventilen?
De større størrelsene i kuleventilserien vår (1-1/4", 1-1/2" og 2") leveres som standard med muffeporter for liming med løsemiddelsement og en unionstruktur for enklere installasjon og vedlikehold, i stedet for vanlige gjengede tilkoblinger som NPT eller G.
Denne unionskonstruksjonen gjør det enklere å installere eller fjerne ventilhuset for vedlikehold eller utskifting, uten å kutte røret eller rotere selve ventilhuset.
Rørmuffene er laget i henhold til en amerikansk standard. Vær oppmerksom på at muffens innvendige diameter (I.D.) kan variere avhengig av nasjonal standard, selv for samme nominelle størrelse, for eksempel 1-1/4". For andre tilkoblingsstandarder, inkludert britisk standard, japansk industristandard eller andre, vennligst kontakt vår kundeservice.
Problem 2: Har en 3-veisventil status normalt åpen eller normalt lukket?
For 3-veisventiler bør PÅ og AV forstås som to forskjellige strømningsbaneposisjoner, snarere enn bare normalt åpen eller normalt lukket. Hver PÅ/AV-posisjon tilsvarer en spesifikk strømningsbane. For modeller med automatisk retur går ventilen tilbake til standard AV-strømningsbane når strømmen går.
Problem 3: Hvordan velge riktig type 3-veis strømningsbane?

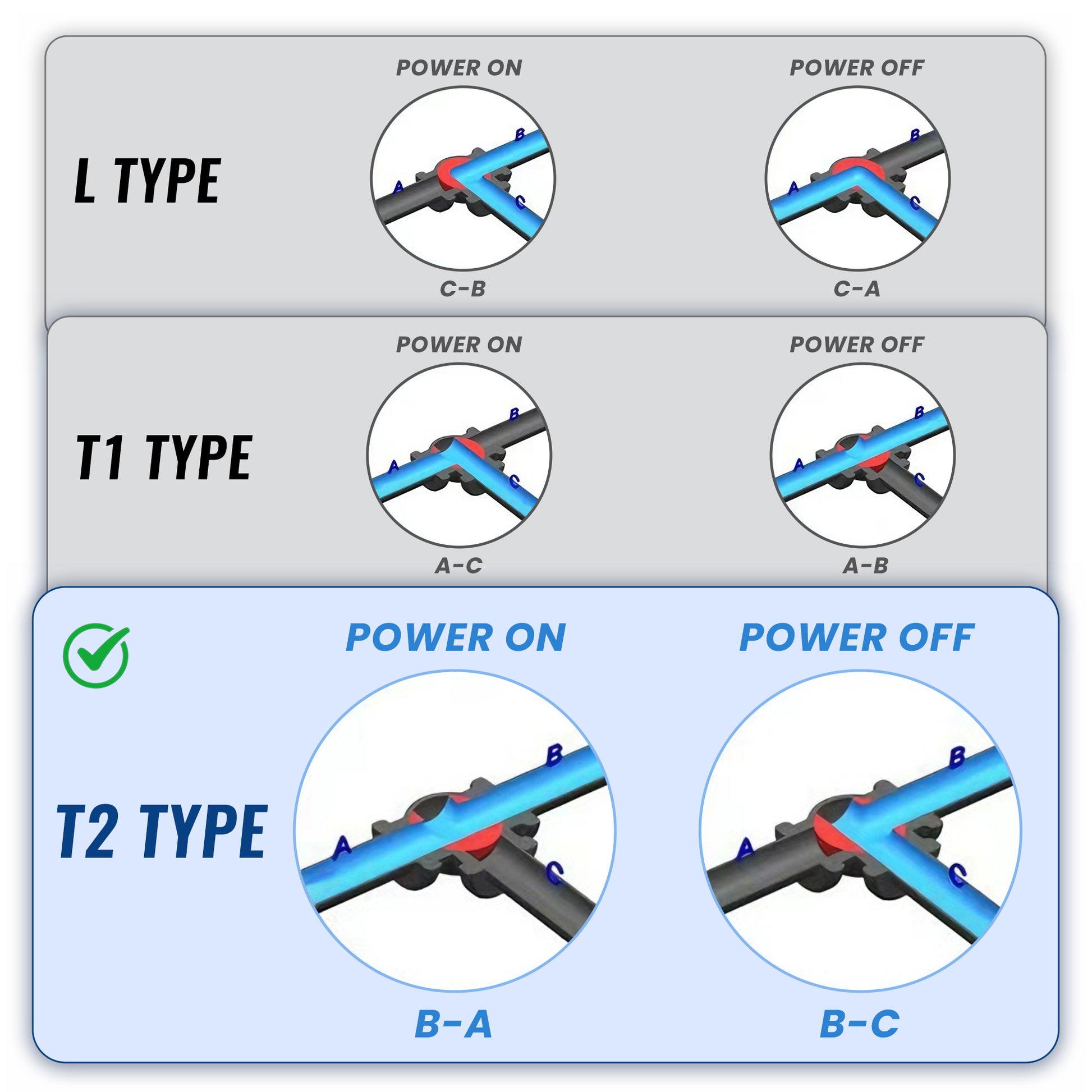

Denne elektriske 3-veis kuleventilen er tilgjengelig i tre konfigurasjoner for strømningsveier: L-type, T-type T1 og T-type T2. Diagrammene viser den tilsvarende strømningsveien for hver konfigurasjon når ventilen er i PÅ- og AV-posisjon.
Vær oppmerksom på at PÅ og AV tilsvarer hver sin strømningsvei. For koblingsinstruksjoner spesifikke for din modell, se avsnittet Koblingsskjemaer. En tilkobling som C-B betyr at de to portene er åpne for hverandre, ikke en fast strømningsretning.
Problem 4: Hvilke forholdsregler gjelder for modeller med automatisk retur?
Kuleventilen med automatisk retur krever en minimum påslåingsvarighet på 60 sekunder (≥60s). Dette trinnet er obligatorisk under første gangs igangkjøring eller etter et lengre strømbrudd for å sikre pålitelig automatisk tilbakestilling. Før du bruker manuell overstyring, må du alltid koble fra strømmen først. For modeller med automatisk retur, vent en kort stund etter at strømmen er koblet fra før manuell drift, da aktuatoren trenger tid til å utlades. Ellers kan det være vanskelig å vri ventilen manuelt.
Problem 5: Har denne modellen en manuell funksjon?
Ja. Den manuelle overstyringsfunksjonen lar deg kontrollere ventilposisjonen under strømbrudd. En unbrakonøkkel følger med ventilen for dette formålet.
Strømmen må kobles fra før manuell drift. Vri ventilen i henhold til indikatorene "O" og "S": "O" = PÅ, "S" = AV. Ventilen skal vris helt til PÅ eller AV-posisjon. Ikke la den stå i midtposisjon, da dette kan skade ventilen. For modeller med automatisk retur, vent en kort stund etter at strømmen er koblet fra før manuell drift.
Problem 6: Hvordan lese indikatorvinduet?
Den eksterne pilen viser ventilposisjonen. Når pilen peker på "0", er ventilen i AV-posisjon; når den peker på "90", er ventilen i PÅ-posisjon.
Problem 7: Hva er en unionskobling?
En unionskobling er en avtakbar ventilstruktur som gjør det lettere å fjerne ventilhuset for vedlikehold eller utskifting uten å kutte røret. På dette produktet er rørkoblingsendene muffeporter designet for løsemiddelliming.
Problem 8: Hva bør man merke seg om de fire viktigste kontrollmetodene?
Vær oppmerksom på ledningstypen ved kjøp. Kun modeller med automatisk retur vil automatisk gå tilbake til standard AV-strømningsbane når strømmen går. Andre kontrollmetoder tilbakestilles ikke automatisk etter strømbrudd og vil forbli i sin nåværende strømningsbane.
