Introduksjon

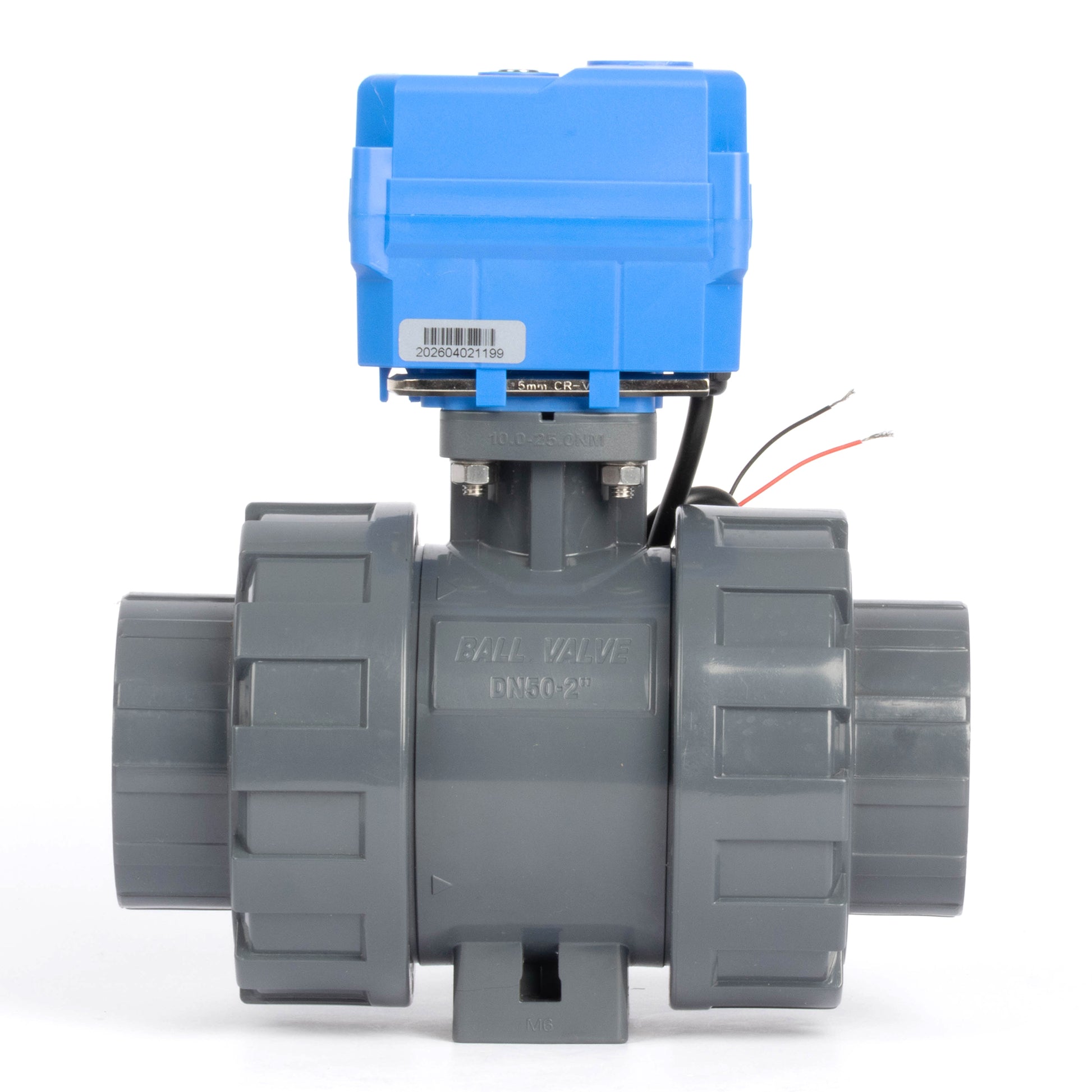

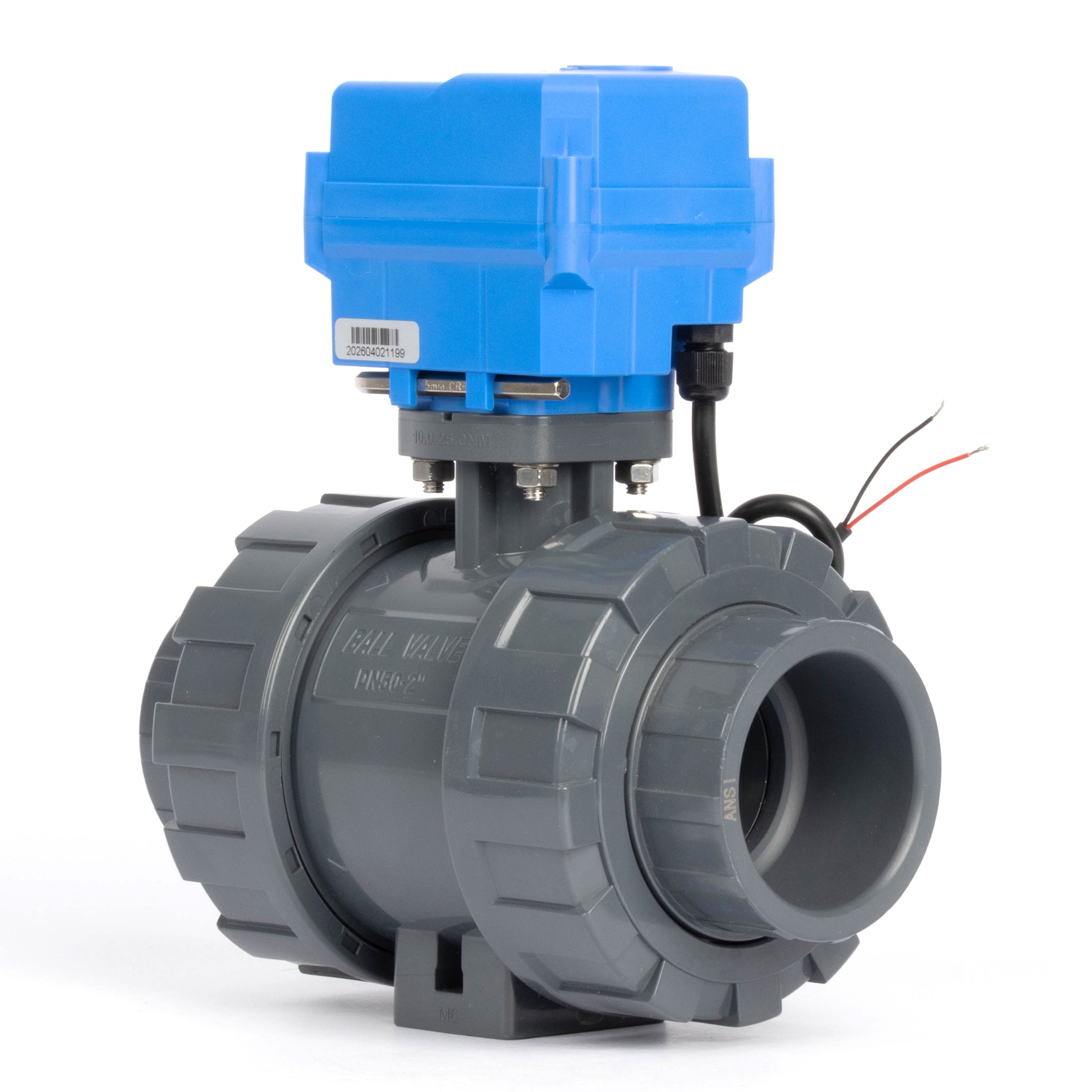

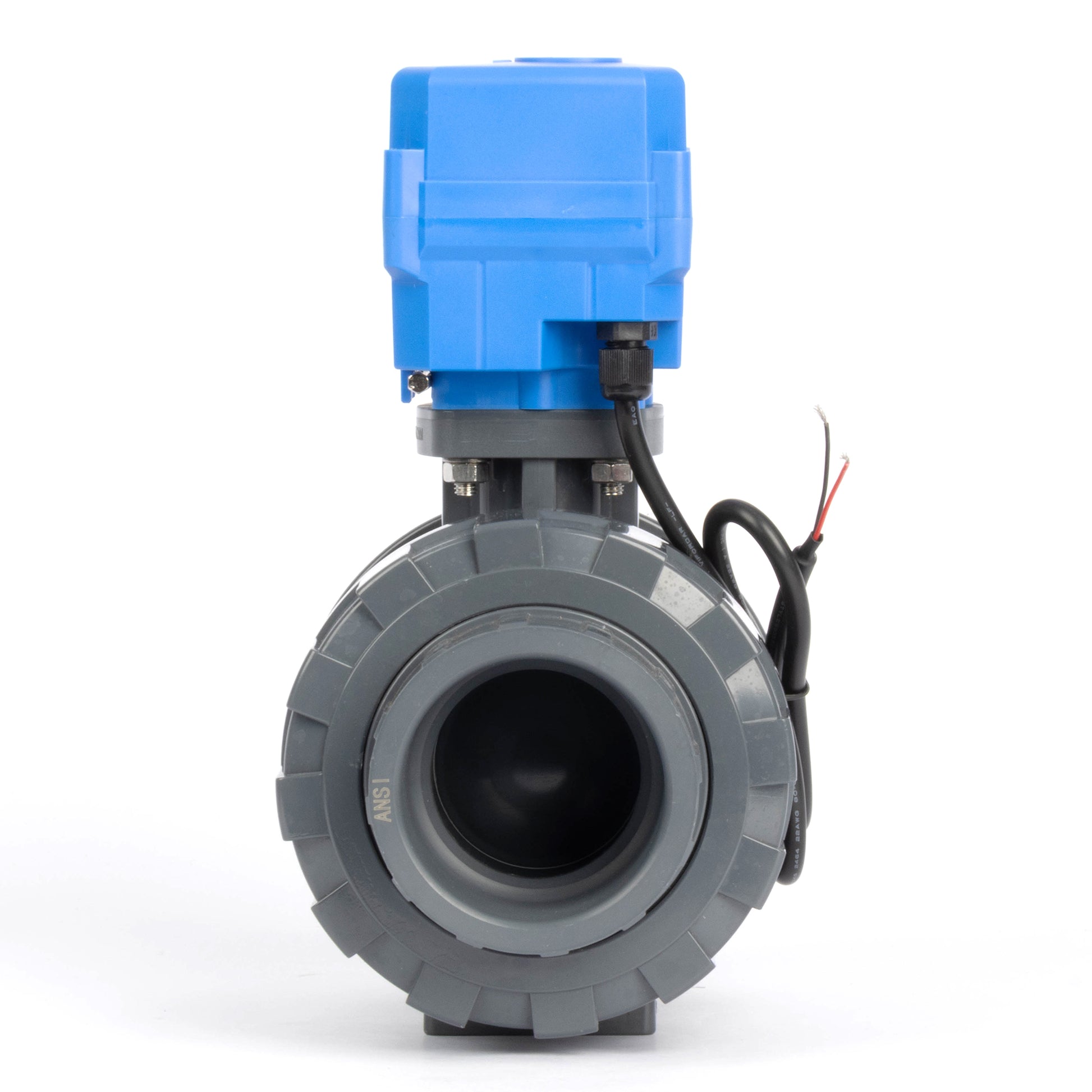

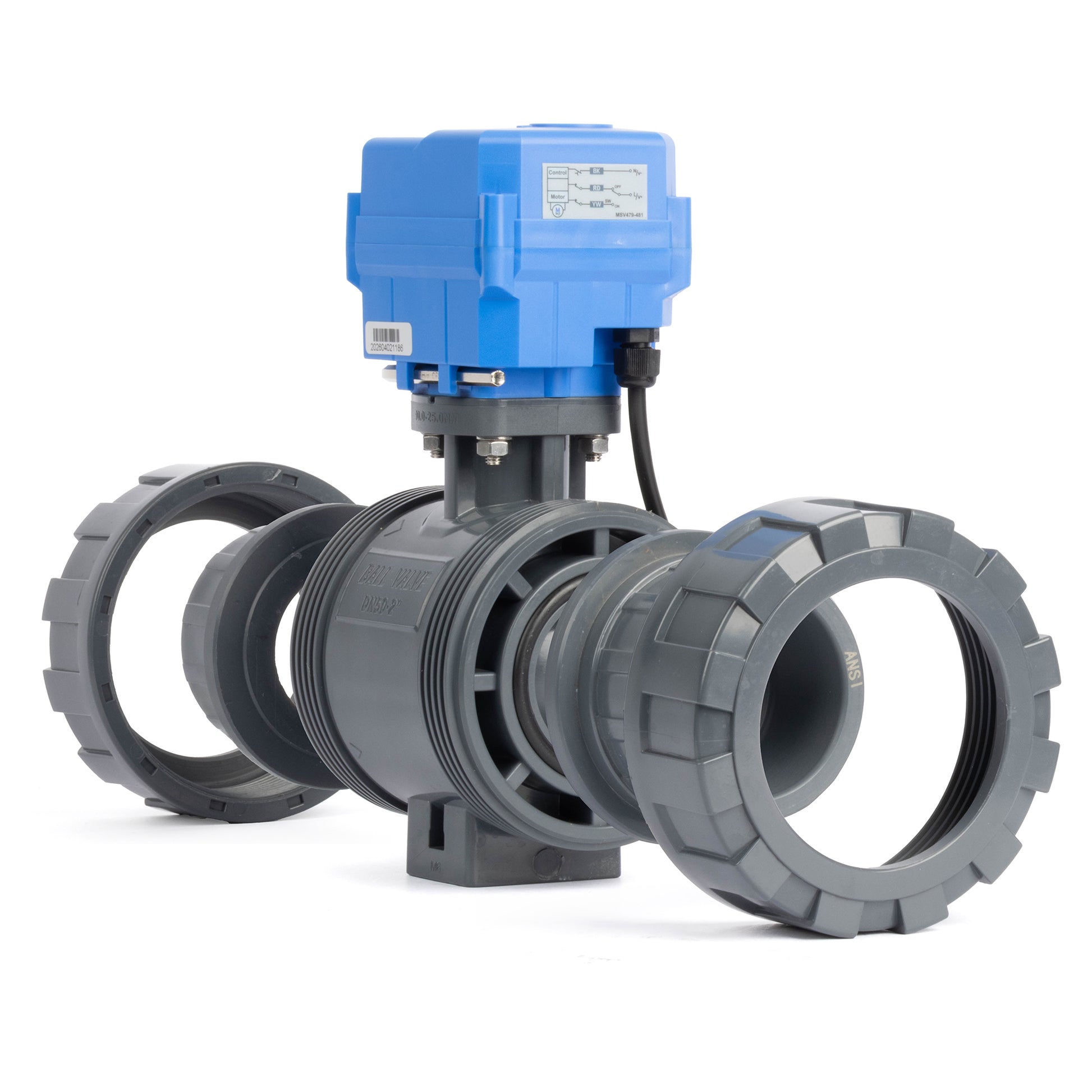

Vår elektriske UPVC-kuleventilserie har blitt oppgradert til å inkludere tre større størrelser: 1-1/4", 1-1/2" og 2". Disse større ventilene har en unik amerikansk standard muffeende og dobbel unionstilkobling – noe som muliggjør eksepsjonell enkel installasjon og vedlikehold med en enkel løsemiddelbinding, i motsetning til gjengede NPT- eller G-tilkoblinger. For andre tilkoblingsstandarder, vennligst kontakt vår kundeservice.
Disse ventilene har 2-leders automatisk retur og forblir i en normalt lukket posisjon. De lukkes automatisk hvis strømmen går. En manuell overstyring er også inkludert for bruk under strømbrudd. Alle ventiler har EPDM-tetninger for pålitelig ytelse.
Bruksområder
Funksjoner
- Univers og muffeende: Forskjellig fra standard NPT/G gjengede koblinger, bruker den muffeliming for tetting og integrerer gjengede strukturer, og balanserer koblingsstabilitet med rask demontering og vedlikeholdsbehov.

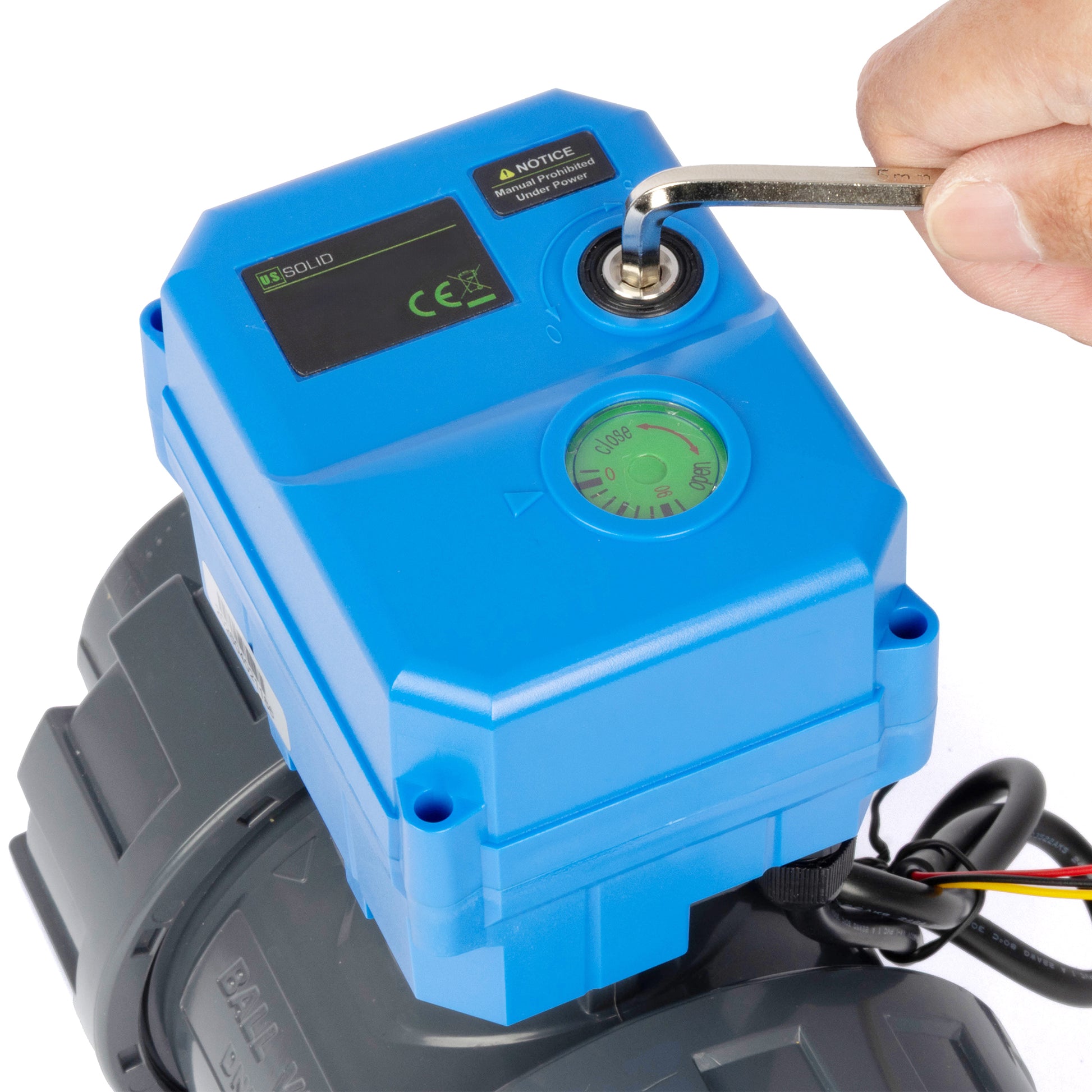

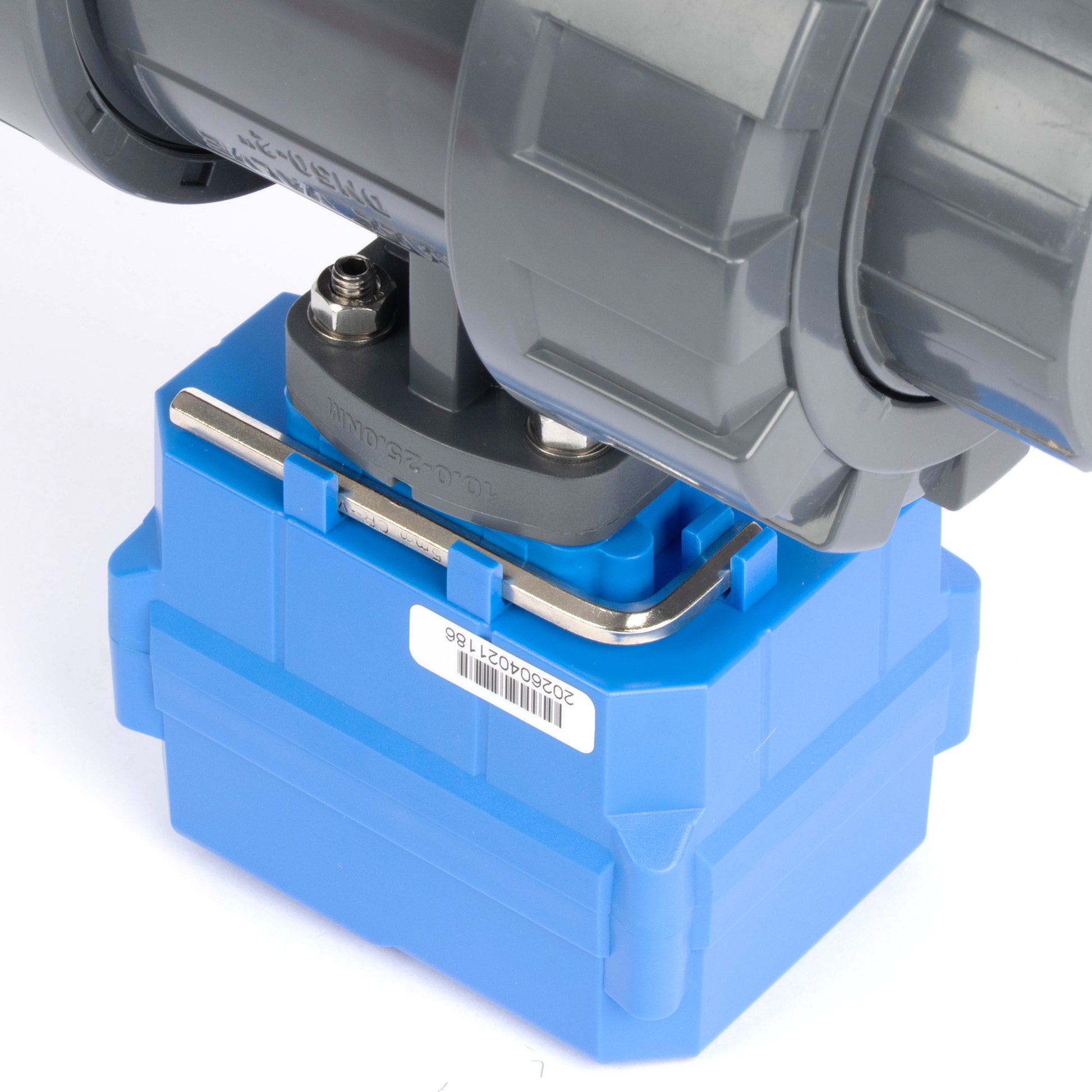

- Manuell funksjon: Leveres med en unbrakonøkkel som standard; tillater manuell åpning og lukking av ventilen under strømbrudd. "O"=Åpen, "S"=Lukket.

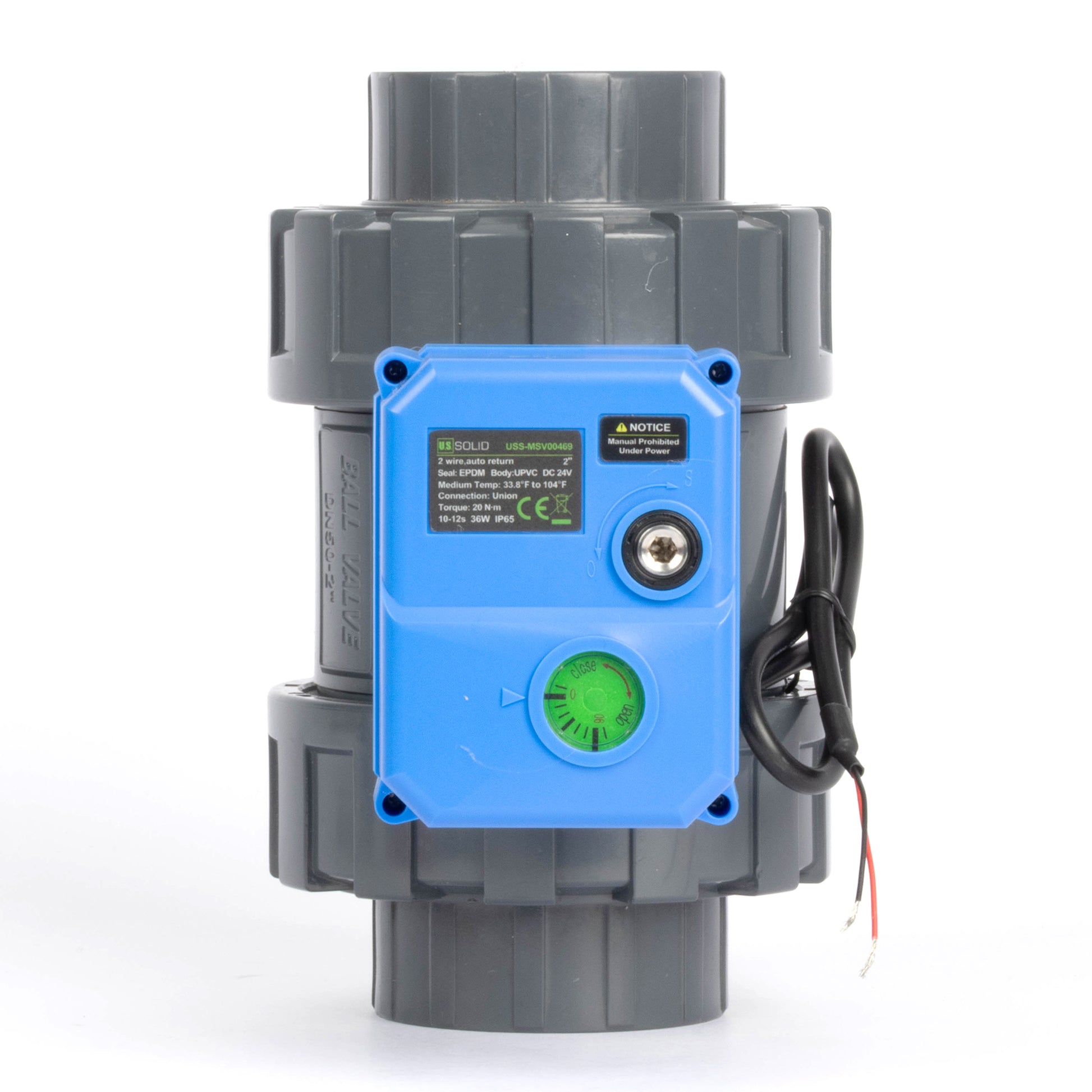

- Indikatorvindu: Innebygde graverte merker viser direkte ventilens åpne/lukkede status. Utvendig pil som peker mot "0" betyr helt lukket; som peker mot "90" betyr helt lukket åpen.
- Premiummateriale: Ventilhus laget av UPVC med EPDM-tetninger, som oppfyller generelle driftskrav.
- 2-leders automatisk retur: Bruker en 2-leders automatisk returkonfigurasjon. Ventilen forblir normalt lukket og lukkes automatisk ved strømbrudd, noe som gjør den egnet for feilsikre applikasjoner.
Brukerhåndbok
For å lære hvordan du bruker dette produktet, se user manual.
Tekniske data
| Portstørrelse | 2" | Modell | USS-MSV469 |
| Havn | 2-veis | Tråd | Ingen tråd |
| Forbindelse | Union og muffeende | Maksimal effekt | 36W |
| Innvendig diameter på stikkontakten | 60,3 mm (amerikansk standard) | Med sekskantnøkkel | Ja |
| Kabling | 2-tråds automatisk retur | Manuell funksjon | Ja |
| Signaltilbakemeldingsfunksjon | Ingen | Indikatorvindu | Ja |
| Kroppsmateriale | UPVC | Normal posisjon | Normalt stengt |
| Tetningsmateriale | EPDM | Temperaturområde (middels) | 33,8℉ til 104℉ |
| Arbeidsspenning | DC 24V | Stenge-/Åpnetid | 10–12 sekunder |
| Maks. dreiemoment | 20 Nm | Maks. trykk | 232 psi |
| Forventet levealder | 20 000 sykluser | IP-klassifisering | IP65 |
| Pakkestørrelse | 9,8" x 8,7" x 5,9" | Bruttovekt | 5,51 pund |
*For å se hele tabellen på mobil, sveip til venstre eller høyre på skjermen.
2-leders automatisk retur
Denne modellen bruker en 2-leders automatisk retur-kabling. Den er normalt lukket som standard: ventilen åpnes når den får strøm og går automatisk tilbake til lukket posisjon når strømmen går tapt eller frakoblet.
- For basisversjonen uten signaltilbakemelding, ignorerer du ganske enkelt signaltrådtilkoblingene som vises i diagrammet.
- Ledningsfargekoding: BK (Svart), RD (Rød), YW (Gul), WT (Hvit), BU (Blå), GN (Grønn) og OG (Oransje).

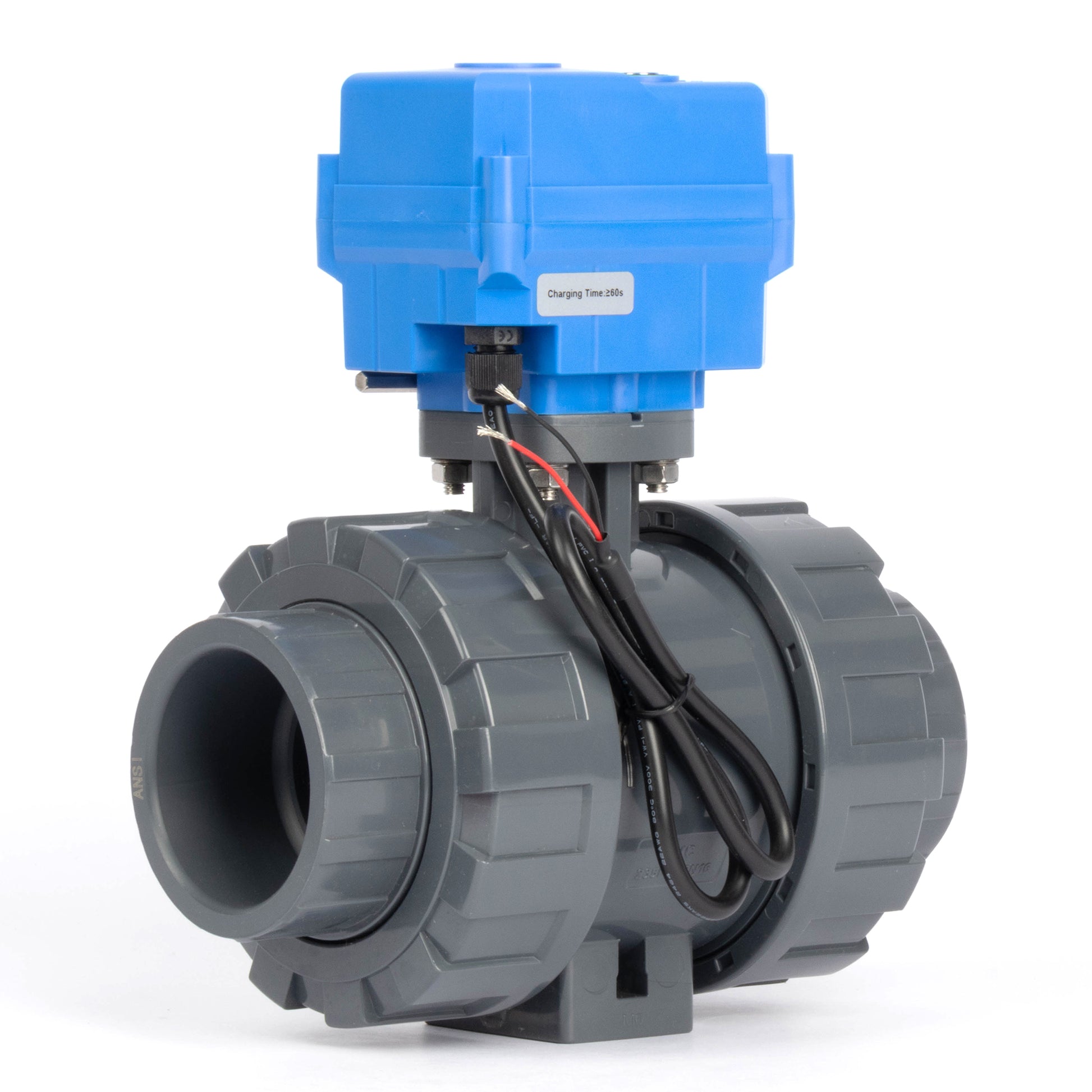

- For pålitelig automatisk tilbakestilling, lad ventilen gå i minst 60 sekunder (≥60s) under første igangkjøring eller etter et lengre strømbrudd.
- Før manuell drift, koble fra strømmen og vent kort til aktuatoren er utladet.
FAQ
Problem 1: Hva er unikt med tilkoblingsmetoden til denne kuleventilen?
De større størrelsene i kuleventilserien vår (1-1/4", 1-1/2" og 2") leveres som standard med muffeåpninger for liming med løsemiddelsement og en unionstruktur for enklere installasjon og vedlikehold, i stedet for vanlige gjengede koblinger som NPT eller G.

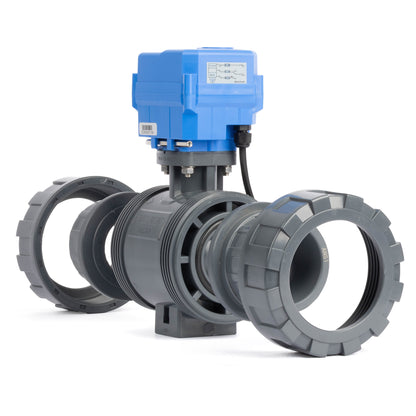

Denne unionskonstruksjonen gjør det enklere å installere eller fjerne ventilhuset for vedlikehold eller utskifting, uten å kutte røret eller rotere selve ventilhuset.
Rørmuffene er laget i henhold til en amerikansk standard. Vær oppmerksom på at innvendig diameter (I.D.) på muffen kan variere avhengig av nasjonal standard, selv for samme nominelle størrelse, for eksempel 1-1/4". For andre tilkoblingsstandarder, inkludert britisk standard, japansk industristandard eller andre, vennligst kontakt vår kundeservice.
Problem 2: Hvilke forholdsregler gjelder for modeller med automatisk retur?
Kuleventilen med automatisk retur krever en minimum påkoblingsvarighet på 60 sekunder (≥60s). Dette trinnet er obligatorisk under første igangkjøring eller etter et lengre strømbrudd for å sikre pålitelig automatisk tilbakestilling. Før du bruker manuell overstyring, må du alltid koble fra strømmen først. For modeller med automatisk retur, vent en kort periode etter at strømmen er koblet fra før manuell drift, da aktuatoren trenger tid til å utlades; ellers kan det være vanskelig å vri ventilen manuelt.
Problem 3: Leveres denne modellen med en manuell funksjon?
Ja. Den manuelle overstyringsfunksjonen lar deg kontrollere åpning og lukking av ventilen under strømbrudd. En unbrakonøkkel følger med ventilen for dette formålet.
Problem 4: Hva bør man være oppmerksom på under manuell drift?
Strømmen må kobles fra før manuell drift. Drei ventilen i henhold til indikatorene "O" og "S": "O" = Åpen, "S" = Lukket. Ventilen skal være helt åpen eller helt lukket; ikke la den stå i midtposisjon, da dette kan skade ventilen. For modeller med automatisk retur, vent en kort periode etter at strømmen er koblet fra før manuell drift.
Problem 5: Hvordan lese indikatorvinduet?
Den eksterne pilen viser ventilposisjonen. Når pilen peker Til "0" er ventilen helt lukket; når den peker mot "90", er ventilen helt åpen.

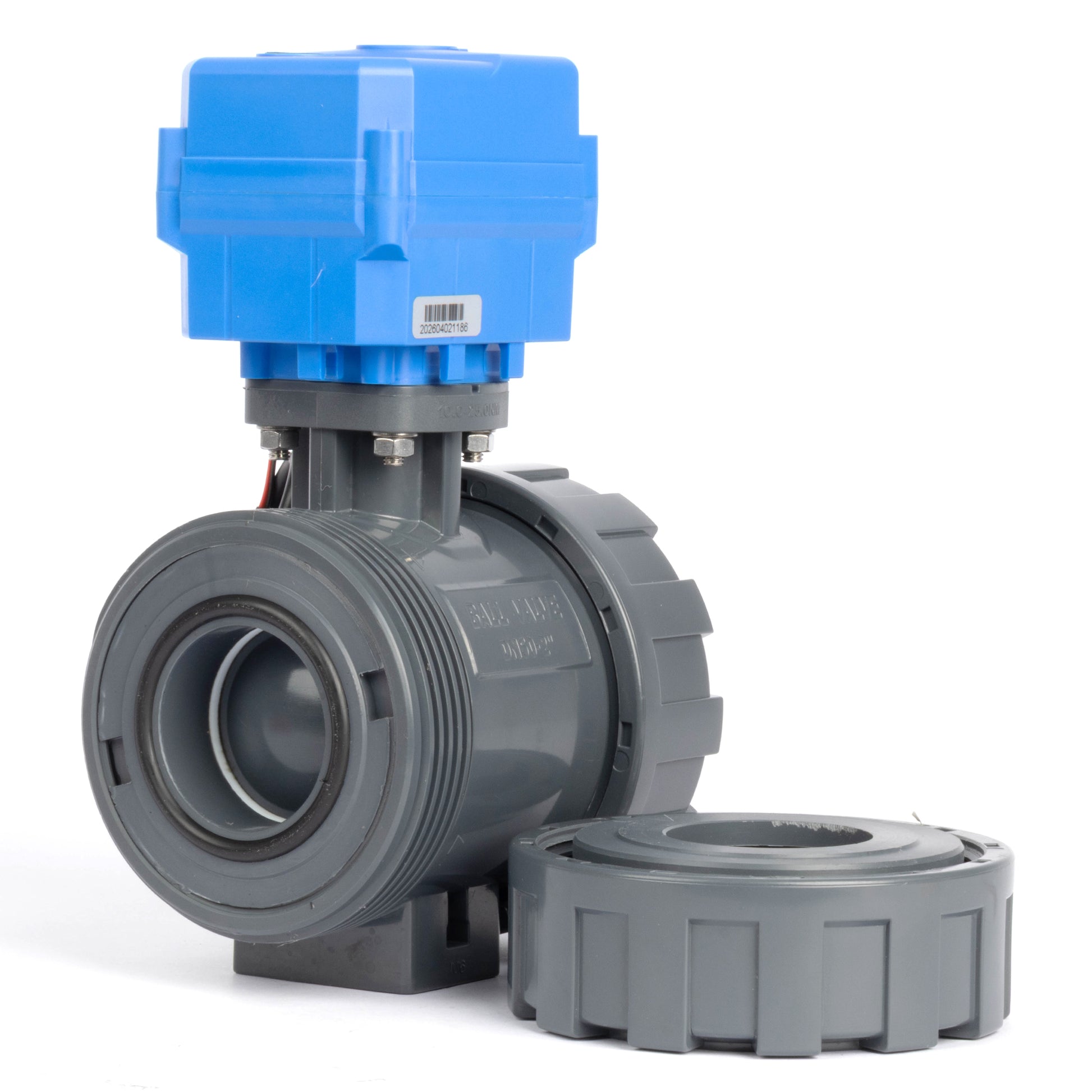

Problem 6: Hva er en unionskobling?
En unionskobling er en avtakbar ventilstruktur som gjør det lettere å fjerne ventilhuset for vedlikehold eller utskifting uten å kutte røret. På dette produktet er rørkoblingsendene muffeporter designet for liming med løsemiddelsement.
Problem 7: Hva bør man merke seg om de fire viktigste kontrollmetodene?
Vær oppmerksom på ledningstypen når du kjøper. Kun modeller med automatisk retur vil automatisk gå tilbake til lukket posisjon når strømmen går. Andre kontrollmetoder tilbakestilles ikke automatisk etter strømbrudd og vil forbli i sin nåværende posisjon.
