Introduksjon
En magnetventil er en nøkkelkomponent i væskekontrollsystemer, brukt i applikasjoner som vanning, forbrenningsmotorer og pneumatiske systemer. Den bruker et elektrisk signal til å aktivere en magnetspole, og genererer et magnetfelt som beveger et stempel for å åpne eller lukke ventilen. Dette gir rask og presis kontroll av væske- eller gassstrøm, noe som gjør magnetventiler avgjørende for effektiv systemdrift.
Denne nyeste U.S. Solid-serien har blitt redesignet for overlegen effektivitet, med en mer kompakt struktur og forbedret mekanisk holdbarhet. Som en direktevirkende ventil tilbyr den raske responstider og opererer fra null trykkdifferanse. Utstyrt med en IP68 vanntett spole, er den konstruert for å fungere pålitelig selv i våte eller nedsenkede miljøer. Denne universalventilen er det ideelle valget for gjør-det-selv-prosjekter, vanning, omvendt osmose-systemer og propangassstrømningskontroll.
Bruksområder
Funksjoner
- Normalt lukket: Lukket når den ikke er slått på, åpnes når den er aktivert.
- NPT / G-gjenger (3/4"): NPT (National Pipe Taper) og G (BSPP) gjenger for å imøtekomme ulike globale spesifikasjoner, noe som sikrer en sikker tetning med teflon tape.
- Ventilhusmateriale: Konstruert av rustfritt stål.
- Rask responstid: Åpner/lukker på under ett sekund, med en levetid på over en million sykluser ved riktig vedlikehold.
- Lavtrykksstart: Denne ventilen er designet for lavtrykksstart og kan operere med minimalt trykk, mindre enn 0,1 bar, noe som sikrer allsidighet under lavtrykksforhold.
- Viton-tetning: Med en slitesterk Viton-tetning tåler denne ventilen høye temperaturer og motstå korrosive kjemikalier og væsker som bensin, oljer, diesel og smøremidler.
- Semi-Direct: Den nye serien har blitt redesignet for forbedret effektivitet, med en mer kompakt design og forbedret mekanisk holdbarhet.
Brukerhåndbok
For å lære hvordan du bruker dette produktet, se user manual.

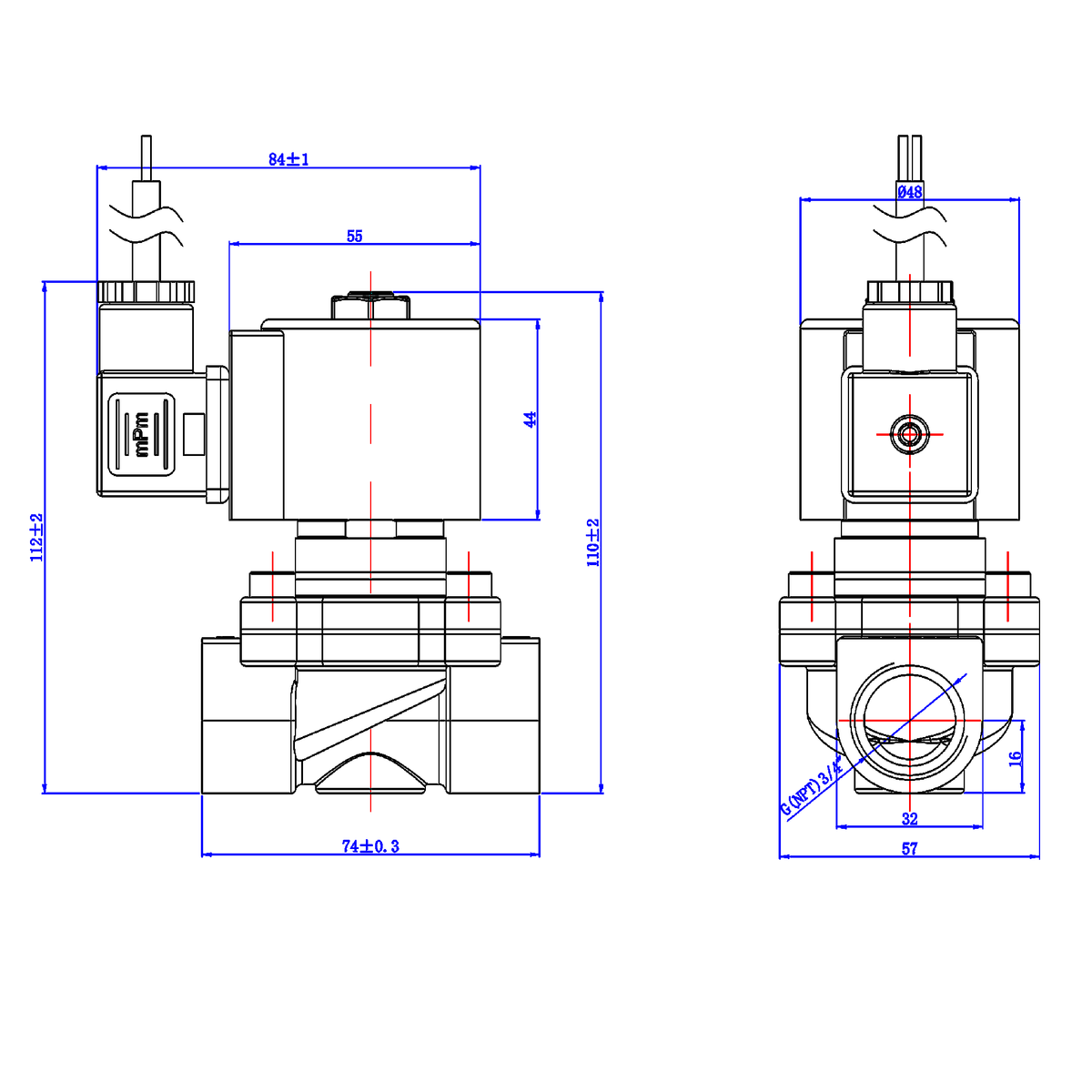

Tekniske data
| Modell | USS2-03002 | Portstørrelse | 3/4" | ||
| Trådtype | NPT / G | Kroppsmateriale | Rustfritt stål | ||
| Operasjontype | Direkte | Ledningstype | Blytråd | ||
| Driftsmodus | Normalt stengt | Strømningsåpning | 20 mm | ||
| Strømningsverdi | 4,8 hk | Pakning/membran/tetning | NBR | ||
| Driftstid | ≤1s | Nominell spenning | DC 24V | ||
| IP-klassifisering | IP68 | Makt | 20 W | ||
| Driftstemperatur | 14℉–176℉ (-10℃–80℃) | Driftstrykk | Luft/vann/diesel/parafin: 0–7 bar (0–101 psi); olje: 0–5 bar (0–72 psi) | ||
*For å se hele tabellen på mobil, sveip til venstre eller høyre på skjermen.
Virkemåte
- Direktevirkende magnetventiler fungerer ved å bruke elektromagnetisk kraft til å løfte stempelet direkte når det er aktivert, slik at det kan strømme, med en fjær som returnerer det til lukket posisjon når det er deaktivert. De har enkel konstruksjon og rask respons, men er begrenset til lavtrykks- og småstrømningsapplikasjoner, inkludert vakuumsystemer.
- Pilotstyrte magnetventiler fungerer ved først å åpne en liten pilotventil når den er aktivert, som deretter bruker systemtrykk til å betjene hovedventilen. Når den er deaktivert, lukkes pilotventilen og hovedventilen tilbakestiller. Denne designen muliggjør effektiv kontroll av høytrykks- og storstrømssystemer med minimalt strømforbruk, selv om den krever minimalt driftstrykk for å fungere ordentlig.
FAQ
Problem 1: Er denne ventilen egnet for undervannsinstallasjon?
Designet for oversvømte miljøer. Denne ventilen er klassifisert som IP68 for å motstå utilsiktet nedsenking (som oversvømte vanningsbokser eller kummer). Den er imidlertid ikke beregnet for permanent undervannsdrift (f.eks. inne i vanntanker eller bassenger). For maksimal levetid, sørg for at installasjonsområdet har tilstrekkelig drenering.
Problem 2: Hvilket tetningsmateriale, VITON eller NBR, er mest egnet for bruk med bensin, parafin eller andre petroleumsprodukter?
VITON. Det er et bedre valg på grunn av sin utmerkede motstand mot høye temperaturer, kjemikalier og drivstoff. For langvarige eller krevende applikasjoner overgår VITON NBR.
Problem 3: Kan disse magnetventilene brukes kontinuerlig over lengre perioder?
Disse ventilene bør være aktivert i mindre enn 8 timer. Selv om de fleste ikke overstiger 18 W effekt, er spolene i et avsperret område og kan brenne ut hvis de er aktivert for lenge. Vi anbefaler å bruke en datavifte for å holde spolen kjølig hvis kontinuerlig drift er nødvendig.
Problem 4: Hvor lenge bør du vente mellom to påfølgende femtimers bruk av magnetventilen vår?
Det anbefales å beregn omtrent 20 minutter med kjøletid mellom to påfølgende 5-timers driftsøkter. Den nøyaktige kjøletiden kan variere avhengig av omgivelsestemperatur og driftsforhold.
Problem 5: Hvor lenge varer en magnetventil?
Med en levetid på over en million sykluser når den vedlikeholdes riktig, kan den faktiske levetiden variere avhengig av faktorer som driftsforhold, væsketype, trykk, temperatur og vedlikeholdspraksis.
Problem 6: Kan denne brukes til drikkevann?
Ja.Denne magnetventilen er laget av rustfritt stål av næringsmiddelkvalitet og oppfyller drikkevannsstandarder. Den er trygg for drikkevann uten blyrisiko (i motsetning til messingventiler).
Problem 7: Kan den brukes utendørs?
Ja. Våre motoriserte kuleventiler har en overlegen IP68-klassifisering, noe som gjør dem fullstendig støvtette og beskyttet mot kontinuerlig nedsenking i vann. De er spesielt designet for pålitelig utendørs bruk under forskjellige værforhold, og gir eksepsjonell langvarig holdbarhet uten behov for ekstra beskyttende hus.
Problem 8: Hva indikerer pilen på ventilhuset?
Pilen på ventilen indikerer strømningsretningen. De fleste U.S. Solid-ventiler er enveis, noe som betyr at de er designet for å fungere riktig bare når væsken strømmer i pilens retning. Hvis den er installert i motsatt retning, kan det hende at ventilen ikke fungerer som den skal (f.eks. kan en normalt lukket ventil ikke lukkes).
Problem 9: Hva er forskjellen mellom N.C. (normalt lukket) og N.O. (normalt lukket) Åpen)?
- Normalt lukket (NC): Ventilen forblir lukket når strømmen er av, og åpner seg bare når den er aktivert. Ideell for feilsikre lukkede applikasjoner.
- Normalt åpen (NO): Ventilen forblir åpen når strømmen er av, og lukker seg bare når den er aktivert. Ideell for feilsikre åpne applikasjoner.
LEDNING
Polaritet
For ventiler med 2 ledninger vil ventilen aktiveres uavhengig av hvilken terminal hver ledning er koblet til (+ eller -). Noen enheter, som de som er avbildet til venstre, har en jordledning. Åpne kontakten og se etter jordsymbolet, som vises i hjørnet av figuren. For ventiler med jordledning, sørg for å jorde ventilen. For de to andre ledningene vil ventilen aktiveres uavhengig av hvilken terminal hver ledning er koblet til (+ eller -).
Forholdsregler
- Det anbefales å filtrere væsken før bruk for å forhindre at urenheter blokkerer ventilen, noe som kan føre til ufullstendig lukking.
- Flytningsretning: Under installasjonen må du sørge for at pilen på ventilhuset er på linje med mediets strømningsretning. Hvis reverstrykk er mulig, må du installere en tilbakeslagsventil for å forhindre tilbakestrømning.
- For å sikre optimal ytelse og forlenge magnetventilens levetid, installer den horisontalt med spolen vendt vertikalt oppover. Unngå vertikal eller bakovervendt spoleorientering.
- Magnetventilen genererer varme under drift. Unngå direkte kontakt med hendene.
- Magnetventiler som har vært ute av drift over lengre tid, bør rengjøres for å fjerne oppsamlede urenheter eller kondens før bruk.
- For å sikre en sikker tetning, bruk alltid Teflon tape når du kobler til NPT / G-gjenger.
*Viktig: Hakemerker (√) angir kun betinget egnethet; kryss (×) angir fullstendig inkompatibilitet.
