U.S. Solid

1/2" Válvula de bronze solenóide - normalmente aberto 24V AC válvula de solenóide elétrico, Viton Seal

1/2" Válvula de bronze solenóide - normalmente aberto 24V AC válvula de solenóide elétrico, Viton Seal

SKU: Product SKU: JFSV00122

47 em estoque

Preço normal $52.30 USD
Preço normal Preço de venda $52.30 USD
Oferta Vendido
Envio calculado no checkout.
 Mais opções de pagamento
Ver detalhes completos
Página responsiva com vários módulos fundo Desktop Image 1 Desktop Image 2 Introdução

Introdução

Uma válvula solenóide é um componente chave em sistemas de controle de fluidos, usado em aplicações como irrigação, motores de combustão e sistemas pneumáticos. Ele usa um sinal elétrico para ativar uma bobina de solenoide, gerando um campo magnético que move um êmbolo para abrir ou fechar a válvula. Isso permite um controle rápido e preciso do fluxo de fluido ou gás, tornando as válvulas solenóides essenciais para uma operação eficiente do sistema.
Nossa mais recente série de válvulas solenóides semi-diretas dos EUA foi redesenhada para melhor eficiência, com um design mais compacto e maior durabilidade mecânica. Com uma conexão de caixa de junção, oferece proteção segura da fiação, tornando-a ideal para ambientes severos onde poeira, umidade ou vibração podem ser uma preocupação. Os clientes escolheram esta válvula de propósito geral para: projetos do-it-yourself, aplicações de temperatura moderadas, produtos químicos severos, controle de fluxo para sistemas de irrigação, sistemas de osmose reversa, ou para controlar o fluxo de gás propano.

Aplicações

Aplicações

Desktop Image 1 Desktop Image 2 Características

Características

  • Caixa de junção: Proporciona proteção segura da fiação para ambientes severos (pó, umidade, vibração).
  • Normalmente Abra: Abra quando não é alimentado, fecha quando energizado.
  • NPT Threading (1/2"): Rosqueamento cônico padrão para tubos dos EUA, garantindo uma vedação segura comfita teflon.
  • Material do corpo da válvula: Construído a partir de latão robusto. Não adequado para aplicações de água potável.
  • Tempo de resposta rápida: Abre/fecha em menos de um segundo, com uma vida útil de mais de um milhão de ciclos quando mantido corretamente.
  • Início de baixa pressão: Projetado para partida de baixa pressão, esta válvula pode operar com pressão mínima, inferior a 0,1 bar, garantindo versatilidade em condições de baixa pressão.
  • Viton Seal: Com um selo Viton durável, esta válvula pode resistir a altas temperaturas e resistir a produtos químicos corrosivos e fluidos como gasolina, óleos, diesel e lubrificantes.
  • Semidirecção: A nova série foi redesenhada para melhorar a eficiência, apresentando um design mais compacto e maior durabilidade mecânica.
Desktop Image 1 Desktop Image 2 Manual do Usuário

Manual do Usuário

Para saber como utilizar este produto, consultemanual do usuário.

Dados técnicos

Dados técnicos

Modelo USS2-00122 Tamanho da Porta 1/2"
Tipo de Tópico NPT Material do Corpo Latão
Tipo de Operação Semi-directo Tipo de Fiação Caixa de Junção
Modo de Operação Normalmente Abrir Abertura do Fluxo 16 mm
Valor do fluxo 4. 8 Cv Junta/diafragma/selo Viton
Tempo de funcionamento ≤1s Tensão nominal AC 24V, ± 10%
Classificação IP IP65 Potência 21 VA
Temperatura de funcionamento 14°F-248°F(-10°C-120°C) Viscosidade líquida adequada 20 cst Abaixo
Pressão de funcionamento Ar/Água/Combustível diesel/Keroseno: 0-7 Bar(0-101 PSI); Óleo: 0-5 Bar(0-72 PSI) Mídia Apropriada Ar, água, óleo, gás natural, diesel, querosene, etc.

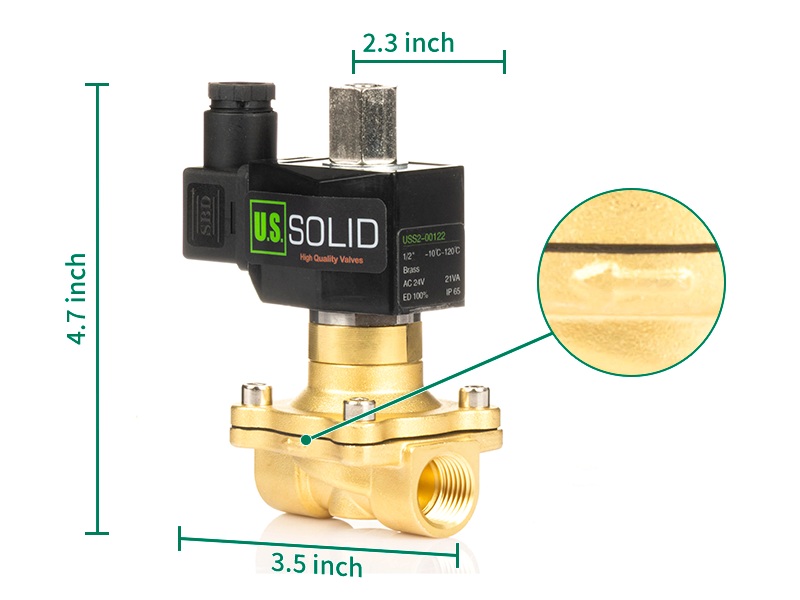

Peso líquido 1,81 lbs Dimensões do produto 4,69"x3,54"x2,27"

* Para visualizar a tabela completa no celular, por favor deslize para a esquerda ou para a direita na tela.

Princípio de funcionamento

Princípio de funcionamento

GIF
  • Válvulas solenóides de acção directaoperar usando força eletromagnética para levantar diretamente o êmbolo quando energizado, permitindo o fluxo, com uma mola retornando-o para a posição fechada quando desenergizado. Eles apresentam construção simples e resposta rápida, mas são limitados a aplicações de baixa pressão e fluxo pequeno, incluindo sistemas de vácuo.
  • Válvulas solenóides de comando pilotofuncionar primeiro abrindo uma pequena válvula piloto quando energizada, que então utiliza a pressão do sistema para operar a válvula principal. Quando desenergizado, o piloto fecha e a válvula principal reinicia. Este design permite o controle eficiente de sistemas de alta pressão e de grande fluxo com consumo mínimo de energia, embora exija pressão de operação mínima para funcionar corretamente.
FAQ

FAQ

Desktop Image 1 Desktop Image 2

Problema 1: Que material de vedação, VITON ou NBR, é mais adequado para uso com gasolina, querosene ou outros produtos petrolíferos?

VITON.É a melhor escolha devido à sua excelente resistência a altas temperaturas, produtos químicos e combustíveis. Para aplicações de longo prazo ou exigentes, a VITON supera a NBR.

Problema 2: Estas válvulas solenóides podem ser usadas continuamente por períodos prolongados?

Estas válvulas devem ser energizadas paramenos de 8 horas. Embora a maioria não exceda 18W de potência, as bobinas estão em uma área contida e pode queimar se energizado por muito tempo. Recomendamos usar um ventilador de computador para manter a bobina fria se a operação contínua é necessária.

Problema 3: Quanto tempo você deve esperar entre dois usos consecutivos de cinco horas da nossa válvula solenóide?

Recomenda- se quecerca de 20 minutostempo de resfriamento entre duas sessões de operação consecutivas de 5 horas. O tempo exato de resfriamento pode variar dependendo da temperatura ambiente e das condições de funcionamento.

Problema 4: Quanto tempo dura uma válvula de solenóide?

Com uma vida útil de mais de um milhão de ciclos quando mantida corretamente, a longevidade real pode variar dependendo de fatores como condições operacionais, tipo de fluido, pressão, temperatura e práticas de manutenção.

Problema 5: Isso pode ser usado para beber água?

NÃO.Esta válvula solenóide é feita de latão, que contém chumbo, não deve ser usada para beber água.

Problema 6: Pode ser usado ao ar livre?

Embora as válvulas solenóides tenham uma classificação IP65, tornando-as resistentes ao spray de água, recomenda-se que a válvula seja fechada em uma caixa protetora se instalada permanentemente ao ar livre para garantir durabilidade a longo prazo.

Problema 7: O que indica a seta no corpo da válvula?

A seta na válvula indica a direção do fluxo. A maioria das válvulas sólidas dos EUA são unidirecionais, o que significa que elas são projetadas para funcionar corretamente apenas quando o fluido flui na direção da seta. Se instalado no sentido oposto, a válvula pode não funcionar corretamente (por exemplo, uma válvula normalmente fechada pode não fechar).

Problema 8: Qual é a diferença entre NC (normalmente fechado) e N.O. (normalmente aberto)?

  • Normalmente Fechado (NC):A válvula permanece fechada quando a energia está desligada, abrindo-se somente quando energizada. Ideal para aplicações fechadas com segurança de falhas.
  • Normalmente aberto (NO):A válvula permanece aberta quando a energia está desligada, fechando-se apenas quando energizada. Ideal para aplicações abertas com segurança de falhas.
Precauções

Precauções

  • Recomenda-se filtrar o fluido antes da utilização para evitar que as impurezas bloqueiem a válvula, o que pode levar a um fechamento incompleto.
  • Direção do fluxo: Durante a instalação, garantir que a seta no corpo da válvula se alinha com a direção de fluxo do meio. Se a pressão reversa for possível, instale uma válvula de retenção para evitar o retorno.
  • Para garantir o desempenho ideal e estender a vida útil da válvula solenóide, instale-a horizontalmente com a bobina virada verticalmente para cima. Evite orientação da bobina vertical ou para trás.
  • A válvula solenóide gera calor durante a operação. Evite o contacto directo com as mãos.
  • As válvulas solenóides que estiveram fora de serviço durante um período prolongado devem ser limpas para remover quaisquer impurezas acumuladas ou condensação antes da utilização.
  • Para garantir um selo seguro, use sempreFita Teflonao ligar os fios NPT.
fundo Desktop Image 1 Desktop Image 2

*Importante:Marcas de verificação (?) indicam apenas adequação condicional; cruzes (×) indicam incompatibilidade completa.
