Introdução Introdução
Uma válvula solenóide é um componente chave em sistemas de controle de fluidos, usado em aplicações como irrigação, motores de combustão e sistemas pneumáticos. Ele usa um sinal elétrico para ativar uma bobina de solenoide, gerando um campo magnético que move um êmbolo para abrir ou fechar a válvula. Isso permite um controle rápido e preciso do fluxo de fluido ou gás, tornando as válvulas solenóides essenciais para uma operação eficiente do sistema.
O Solenóide Inteligente Sólido dos EUA A válvula é uma válvula solenóide de ponta com tecnologia de controle inteligente integrada. Controle facilmente a válvula usando seu dispositivo móvel via Wi-Fi, sem necessidade de instalação complicada. Basta baixar o aplicativo, conectar-se ao Wi-Fi e abrir remotamente ou fechar a válvula com algumas torneiras. Desfrute de uma comodidade incomparável e facilidade de uso em comparação com válvulas tradicionais. Perfeito para controlar água, gás ou outros fluidos com controle confiável e preciso sempre.
Se você exigir mantê-lo aberto por um período prolongado, considere a compra de umVálvula de esfera inteligente sólida dos EUA.
Aplicações
Controle Inteligente Controle Inteligente
A válvula de solenoide inteligente possui uma função de controle inteligente, proporcionando-lhe a conveniência de controlar sua válvula de solenoide usando seu celular. Além disso, uma vez que a válvula está conectada ao seu WiFi, você pode controlar remotamente a válvula mesmo quando você está longe de casa.
Este recurso permite uma operação perfeita e conveniente da válvula de qualquer lugar a qualquer momento. Além de suas capacidades de controle inteligente, a válvula solenóide também é equipada com um interruptor manual, proporcionando uma camada adicional de segurança e paz de espírito.
Características Características da válvula
- Normalmente Fechado: Fechado quando desligado, abre quando energizado.
- NPT Threading (1/4"): Rosqueamento cônico padrão para tubos dos EUA, garantindo uma vedação segura comfita teflon.
- Material do corpo da válvula: Construído a partir de latão robusto. Não adequado para aplicações de água potável.
- Tempo de resposta rápida: Abre/fecha em menos de um segundo, com uma vida útil de mais de um milhão de ciclos quando mantido corretamente.
- Início de baixa pressão: Projetado para partida de baixa pressão, esta válvula pode operar com pressão mínima, inferior a 0,1 bar, garantindo versatilidade em condições de baixa pressão.
- Viton Seal: Com um selo Viton durável, esta válvula pode resistir a altas temperaturas e resistir a produtos químicos corrosivos e fluidos como gasolina, óleos, diesel e lubrificantes.
- Acção directa: Simples, resposta rápida, e funciona a partir da pressão zero.
Manual do Usuário Manual do Usuário
Para saber como utilizar este produto, consultemanual do usuárioouvídeo tutorial.
Dados técnicosDados técnicos

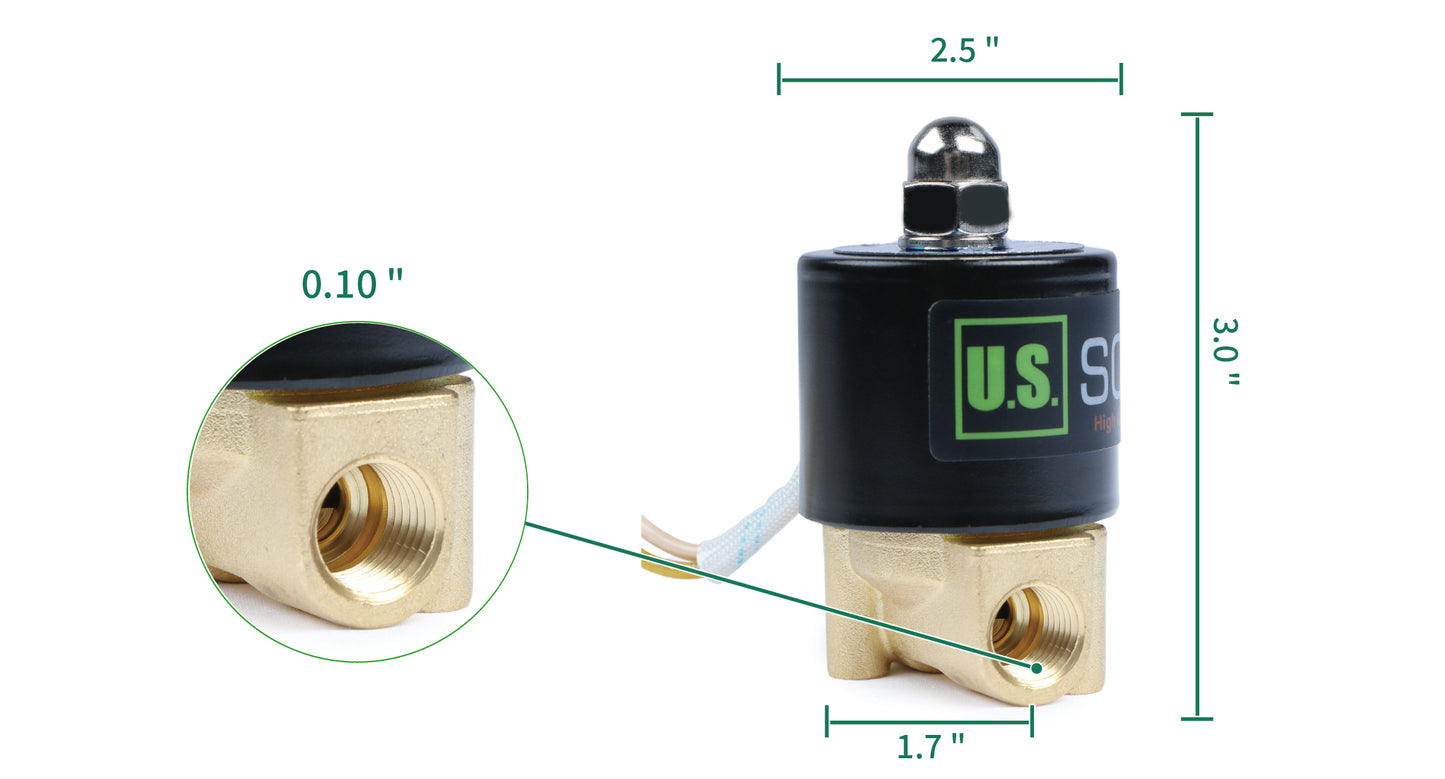

| Modelo | USS2-00401 | Tamanho da Porta | 1/4" | ||
| Tipo de Tópico | NPT | Material do Corpo | Latão | ||
| Tipo de Operação | Directo | Tipo de Fiação | Fio de chumbo | ||
| Modo de Operação | Normalmente Fechado | Abertura do Fluxo | 2,5 mm | ||
| Valor do fluxo | 0,23 Cv | Junta/diafragma/selo | Viton | ||
| Tempo de funcionamento | ≤1s | Tensão nominal | AC 110V, ± 10% | ||
| Classificação IP | IP65 | Potência | 16 VA | ||
| Temperatura de funcionamento | 14°F-248°F(-10°C-120°C) | Viscosidade líquida adequada | 20 cst Abaixo | ||
| Pressão de funcionamento | Ar/Água/Combustível diesel/Keroseno: 0-7 bar (0-101 PSI); Óleo: 0-5 bar(0-72 PSI) | Mídia Apropriada | Ar, água, óleo, gás natural, diesel, querosene, etc. | ||
| Peso líquido | 0,86 lbs | Dimensões do produto | 2,98"x2,54"x1,67" | ||
* Para visualizar a tabela completa no celular, por favor deslize para a esquerda ou para a direita na tela.
Princípio de funcionamentoPrincípio de funcionamento
- Válvulas solenóides de acção directaoperar usando força eletromagnética para levantar diretamente o êmbolo quando energizado, permitindo o fluxo, com uma mola retornando-o para a posição fechada quando desenergizado. Eles apresentam construção simples e resposta rápida, mas são limitados a aplicações de baixa pressão e fluxo pequeno, incluindo sistemas de vácuo.
- Válvulas solenóides de comando pilotofuncionar primeiro abrindo uma pequena válvula piloto quando energizada, que então utiliza a pressão do sistema para operar a válvula principal. Quando desenergizado, o piloto fecha e a válvula principal reinicia. Este design permite o controle eficiente de sistemas de alta pressão e de grande fluxo com consumo mínimo de energia, embora exija pressão de operação mínima para funcionar corretamente.
FAQ
Problema 1: Que material de vedação, VITON ou NBR, é mais adequado para uso com gasolina, querosene ou outros produtos petrolíferos?
VITON.É a melhor escolha devido à sua excelente resistência a altas temperaturas, produtos químicos e combustíveis. Para aplicações de longo prazo ou exigentes, a VITON supera a NBR.
Problema 2: Estas válvulas solenóides podem ser usadas continuamente por períodos prolongados?
Estas válvulas devem ser energizadas paramenos de 8 horas. Embora a maioria não exceda 18W de potência, as bobinas estão em uma área contida e pode queimar se energizado por muito tempo. Recomendamos usar um ventilador de computador para manter a bobina fria se a operação contínua é necessária.
Problema 3: Quanto tempo você deve esperar entre dois usos consecutivos de cinco horas da nossa válvula solenóide?
Recomenda- se quecerca de 20 minutostempo de resfriamento entre duas sessões de operação consecutivas de 5 horas. O tempo exato de resfriamento pode variar dependendo da temperatura ambiente e das condições de funcionamento.
Problema 4: Quanto tempo dura uma válvula de solenóide?
Com uma vida útil de mais de um milhão de ciclos quando mantida corretamente, a longevidade real pode variar dependendo de fatores como condições operacionais, tipo de fluido, pressão, temperatura e práticas de manutenção.
Problema 5: Isso pode ser usado para beber água?
NÃO.Esta válvula solenóide é feita de latão, que contém chumbo, não deve ser usada para beber água.
Problema 6: Pode ser usado ao ar livre?
Embora as válvulas solenóides tenham uma classificação IP65, tornando-as resistentes ao spray de água, recomenda-se que a válvula seja fechada em uma caixa protetora se instalada permanentemente ao ar livre para garantir durabilidade a longo prazo.
Problema 7: O que indica a seta no corpo da válvula?
A seta na válvula indica a direção do fluxo. A maioria das válvulas sólidas dos EUA são unidirecionais, o que significa que elas são projetadas para funcionar corretamente apenas quando o fluido flui na direção da seta. Se instalado no sentido oposto, a válvula pode não funcionar corretamente (por exemplo, uma válvula normalmente fechada pode não fechar).
Problema 8: Qual é a diferença entre NC (normalmente fechado) e N.O. (normalmente aberto)?
- Normalmente Fechado (NC):A válvula permanece fechada quando a energia está desligada, abrindo-se somente quando energizada. Ideal para aplicações fechadas com segurança de falhas.
- Normalmente aberto (NO):A válvula permanece aberta quando a energia está desligada, fechando-se apenas quando energizada. Ideal para aplicações abertas com segurança de falhas.
WIRING
Polaridade
Para válvulas com 2 fios, a válvula irá atuar independentemente de qual terminal cada fio está ligado (+ ou -). Algumas unidades, como aquelas retratadas à esquerda, incluem um fio de terra. Abra o conector e procure o símbolo de terra, mostrado no canto da Figura. Para válvulas com um fio de terra, por favor não se esqueça de aterrizar a válvula. Para os outros dois fios, a válvula irá atuar independentemente de qual terminal cada fio está ligado (+ ou -).
Precauções
- Recomenda-se filtrar o fluido antes da utilização para evitar que as impurezas bloqueiem a válvula, o que pode levar a um fechamento incompleto.
- Direção do fluxo: Durante a instalação, garantir que a seta no corpo da válvula se alinha com a direção de fluxo do meio. Se a pressão reversa for possível, instale uma válvula de retenção para evitar o retorno.
- Para garantir o desempenho ideal e estender a vida útil da válvula solenóide, instale-a horizontalmente com a bobina virada verticalmente para cima. Evite orientação da bobina vertical ou para trás.
- A válvula solenóide gera calor durante a operação. Evite o contacto directo com as mãos.
- As válvulas solenóides que estiveram fora de serviço durante um período prolongado devem ser limpas para remover quaisquer impurezas acumuladas ou condensação antes da utilização.
- Para garantir um selo seguro, use sempreFita Teflonao ligar os fios NPT.
*Importante:Marcas de verificação (?) indicam apenas adequação condicional; cruzes (×) indicam incompatibilidade completa.
