INTRODUÇÃO

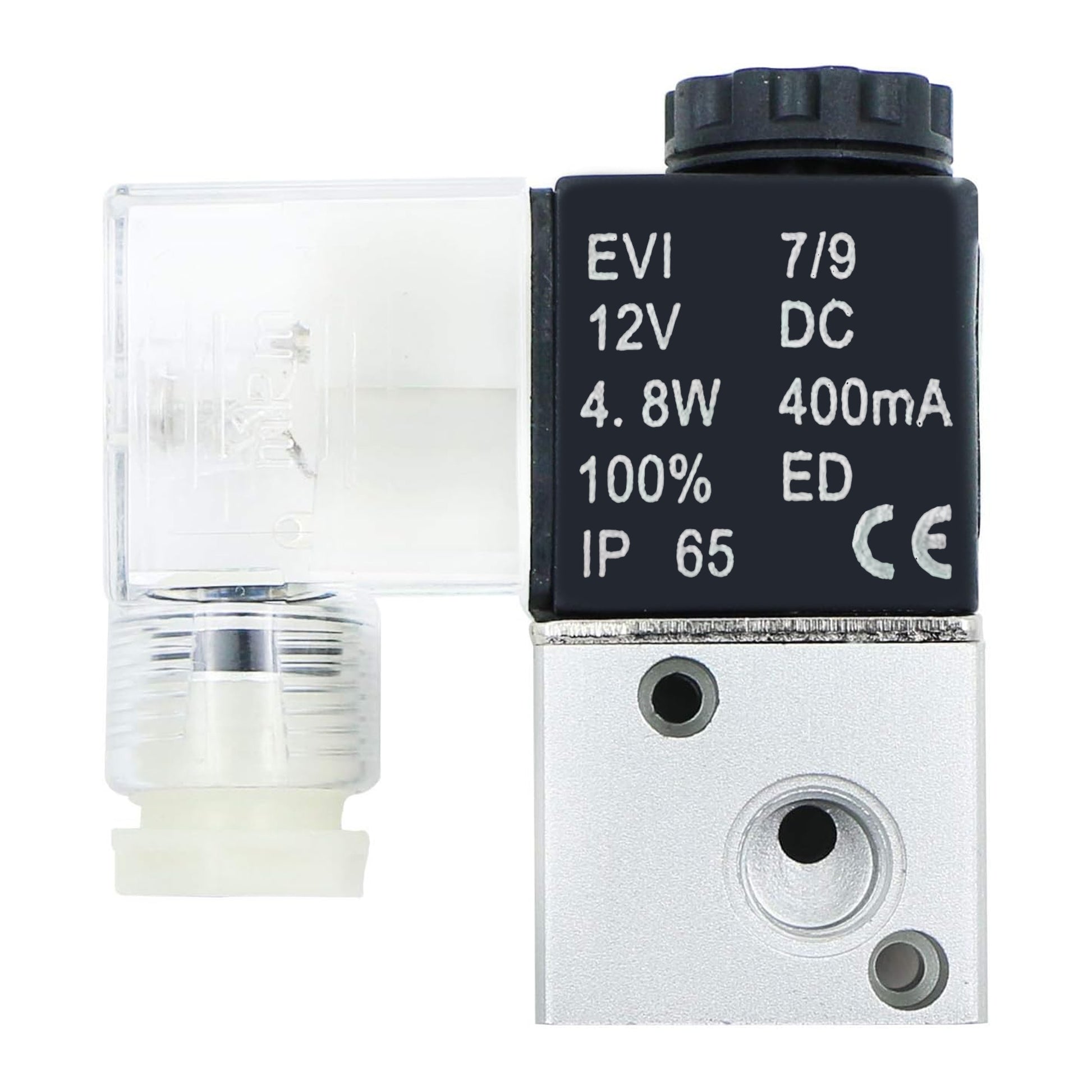

A U.S. Solid Válvula Solenoide Pneumática Elétrica de 3 vias e 2 posições direciona o ar para dispositivos pneumáticos. Ela faz a interface entre sistemas eletrônicos e pneumáticos, controlando posição, fluxo, pressão e temperatura. Esta válvula 3/2 possui três portas e dois estados de fluxo. No estado desligado, uma vedação está aberta e a outra fechada; quando energizada, ela inverte o fluxo. O ar pode fluir da porta 1 para a 2 ou a porta 2 pode ser expelida pela porta 3. Fabricada em liga de alumínio. Válvulas pneumáticas são amplamente utilizadas. Aeronaves as utilizam para o sistema anticongelante do para-brisa e para a remoção de água da chuva. Fabricantes de alimentos e bebidas os utilizam na produção. As válvulas U.S. Solid são confiáveis, de baixo consumo de energia, duráveis e fáceis de instalar, manter e controlar, com conexões pré-cabeadas. Os furos de instalação para esta válvula são roscados, com dimensões M4×0,7×2.
CARACTERÍSTICAS
APLICAÇÕES
ESPECIFICAÇÕES
| Modelo | USS-PSV00033 | Marca | U.S. Solid |
|---|---|---|---|
| Tamanho | 1/8" | Abertura de fluxo | 1,2 mm |
| Material da válvula | Liga de alumínio | Tipo de válvula | 3 vias 2 posições |
| Tensão nominal | CC 12V ± 10% | Atual | 0,33 A |
| Classificação de potência | 4 W | Mídias aplicáveis | Ar filtrado |
| Nível de proteção | IP65 | Valor do fluxo | 0,23 Cv |
| Pressão de trabalho | 0-0,8 MPa | Temperatura de operação | -5°C ~ 60°C |
| Temperatura máxima de operação | NPT | Estado operacional | Normalmente fechado |
COMO INSTALAR
INSTALAÇÃO
Nossas válvulas utilizam dois tipos padrão de furos de montagem para garantir uma instalação segura e versátil: o furo passante e o furo roscado.
Furo Passante: Este é um furo liso, sem rosca, projetado para permitir que o corpo de um parafuso ou perno passe livremente pela flange de montagem da válvula. Como não possui rosca, a instalação requer uma porca e arruela separadas, que devem ser colocadas no lado oposto da superfície de montagem, fixando a válvula com segurança. Nossos furos passantes estão disponíveis em dois tamanhos comuns: 4,3 mm x 2 e 3,3 mm x 2. Verifique as especificações do seu produto para confirmar as dimensões exatas.

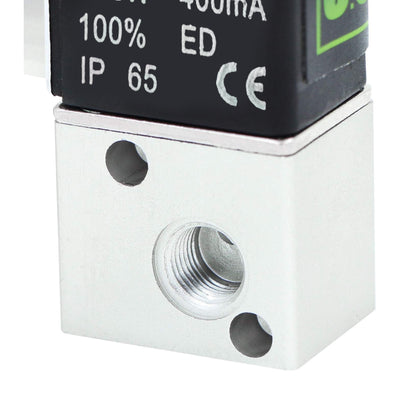

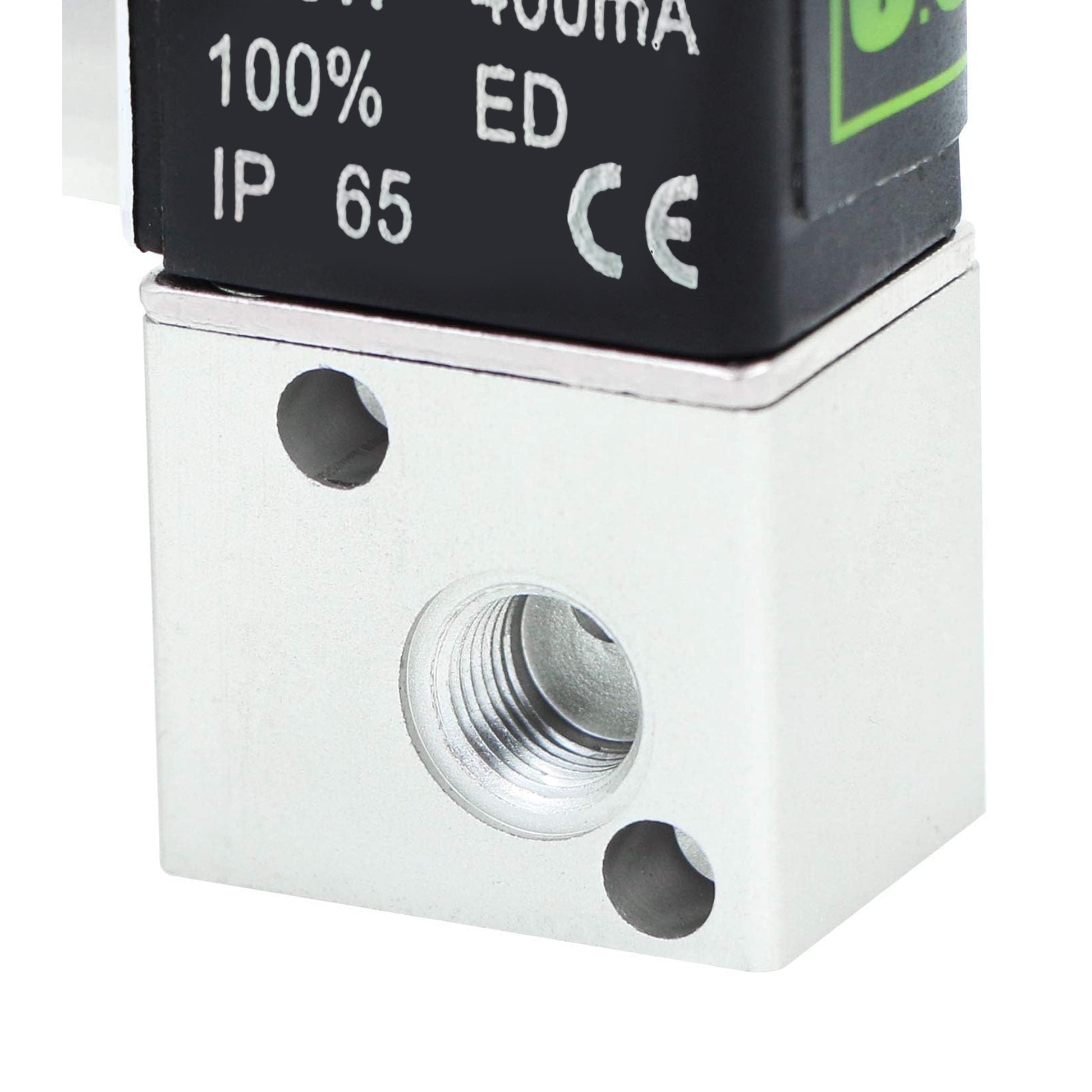

Furo Roscado: Este furo possui roscas internas (roscas) que correspondem a um tamanho específico de parafuso, funcionando como sua própria porca. Ele foi projetado para receber um parafuso ou perno correspondente diretamente, bastando inseri-lo e apertá-lo. Isso é ideal para instalações onde o acesso ou a colocação de uma porca separada no lado oposto é impossível ou impraticável. Nossos furos passantes vêm em um tamanho comum: M4x0,7x2. Verifique as especificações do seu produto para confirmar as dimensões exatas.
Atributos da Válvula
Classificação de Proteção contra Ingresso:
ph6781
">ph6783
>1. Qual é a classificação de impermeabilidade desta válvula?A carcaça do motor tem classificação IP65 para proteção contra entrada de água e poeira. Se instalada permanentemente ao ar livre, recomenda-se colocá-la sob um abrigo ou em uma caixa protetora para evitar exposição prolongada à chuva.
Essas válvulas devem ser energizadas por menos de 8 horas. Embora a maioria não exceda 18 W de potência, as bobinas estão em uma área confinada e podem queimar se energizadas por muito tempo. Recomendamos o uso de um ventilador de computador para manter a bobina resfriada se a operação contínua for necessária.
3. Quanto tempo devo esperar entre dois usos consecutivos de cinco horas da nossa válvula solenoide?
Recomenda-se aguardar cerca de 20 minutos de resfriamento entre duas sessões de operação consecutivas de 5 horas. O tempo exato de resfriamento pode variar dependendo da temperatura ambiente e das condições de operação.
4. Pode ser usado para água potável?
SIM. Esta válvula de esfera motorizada é feita de liga de alumínio, que não contém chumbo e é adequada para uso em sistemas de água potável.
5. Pode ser usado ao ar livre?
here.
