Introdução
Uma válvula solenóide é um componente chave em sistemas de controle de fluidos, usado em aplicações como irrigação, motores de combustão e sistemas pneumáticos. Ele usa um sinal elétrico para ativar uma bobina de solenoide, gerando um campo magnético que move um êmbolo para abrir ou fechar a válvula. Isso permite um controle rápido e preciso do fluxo de fluido ou gás, tornando as válvulas solenóides essenciais para uma operação eficiente do sistema.
Com uma conexão de caixa de junção, oferece proteção segura da fiação, tornando-a ideal para ambientes severos onde poeira, umidade ou vibração podem ser uma preocupação. Os clientes escolheram esta válvula de propósito geral para: projetos do-it-yourself, aplicações de temperatura moderadas, produtos químicos severos, controle de fluxo para sistemas de irrigação, sistemas de osmose reversa, ou para controlar o fluxo de gás propano.
Aplicações


Características
- Caixa de junção: Proporciona proteção segura da fiação para ambientes severos (pó, umidade, vibração).
- Normalmente Abra: Abra quando não é alimentado, fecha quando energizado.
- NPT Threading (1/4"): Rosqueamento cônico padrão para tubos dos EUA, garantindo uma vedação segura comfita teflon.
- Material do corpo da válvula: Construído a partir de latão robusto. Não adequado para aplicações de água potável.
- Tempo de resposta rápida: Abre/fecha em menos de um segundo, com uma vida útil de mais de um milhão de ciclos quando mantido corretamente.
- Início de baixa pressão: Projetado para partida de baixa pressão, esta válvula pode operar com pressão mínima, inferior a 0,1 bar, garantindo versatilidade em condições de baixa pressão.
- NBR Selo: Com uma vedação NBR resistente ao óleo, esta válvula oferece uma solução econômica para combustíveis, lubrificantes e fluidos hidráulicos em ambientes de temperatura moderada.
- Acção directa: Simples, resposta rápida, e funciona a partir da pressão zero.


Manual do Usuário
Para saber como utilizar este produto, consultemanual do usuário.
Dados técnicosDados técnicos
Modelo | USS2-00083 | Tamanho da Porta | 1/4" | ||
Tipo de Tópico | NPT | Material do Corpo | Latão | ||
Tipo de Operação | Directo | Tipo de Fiação | Caixa de Junção | ||
Modo de Operação | Normalmente Abrir | Abertura do Fluxo | 1.6 mm | ||
Valor do fluxo | 0,23 Cv | Junta/diafragma/selo | NBR | ||
Tempo de funcionamento | ≤1s | Tensão nominal | AC 110V, ± 10% | ||
Classificação IP | IP65 | Potência | 12 VA | ||
Temperatura de funcionamento | 23°F-176°F(-5°C-80°C) | Viscosidade líquida adequada | 20 cst Abaixo | ||
Pressão de funcionamento | Ar/Água/Combustível diesel/Keroseno: 0-7 Bar(0-101 PSI); Óleo: 0-5 Bar(0-72 PSI) | Mídia Apropriada | Ar, água, óleo diesel, querosene, etc. | ||

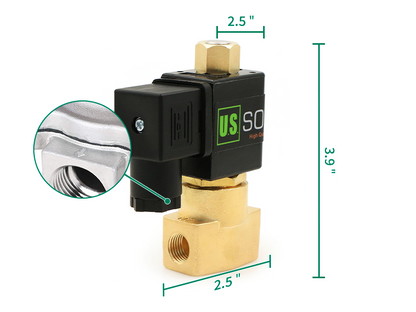

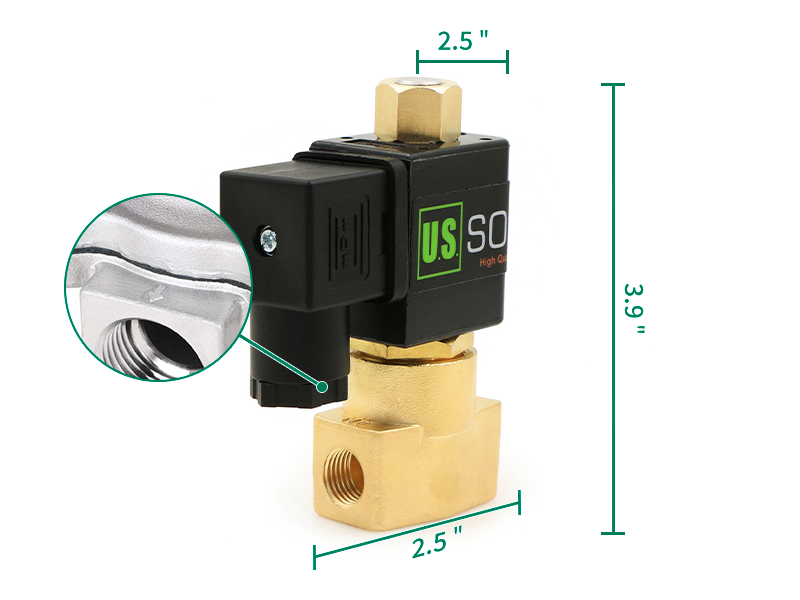

Peso líquido | 0, 77 lbs | Dimensões do produto | 3,94"x2,48"x2,48" |
* Para visualizar a tabela completa no celular, por favor deslize para a esquerda ou para a direita na tela.
Princípio de funcionamentoPrincípio de funcionamento


- Válvulas solenóides de acção directaoperar usando força eletromagnética para levantar diretamente o êmbolo quando energizado, permitindo o fluxo, com uma mola retornando-o para a posição fechada quando desenergizado. Eles apresentam construção simples e resposta rápida, mas são limitados a aplicações de baixa pressão e fluxo pequeno, incluindo sistemas de vácuo.
- Válvulas solenóides de comando pilotofuncionar primeiro abrindo uma pequena válvula piloto quando energizada, que então utiliza a pressão do sistema para operar a válvula principal. Quando desenergizado, o piloto fecha e a válvula principal reinicia. Este design permite o controle eficiente de sistemas de alta pressão e de grande fluxo com consumo mínimo de energia, embora exija pressão de operação mínima para funcionar corretamente.
FAQ


Problema 1: Que material de vedação, VITON ou NBR, é mais adequado para uso com gasolina, querosene ou outros produtos petrolíferos?
VITON.É a melhor escolha devido à sua excelente resistência a altas temperaturas, produtos químicos e combustíveis. Para aplicações de longo prazo ou exigentes, a VITON supera a NBR.
Problema 2: Estas válvulas solenóides podem ser usadas continuamente por períodos prolongados?
Estas válvulas devem ser energizadas paramenos de 8 horas. Embora a maioria não exceda 18W de potência, as bobinas estão em uma área contida e pode queimar se energizado por muito tempo. Recomendamos usar um ventilador de computador para manter a bobina fria se a operação contínua é necessária.
Problema 3: Quanto tempo você deve esperar entre dois usos consecutivos de cinco horas da nossa válvula solenóide?
Recomenda- se quecerca de 20 minutostempo de resfriamento entre duas sessões de operação consecutivas de 5 horas. O tempo exato de resfriamento pode variar dependendo da temperatura ambiente e das condições de funcionamento.
Problema 4: Quanto tempo dura uma válvula de solenóide?
Com uma vida útil de mais de um milhão de ciclos quando mantida corretamente, a longevidade real pode variar dependendo de fatores como condições operacionais, tipo de fluido, pressão, temperatura e práticas de manutenção.
Problema 5: Isso pode ser usado para beber água?
NÃO.Esta válvula solenóide é feita de latão, que contém chumbo, não deve ser usada para beber água.
Problema 6: Pode ser usado ao ar livre?
Embora as válvulas solenóides tenham uma classificação IP65, tornando-as resistentes ao spray de água, recomenda-se que a válvula seja fechada em uma caixa protetora se instalada permanentemente ao ar livre para garantir durabilidade a longo prazo.
Problema 7: O que indica a seta no corpo da válvula?
A seta na válvula indica a direção do fluxo. A maioria das válvulas sólidas dos EUA são unidirecionais, o que significa que elas são projetadas para funcionar corretamente apenas quando o fluido flui na direção da seta. Se instalado no sentido oposto, a válvula pode não funcionar corretamente (por exemplo, uma válvula normalmente fechada pode não fechar).
Problema 8: Qual é a diferença entre NC (normalmente fechado) e N.O. (normalmente aberto)?
- Normalmente Fechado (NC):A válvula permanece fechada quando a energia está desligada, abrindo-se somente quando energizada. Ideal para aplicações fechadas com segurança de falhas.
- Normalmente aberto (NO):A válvula permanece aberta quando a energia está desligada, fechando-se apenas quando energizada. Ideal para aplicações abertas com segurança de falhas.
Precauções
- Recomenda-se filtrar o fluido antes da utilização para evitar que as impurezas bloqueiem a válvula, o que pode levar a um fechamento incompleto.
- Direção do fluxo: Durante a instalação, garantir que a seta no corpo da válvula se alinha com a direção de fluxo do meio. Se a pressão reversa for possível, instale uma válvula de retenção para evitar o retorno.
- Para garantir o desempenho ideal e estender a vida útil da válvula solenóide, instale-a horizontalmente com a bobina virada verticalmente para cima. Evite orientação da bobina vertical ou para trás.
- A válvula solenóide gera calor durante a operação. Evite o contacto directo com as mãos.
- As válvulas solenóides que estiveram fora de serviço durante um período prolongado devem ser limpas para remover quaisquer impurezas acumuladas ou condensação antes da utilização.
- Para garantir um selo seguro, use sempreFita Teflonao ligar os fios NPT.


*Importante:Marcas de verificação (?) indicam apenas adequação condicional; cruzes (×) indicam incompatibilidade completa.
