Giriş

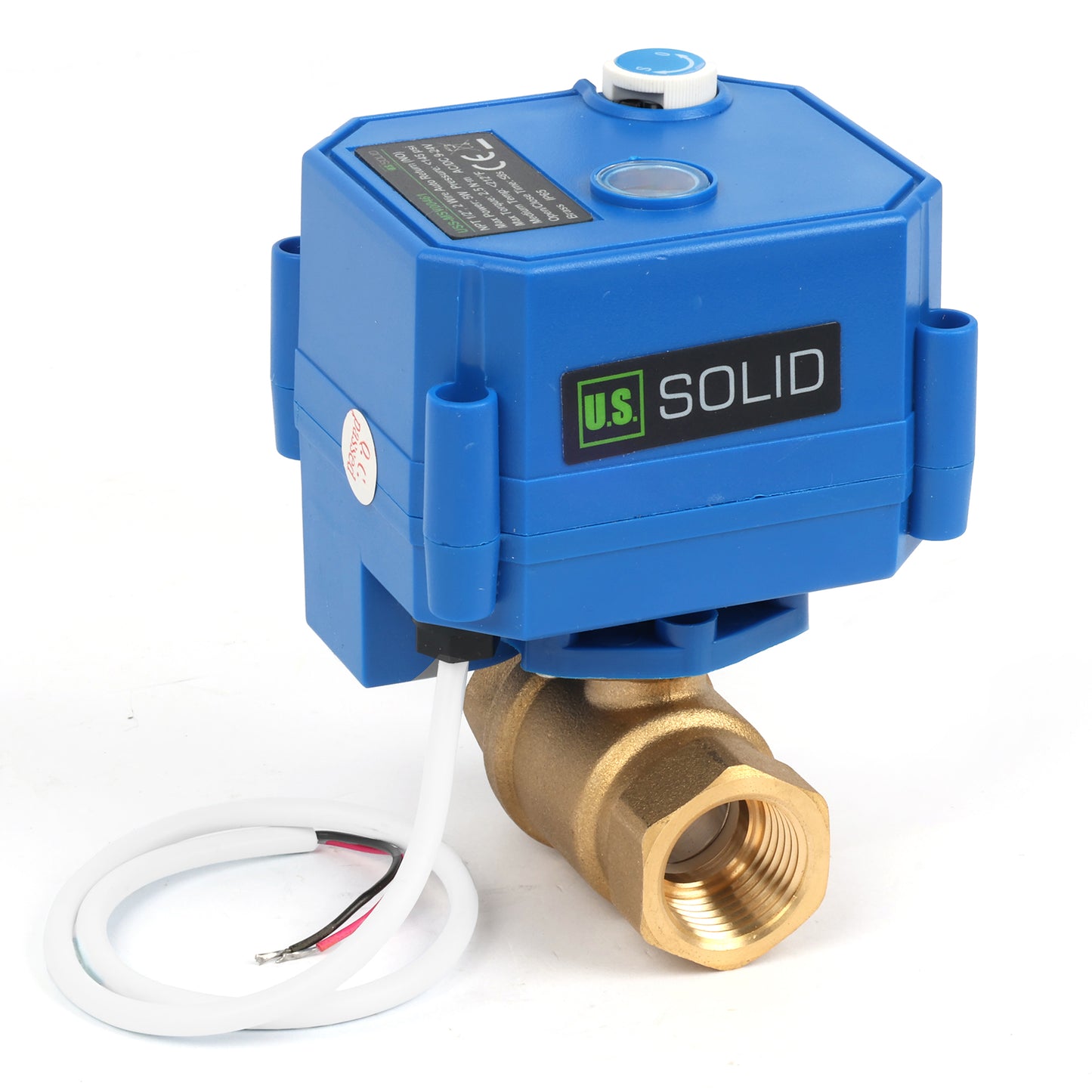

Motorlu küresel vanalar, birçok uygulamada hayati önem taşıyan bir ekipmandır. Bu model 6-8 saniyede açılıp kapanır ve neredeyse hiç enerji harcamadan yeni konumunda kalır. Bu, motorlu küresel vanalar ile birçok solenoid vana arasındaki temel farktır. Çoğu solenoid vana, yeni bir konumdayken sürekli olarak enerjilendirilirken, motorlu küresel vanalar yalnızca açık konumdan kapalı konuma geçerken veya tam tersi durumda enerji harcar.
Bu seri, 2 kablolu otomatik geri dönüş fonksiyonuna sahiptir ve kullanıcıların elektrik kesintileri veya sistem hata ayıklaması sırasında vananın durumunu bir el düğmesiyle zorla değiştirmelerine olanak tanıyan manuel bir fonksiyonla donatılmıştır. Böylece olağanüstü operasyonel esneklik ve acil durum güvenliği sunar.
Uygulamalar
Özellikler
- Normalde Açık: Güç yokken açık, enerji verildiğinde kapalı.
- NPT / G Diş Açma: NPT (Ulusal Boru Konikliği) ve G (BSPP) çeşitli küresel spesifikasyonlara uyum sağlayarak teflon tape ile güvenli bir sızdırmazlık sağlar.
- Vana Gövde Malzemesi: Pirinçten üretilmiştir. İçme suyu uygulamaları için uygun değildir, ancak paslanmaz çeliğe benzer bir performans sunar ve daha düşük bir maliyete sahiptir.
- 9V-24V AC/DC: Tüm voltaj aralıklarında etkili bir şekilde çalışan bu motorlu küresel vana, vanayı 6-8 saniye içinde açar veya kapatır.
- 2 Kablolu Otomatik Dönüş: Basit iki kablolu bağlantı, elektrik kesildiğinde otomatik olarak güvenli durumuna döner.
- Manuel Fonksiyon: Özel bir el düğmesi aracılığıyla acil durum aktivasyonunu etkinleştirir ve vananın elektrik gücü olmadan hızlı bir şekilde açılıp kapatılmasını sağlar.
Kullanım Kılavuzu
Bu ürünü nasıl kullanacağınızı öğrenmek için lütfen user manual veya tutorial video'e bakın.
Teknik Veriler
| Model | USS-MSV00461 | Liman Boyutu | 1/2" | ||
| İplik Türü | NPT/G | Gövde Malzemesi | Pirinç | ||
| Maksimum Tork | 2,5 N·m | Kablolama Türü | 2 Kablolu Otomatik Dönüş | ||
| Çalışma Modu | Normalde Açık | Akış Açıklığı | 15 mm | ||
| Delik Tipi | Tam Liman | Conta/Diyafram/Conta | PTFE | ||
| Çalışma Süresi | ≤8s | Anma Gerilimi | AC/DC 9-24V | ||
| IP Derecelendirmesi | IP65 | Maksimum Güç | 5W | ||
| Çalışma Sıcaklığı | 32℉-194℉(0℃-90℃) | Yaşam Beklentisi | 80.000 ila 100.000 Döngü | ||
| Maksimum Orta Basınç | 145 PSI (1,0 Mpa) | Uygun Medya | Su, hava, petrol ve gaz | ||
| Brüt ağırlık | 1,1 lbs | Paketleme Boyutları | 4,65"x3,62"x3,59" | ||
*Tablonun tamamını mobil cihazınızda görüntülemek için lütfen ekranda sola veya sağa kaydırın.
SSS
Sorun 1: N.C. (Normalde Kapalı) ve N.O. (Normalde Açık) arasındaki fark nedir?
- Normalde Kapalı (NC): Elektrik kesildiğinde vana kapalı kalır, yalnızca enerji verildiğinde açılır. Arıza emniyetli kapalı uygulamalar için idealdir.
- Normalde Açık (NO): Elektrik kesildiğinde vana açık kalır, yalnızca enerji verildiğinde kapanır. Arıza emniyetli açık uygulamalar için idealdir.
Sorun 2: Tam Port ile Standart Port arasındaki fark nedir?
- Tam Port: Boru çapına uygundur, minimum akış kısıtlaması sağlar, yüksek akış ve düşük basınç düşüşü için idealdir.
- Standart Port: Boru çapından daha küçük, daha yüksek direnç, genel akış ve basınç ihtiyaçları için uygundur.
Sorun 3: İçme Suyu için kullanılabilir mi?
HAYIR. Bu motorlu küresel vana, kurşun içeren pirinçten yapılmıştır ve içme suyu için kullanılmamalıdır.
Sorun 4: Otomatik geri dönüş vanaları için minimum Zamanında Çalışma süresi nedir? Elektrik kesintisi durumunda kapanmayı sağlamak için elektrik depolaması gerekli midir?
Elektrik kesildiğinde otomatik sıfırlama işlevini sağlamak için, 2 kablolu otomatik geri dönüşlü motorlu küresel vanalardaki kapasitörü şarj etmek üzere cihazı yaklaşık bir dakika boyunca çalıştırmak önemlidir.
Sorun 5: 2 kablolu otomatik geri dönüşlü motorlu küresel vana nasıl bağlanır?
Vanayı açmak için kırmızı kabloyu pozitif kutba (+), siyah kabloyu negatif kutba (-) bağlayın. Kablolardan herhangi birinin bağlantısını kesmek vanayı kapatacaktır.
Manuel Fonksiyon
Kırmızı çizgi
Konum göstergesi ② üzerindeki kırmızı çizgi "KAPALI" (boruya dikey) konumunu gösterdiğinde vanalar tamamen kapalıdır. Benzer şekilde, vana "AÇIK" (boruya paralel) konumunu gösterdiğinde tamamen açıktır.
Adımlar
- Manuel çalıştırmadan önce, vananın kapalı olduğundan emin olun.
- Öncelikle el çarkını yavaşça yukarı çekin. Bu noktada, döndürmek geçişi açar veya kapatır. Yukarı çekerken çubuğun hafifçe kalktığını hissedeceksiniz; kaldırılamıyorsa, konumunu ayarlamak için döndürmeyi deneyin.
- Aşırı güç kullanmayın. Dönerken, aşırı çalışmayı önlemek için gösterge penceresindeki kırmızı çizgiye dikkat edin.
- Manuel işlemi tamamladıktan sonra, elektrikli fonksiyonun normal şekilde çalışmasını sağlamak için el çarkını aşağı bastırın.
Önlemler
- 2 kablolu ters polarite ve 3 kablolu modellerde, vana tamamen açık veya kapalıyken enerjisi kesilir. Diğer modeller tamamen açıkken önemsiz miktarda güç tüketebilir ve 5 kablolu model, gösterge ışıklarının çalışır durumda kalması için kapalıyken enerji kullanır. Ayrıntılı bilgi için teknik özellikler sayfasına bakın.
- Sadece Otomatik Dönüşlü Modeller, elektrik kesintisi durumunda kapalı konuma döner. Diğer tüm modeller mevcut konumlarında kalır. Bu bir sorunsa, Otomatik Dönüşlü bir Model satın almayı düşünün.
- Bu vanalar, aşırı ısınma riski olmadan sürekli olarak çalıştırılmalarını sağlayan güç sınırlama özellikleriyle tasarlanmıştır. Ancak, güvenli çalışmayı sürdürmek için her zaman doğru montajı ve üretici yönergelerine uyumu sağlayın.
*Önemli: Onay işaretleri (√) yalnızca koşullu uygunluğu; çarpı işaretleri (×) tamamen uyumsuzluğu gösterir.
