Introducción
Esta válvula de bola motorizada UPVC de 3 vías proporciona una solución alternativa a nuestras válvulas de bola roscadas de latón/acero inoxidable estándar disponibles actualmente. A diferencia de las conexiones roscadas NPT/G, esta válvula adopta una conexión de enchufe estándar americano y de doble unión, lo que equilibra un rendimiento de sellado estable con la comodidad de un fácil desmontaje y mantenimiento con un simple adhesivo de cemento solvente. Para otros estándares de conexión, póngase en contacto con nuestro servicio de atención al cliente.
Equipada con una configuración de 6 cables que integra funciones de control dual de 3 cables y retroalimentación de señal de 3 cables, la válvula no se restablece automáticamente tras un corte de energía; en su lugar, mantiene su última posición para garantizar un funcionamiento estable para requisitos específicos de control de flujo. La configuración de 6 cables incluye tres cables para el funcionamiento de control dual (un cable común, un cable de control de ENCENDIDO y un cable de control de APAGADO); los usuarios pueden encender o apagar fácilmente la válvula alternando el cable de control correspondiente; además de tres cables solo para la retroalimentación de la señal de posición. También se proporciona una función de anulación manual para operaciones de emergencia durante cortes de energía. Con sellos de EPDM que garantizan un rendimiento fiable, es la opción ideal para aplicaciones de tratamiento de agua, HVAC y manejo de fluidos industriales de baja presión. Para otros estándares de conexión, póngase en contacto con nuestro servicio de atención al cliente.

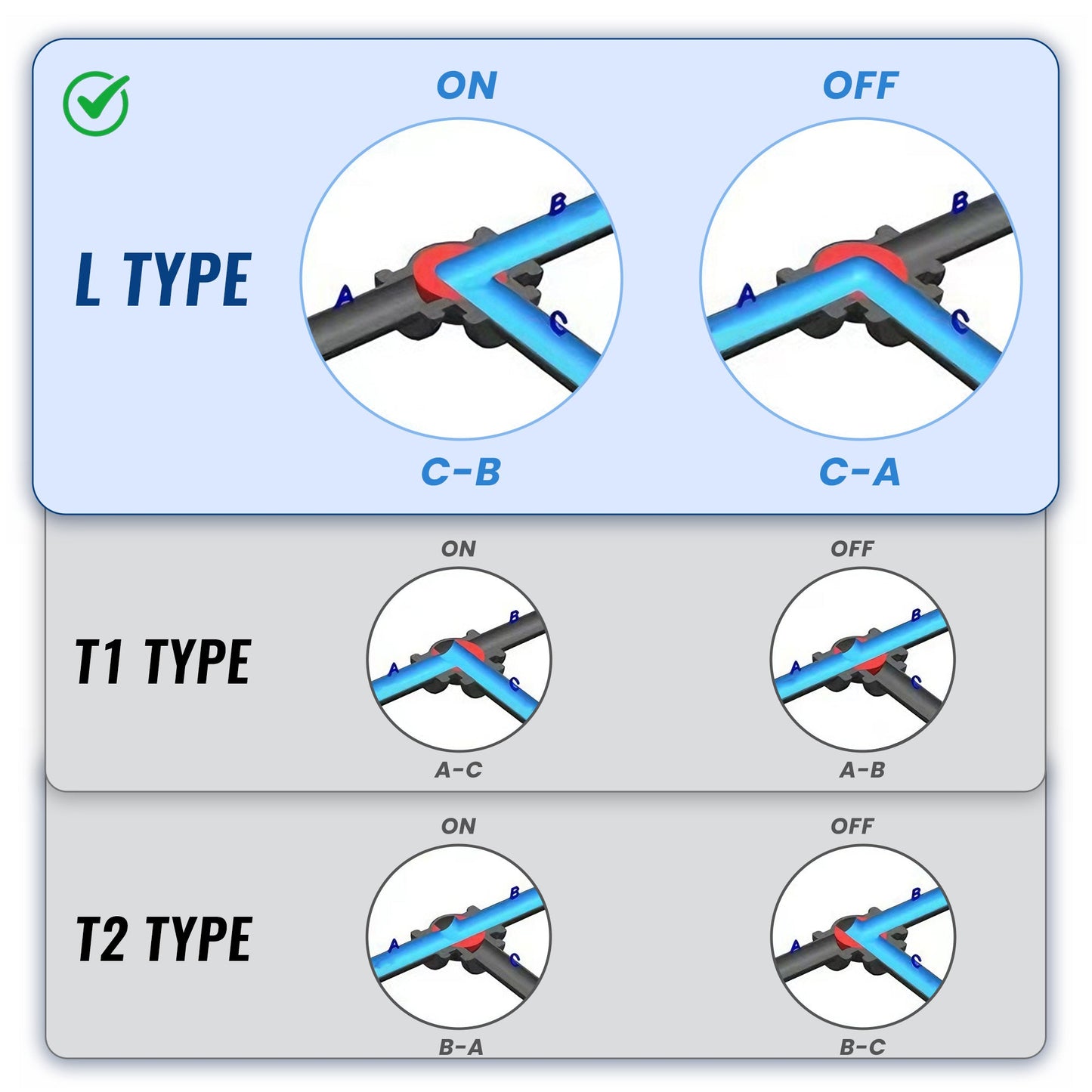

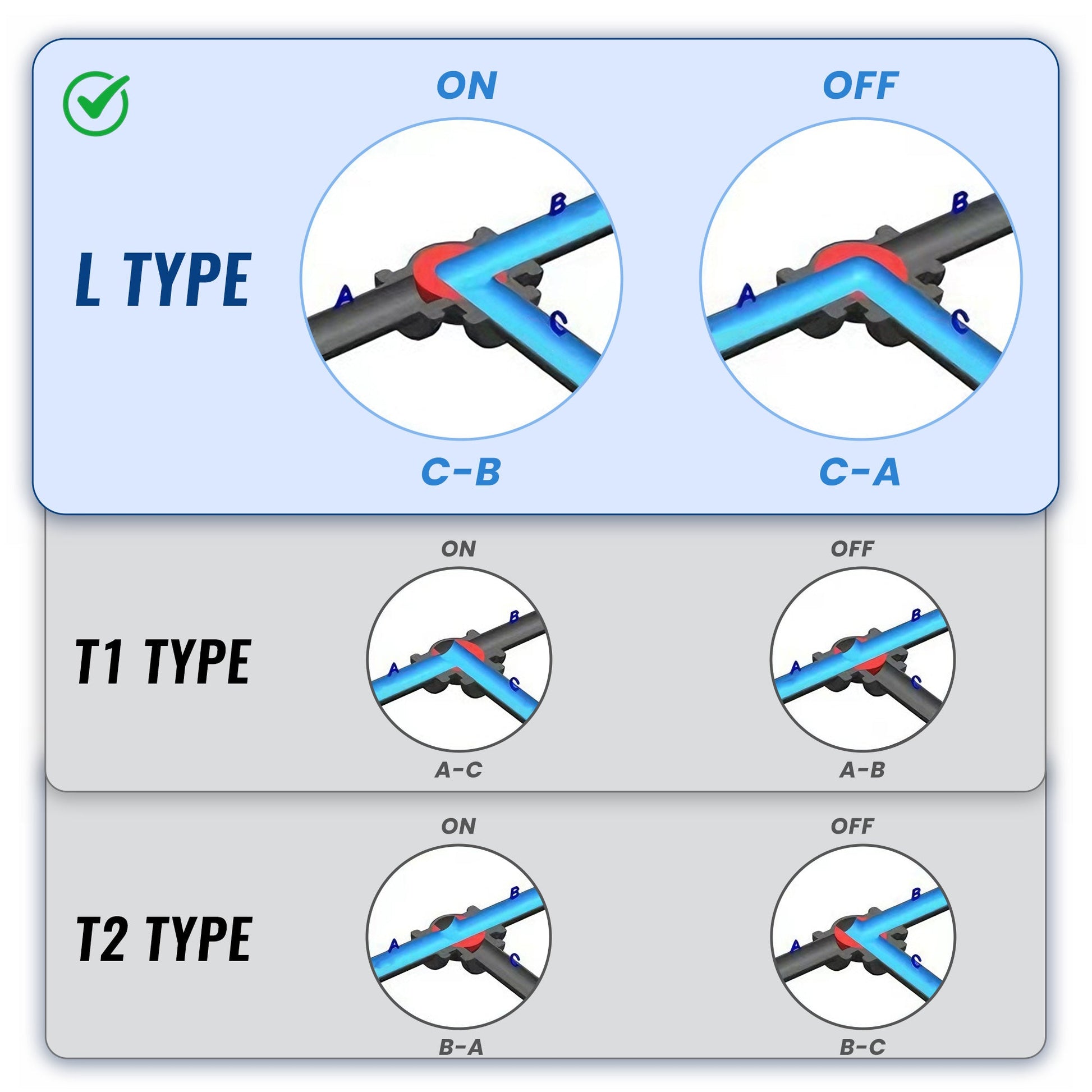

Esta serie de válvulas de 3 vías ofrece configuraciones tipo L y tipo T (2 opciones para tipo T: T1/T2). Tenga en cuenta la distinción al realizar la compra (consulte las imágenes principales para obtener detalles sobre el tipo de trayectoria de flujo).
NOTA: Para el diagrama de cableado detallado y las rutas de flujo correspondientes de la válvula de 3 vías en estado ON/OFF, consulte la imagen principal.
Especificaciones
Tipo de puerto de válvula: 3 vías (tipo L)
Modelo: USS-MSV678
Tamaño: 1"
Conexión: Unión y Extremo de Enchufe
Diámetro interior del enchufe: 33,4 mm
Diámetro interior del enchufe: 33,4 mm
Material: UPVC
Voltaje de trabajo: DC 24V
Potencia máxima: 15W
Par máximo: 20 N·m
Presión máx.: 232 psi
Temperatura del medio: 33.8℉ a 104℉
Clasificación IP: IP65
Vida útil: 20,000 ciclos
Tiempo de cierre/apertura: 10-12s
Cableado: 6 hilos (3 hilos de doble control y 3 hilos de retroalimentación de señal)
Función manual: Sí
Función de retroalimentación de señal: Sí
Sello: EPDM
Sellado: EPDM
