INTRODUCCIÓN

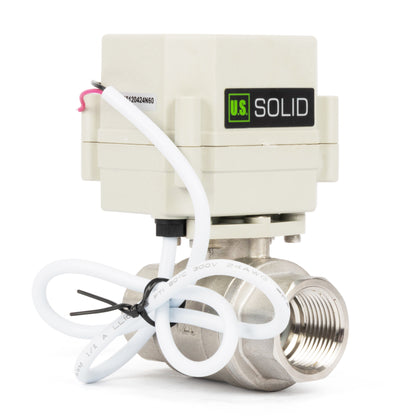

Las válvulas de bola motorizadas son un equipo vital en numerosas aplicaciones. Este modelo se abre y se cierra en 3-5 segundos, y permanece en su nueva posición sin apenas consumir energía. Esta es una diferencia clave entre las válvulas de bola motorizadas y muchas válvulas solenoides. La mayoría de las válvulas solenoides están energizadas continuamente cuando están en una nueva posición, mientras que las válvulas de bola motorizadas gastan energía solo cuando cambian de abiertas a cerradas, o viceversa.

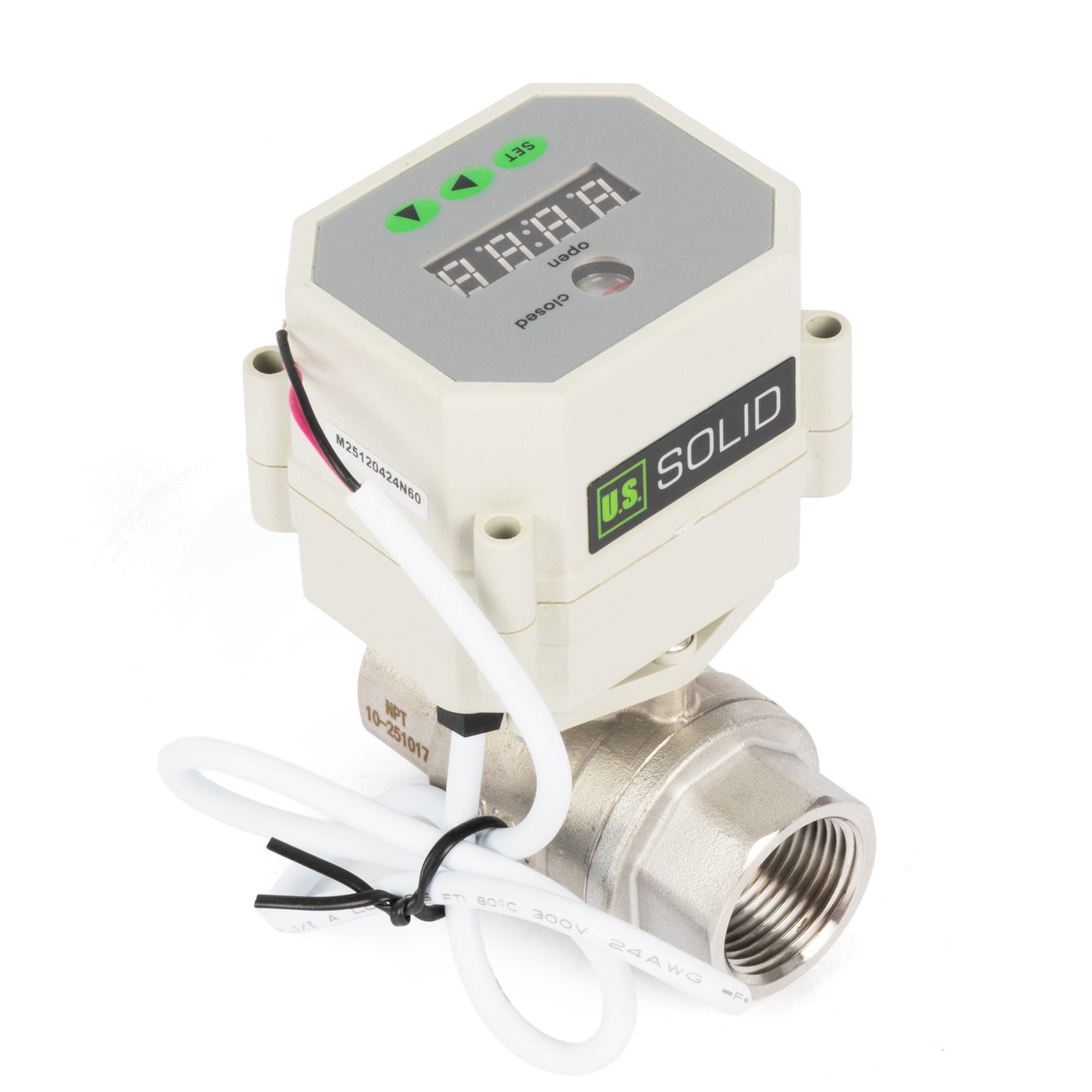

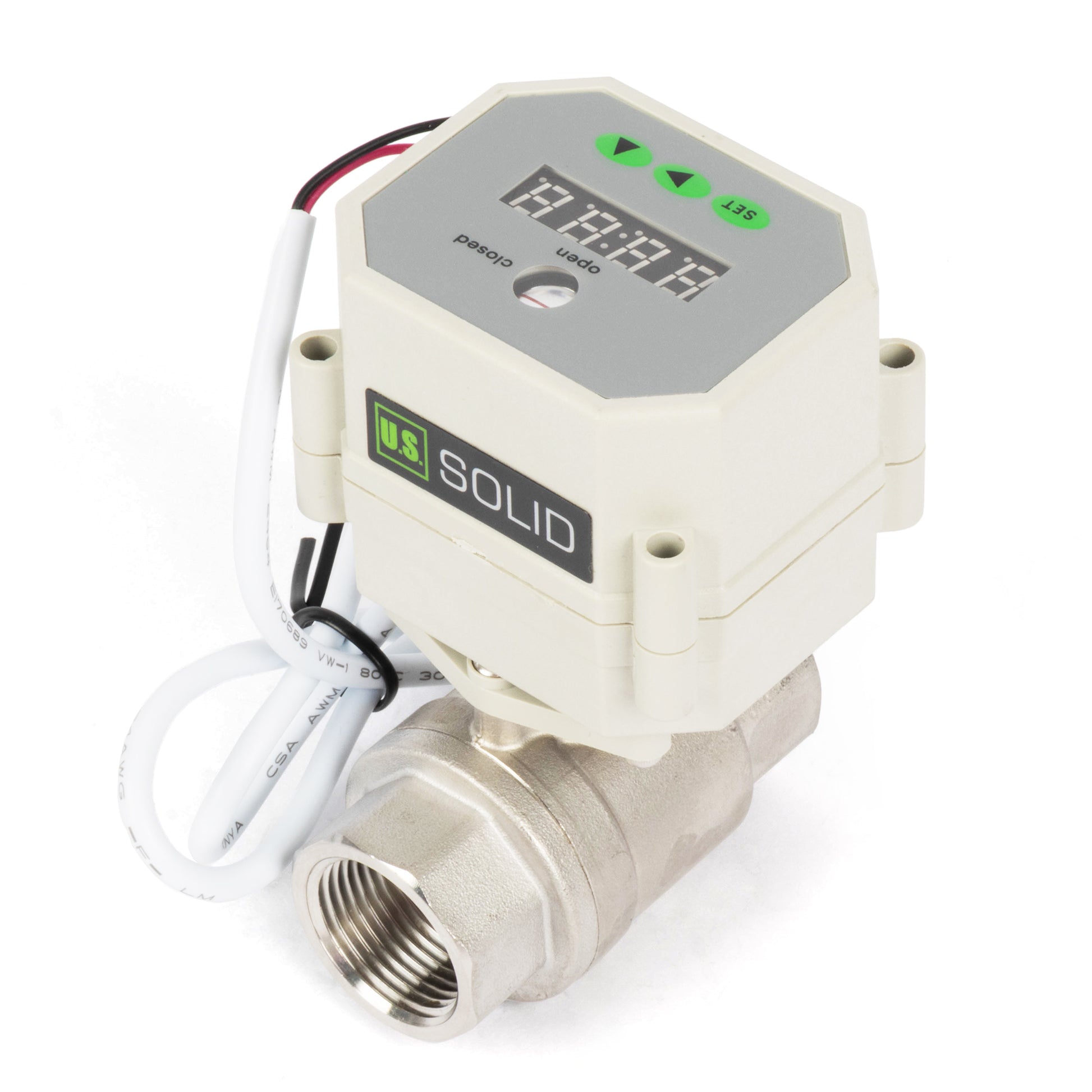

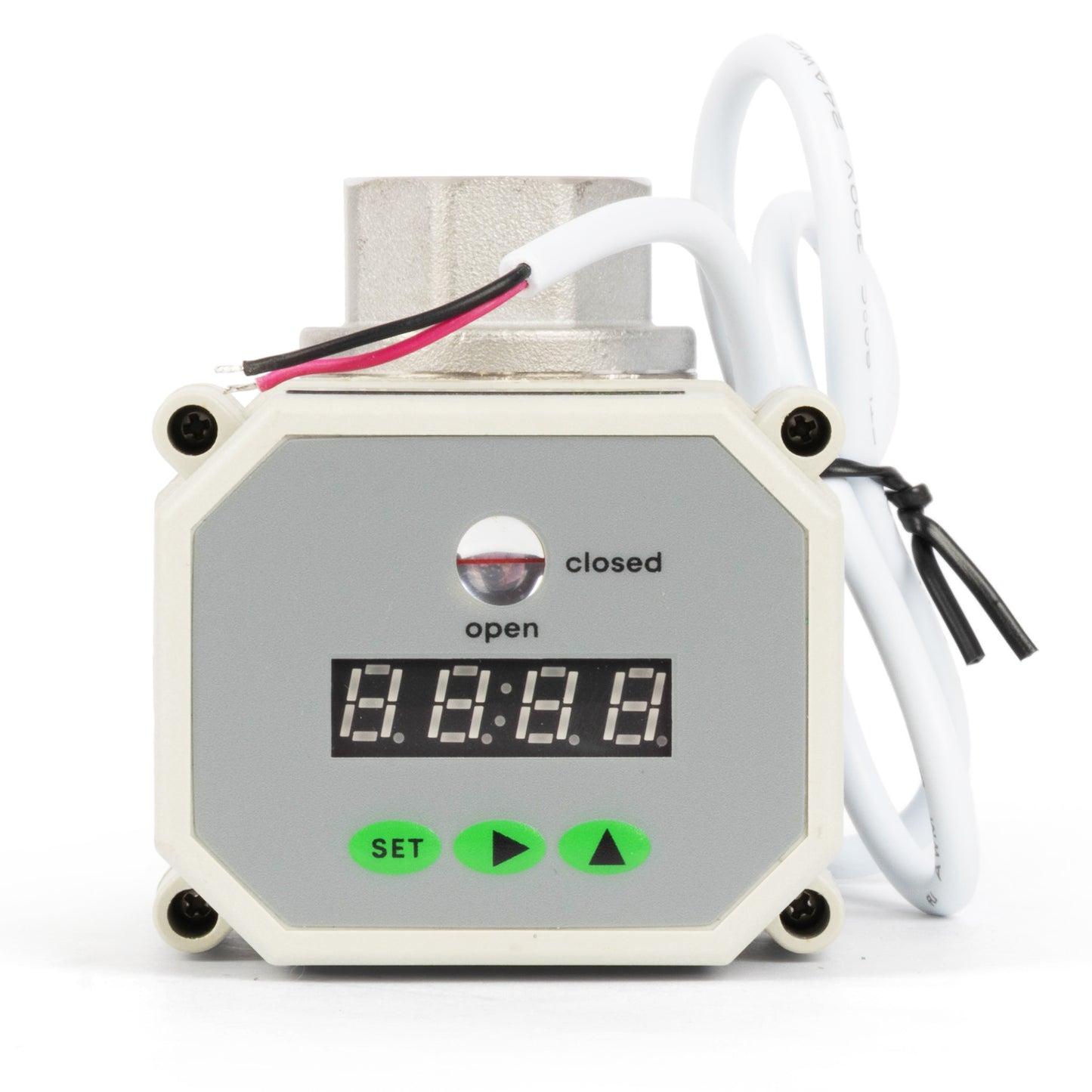

Esta válvula de drenaje temporizada de la serie es una solución de grado industrial, totalmente automatizada para el control de sistemas de fluidos y aire. Diseñada con un temporizador digital de precisión, permite a los usuarios personalizar las duraciones de apertura y cierre de la válvula desde 00:00 hasta 99:59:59.
CARACTERÍSTICAS
APLICACIONES
RENDIMIENTO DE OPERACIÓN
DESPUÉS DEL CABLEADO
DESCONECTAR EL CABLEADO
Especificaciones
| Modelo | USS-MSV70005 | Marca | U.S. Solid |
| Tamaño | 3/4" | Tipo de cableado | 2 hilos, retorno automático |
| Material de la válvula | SS304 | Clasificación del cerramiento | IP67 |
| Tiempo de operación | 3 - 5 segundos | Voltaje de trabajo | 9 - 24V AC/DC |
| Potencia máxima | 5 W | Par máximo | 3 N m |
| Presión máxima del medio | 1.0 Mpa | Rango de temperatura para el medio de flujo | 2°C a 90°C |
| Vida útil esperada | >70,000 ciclos | Tipo de orificio | Completo |
| Tipo de rosca | NPT | Estado de operación | Normalmente cerrada |
| Rango de temperatura ambiente | -15°C a 60°C | Sello de bola | PTFE |
*Para ver la tabla completa en el móvil, deslice el dedo hacia la izquierda o hacia la derecha en la pantalla.
CALIDAD Y SEGURIDAD CERTIFICADAS CE
PREGUNTAS FRECUENTES
1. ¿Cuál es la clasificación de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación IP67 para protección contra la entrada de agua. Si se instala permanentemente en exteriores, se recomienda colocarla bajo un refugio o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Cuál es la diferencia entre N.C. (Normalmente Cerrada) y N.O. (Normalmente Abierta)?
En una válvula N.C., está cerrada sin energía y se abre cuando se energiza. Por el contrario, en una válvula N.O., está abierta sin energía y se cierra cuando se energiza, bloqueando el flujo de fluido o gas.
3. ¿Cuál es la diferencia entre Puerto Completo y Puerto Estándar?
En una válvula de puerto completo, el diámetro interno de la válvula es el mismo que el de la tubería a la que está conectada. En una válvula de puerto estándar, el diámetro interno de la válvula es más pequeño que el tamaño de la tubería.
4. ¿Se puede usar para agua potable?
SÍ. La válvula de bola motorizada está hecha de acero inoxidable sin plomo.
5. Para válvulas de retorno automático, ¿cuál es el tiempo mínimo de encendido requerido para que el almacenamiento eléctrico permita el cierre cuando se apaga la energía?
Para asegurar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en las válvulas de bola motorizadas de 2 hilos con retorno automático.
6. ¿Se puede utilizar esta válvula para propano?
Sí, nuestras válvulas de bola motorizadas son adecuadas para usar con propano.
ADVERTENCIA
1. Para los modelos de 2 hilos con polaridad inversa y de 3 hilos, la válvula se desenergiza cuando está completamente abierta o cerrada. Otros modelos pueden usar una cantidad insignificante de energía cuando están completamente abiertos, y el modelo de 5 hilos usa energía cuando está cerrado para mantener las luces indicadoras en funcionamiento. Consulte la hoja de especificaciones para obtener información detallada.
2. Las válvulas que se muestran en esta hoja no están diseñadas para ser operadas manualmente. Intentar abrir o cerrar la válvula manualmente puede resultar en daños a la válvula o lesiones.
3. Solo los modelos de retorno automático volverán a la posición cerrada en caso de un corte de energía. Todos los demás modelos permanecerán en su posición actual. Si esto es una preocupación, considere comprar un modelo de retorno automático.
4. Si bien las válvulas de bola motorizadas tienen una clasificación IP67, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente al aire libre para garantizar una durabilidad a largo plazo.
5. Estas válvulas están diseñadas con funciones de limitación de potencia, lo que les permite ser alimentadas continuamente sin riesgo de sobrecalentamiento. Sin embargo, siempre asegúrese de una instalación adecuada y del cumplimiento de las directrices del fabricante para mantener un funcionamiento seguro.
Atributos de la válvula
Estados de funcionamiento:
Normalmente cerrada: La válvula está cerrada cuando la alimentación está apagada y se abre cuando la alimentación está encendida.
Normalmente abierta: La válvula está abierta cuando la alimentación está apagada y se cierra cuando la alimentación está encendida.
Tipos de puerto:
Puerto completo: Tiene un amplio paso interno, lo que resulta en una baja resistencia al flujo de agua.
Puerto estándar: Cumple con los requisitos de uso regular.
Clasificación de protección de ingreso:
Las válvulas tienen una clasificación de protección de ingreso de IP67. El 6 en IP67 representa una estanqueidad completa al polvo. El 7 en IP67 indica protección contra la inmersión en agua hasta 1 metro durante 30 minutos. Son adecuadas para una variedad de entornos complejos, resistiendo eficazmente la intrusión de polvo y agua para garantizar un funcionamiento fiable.
ESQUEMAS DE CABLEADO
Tenga en cuenta: Para asegurar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en las válvulas de bola motorizadas de 2 hilos con retorno automático.
Descargue el manual de usuario aquí.
