Introducción
Esta válvula de bola motorizada UPVC de 3 vías ofrece una solución alternativa a nuestras válvulas de bola roscadas de latón/acero inoxidable estándar actualmente disponibles. A diferencia de las conexiones roscadas NPT/G, esta adopta una conexión de unión y extremo de enchufe estándar americano, que equilibra un rendimiento de sellado estable con la comodidad de un rápido desmontaje y mantenimiento.
Equipada con una configuración de 6 hilos que integra funciones de doble control de 3 hilos y retroalimentación de señal de 3 hilos, la válvula no se reinicia automáticamente en caso de pérdida de energía; en su lugar, mantiene su última posición para garantizar un funcionamiento estable para requisitos específicos de control de flujo. La configuración de 6 hilos incluye tres hilos para la operación de doble control (un hilo común, un hilo de control de encendido y un hilo de control de apagado); los usuarios pueden encender o apagar la válvula fácilmente alternando el hilo de control correspondiente; además de tres hilos solo para la retroalimentación de la señal de posición. También se proporciona una función de anulación manual para operaciones de emergencia durante cortes de energía. Con sellos de EPDM que garantizan un rendimiento fiable, es la opción ideal para el tratamiento de agua, HVAC y aplicaciones de manejo de fluidos industriales de baja presión. Para otros estándares de conexión, comuníquese con nuestro servicio de atención al cliente.

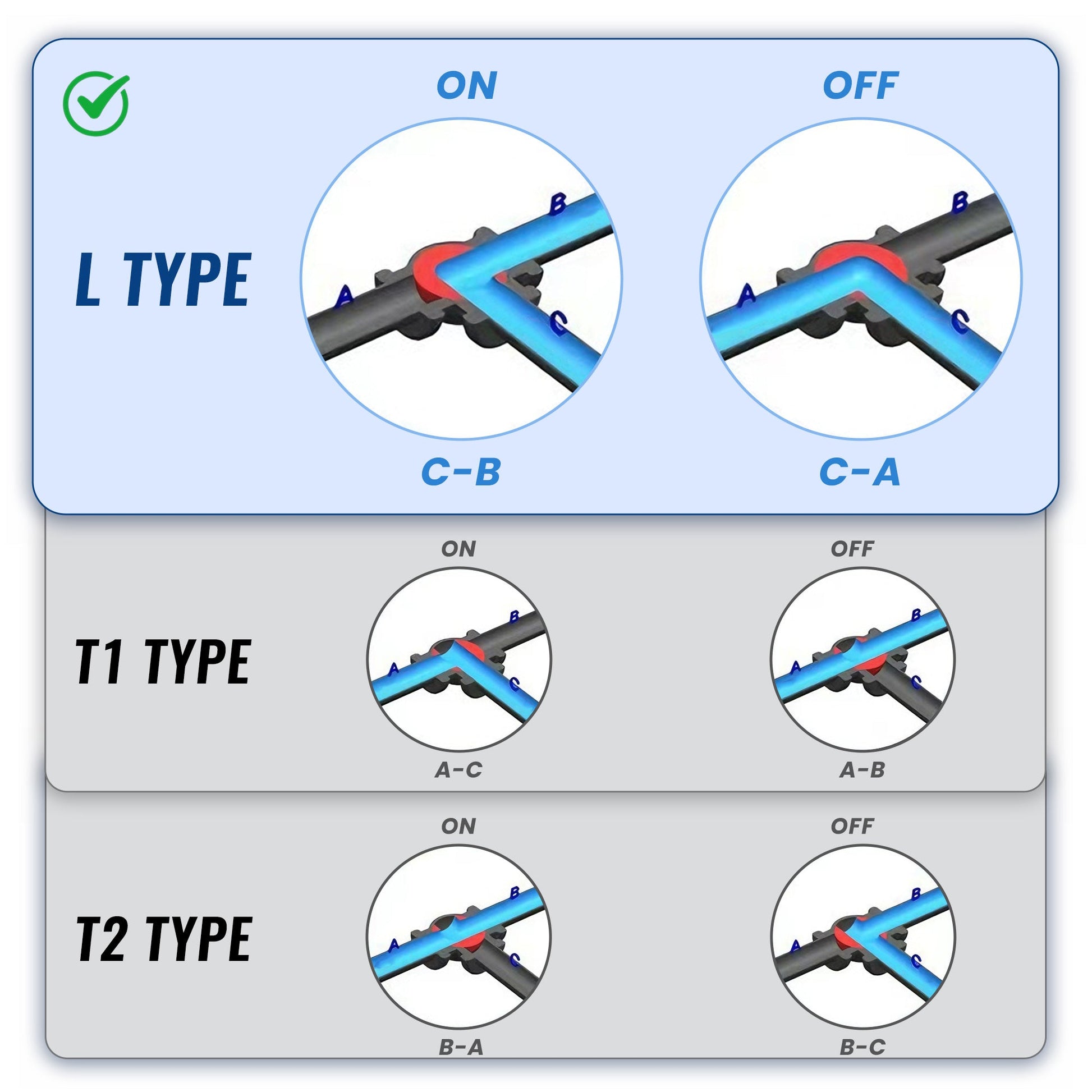

Esta serie de válvulas de 3 vías ofrece configuraciones de tipo L y tipo T (2 opciones para tipo T: T1/T2). Tenga en cuenta la distinción al comprar (consulte las imágenes principales para obtener detalles sobre el tipo de flujo).

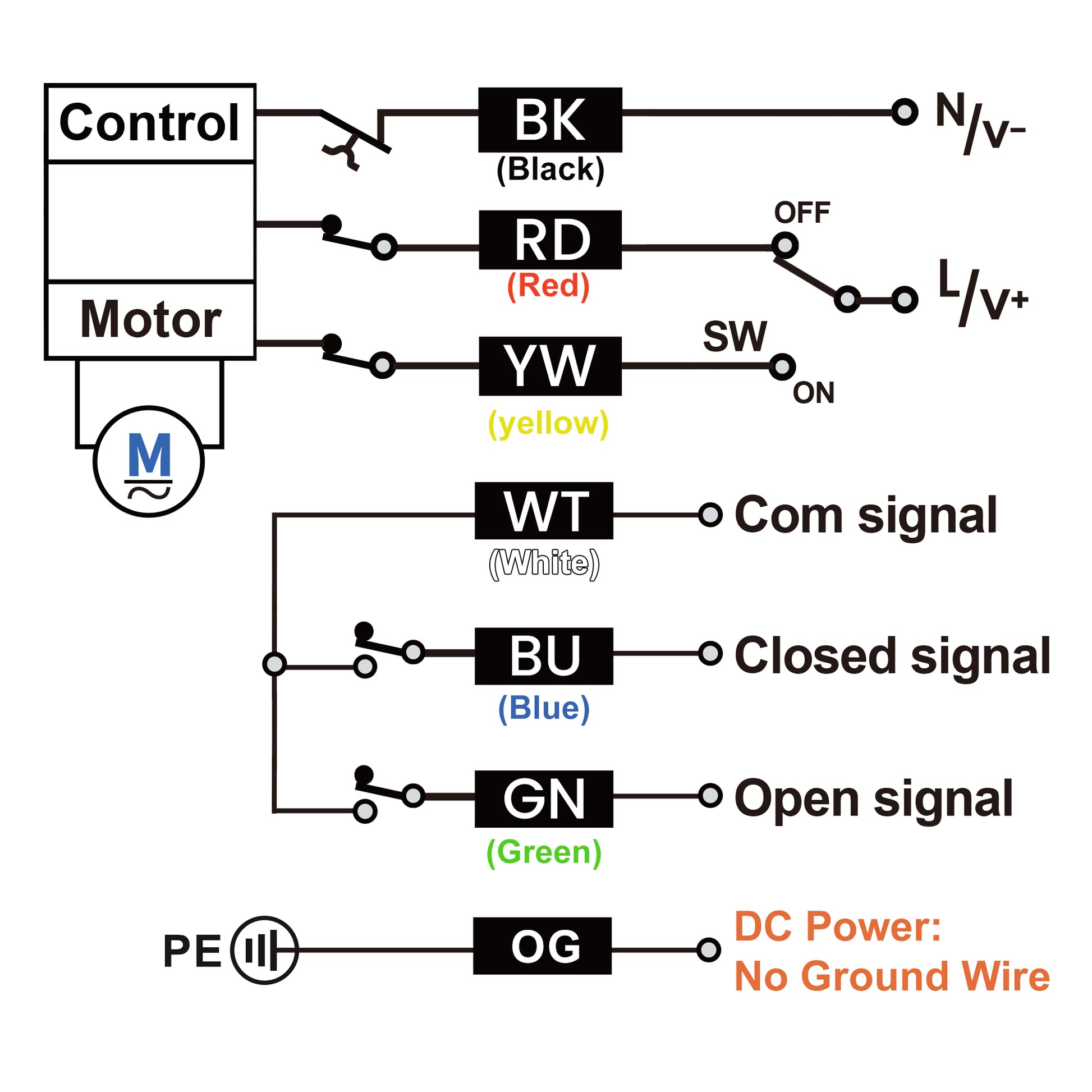

NOTA: Para ver el diagrama de cableado detallado y las rutas de flujo correspondientes de la válvula de 3 vías en estado ON/OFF, consulte la imagen principal.
Especificaciones
Tipo de puerto de válvula: 3 vías (tipo L)
Modelo: USS-MSV677
Tamaño: 3/4"
Conexión: Unión y extremo de encaje
Diámetro interior del encaje: 26,7 mm
Diámetro interior del encaje: 26,7 mm
Material: UPVC
Voltaje de trabajo: DC 24V
Potencia máxima: 15W
Par máximo: 20 N·m
Presión máx.: 232 psi
Temperatura del medio: 33.8℉ a 104℉
Clasificación IP: IP65
Vida útil: 20,000 ciclos
Tiempo de cierre/apertura: 10-12s
Cableado: 6 hilos (control dual de 3 hilos y retroalimentación de señal de 3 hilos)
Función manual: Sí
Función de retroalimentación de señal: Sí
Sello: EPDM
NOTA: Las válvulas de tres vías no se clasifican como normalmente abiertas (NO) o normalmente cerradas (NC). El estado ON/OFF tiene su correspondiente vía de flujo.
