INTRODUCCIÓN

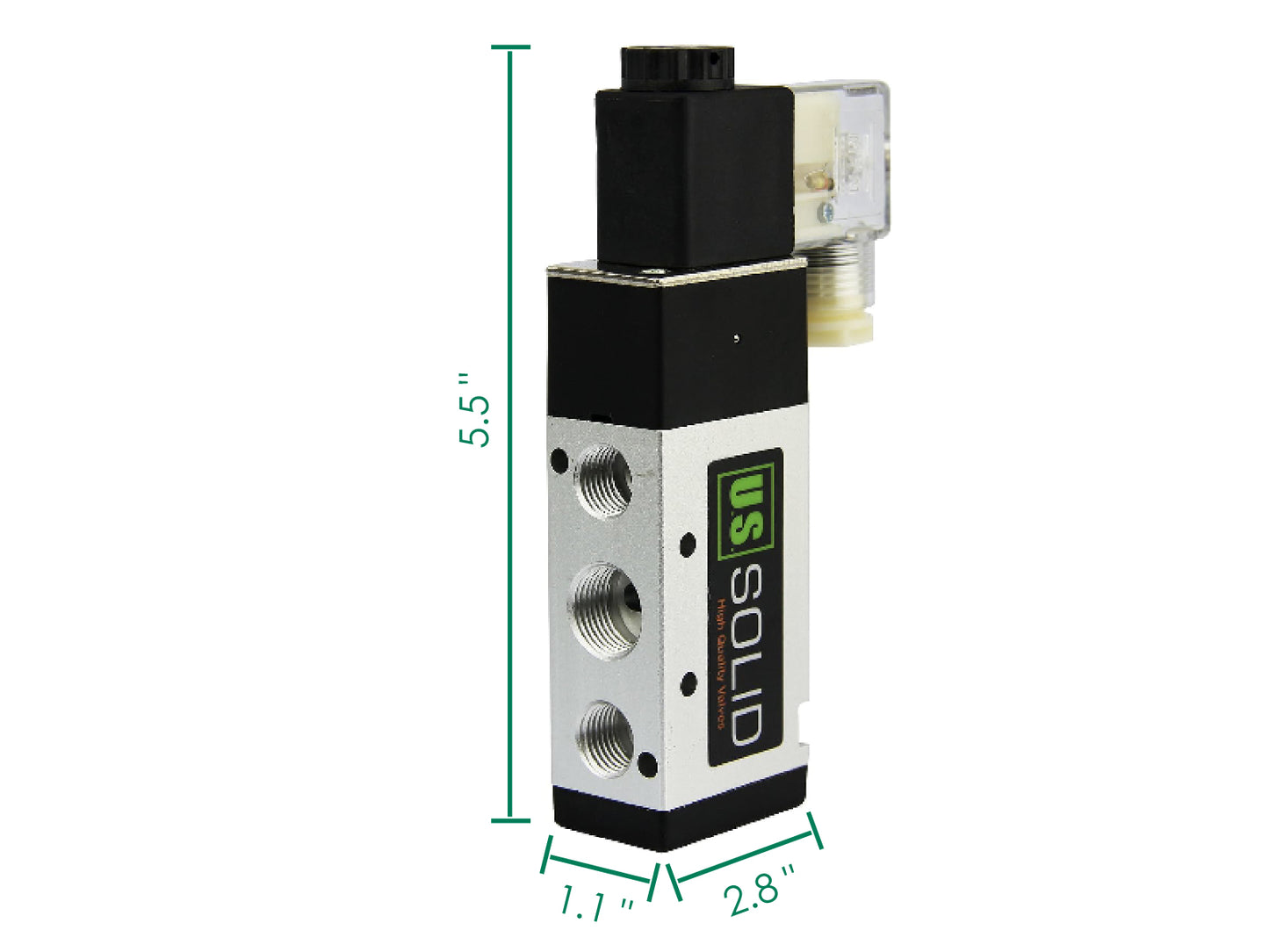

Esta electroválvula neumática estadounidense sólida de 5 vías y 2 posiciones es un interruptor que dirige el aire a cualquier dispositivo neumático, generalmente un actuador, permitiendo que una señal relativamente pequeña controle un dispositivo grande. También actúa como interfaz entre los controladores electrónicos y los sistemas neumáticos. Esta válvula permite el control neumático de la posición, el caudal, la presión y la temperatura. Es una válvula 5/2, lo que significa que cuenta con 5 puertos: 2 puertos de escape para regular el flujo de aire, 2 puertos de alimentación para alimentar el sistema, 1 puerto de suministro para la entrada de presión de aire y 2 posiciones de caudal. Esta válvula está fabricada con una aleación de aluminio. Los orificios de montaje son pasantes con unas dimensiones de 4,3 mm × 2.
CARACTERÍSTICAS
APLICACIONES
PRESUPUESTO
| Modelo | USS-PSV00021 | Marca | Sólido de EE. UU. |
|---|---|---|---|
| Tamaño | 3/8" | Apertura de flujo | 30 milímetros |
| Material de la válvula | Aleación de aluminio | Tipo de válvula | 5 vías 2 posiciones |
| Voltaje nominal | CA 110 V ± 10 % | Actual | 0,04 A |
| Clasificación de potencia | 4,5 W | Medios aplicables | Aire filtrado |
| Nivel de protección | IP65 | Valor de flujo | 1,68 CV |
| Presión de trabajo | 0,15-0,8 MPa | Temperatura de funcionamiento | -5 °C ~ 60 °C |
| Temperatura máxima de funcionamiento | TNP | Estado operativo | Normalmente cerrado |
CÓMO CABLEAR
INSTALACIÓN
Nuestras válvulas utilizan dos tipos estándar de orificios de montaje para garantizar una instalación segura y versátil: el orificio pasante y el orificio roscado.
Orificio pasante: Este orificio es liso y sin rosca, diseñado para que el cuerpo de un tornillo o perno pase libremente a través de la brida de montaje de la válvula. Al no tener rosca, su instalación requiere una tuerca y una arandela separadas en el lado opuesto de la superficie de montaje, lo que sujeta firmemente la válvula. Nuestros orificios pasantes vienen en dos tamaños comunes: 4,3 mm x 2 y 3,3 mm x 2. Consulte las especificaciones de su producto para confirmar las dimensiones exactas.
Orificio roscado: Este orificio cuenta con roscas internas (roscas) que se ajustan a un tamaño de tornillo específico, actuando como una tuerca independiente. Está diseñado para alojar directamente un tornillo o perno mecánico, simplemente insertándolo y apretándolo. Es ideal para instalaciones donde acceder o colocar una tuerca independiente en el reverso resulta imposible o poco práctico. Nuestros orificios pasantes tienen un tamaño común: M4 x 0,7 x 2. Consulte las especificaciones de su producto para confirmar las dimensiones exactas.
Atributos de la válvula
Clasificación de protección de entrada:
Las válvulas tienen un grado de protección IP65. El primer dígito, 6, indica total hermeticidad al polvo. El segundo dígito, 5, significa protección contra chorros de agua desde cualquier dirección. Son aptas para diversos entornos complejos, resistiendo eficazmente la entrada de polvo y agua para garantizar un funcionamiento fiable.
Preguntas frecuentes
1. ¿Cuál es la clasificación de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación de protección IP65. Si se instala permanentemente en exteriores, se recomienda colocarlo bajo un techo o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Es posible utilizar estas válvulas solenoides de forma continua durante periodos prolongados?
Estas válvulas deben activarse durante menos de 8 horas. Si bien la mayoría no supera los 18 W de potencia, las bobinas se encuentran en un área cerrada y pueden quemarse si se activan durante demasiado tiempo. Recomendamos usar un ventilador de computadora para mantener la bobina fría si se requiere un funcionamiento continuo.
3.¿Cuánto tiempo debe esperar entre dos usos consecutivos de cinco horas de nuestra válvula solenoide?
Se recomienda dejar enfriar unos 20 minutos entre dos sesiones de funcionamiento consecutivas de 5 horas. El tiempo exacto de enfriamiento puede variar según la temperatura ambiente y las condiciones de funcionamiento.
4.¿Se puede utilizar para agua potable?
SÍ. Esta válvula de bola motorizada está hecha de aleación de aluminio, libre de plomo y adecuada para su uso en sistemas de agua potable.
5.¿Se puede utilizar en exteriores?
Si bien las válvulas solenoides tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente en exteriores para garantizar su durabilidad a largo plazo.
Descargue el manual de usuario aquí .
