Introducción
Una válvula solenoide es un componente clave en los sistemas de control de fluidos, utilizada en aplicaciones como riego, motores de combustión y sistemas neumáticos. Utiliza una señal eléctrica para activar una bobina de solenoide, generando un campo magnético que mueve un émbolo para abrir o cerrar la válvula. Esto permite un control rápido y preciso del flujo de líquido o gas, lo que hace que las válvulas solenoides sean esenciales para el funcionamiento eficiente del sistema.
Nuestra última serie de válvulas solenoides semidirectas U.S. Solid ha sido rediseñada para una mayor eficiencia, presentando un diseño más compacto y una mayor durabilidad mecánica. Los clientes eligieron esta válvula de propósito general para: proyectos de bricolaje, aplicaciones de temperatura moderada, productos químicos agresivos, control de flujo para sistemas de riego, sistemas de ósmosis inversa, o para controlar el flujo de gas propano.
Aplicaciones
Características
- Normalmente Cerrada: Cerrada cuando no tiene alimentación, se abre cuando se energiza.
- Roscas NPT / G (1/2"): Roscas NPT (National Pipe Taper) y G (BSPP) para adaptarse a diversas especificaciones globales, asegurando un sello seguro con cinta de teflón.
- Material del cuerpo de la válvula: Construido de latón robusto. No apto para aplicaciones de agua potable.
- Tiempo de respuesta rápido: Se abre/cierra en menos de un segundo, con una vida útil de más de un millón de ciclos si se mantiene correctamente.
- Arranque a baja presión: Diseñada para el arranque a baja presión, esta válvula puede operar con una presión mínima, inferior a 0,1 bar, lo que garantiza su versatilidad en condiciones de baja presión.
- Sello de Viton: Con un sello de Viton duradero, esta válvula puede soportar altas temperaturas y resistir productos químicos y fluidos corrosivos como gasolina, aceites, diésel y lubricantes.
- Semidirecta: La nueva serie ha sido rediseñada para mejorar la eficiencia, presentando un diseño más compacto y una mayor durabilidad mecánica.
Manual de usuario
Para aprender a usar este producto, por favor consulte el manual de usuario.
Datos técnicos
| Modelo | USS2-00012 | Tamaño de puerto | 1/2" | ||
| Tipo de rosca | NPT / G | Material del cuerpo | Latón | ||
| Tipo de operación | Semidirecta | Tipo de cableado | Cable conductor | ||
| Modo de operación | Normalmente cerrado | Apertura de flujo | 16 mm | ||
| Valor de flujo | 4.8 Cv | Junta/Diafragma/Sello | Viton | ||
| Tiempo de operación | ≤1s | Tensión nominal | 12 VCC, ± 10 % | ||
| Clasificación IP | IP65 | Potencia | 20 W | ||
| Temperatura de operación | 14℉-248℉(-10℃-120℃) | Viscosidad de líquido adecuada | Por debajo de 20 cst | ||
| Presión de operación | Aire/Agua/Combustible diésel/Queroseno: 0-7 Bar (0-101 PSI); Aceite: 0-5 Bar (0-72 PSI) | Medios adecuados | Aire, agua, aceite, gas natural, combustible diésel, queroseno, etc. | ||

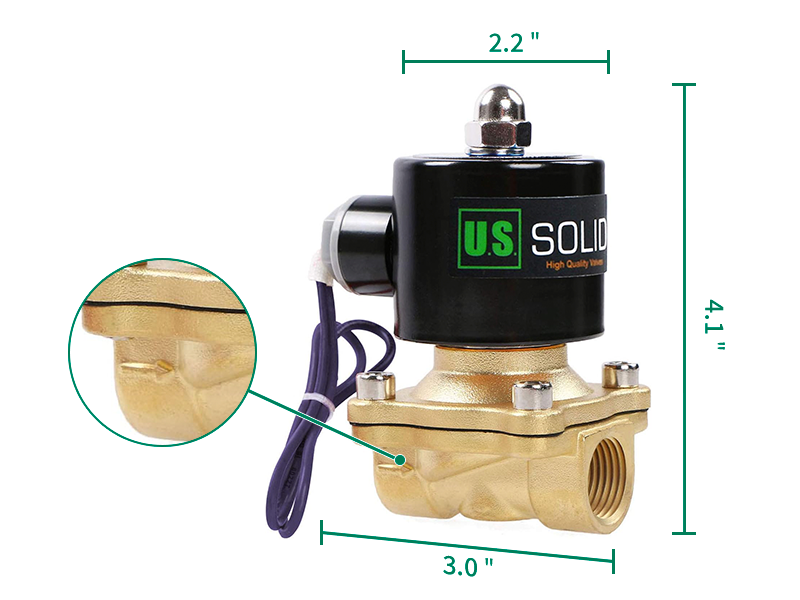

| Peso neto | 1.46 lbs | Dimensiones del producto | 4.09"x3.04"x2.20" | ||
*Para ver la tabla completa en el móvil, deslice el dedo hacia la izquierda o hacia la derecha en la pantalla.
Calidad y seguridad con certificación CE
Principio de funcionamiento
- Las válvulas solenoides de acción directa funcionan utilizando la fuerza electromagnética para levantar directamente el émbolo cuando se energizan, permitiendo el flujo, con un resorte que lo devuelve a la posición cerrada cuando se desenergiza. Presentan una construcción simple y una respuesta rápida, pero están limitadas a aplicaciones de baja presión y pequeño caudal, incluidos los sistemas de vacío.
- Las válvulas solenoides de accionamiento piloto funcionan abriendo primero una pequeña válvula piloto cuando se energizan, que luego utiliza la presión del sistema para operar la válvula principal. Cuando se desenergiza, el piloto se cierra y la válvula principal se reinicia. Este diseño permite un control eficiente de sistemas de alta presión y gran caudal con un consumo mínimo de energía, aunque requiere una presión de funcionamiento mínima para funcionar correctamente.
Preguntas frecuentes
Problema 1: ¿Qué material de sellado, VITON o NBR, es más adecuado para usar con gasolina, queroseno u otros productos derivados del petróleo?
VITON. Es la mejor opción debido a su excelente resistencia a altas temperaturas, productos químicos y combustibles. Para aplicaciones a largo plazo o exigentes, VITON supera a NBR.
Problema 2: ¿Pueden estas válvulas solenoides usarse continuamente por períodos prolongados?
Estas válvulas deben energizarse por menos de 8 horas. Aunque la mayoría no excede los 18W de potencia, las bobinas están en un área contenida y pueden quemarse si se energizan por demasiado tiempo. Recomendamos usar un ventilador de computadora para mantener la bobina fría si la operación continua es necesaria.
Problema 3: ¿Cuánto tiempo debe esperar entre dos usos consecutivos de cinco horas de nuestra válvula solenoide?
Se recomienda permitir unos 20 minutos de tiempo de enfriamiento entre dos sesiones de funcionamiento consecutivas de 5 horas. El tiempo exacto de enfriamiento puede variar dependiendo de la temperatura ambiente y las condiciones de funcionamiento.
Problema 4: ¿Cuánto dura una válvula solenoide?
Con una vida útil de más de un millón de ciclos si se mantiene correctamente, la longevidad real puede variar dependiendo de factores como las condiciones de funcionamiento, el tipo de fluido, la presión, la temperatura y las prácticas de mantenimiento.
Problema 5: ¿Se puede usar para agua potable?
NO. Esta válvula solenoide está hecha de latón, que contiene plomo, y no debe usarse para agua potable.
Problema 6: ¿Se puede usar en exteriores?
Aunque las válvulas solenoides tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente en exteriores para garantizar una durabilidad a largo plazo.
Problema 7: ¿Qué indica la flecha en el cuerpo de la válvula?
La flecha en la válvula indica la dirección del flujo. La mayoría de las válvulas U.S. Solid son unidireccionales, lo que significa que están diseñadas para funcionar correctamente solo cuando el fluido fluye en la dirección de la flecha. Si se instala en la dirección opuesta, la válvula puede no funcionar correctamente (por ejemplo, una válvula normalmente cerrada podría no cerrarse).
Problema 8: ¿Cuál es la diferencia entre N.C. (Normalmente Cerrado) y N.O. (Normalmente Abierto)?
- Normalmente Cerrado (NC): La válvula permanece cerrada cuando no hay energía, abriéndose solo cuando se energiza. Ideal para aplicaciones con cierre de seguridad.
- Normalmente Abierto (NO): La válvula permanece abierta cuando no hay energía, cerrándose solo cuando se energiza. Ideal para aplicaciones con apertura de seguridad.
CABLEADO
Polaridad
Para válvulas con 2 cables, la válvula se activará independientemente de a qué terminal esté conectado cada cable (+ o -). Algunas unidades, como las que se muestran a la izquierda, incluyen un cable de tierra. Abra el conector y busque el símbolo de tierra, que se muestra en la esquina de la Figura. Para válvulas con un cable de tierra, asegúrese de conectar a tierra la válvula. Para los otros dos cables, la válvula se activará independientemente de a qué terminal esté conectado cada cable (+ o -).
Precauciones
- Se recomienda filtrar el fluido antes de usarlo para evitar que las impurezas bloqueen la válvula, lo que podría provocar un cierre incompleto.
- Dirección del flujo: Durante la instalación, asegúrese de que la flecha en el cuerpo de la válvula se alinee con la dirección del flujo del medio. Si es posible una contrapresión, instale una válvula de retención para evitar el reflujo.
- Para garantizar un rendimiento óptimo y prolongar la vida útil de la válvula solenoide, instálela horizontalmente con la bobina orientada verticalmente hacia arriba. Evite la orientación vertical o hacia atrás de la bobina.
- La válvula solenoide genera calor durante el funcionamiento. Evite el contacto directo con las manos.
- Las válvulas solenoides que han estado fuera de servicio durante un período prolongado deben limpiarse para eliminar cualquier impureza o condensación acumulada antes de usarlas.
- Para asegurar un sellado hermético, utilice siempre cinta de teflón al conectar las roscas NPT / G.
*Importante: Las marcas de verificación (√) denotan idoneidad condicional únicamente; las cruces (×) indican incompatibilidad total.
