INTRODUCCIÓN

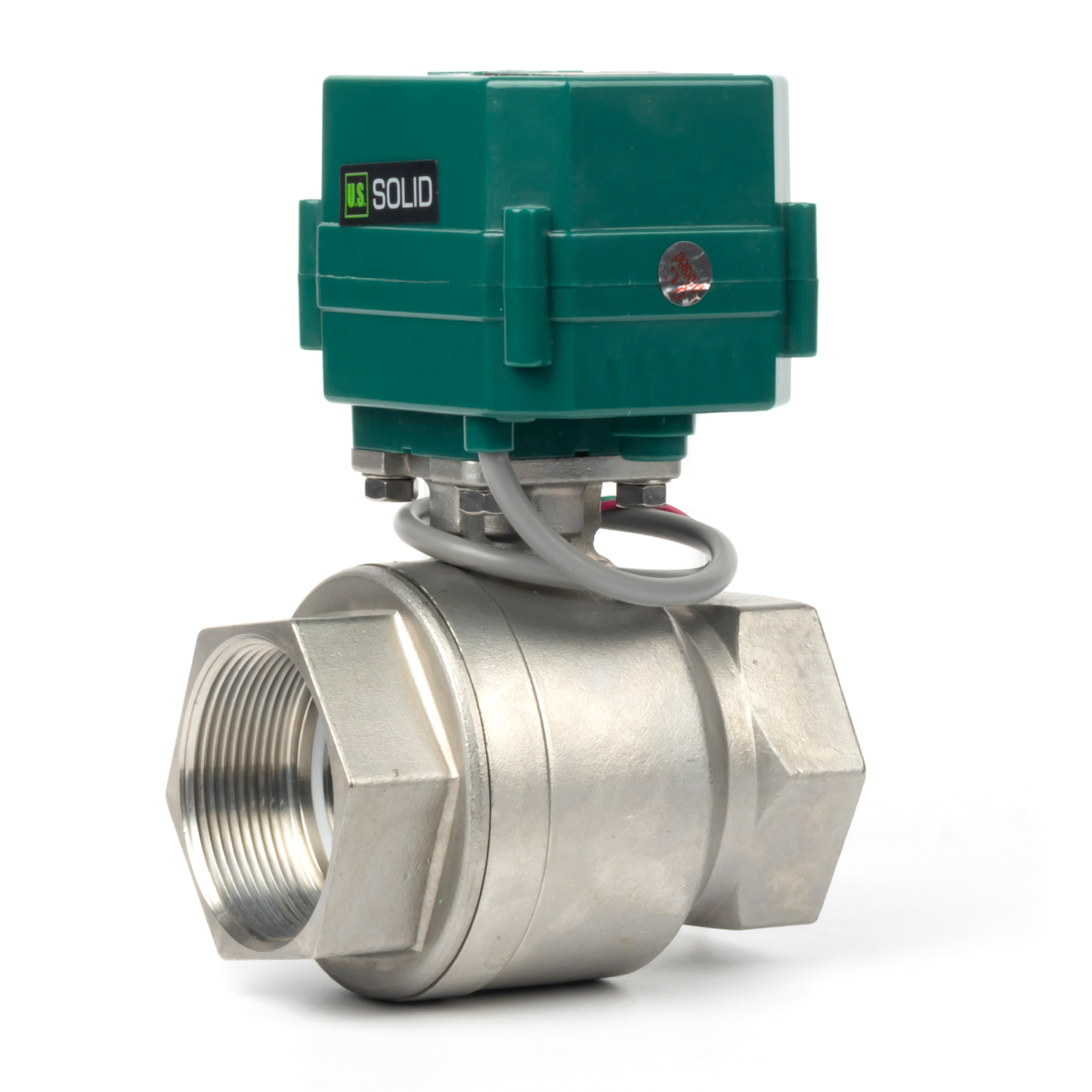

Las válvulas de bola motorizadas son una pieza vital de equipo en numerosas aplicaciones. Este modelo se abre y se cierra en 12 segundos, y permanece en su nueva posición mientras gasta casi nada de energía. Esta es una diferencia clave entre las válvulas de bola motorizadas y muchas válvulas solenoides. La mayoría de las válvulas solenoides se energizan continuamente cuando están en una nueva posición, mientras que las válvulas de bola motorizadas gastan energía solo cuando cambian de abiertas a cerradas, o viceversa.
El modelo de 5 cables es perfecto para situaciones en las que es importante que se muestre el estado de la válvula. Los diagramas de cableado e instrucciones convenientes le guiarán a través del proceso de conexión de la válvula a la alimentación y la conexión de los cables indicadores de estado. Este modelo de 5 cables es ideal para sistemas de automatización del hogar.
La válvula de bola de acero inoxidable tiene certificación NSF, lo que significa que puede instalarse en la tubería de agua potable.
CARACTERÍSTICAS
APLICACIONES
RENDIMIENTO OPERATIVO
CUANDO SE ENERGIZA
|
CUANDO SE INVIERTE
|
ESPECIFICACIONES
| Modelo | USS-MSV00060 | Marca | U.S. Solid |
|---|---|---|---|
| Tamaño | 1-1/4" | Tipo de cableado | 5 cables |
| Material de la válvula | SS304 | Sello de bola | PTFE |
| Tiempo de funcionamiento | 12 segundos | Voltaje de trabajo | 9 - 24V CC |
| Potencia máxima | 18 W | Par máximo | 10 N m |
| Presión máxima del medio | 1.0 Mpa | Rango de temperatura para el medio de flujo | 0°C a 90°C |
| Vida útil esperada | 80.000 a 100.000 ciclos | Tipo de orificio | Completo |
| Tipo de rosca | NPT / G | Estado de funcionamiento | Normalmente cerrado |
| Rango de temperatura ambiente | -10°C a 40°C | Clasificación de la envolvente | IP65 |
CALIDAD Y SEGURIDAD CERTIFICADAS CE
PREGUNTAS FRECUENTES
1. ¿Cuál es la clasificación de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación IP65 para protección contra la entrada de agua. Si se instala permanentemente en exteriores, se recomienda colocarla bajo un refugio o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Cuál es la diferencia entre N.C. (Normalmente Cerrado) y N.O. (Normalmente Abierto)?
En una válvula N.C., está cerrada sin energía y se abre cuando se energiza. Por el contrario, en una válvula N.O., está abierta sin energía y se cierra cuando se energiza, bloqueando el flujo de fluido o gas.
3. ¿Cuál es la diferencia entre puerto completo y puerto estándar?
En una válvula de puerto completo, el diámetro interno de la válvula es el mismo que el de la tubería a la que está conectada. En una válvula de puerto estándar, el diámetro interno de la válvula es menor que el tamaño de la tubería.
4. ¿Se puede utilizar para agua potable?
SÍ. La válvula de bola motorizada está hecha de acero inoxidable sin plomo y cuenta con certificación NSF.
5. Para válvulas de retorno automático, ¿cuál es el tiempo mínimo de encendido requerido para que el almacenamiento eléctrico permita el cierre cuando se apaga la energía?
Para garantizar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en las válvulas de bola motorizadas de retorno automático de 2 hilos.
6. ¿Se puede usar esta válvula para propano?
Sí, nuestras válvulas de bola motorizadas son aptas para su uso con propano.
ADVERTENCIA
1. Para los modelos de 2 cables de polaridad inversa y de 3 cables, la válvula se desenergiza cuando está completamente abierta o cerrada. Otros modelos pueden consumir una cantidad insignificante de energía cuando están completamente abiertos, y el modelo de 5 cables consume energía cuando está cerrado para mantener las luces indicadoras en funcionamiento. Consulte la hoja de especificaciones para obtener información detallada.
2.Las válvulas representadas en esta hoja no están diseñadas para ser operadas manualmente. Intentar abrir o cerrar la válvula manualmente puede resultar en daños a la válvula o lesiones.
3.Solo los modelos de retorno automático volverán a la posición cerrada en caso de un corte de energía. Todos los demás modelos permanecerán en su posición actual. Si esto es una preocupación, considere comprar un modelo de retorno automático.
4.Aunque las válvulas de bola motorizadas tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente al aire libre para garantizar una durabilidad a largo plazo.
5.Estas válvulas están diseñadas con funciones de limitación de energía, lo que les permite ser alimentadas continuamente sin riesgo de sobrecalentamiento. Sin embargo, asegure siempre una instalación adecuada y el cumplimiento de las directrices del fabricante para mantener un funcionamiento seguro.
Atributos de la válvula
Estados de funcionamiento:
Normalmente cerrada: La válvula está cerrada cuando la energía está apagada y se abre cuando la energía está encendida.
Normalmente abierta: La válvula está abierta cuando la energía está apagada y se cierra cuando la energía está encendida.
Tipos de puerto:
Puerto completo: Tiene un amplio paso interno, lo que resulta en una baja resistencia al flujo de agua.
Puerto estándar: Cumple con los requisitos de uso regular.
Clasificación de protección contra la entrada de agua:
Las válvulas tienen una clasificación de protección contra la entrada de agua de IP65. El primer dígito 6 indica una estanqueidad completa al polvo. El segundo dígito 5 significa protección contra chorros de agua desde cualquier dirección. Son adecuadas para una variedad de entornos complejos, resistiendo eficazmente la intrusión de polvo y agua para garantizar un funcionamiento fiable.
ESQUEMAS DE CABLEADO
TABLA DE RESISTENCIA QUÍMICA PARA MATERIALES DE ASIENTOS DE VÁLVULAS DE BOLA
Descargar manual de usuario aquí
