INTRODUCCIÓN
Las válvulas de bola motorizadas son un equipo vital en numerosas aplicaciones. Este modelo se abre y se cierra en 6-8 segundos, y permanece en su nueva posición mientras gasta casi nada de energía. Esta es una diferencia clave entre las válvulas de bola motorizadas y muchas válvulas solenoides. La mayoría de las válvulas solenoides se energizan continuamente cuando están en una nueva posición, mientras que las válvulas de bola motorizadas gastan energía solo cuando cambian de abiertas a cerradas, o viceversa.
El modelo de 3 hilos es perfecto para situaciones en las que se necesita un control de dos puntos. Dos de los cables se pueden conectar directamente a un interruptor de palanca, y el tercer cable se puede conectar a un segundo punto de control. Esto permite la operación con un interruptor de apertura/cierre, mientras que el segundo punto de control permite la automatización. Todos los modelos vienen con instrucciones y diagramas de cableado para que pueda sentirse completamente cómodo con su nueva válvula.
La válvula de bola de acero inoxidable está certificada NSF/ANSI/CAN 61, lo que significa que puede instalarla en la tubería de agua potable.
CARACTERÍSTICAS
APLICACIONES
RENDIMIENTO OPERATIVO
CUANDO ESTÁ ENERGIZADO ROJO(+) y AMARILLO(-)
|
CUANDO ESTÁ ENERGIZADO AZUL(+) y AMARILLO(-)
|
ESPECIFICACIONES
| Modelo | USS-MSV00003 | Marca | U.S. Solid |
|---|---|---|---|

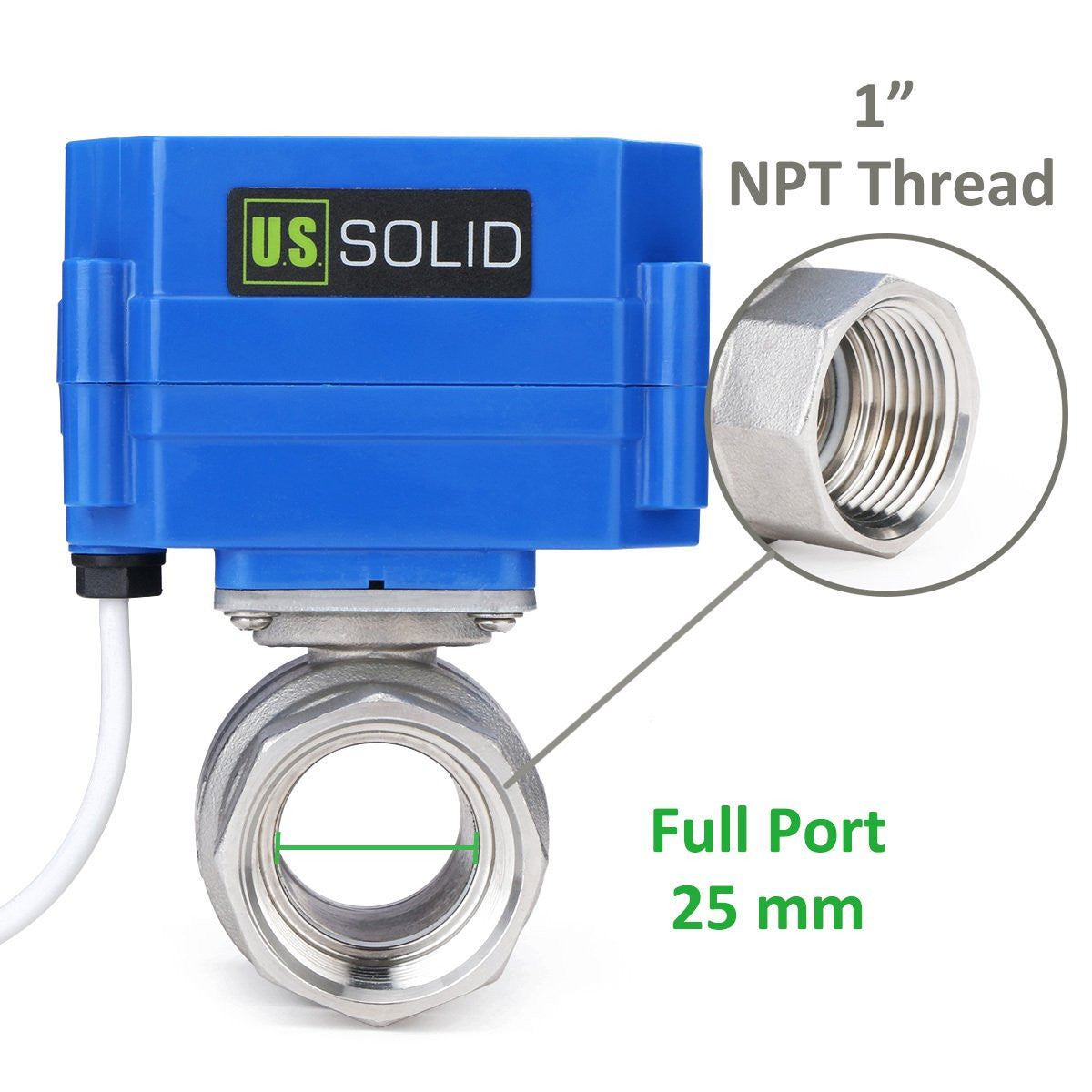

| Tamaño | 1" | Tipo de cableado | 3 hilos |
| Material de la válvula | SS304 | Sello de la bola | PTFE |
| Tiempo de funcionamiento | 6 - 8 segundos | Tensión de trabajo | 9 - 24 V CA/CC |
| Potencia máxima | 5 W | Par máximo | 6 N m |
| Presión máxima del medio | 1.0 Mpa | Rango de temperatura para el medio de flujo | 0°C a 90°C |
| Vida útil esperada | 80.000 a 100.000 ciclos | Tipo de orificio | NPT: Completo G: Estándar |
| Tipo de rosca | NPT/G | Estado de funcionamiento | Normalmente cerrado |
| Rango de temperatura ambiente | -10°C a 40°C | Clasificación de protección del gabinete | IP65 |
CALIDAD Y SEGURIDAD CERTIFICADAS CE
PREGUNTAS FRECUENTES
1. ¿Cuál es la clasificación de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación IP65 de protección contra la entrada. Si se instala permanentemente en exteriores, se recomienda colocarla bajo un refugio o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Cuál es la diferencia entre N.C. (Normalmente Cerrado) y N.O. (Normalmente Abierto)?
En una válvula N.C., está cerrada sin energía y se abre cuando se energiza. Por el contrario, en una válvula N.O., está abierta sin energía y se cierra cuando se energiza, bloqueando el flujo de fluido o gas.
3. ¿Cuál es la diferencia entre puerto completo y puerto estándar?
En una válvula de puerto completo, el diámetro interno de la válvula es el mismo que el de la tubería a la que está conectada. En una válvula de puerto estándar, el diámetro interno de la válvula es más pequeño que el tamaño de la tubería.
4. ¿Se puede usar esto para agua potable?
SÍ. La válvula de bola motorizada está hecha de acero inoxidable sin plomo y cuenta con la certificación NSF/ANSI/CAN 61.
5. Para válvulas de retorno automático, ¿cuál es el tiempo mínimo de encendido requerido para el almacenamiento eléctrico para permitir el cierre cuando se apaga la energía?
Para asegurar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en válvulas de bola motorizadas de retorno automático de 2 hilos.
6. ¿Se puede usar esta válvula para propano?
Sí, nuestras válvulas de bola motorizadas son adecuadas para usar con propano.
ADVERTENCIA
1. Para los modelos de 2 hilos de polaridad inversa y de 3 hilos, la válvula se desenergiza cuando está completamente abierta o cerrada. Otros modelos pueden consumir una cantidad insignificante de energía cuando están completamente abiertos, y el modelo de 5 hilos consume energía cuando está cerrado para mantener las luces indicadoras en funcionamiento. Consulte la hoja de especificaciones para obtener información detallada.
2.Las válvulas representadas en esta hoja no están diseñadas para ser operadas manualmente. Intentar abrir o cerrar la válvula manualmente puede resultar en daños a la válvula o lesiones.
3.Solo los modelos de retorno automático volverán a la posición cerrada en caso de un corte de energía. Todos los demás modelos permanecerán en su posición actual. Si esto es una preocupación, considere adquirir un modelo de retorno automático.
4.Aunque las válvulas de bola motorizadas tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente en exteriores para garantizar una durabilidad a largo plazo.
5.Estas válvulas están diseñadas con características de limitación de potencia, lo que les permite ser alimentadas continuamente sin riesgo de sobrecalentamiento. Sin embargo, siempre asegúrese de una instalación adecuada y del cumplimiento de las pautas del fabricante para mantener una operación segura.
Atributos de la válvula
Estados de funcionamiento:
Normalmente cerrada: La válvula está cerrada cuando no hay energía y se abre cuando hay energía.
Normalmente abierta: La válvula está abierta cuando no hay energía y se cierra cuando hay energía.
Tipos de puertos:
Puerto completo: Tiene un amplio paso interno, lo que resulta en una baja resistencia al flujo de agua.
Puerto estándar: Cumple con los requisitos de uso regular.
Clasificación de protección de entrada:
Las válvulas tienen una clasificación de protección de entrada de IP65. El primer dígito 6 indica estanqueidad total al polvo. El segundo dígito 5 significa protección contra chorros de agua desde cualquier dirección. Son adecuadas para una variedad de entornos complejos, resistiendo eficazmente la intrusión de polvo y agua para garantizar un funcionamiento fiable.
ESQUEMAS DE CABLEADO
TABLA DE RESISTENCIA QUÍMICA DE LOS MATERIALES DEL ASIENTO DE LA VÁLVULA DE BOLA
Descargar manual de usuario aquí
