INTRODUCCIÓN
Las válvulas de bola motorizadas son un equipo vital en numerosas aplicaciones. Este modelo abre y cierra en 3-5 segundos y permanece en su nueva posición con un consumo de energía prácticamente nulo. Esta es una diferencia clave entre las válvulas de bola motorizadas y muchas válvulas solenoides. La mayoría de las válvulas solenoides se activan continuamente al cambiar de posición, mientras que las válvulas de bola motorizadas solo consumen energía al cambiar de abierto a cerrado, o viceversa.
El modelo de retorno automático de 2 cables es ideal para situaciones donde la válvula debe cerrarse en caso de corte de energía. La válvula puede activarse para abrirse y dejarse conectada, con un consumo de energía mínimo una vez abierta por completo. Para cerrarla, simplemente desconecte la alimentación de la válvula. Esta válvula es práctica porque se opera con un simple interruptor de encendido y apagado. Cuando está activada, permanece abierta; cuando se apaga (o se corta la alimentación por alguna otra razón), se cierra automáticamente.
La válvula de bola de acero inoxidable está certificada por NSF , lo que significa que puede instalarla en la tubería de agua potable.
CARACTERÍSTICAS
APLICACIONES
RENDIMIENTO DE LA OPERACIÓN
DESPUÉS DEL CABLEADO
|
DESCONECTE EL CABLEADO
|
PRESUPUESTO

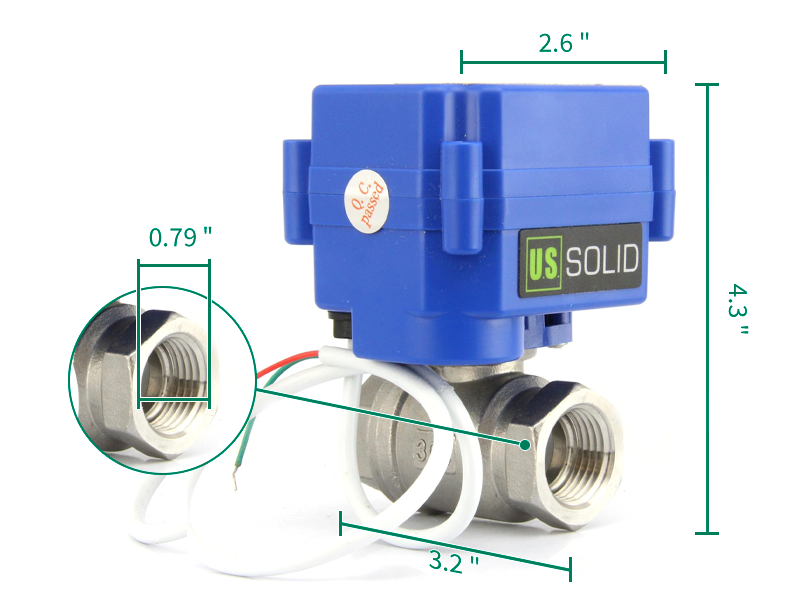

| Modelo | USS-MSV00008 | Marca | Sólido estadounidense |
|---|---|---|---|
| Tamaño | 3/4" | Tipo de cableado | Retorno automático de 2 cables |
| Material de la válvula | SS304 | Sello de bola | PTFE |
| Tiempo de funcionamiento | 3 - 5 segundos | Voltaje de trabajo | 9 - 24 V CA/CC |
| Máxima potencia | 5 W | Par máximo | 2 Nm |
| Presión media máxima | 1,0 Mpa | Rango de temperatura para el medio de flujo | 0°C a 90°C |
| Esperanza de vida | 80.000 a 100.000 ciclos | Tipo de orificio | Lleno |
| Tipo de hilo | TNP | Estado de funcionamiento | Normalmente cerrado |
| Rango de temperatura ambiente | -10°C a 40°C | Clasificación del gabinete | IP65 |
Preguntas frecuentes
1. ¿Cuál es la clasificación de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación de protección IP65. Si se instala permanentemente en exteriores, se recomienda colocarlo bajo un techo o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Cuál es la diferencia entre NC (normalmente cerrado) y NO (normalmente abierto)?
En una válvula NC, está cerrada sin alimentación y se abre al recibir energía. Por el contrario, en una válvula NO, está abierta sin alimentación y se cierra al recibir energía, bloqueando el flujo de fluido o gas.
3.¿Cuál es la diferencia entre puerto completo y puerto estándar?
En una válvula de paso completo, el diámetro interno de la válvula es igual al de la tubería a la que está conectada. En una válvula de paso estándar, el diámetro interno de la válvula es menor que el tamaño de la tubería.
4.¿Se puede utilizar para agua potable?
SÍ. La válvula de bola motorizada está hecha de acero inoxidable sin plomo y cuenta con certificación NSF.
5. Para las válvulas de retorno automático, ¿cuál es el tiempo de encendido mínimo requerido para el almacenamiento eléctrico para permitir el cierre cuando se corta la energía?
Para garantizar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el capacitor en las válvulas de bola motorizadas con retorno automático de 2 cables.
6.¿Se puede utilizar esta válvula para propano?
Sí, nuestras válvulas de bola motorizadas son adecuadas para su uso con propano.
ADVERTENCIA
1. En los modelos de 2 cables con polaridad inversa y de 3 cables, la válvula se desactiva al abrirse o cerrarse por completo. Otros modelos pueden consumir una cantidad insignificante de energía al abrirse por completo, y el modelo de 5 cables consume energía al cerrarse para mantener las luces indicadoras en funcionamiento. Consulte la hoja de especificaciones para obtener información detallada.
2. Las válvulas que se muestran en esta hoja no están diseñadas para operarse manualmente. Intentar abrirlas o cerrarlas manualmente puede causar daños o lesiones.
3. Solo los modelos con retorno automático volverán a la posición cerrada en caso de un corte de energía. Los demás modelos permanecerán en su posición actual. Si esto le preocupa, considere comprar un modelo con retorno automático.
4. Si bien las válvulas de bola motorizadas tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente en exteriores para garantizar su durabilidad a largo plazo.
5. Estas válvulas están diseñadas con funciones de limitación de potencia, lo que permite su funcionamiento continuo sin riesgo de sobrecalentamiento. Sin embargo, asegúrese siempre de que la instalación sea correcta y de que se cumplan las instrucciones del fabricante para garantizar un funcionamiento seguro.
Atributos de la válvula
Estados operativos:
Normalmente cerrada: la válvula se cierra cuando se corta la energía y se abre cuando se enciende la energía.
Normalmente abierto: la válvula está abierta cuando hay energía apagada y se cierra cuando hay energía encendida.
Tipos de puerto:
Puerto Completo: Tiene un paso interno amplio, lo que resulta en una baja resistencia al flujo de agua.
Puerto estándar: cumple con los requisitos de uso regulares.
Clasificación de protección de entrada:
Las válvulas tienen un grado de protección IP65. El primer dígito, 6, indica total hermeticidad al polvo. El segundo dígito, 5, significa protección contra chorros de agua desde cualquier dirección. Son aptas para diversos entornos complejos, resistiendo eficazmente la entrada de polvo y agua para garantizar un funcionamiento fiable.
ESQUEMAS DE CABLEADO
OTROS MODELOS
| Tamaño del puerto de la válvula (NPT) | Latón | Acero inoxidable 304 |
|---|---|---|
| 1/4" | 1 paquete ($33,99/unidad) Paquete de 30 ($30,99/unidad) |
1 paquete ($30,99/unidad) Paquete de 25 ($29,99/unidad) |
| 1/2" | 1 paquete ($31,99/unidad) Paquete de 25 ($30,99/unidad) |
1 paquete ($35,99/unidad) Paquete de 25 ($32,99/unidad) |
| 3/4" |
1 paquete ($36,99/unidad) Paquete de 25 ($35,99/unidad) |
1 paquete ($39,99/unidad) Paquete de 25 ($36,99/unidad) |
| 1" |
1 paquete ($43,99/unidad) Paquete de 25 ($42,99/unidad) |
1 paquete ($58,99/unidad) Paquete de 25 ($57,99/unidad) |
Tenga en cuenta: Para garantizar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el capacitor en las válvulas de bola motorizadas con retorno automático de 2 cables.
Descargue el manual de usuario aquí
- Reviews
- Questions
United StatesSolved 25 Year Problem with Geo Heat Pump Well System
My home has 3.5T geo heat pump located on the second floor. For nearly 25 years I have endured noisy starts and stops due primarily to water hammer of the PVC open loop or “pump and dump” well system. The standard practice of Northeast Florida AC contractors is to use either a slow opening irrigation valve or something made by Taco that costs $200. I repeatedly purchased the Irritrol 205TF recommended by the local distributor for Bosch/FHP/TETCO. Despite many changes to piping, well, pump location, pressure, and addition of water hammer arrestors, I could never quite end the calamity of the starts and stops. I found a professor’s study online that recommended a ball valve and that led me to this US Solid. I have found the Holy Grail! This is it, perfectly smooth starts and stops every time. No need to clamp down all the pipes. No need for water hammer arrestors. Have over one year installed experience. Many hot days the system starts and stops 100 times. Please don’t tell the AC techs or go blabbing about this at the ASHRAE show. Sometimes DIYers do engineer solutions that the industry ignores.
