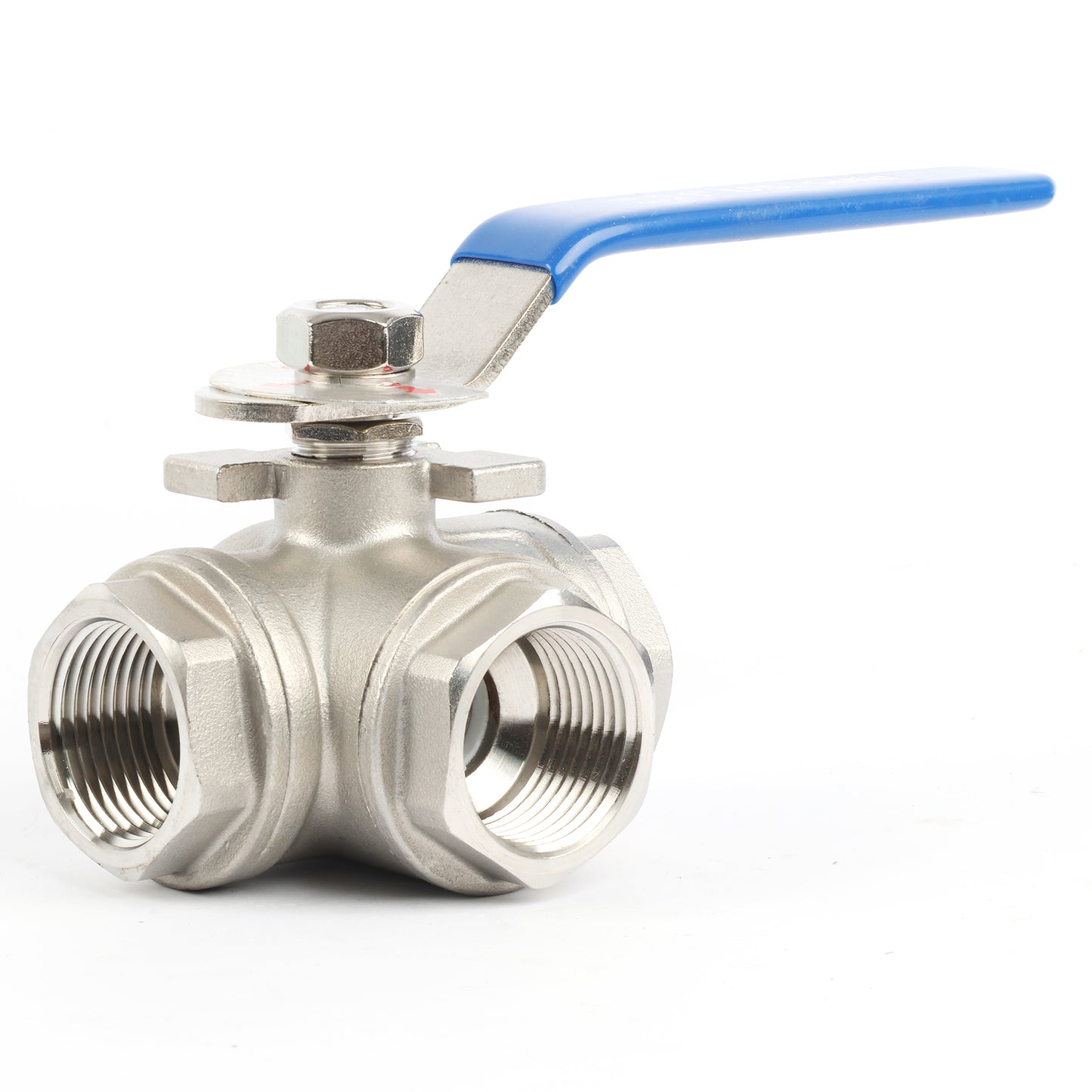

INTRODUCTION
Notre vanne à bille de haute qualité se distingue par ses matériaux haut de gamme et sa fiabilité inégalée. Qu'elle soit utilisée dans des installations industrielles pour des opérations complexes ou dans un cadre domestique pour un usage quotidien, elle garantit des performances exceptionnelles et une durabilité à toute épreuve. Sa conception ingénieuse la rend extrêmement polyvalente. Elle permet de contrôler précisément le débit d'eau dans la plomberie domestique et de gérer les procédés chimiques en usine. Capable de résister à des pressions élevées, elle répond également parfaitement aux exigences d'utilisation courantes, ce qui en fait un choix idéal pour de nombreuses applications.
CARACTÉRISTIQUES
APPLICATIONS

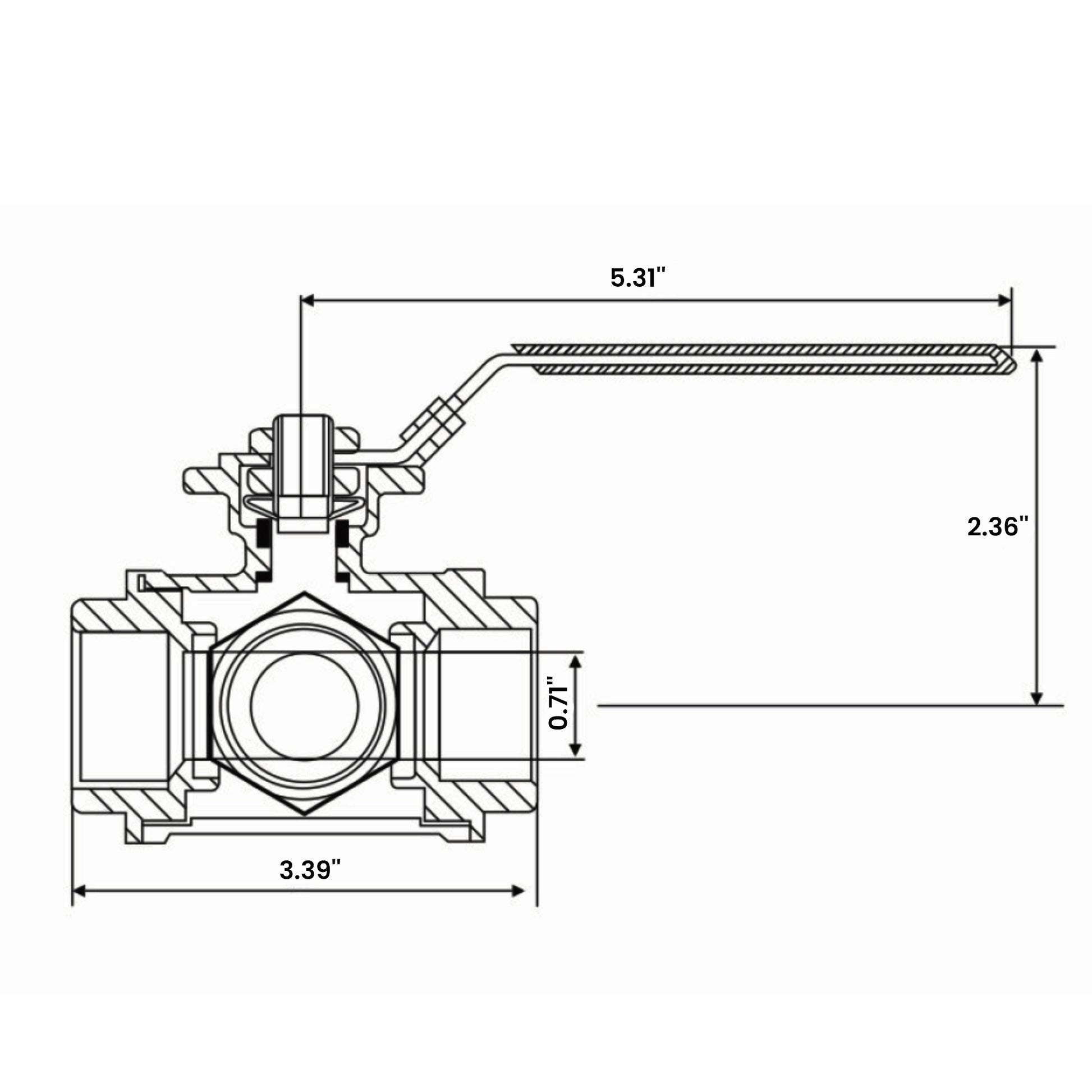

SPÉCIFICATIONS
| Modèle | USS-BV26 | Marque | U.S. Solid |
|---|---|---|---|
| Taille | 1" | Matériau de la vanne | Acier inoxydable 304 |
| Médias concernés | Eau, gaz et pétrole | Orifice | 25 mm |
| Pression de service | < 1,6 MPa | Température de fonctionnement | -4 à 248 °F (-20 à 120 °C) |
| Type de fil | NPT | Joint | PTFE |
SENS D'ÉCOULEMENT (Type en T)
|
Situation 1 : L'eau entre par l'orifice inférieur. |
|
Situation 2 : L'eau entre par le port gauche. |
|
Situation 3 : L'eau entre par le port de droite. |
FAQ
1. Existe-t-il une exigence concernant le sens d'installation d'une vanne à boisseau sphérique manuelle ?
Oui. Le corps de la vanne comporte généralement des marquages indiquant le sens d'écoulement. Lors de l'installation, le sens d'écoulement du fluide doit correspondre à ces marquages afin de garantir le bon fonctionnement et l'étanchéité de la vanne.
2. Quelles sont les exigences relatives à la canalisation lors de l'installation d'une vanne à bille manuelle ?
La canalisation doit être propre et exempte d'impuretés afin d'empêcher les débris de pénétrer dans la vanne à bille et d'affecter l'étanchéité et la rotation de la bille. De plus, les parties raccordées de la canalisation doivent être planes et correspondre à l'interface de la vanne pour assurer une connexion ferme et éviter les fuites.
3. Comment utiliser correctement une vanne à bille manuelle ?
Lors de la manipulation, tournez la poignée lentement et évitez d'exercer une force excessive. Après avoir complètement ouvert ou fermé la vanne, ne tournez pas la poignée de manière excessive. Pour ouvrir la vanne, tournez la poignée dans le sens antihoraire ; Pour la fermer, tournez la poignée dans le sens des aiguilles d'une montre.
4. Ce produit peut-il être utilisé pour l'eau potable ?
OUI. Ce robinet à bille est fabriqué en acier inoxydable 304, sans plomb et adapté aux systèmes d'eau potable.
5. Un robinet à bille manuel nécessite-t-il un entretien régulier ?
Oui. Vérifiez régulièrement l'aspect du robinet afin de détecter tout dommage ou signe de fuite, et actionnez la poignée pour vous assurer de son bon fonctionnement. Lubrifiez régulièrement les pièces mobiles, comme la tige de la vanne, afin de prolonger sa durée de vie.
| Taille | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
|---|---|---|---|---|---|---|---|
| 2 voies 304SS | USS-BV13 | USS-BV07 | USS-BV08 | USS-BV09 | USS-BV10 | USS-BV11 | USS-BV12 |
| 2 voies 316SS | USS-BV04 | USS-BV05 | USS-BV06 | ||||
| Connecteur en T à 3 voies en acier inoxydable 304 | USS-BV24 | USS-BV25 | USS-BV26 | USS-BV27 | USS-BV28 | USS-BV29 | |
| 3 voies 304SS type L | USS-BV21 | USS-BV22 | USS-BV23 | ||||
| Acier au carbone à 2 voies | USS-BV18 | USS-BV19 | USS-BV20 | ||||
| Filetage mâle 2 voies en acier inoxydable 304 | USS-BV40 | USS-BV41 | USS-BV42 |
Télécharger le manuel d'utilisation here
INTRODUCTION
Notre vanne à bille de haute qualité se distingue par ses matériaux haut de gamme et sa fiabilité inégalée. Qu'elle soit utilisée dans des installations industrielles pour des opérations complexes ou dans un cadre domestique pour un usage quotidien, elle garantit des performances exceptionnelles et une durabilité à toute épreuve. Sa structure de conception complexe la rend extrêmement polyvalente. Elle permet de contrôler précisément le débit d'eau dans la plomberie domestique et de gérer les processus chimiques en usine. Capable de résister à des conditions de haute pression, elle répond également parfaitement aux exigences d'utilisation générale, ce qui en fait un choix idéal dans de nombreux contextes.
CARACTÉRISTIQUES
APPLICATION
SPÉCIFICATIONS
| Modèle | USS-BV26 | Marque | U.S. Solid |
|---|---|---|---|
| Taille | 1" | Matériau de la vanne | Acier inoxydable 304 |
| Médias concernés | Eau, gaz et pétrole | Orifice | 25 mm |
| Pression de service | < 1,6 MPa | Température de fonctionnement | -4 à 248 °F (-20 à 120 °C) |
| Type de fil | NPT | Joint | PTFE |
SENS D'ÉCOULEMENT (Type en T)
Situation 1 : L'eau entre par l'orifice inférieur.
a. Lorsque la poignée est tournée vers la droite, l'eau s'écoule par la gauche.
b. Lorsque la poignée est tournée vers la gauche, l'eau s'écoule par la droite.
c. Lorsque la poignée est tournée vers le bas, l'écoulement de l'eau est bloqué.
Situation 2 : L’eau entre par l’orifice de gauche.
a. Lorsque la poignée est tournée vers la droite, l’eau s’écoule par le bas.
b. Lorsque la poignée est tournée vers la gauche, l’écoulement de l’eau est bloqué.
c. Lorsque la poignée est tournée vers le bas, l’eau s’écoule par la droite.
Situation 3 : L’eau entre par l’orifice de droite.
a. Lorsque la poignée est tournée vers la droite, l’écoulement de l’eau est bloqué.
b. Lorsque la poignée est tournée vers la gauche, l’eau s’écoule par le bas.
c. Lorsque la poignée est tournée vers le bas, l’eau s’écoule par la gauche.
FAQ
1. Existe-t-il une exigence concernant le sens d'installation d'une vanne à boisseau sphérique manuelle ?
Oui. Le corps de la vanne comporte généralement un marquage indiquant le sens d'écoulement. Lors de l'installation, le sens d'écoulement du fluide doit correspondre à ce marquage afin de garantir le bon fonctionnement et l'étanchéité de la vanne.
2. Quelles sont les exigences relatives à la canalisation lors de l'installation d'une vanne à bille manuelle ?
La canalisation doit être propre et exempte d'impuretés afin d'empêcher les débris de pénétrer dans la vanne à bille et d'affecter l'étanchéité et la rotation de la bille. De plus, les parties raccordées de la canalisation doivent être planes et correspondre à l'interface de la vanne pour assurer une connexion ferme et éviter les fuites.
3. Comment utiliser correctement une vanne à bille manuelle ?
Lors de la manipulation, tournez la poignée lentement et évitez d'exercer une force excessive. Après avoir complètement ouvert ou fermé la vanne, ne tournez pas la poignée de manière excessive. Pour ouvrir la vanne, tournez la poignée dans le sens antihoraire ; Pour la fermer, tournez la poignée dans le sens des aiguilles d'une montre.
4. Ce produit peut-il être utilisé pour l'eau potable ?
OUI. Ce robinet à bille est fabriqué en acier inoxydable 304, sans plomb et adapté aux systèmes d'eau potable.
5. Un robinet à bille manuel nécessite-t-il un entretien régulier ?
Oui. Vérifiez régulièrement l'aspect du robinet afin de détecter tout dommage ou signe de fuite, et actionnez la poignée pour vous assurer de son bon fonctionnement. Lubrifiez régulièrement les pièces mobiles, comme la tige de la vanne, afin de prolonger sa durée de vie.
| Taille | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
|---|---|---|---|---|---|---|---|
| 2 voies 304SS | USS-BV13 | USS-BV07 | USS-BV08 | USS-BV09 | USS-BV10 | USS-BV11 | USS-BV12 |
| 2 voies 316SS | USS-BV04 | USS-BV05 | USS-BV06 | ||||
| Connecteur en T à 3 voies en acier inoxydable 304 | USS-BV24 | USS-BV25 | USS-BV26 | USS-BV27 | USS-BV28 | USS-BV29 | |
| 3 voies 304SS type L | USS-BV21 | USS-BV22 | USS-BV23 | ||||
| Acier au carbone à 2 voies | USS-BV18 | USS-BV19 | USS-BV20 | ||||
| Filetage mâle 2 voies en acier inoxydable 304 | USS-BV40 | USS-BV41 | USS-BV42 |
