はじめに
ソレノイドバルブは、自動化システムにおいて流体またはガスの信頼性の高いオン/オフ制御を提供します。コンパクトな電気機械設計により、高速応答と低消費電力を実現しています。

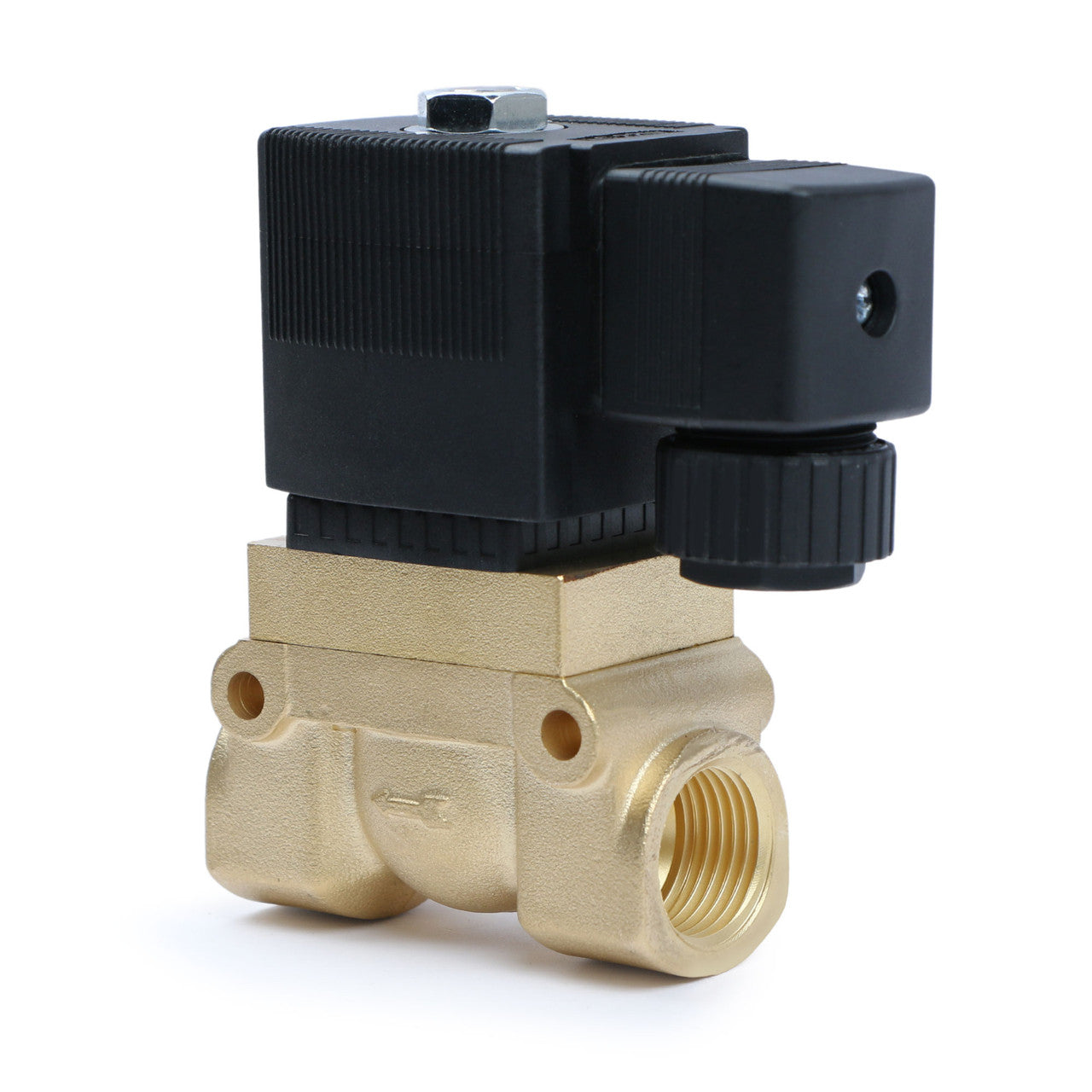

要求の厳しい用途には、当社の高耐久性ソレノイドバルブをお選びください。標準バルブよりも大幅に高い50バールの圧力と、基本モデルでは対応できない150℃（300°F）の高温に耐えるように設計されています。頑丈な真鍮製ボディとPTFEシールを採用し、液体、気体、油、圧縮空気など、あらゆる流体で堅牢な性能を発揮します。HVAC、産業、商業、家庭用アプリケーションはもちろん、高圧システム、安全弁、コンプレッサーバルブにも最適です。一体型ジャンクションボックスは、過酷な環境下でも配線を保護します。
用途
特長
- PTFEシール： シール性、耐熱性、耐圧性においてNBRやバイトンよりも優れています。
- 常時閉： 電源が供給されていないときは閉状態、通電すると開きます。
- 高圧性能： 50 bar (725 psi) の圧力に耐えるように設計されています。これは、標準的なソレノイドバルブの数倍の強度です。油圧システム、工業用ガス制御、圧力サージが発生する高負荷コンプレッサーに最適です。
- 耐高温性： あらゆる環境で完璧な動作を実現するため、最高300°Fまで対応します。
- 超高速応答： 電磁力を使用するため、わずか数ミリ秒という非常に高速な応答を実現します。
- NPT / Gねじ（1/2インチ）： NPT (National Pipe Taper) および G (BSPP) ねじに対応し、世界各国の規格に適合し、teflon tape との確実なシールを保証します。
- バルブ本体材質： 頑丈な真鍮製。飲料水用途には適していません。
- ジャンクションボックス： 過酷な環境（粉塵、湿気、振動）。
ユーザーマニュアル
本製品の使用方法については、user manual を参照してください。
技術データ
| モデル | USS-HSV02 | ポートサイズ | 1/2インチ | ||
| ねじの種類 | NPT / G | 本体材質 | 真鍮 | ||
| 操作タイプ | パイロット操縦 | 配線タイプ | ジャンクションボックス | ||
| 動作モード | 通常は閉 | フローアパーチャ | 12 mm | ||
| フロー値 | 2.33 Cv | ガスケット／ダイヤフラム／シール | PTFE | ||
| 稼働時間 | ≤1秒 | 定格電圧 | DC 12V | ||
| IPレーティング | IP65 | 力 | 16W | ||
| 動作温度 | 23℉～302℉（-5℃～150℃） | 適切な液体粘度 | 20 cst以下 | ||
| 作動圧力 | 空気/水/油：1～50バール（14.5～725 PSI） | 適切な媒体 | 空気、水、軽油、灯油など | ||
| 正味重量 | 1.37ポンド | 製品寸法 | 4.33インチ×2.56インチ×1.97インチ | ||
*モバイル端末で表全体を表示するには、画面を左右にスワイプしてください。
CE認証品質 &安全性
動作原理
パイロット式ソレノイドバルブ
このソレノイドバルブは、通電時にまず小型のパイロットバルブを開き、システム圧力を利用してメインバルブを作動させます。通電が停止すると、パイロットバルブが閉じ、メインバルブがリセットされます。この設計により、最小限の電力消費で高圧・大流量システムを効率的に制御できますが、正常に動作させるには最低限の作動圧力が必要です。
注意事項
- バルブの詰まりを防ぎ、不完全な閉鎖を防ぐため、使用前に流体をろ過することをお勧めします。
- 流れの方向：取り付けの際は、バルブ本体の矢印が流体の流れの方向と一致するようにしてください。逆圧が発生する可能性がある場合は、逆流防止弁を取り付けてください。
- 最適な性能を発揮し、ソレノイドバルブの寿命を延ばすため、コイルが垂直上を向くように水平に取り付けてください。コイルを垂直または逆向きに取り付けないでください。
- ソレノイドバルブは動作中に熱を発生します。直接手で触れないでください。
- 長期間使用していなかったソレノイドバルブは、使用前に蓄積した不純物や結露を取り除くために清掃してください。
- 確実なシールを確保するため、常にTeflon tape / Gネジを接続する場合。
よくある質問
問題1：ガソリン、灯油、石油製品には、どの材質（PTFE、バイトン、NBR）が最適ですか？
PTFE（最も耐性が高い）>バイトン（良好）>NBR（基本）—いずれも使用できますが、PTFEが最も過酷な条件に対応します。
問題2：これらのソレノイドバルブは、長時間連続使用できますか？
これらのバルブは8時間未満通電してください。ほとんどのバルブは18Wを超える電力は消費しませんが、コイルは密閉された空間にあるため、長時間通電すると焼損する可能性があります。連続運転が必要な場合は、コンピューターファンを使用してコイルを冷却することをお勧めします。
問題3：ソレノイドバルブを5時間連続で使用した場合、2回使用の間隔はどのくらい空けるべきですか？
5時間連続運転の間隔は約20分空けることをお勧めします。正確な冷却時間は、周囲温度や運転条件によって異なる場合があります。
問題4：ソレノイドバルブの寿命はどのくらいですか？
100万サイクル以上の寿命を持つソレノイドバルブは、適切にメンテナンスされていても、実際の寿命は運転条件、流体の種類、圧力、温度、メンテナンス方法などの要因によって異なる場合があります。
問題5：飲料水に使用できますか？
いいえ。 この電磁弁は鉛を含む真鍮製なので、飲料水には使用しないでください。
問題6：屋外で使用できますか？
電磁弁はIP65規格に準拠しており、水しぶきに耐性がありますが、屋外に常設する場合は、長期的な耐久性を確保するために、バルブを保護ハウジングで覆うことをお勧めします。
問題7：バルブ本体の矢印は何を示していますか？
バルブの矢印は、流れの方向。ほとんどのU.S. Solidバルブは一方向式で、矢印の方向に流体が流れる場合にのみ正しく動作するように設計されています。逆方向に取り付けると、バルブが正しく機能しない場合があります（例えば、ノーマルクローズバルブが閉じない場合があります）。
問題8：ノーマルクローズ（NC）とノーマルオープン（NO）の違いは何ですか？
- ノーマルクローズ（NC）： 電源がオフのときはバルブは閉じたままで、通電時のみ開きます。フェイルセーフな閉鎖用途に最適です。
- ノーマルオープン（NO）： 電源がオフのときはバルブは開いたままで、通電時のみ閉じます。フェイルセーフな開放用途に最適です。
*重要: チェックマーク（√）は条件付き適合性のみを示し、バツ印（×）は完全な非互換性を示します。
