はじめに
ソレノイドバルブは、灌漑、内燃機関、空気圧システムなどの用途で使用される流体制御システムの重要な構成要素です。電気信号によってソレノイドコイルが作動し、磁場が発生してプランジャーが動き、バルブが開閉します。これにより、流体またはガスの流れを迅速かつ正確に制御できるため、ソレノイドバルブは効率的なシステム運用に不可欠です。

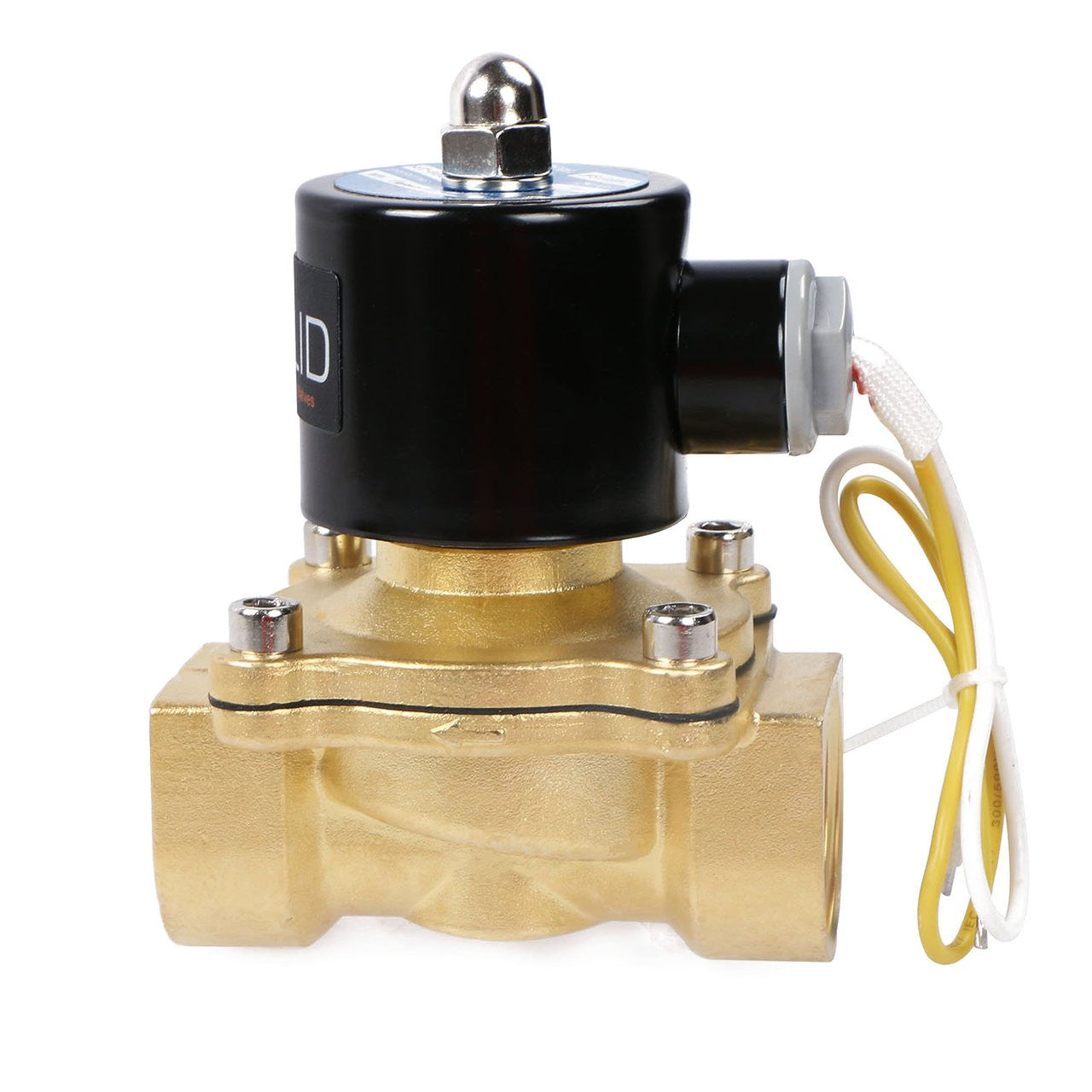

当社の最新のU.S. Solidセミダイレクトソレノイドバルブシリーズは、よりコンパクトな設計と強化された機械的耐久性を備え、効率性を向上させるために再設計されました。お客様は、この汎用バルブを、DIYプロジェクト、中温用途、過酷な化学薬品、灌漑システムの流量制御、逆浸透システム、またはプロパンガスの流量制御などに使用しています。
1個パックバージョン：USS2-00002
ステンレススチールボディもご用意しています：商品番号 USS2-00011
用途
特徴
- USS2-00002には16個のパーツがあります。この製品では、以下の仕様が適用されます。
- 常時閉：電源が切れているときは閉状態、通電すると開きます。
- NPT / Gねじ（1インチ）：NPT（National Pipe Taper）およびG（BSPP）ねじを採用し、世界各国の規格に対応。teflon tapeとの確実なシールを実現します。
- バルブ本体材質：頑丈な真鍮製。飲料水用途には適していません。
- 高速応答時間：1秒未満で開閉し、適切なメンテナンスを行えば100万回以上のサイクル寿命を実現します。
- 低圧始動：低圧始動用に設計されており、0.1バール未満の最小圧力で動作するため、低圧環境下でも汎用性を発揮します。
- バイトンシール：耐久性に優れたバイトンシールを採用し、高温や腐食に強いバルブです。ガソリン、オイル、ディーゼル、潤滑油などの化学薬品や液体。
- セミダイレクト：新シリーズは効率性を向上させるために再設計され、よりコンパクトな設計と強化された機械的耐久性を備えています。
ユーザーマニュアル
本製品の使用方法については、user manualを参照してください。
技術データ
| モデル | USS2-00304 | ポートサイズ | 1インチ | ||
| ねじの種類 | NPT / G | 本体材質 | 真鍮 | ||
| 操作タイプ | 半直接 | 配線タイプ | リード線 | ||
| 動作モード | 通常は閉 | フローアパーチャ | 25mm | ||
| フロー値 | 12 Cv | ガスケット／ダイヤフラム／シール | バイトン | ||
| 稼働時間 | ≤1秒 | 定格電圧 | AC 110V / 220V、±10% | ||
| IPレーティング | IP65 | 力 | 21 VA | ||
| 動作温度 | 14℉～248℉（-10℃～120℃） | 適切な液体粘度 | 20 cst以下 | ||
| 作動圧力 | 空気/水/ディーゼル燃料/灯油：0～7バール（0～101 PSI）；オイル：0～5バール（0～72 PSI） | 適切な媒体 | 空気、水、石油、天然ガス、ディーゼル燃料、灯油など | ||
| 総重量 | 31.75ポンド | パッケージ寸法 | 12.99インチ×11.81インチ×8.27インチ | ||
*モバイルで表全体を表示するには、画面を左右にスワイプしてください。画面。
CE認証取得済み品質と安全性
動作原理
- 直動式ソレノイドバルブは、通電時に電磁力によってプランジャーを直接持ち上げ、流体を流します。通電が停止すると、スプリングの力でプランジャーが閉位置に戻ります。シンプルな構造と高速応答が特徴ですが、用途には制限があります。真空システムを含む低圧・小流量用途向け。
- パイロット式ソレノイドバルブは、通電時にまず小型パイロットバルブを開き、システム圧力を利用してメインバルブを作動させます。通電が停止するとパイロットバルブが閉じ、メインバルブがリセットされます。この設計により、最小限の電力消費で高圧・大流量システムを効率的に制御できますが、正常に機能するには最低限の作動圧力が必要です。
よくある質問
問題1：ガソリン、灯油、その他の石油製品に使用する場合、VITONとNBRのどちらのシール材がより適していますか？
VITON。高温、化学薬品、燃料に対する優れた耐性を持つため、VITONはより良い選択肢です。長期間または過酷な用途では、VITONはNBRよりも優れた性能を発揮します。
問題2：これらのソレノイドバルブは長時間連続使用できますか？
これらのバルブは8時間未満通電してください。ほとんどのバルブは18Wを超える電力ではありませんが、コイルは密閉された領域にあるため、長時間通電すると焼損する可能性があります。連続運転が必要な場合は、コンピューターファンを使用してコイルを冷却することをお勧めします。
問題3：ソレノイドバルブを5時間連続で使用した場合、2回使用する前にどのくらいの時間を空けるべきですか？
5時間連続で使用した場合、2回使用する前に約20分の冷却時間を設けることをお勧めします。正確な時間は冷却時間は、周囲温度や運転条件によって異なる場合があります。
問題4：電磁弁の寿命はどれくらいですか？
適切にメンテナンスすれば100万サイクル以上の寿命がありますが、実際の寿命は運転条件、流体の種類、圧力、温度、メンテナンス方法などの要因によって異なる場合があります。
問題5：飲料水に使用できますか？
いいえ。この電磁弁は鉛を含む真鍮製なので、飲料水には使用しないでください。
問題6：屋外で使用できますか？
電磁弁はIP65規格に準拠しており、水しぶきに対する耐性がありますが、バルブを囲いの中に設置することをお勧めします。
屋外に恒久的に設置する場合は、長期的な耐久性を確保するために保護ハウジングに収納してください。問題7：バルブ本体の矢印は何を示していますか？
バルブの矢印は流れの方向を示しています。ほとんどのU.S. Solidバルブは一方向式で、矢印の方向に流体が流れる場合にのみ正しく動作するように設計されています。逆方向に設置すると、バルブが正しく機能しない場合があります（例えば、ノーマルクローズバルブが閉じない場合があります）。
問題8：ノーマルクローズ（NC）とノーマルオープン（NO）の違いは何ですか？
- ノーマルクローズ（NC）： 電源がオフのときはバルブは閉じたままで、通電時のみ開きます。フェイルセーフクローズに最適です。アプリケーション。
- ノーマルオープン（NO）： 電源がオフのときはバルブが開いたままで、通電時のみ閉じます。フェイルセーフなオープンアプリケーションに最適です。
配線
極性
2本の配線があるバルブの場合、各配線がどちらの端子（+または-）に接続されているかに関わらず、バルブは作動します。左図のように、アース線が付いているユニットもあります。コネクタを開き、図の隅に示されているアース記号を探してください。アース線が付いているバルブの場合は、必ずバルブをアースしてください。他の2本のワイヤについては、各ワイヤがどちらの端子（+または-）に接続されているかに関わらず、バルブは作動します。
注意事項
- バルブの詰まりを防ぎ、不完全な閉鎖を防ぐため、使用前に流体をろ過することをお勧めします。
- 流れの方向：取り付けの際は、バルブ本体の矢印が流体の流れの方向と一致していることを確認してください。逆圧が発生する可能性がある場合は、逆流防止弁を取り付けてください。
- 最適な性能を確保し、ソレノイドバルブの寿命を延ばすため、コイルが垂直上を向くように水平に取り付けてください。コイルを垂直または逆向きに取り付けないでください。
- ソレノイドバルブは作動中に熱を発生します。直接手で触れないでください。
- ソレノイドバルブは、長期間使用しなかった場合は、使用前に蓄積した不純物や結露を取り除くために清掃してください。
- 確実なシールを確保するため、NPT / G ねじを接続する際は、必ず Teflon tape を使用してください。
*重要: チェックマーク (√) は条件付き適合性のみを示し、バツ印 (×) は完全な非互換性を示します。
