はじめに
ソレノイドバルブは、灌漑、内燃機関、空気圧システムなどの用途で使用される流体制御システムの重要な構成要素です。電気信号によってソレノイドコイルが作動し、磁場が発生してプランジャーが動き、バルブが開閉します。これにより、流体またはガスの流れを迅速かつ正確に制御できるため、電磁弁は効率的なシステム運用に不可欠です。

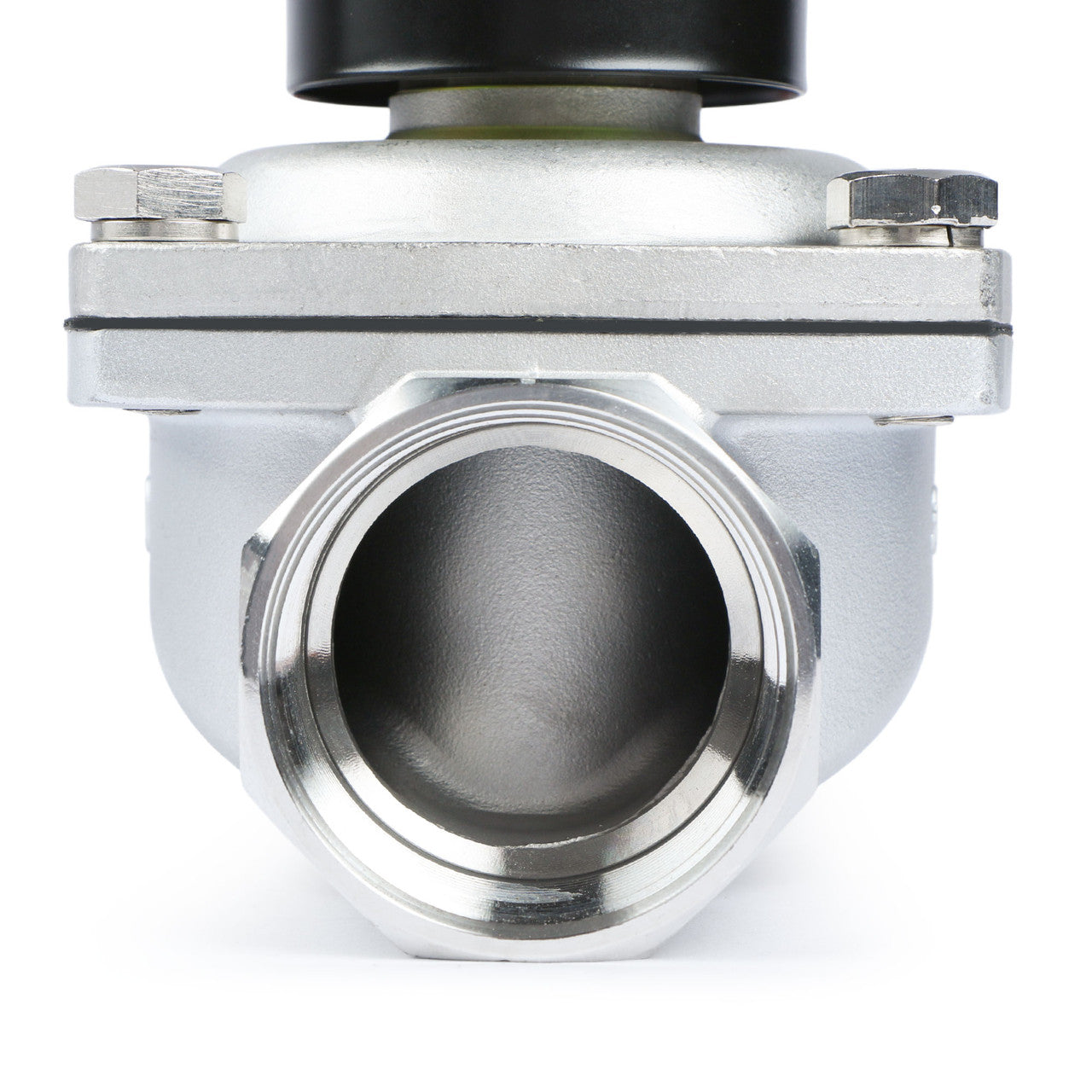

当社の最新型U.S. Solidセミダイレクト電磁弁シリーズは、よりコンパクトな設計と強化された機械的耐久性を備え、効率性を向上させるために再設計されました。お客様は、この汎用バルブを、DIYプロジェクト、中温用途、過酷な化学薬品、灌漑システムの流量制御、逆浸透システム、またはプロパンガスの流量制御などに採用しています。
用途
特長
- 常時開：電源オフ時は開、通電時は閉。
- NPT / Gねじ（2）teflon tapeとの確実なシール性を確保。
- バルブ本体材質：耐腐食性ステンレス鋼製。飲料水用途に適しています（規格準拠）。
- 高速応答：1秒未満で開閉。適切なメンテナンスを行えば、100万回以上のサイクル寿命を実現。
- 低圧始動：低圧始動に対応。0.1バール以下の低圧でも作動可能。低圧環境における汎用性を確保。条件。
- バイトンシール：耐久性に優れたバイトンシールを採用したこのバルブは、高温に耐え、ガソリン、オイル、ディーゼル、潤滑油などの腐食性化学物質や液体にも耐性があります。
- セミダイレクト：新シリーズは効率性を向上させるために再設計され、よりコンパクトな設計と強化された機械的耐久性を実現しています。
ユーザーマニュアル
本製品の使用方法については、user manualを参照してください。
技術データ
| モデル | USS2-00143 | ポートサイズ | 2インチ | ||
| ねじの種類 | NPT / G | 本体材質 | ステンレス鋼 | ||
| 操作タイプ | 半直接 | 配線タイプ | ジャンクションボックス | ||
| 動作モード | 通常開 | フローアパーチャ | 50mm | ||
| フロー値 | 48 Cv | ガスケット／ダイヤフラム／シール | バイトン | ||
| 稼働時間 | ≤1秒 | 定格電圧 | DC 12V、±10% | ||
| IPレーティング | IP65 | 力 | 21.5W | ||
| 動作温度 | 14℉～248℉（-10℃～120℃） | 適切な液体粘度 | 20 cst以下 | ||
| 作動圧力 | 空気/水/ディーゼル燃料/灯油：0～7バール（0～101 PSI）；オイル：0～5バール（0～72 PSI） | 適切な媒体 | 空気、水、石油、天然ガス、ディーゼル燃料、灯油など | ||
| 総重量 | 9.39ポンド | パッケージ寸法 | 6.50インチ×4.57インチ×7.32インチ | ||
*モバイル端末で表全体を表示するには、画面を左右にスワイプしてください。
CE認証取得済み 品質と安全性
動作原理
- 直接作動型ソレノイドバルブは、通電時に電磁力によってプランジャーを直接持ち上げ、流体の流れを可能にし、通電が停止するとスプリングの力でプランジャーを閉位置に戻します。シンプルな構造と高速応答が特長ですが、真空システムを含む低圧・小流量用途に限定されます。
- パイロット式ソレノイドバルブは、通電時にまず小型のパイロットバルブを開き、システム圧力を利用してメインバルブを作動させます。通電が停止するとパイロットバルブが閉じ、メインバルブがリセットされます。この設計により、最小限の電力消費で高圧・大流量システムを効率的に制御できますが、正常に機能するには最低限の作動圧力が必要です。
よくある質問
問題1：シール材としてVITONとどのタイプを使用すべきか？ NBRはガソリン、灯油、その他の石油製品での使用に適していますか？
VITON。高温、化学薬品、燃料に対する優れた耐性を持つため、VITONの方が適しています。長期間の使用や過酷な条件下での使用には、VITONはNBRよりも優れています。
問題2：これらのソレノイドバルブは長時間連続使用できますか？
これらのバルブは8時間未満通電してください。ほとんどのバルブは18Wを超える電力ではありませんが、コイルは密閉された空間にあるため、長時間通電すると焼損する可能性があります。連続運転が必要な場合は、コンピューターファンを使用してコイルを冷却することをお勧めします。
問題3：5時間連続使用した場合、2回使用の間隔はどのくらい空けるべきですか？
ソレノイドバルブの寿命について？5時間連続運転の2回の間には、約20分の冷却時間を設けることをお勧めします。正確な冷却時間は、周囲温度や運転条件によって異なる場合があります。
問題4：ソレノイドバルブの寿命はどれくらいですか？
適切にメンテナンスすれば100万サイクル以上の寿命がありますが、実際の寿命は、運転条件、流体の種類、圧力、温度、メンテナンス方法などの要因によって異なる場合があります。
問題5：飲料水に使用できますか？
はい。このソレノイドバルブは食品グレードのステンレス鋼製で、飲料水基準を満たしています。鉛のリスクがなく（真鍮とは異なり）、飲料水に安全に使用できます。バルブ）。
問題6：屋外で使用できますか？
ソレノイドバルブはIP65規格に準拠しており、水しぶきに対する耐性がありますが、屋外に常設する場合は、長期的な耐久性を確保するために、バルブを保護ハウジングで覆うことをお勧めします。
問題7：バルブ本体の矢印は何を示していますか？
バルブの矢印は流れの方向を示しています。ほとんどのU.S. Solidバルブは一方向式で、矢印の方向に流体が流れる場合にのみ正しく動作するように設計されています。逆方向に取り付けると、バルブが正しく機能しない場合があります（例えば、ノーマルクローズバルブが閉じない場合があります）。
問題8：N.C.（ノーマルクローズ）との違いは何ですか？ノーマルオープン（N.O.）？
- ノーマルクローズ（NC）： 電源がオフのときはバルブは閉じたままで、通電時のみ開きます。フェイルセーフな閉状態アプリケーションに最適です。
- ノーマルオープン（NO）： 電源がオフのときはバルブは開いたままで、通電時のみ閉じます。フェイルセーフな開状態アプリケーションに最適です。
配線
極性
2本の配線があるバルブの場合、バルブは各ワイヤがどちらの端子（+または-）に接続されているかに関わらず、バルブは作動します。左図のような一部のユニットには、アース線が含まれています。コネクタを開き、図の隅に示されているアース記号を探してください。アース線付きのバルブの場合は、必ずバルブをアースしてください。他の2本のワイヤについては、各ワイヤがどちらの端子（+または-）に接続されているかに関わらず、バルブは作動します。
注意事項
- 使用前に流体をろ過することをお勧めします。不純物がバルブを詰まらせ、バルブが完全に閉じない原因となる可能性があります。
- 流れの方向：設置時には、バルブ本体の矢印が流体の流れの方向と一致していることを確認してください。逆圧が発生する可能性がある場合は、逆流防止のためにチェックバルブを取り付けてください。
- 最適な性能を確保し、寿命を延ばすためにソレノイドバルブの寿命を延ばすため、コイルを垂直上向きにして水平に取り付けてください。コイルを垂直または逆向きに取り付けないでください。
- ソレノイドバルブは動作中に熱を発生します。直接手で触れないでください。
- 長期間使用していなかったソレノイドバルブは、使用前に蓄積した不純物や結露を取り除くために清掃してください。
- 確実なシールを確保するため、NPT / Gネジを接続する際は、必ずTeflon tapeを使用してください。
*重要: チェックマーク(√)は条件付き適合性のみを示し、バツ印(×)は完全な非互換性を示します。
