はじめに
このパイロット操作式ソレノイドバルブは、低差圧または高流量を必要とするアプリケーションにおいて、信頼性の高い流体およびガス制御を提供します。通電すると、ソレノイドがパイロットオリフィスを作動させ、システム圧力を利用してメインバルブを切り替え、最小限の電力で効率的な動作を実現します。
DIYプロジェクト、灌漑システム、逆浸透膜システム、過酷な化学薬品の取り扱い、プロパンガス制御に最適なこのバルブは、低い入口圧力下でも安定した性能を発揮します。省エネ設計により、状態の切り替えには短時間の電力パルスのみが必要です。
用途
特長
- パイロット操作式：システム圧力を利用して高流量制御を行い、エネルギー効率に優れています。
- ノーマリークローズ：通電していないときは閉、通電すると開となります。
- 最大媒体圧力：232 PSI (1.6 MPa) - 標準のU.S. Solidソレノイドバルブ（通常定格圧力145 PSI/1.0 MPa）を上回ります。
- NPT / Gねじ切り（1/2インチ）：NPT（National Pipe Taper）およびG（BSPP）ねじ切りにより、多様なグローバル仕様に対応し、teflon tapeとの確実なシールを確保します。
- バルブ本体材質：堅牢な真鍮製。飲料水用途には適していません。
- 高速応答：1秒未満で開閉し、適切なメンテナンスを行えば100万回以上の寿命を誇ります。
- Vitonシール：耐久性の高いVitonシールを採用したこのバルブは、高温に耐え、ガソリン、オイル、ディーゼル、潤滑油などの腐食性化学物質や液体にも耐性があります。
ユーザーマニュアル
本製品の使用方法については、user manual を参照してください。
技術データ

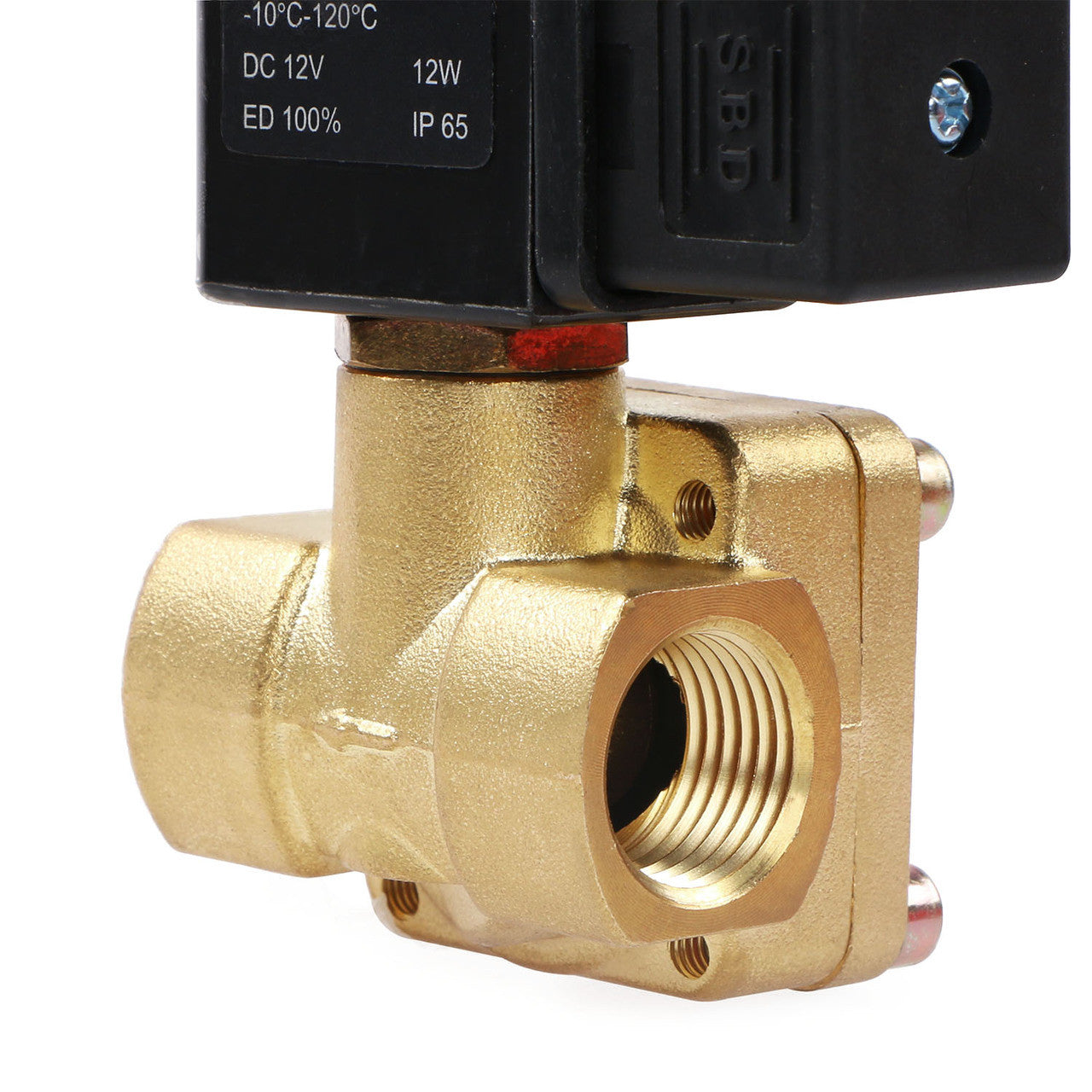

| モデル | USS2-00008 | ポートサイズ | 1/2インチ | ||
| ねじの種類 | NPT / G | ボディ素材 | 真鍮 | ||
| 操作タイプ | パイロット | 配線タイプ | リード線 | ||
| 動作モード | 通常閉 | フローアパーチャ | 12ミリメートル | ||
| フロー値 | 4.8 CV | ガスケット/ダイヤフラム/シール | ヴィトン | ||
| 動作時間 | ≤1秒 | 定格電圧 | DC 12V、± 10% | ||
| IP等級 | IP65 | 力 | 12ワット | ||
| 動作温度 | 14℉-248℉(-10℃-120℃) | 適切な液体粘度 | 20 cst以下 | ||
| 動作圧力 | 14.5-232 PSI(0.1-1.6 Mpa) | 適切なメディア | 空気、水、石油、天然ガス、ディーゼル燃料、灯油など。 | ||
| 正味重量 | 1.28ポンド | 製品寸法 | 4.33インチ×1.77インチ×2.95インチ | ||
*モバイルで表全体を表示するには、画面を左または右にスワイプしてください。
動作原理
- 直動式ソレノイドバルブは、通電時に電磁力を利用してプランジャーを直接持ち上げ、流体を流します。通電が切れると、スプリングによってプランジャーが閉位置に戻ります。シンプルな構造と高速応答を特徴としていますが、真空システムを含む低圧・小流量用途に限定されます。
- パイロット操作式ソレノイドバルブは、通電時にまず小さなパイロットバルブを開き、システム圧力を利用してメインバルブを作動させます。通電が停止すると、パイロットバルブが閉じ、メインバルブが元の位置に戻ります。この設計により、高圧・大流量システムを最小限の電力消費で効率的に制御できますが、正常に機能するには最低限の動作圧力が必要です。
FAQ
問題1：ガソリン、灯油、その他の石油製品には、VITONとNBRのどちらのシール材がより適していますか？
VITONは、高温、化学薬品、燃料に対する優れた耐性を備えているため、より優れた選択肢です。長期使用や要求の厳しい用途では、VITONはNBRよりも優れた性能を発揮します。
問題2：これらのソレノイドバルブは長時間連続して使用できますか？
これらのバルブへの通電時間は8時間未満にしてください。ほとんどのバルブの電力は18Wを超えませんが、コイルは密閉された空間にあるため、長時間通電すると焼損する可能性があります。連続運転が必要な場合は、コイルを冷却するためにコンピューターファンを使用することをお勧めします。
問題3：ソレノイドバルブを5時間連続で使用する場合、どれくらいの間隔をあけるべきですか？
推奨される通電時間は約5時間連続運転を2回行う場合は、その間に20分間の冷却時間を設けてください。正確な冷却時間は、周囲温度や運転条件によって異なる場合があります。
問題4：ソレノイドバルブの寿命はどのくらいですか？
適切なメンテナンスを行えば100万サイクル以上の寿命がありますが、実際の寿命は、運転条件、流体の種類、圧力、温度、メンテナンス方法などの要因によって異なります。
問題5：飲料水に使用できますか？
いいえ。このソレノイドバルブは鉛を含む真鍮製であるため、飲料水には使用しないでください。
問題6：屋外で使用できますか？
ソレノイドバルブはIP65 等級の防滴性能を備え、水しぶきにも耐えますが、屋外に恒久的に設置する場合は、長期的な耐久性を確保するために、バルブを保護ハウジングに収納することをお勧めします。
問題 7: バルブ本体の矢印は何を示していますか？
バルブの矢印は流れの方向を示しています。ほとんどの U.S. Solid バルブは一方向弁で、矢印の方向に流体が流れる場合にのみ正しく作動するように設計されています。逆方向に設置すると、バルブが正常に機能しない可能性があります（例：ノーマルクローズバルブが閉まらない）。
問題 8: N.C.（ノーマルクローズ）と N.O.（ノーマルオープン）の違いは何ですか？
- ノーマルクローズ（NC）： 電源がオフのとき、バルブは閉じたままです。通電時のみ開き、通電時にのみ閉じます。フェイルセーフ機能を備えた閉アプリケーションに最適です。
- ノーマリーオープン (NO): 電源オフ時はバルブが開いたままで、通電時にのみ閉じます。フェイルセーフ機能を備えた開アプリケーションに最適です。
配線
極性
2線式のバルブの場合、各線がどの端子（+または-）に接続されているかに関係なく、バルブは作動します。左の写真のように、一部のユニットにはアース線が付いています。コネクタを開き、図の隅にあるアース記号を探してください。アース線付きのバルブをご使用の場合は、必ずバルブをアースしてください。他の2本のアース線については、各線がどの端子（+または-）に接続されているかに関係なく、バルブは作動します。
注意事項
- 使用前に流体をろ過することをお勧めします。不純物がバルブを詰まらせ、バルブが完全に閉まらない状態になるのを防ぐためです。
- 流体の流れ方向：取り付けの際は、バルブ本体の矢印が流体の流れ方向と一致していることを確認してください。逆圧が発生する可能性がある場合は、逆流防止のためチェックバルブを設置してください。
- 最適な性能を確保し、ソレノイドバルブの寿命を延ばすため、コイルを垂直上向きにして水平に設置してください。コイルを垂直または逆向きに設置しないでください。
- ソレノイドバルブは動作中に熱を発生します。直接触れないでください。手で触れないでください。
- 長期間使用されていないソレノイドバルブは、使用前に蓄積した不純物や結露を除去するために洗浄してください。
- 確実な密閉を確保するため、NPT / G ねじを接続する際は必ず Teflon tape を使用してください。
*重要: チェックマーク (√) は条件付き適合性のみを示し、バツ印 (×) は完全に非適合性であることを示します。
