소개

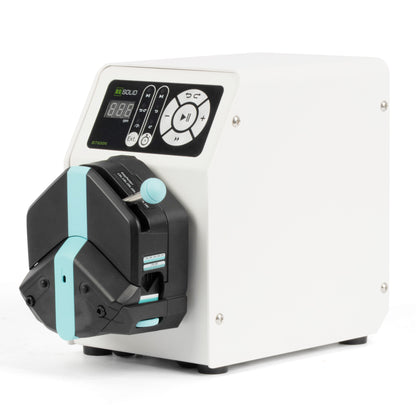

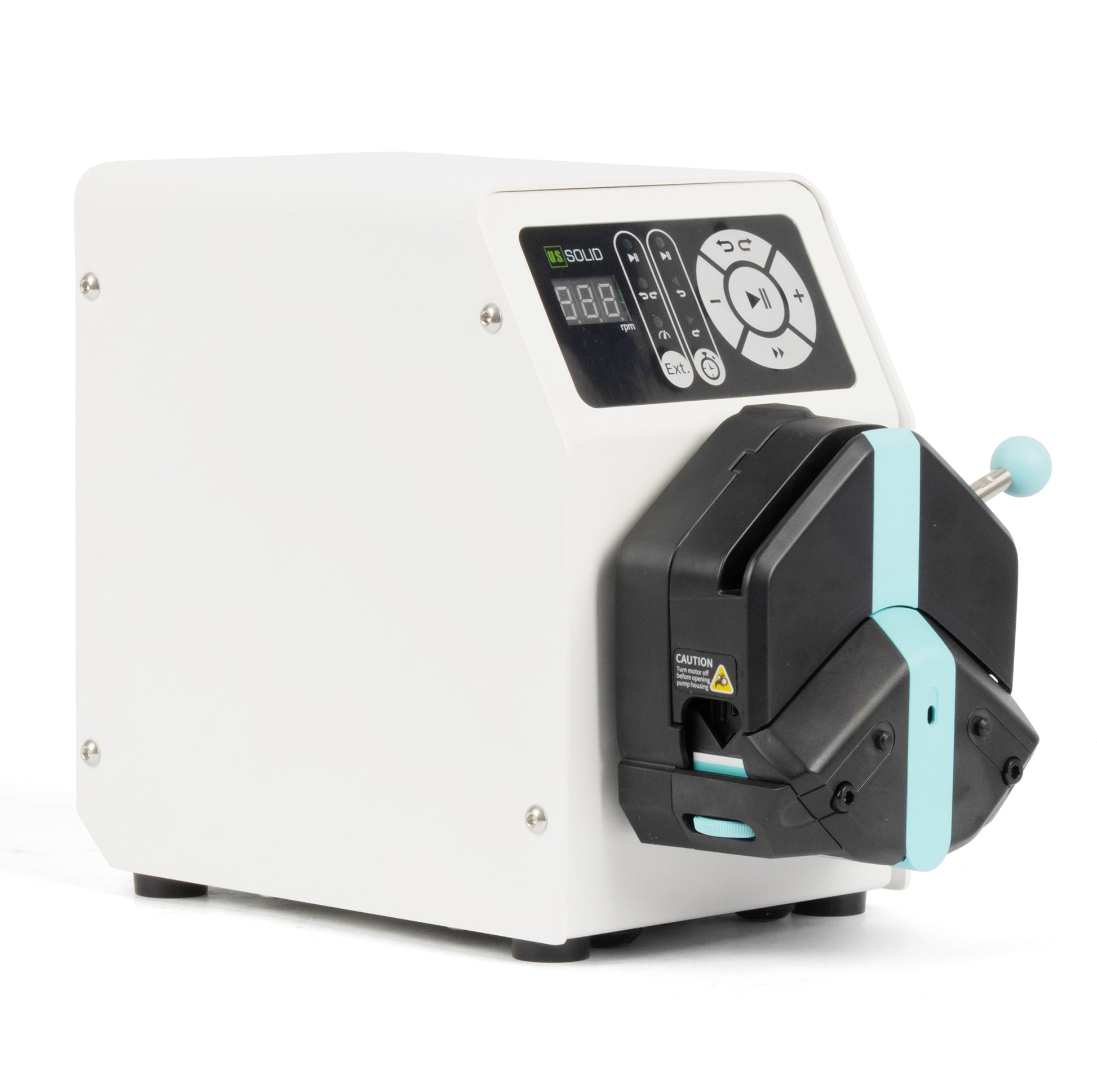

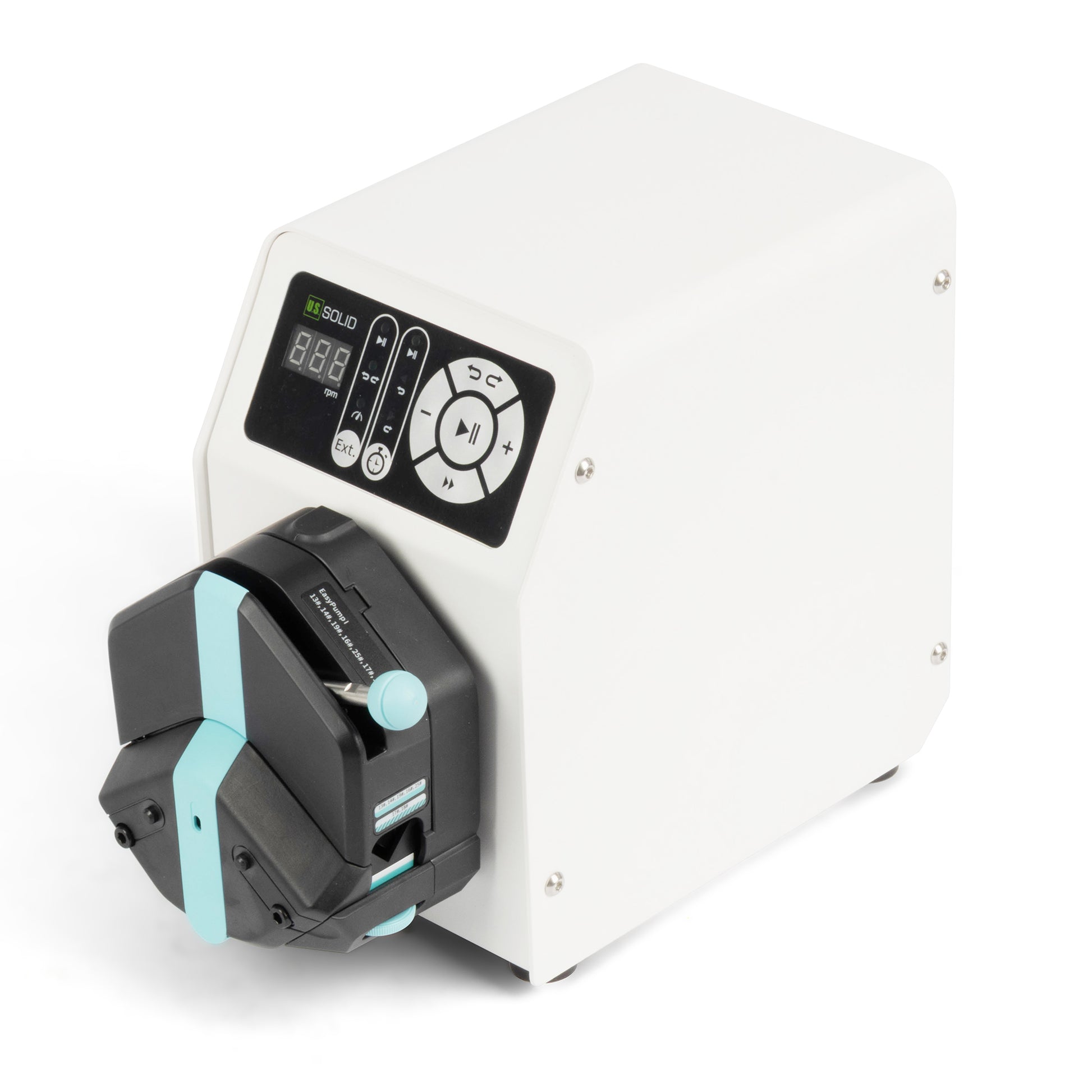

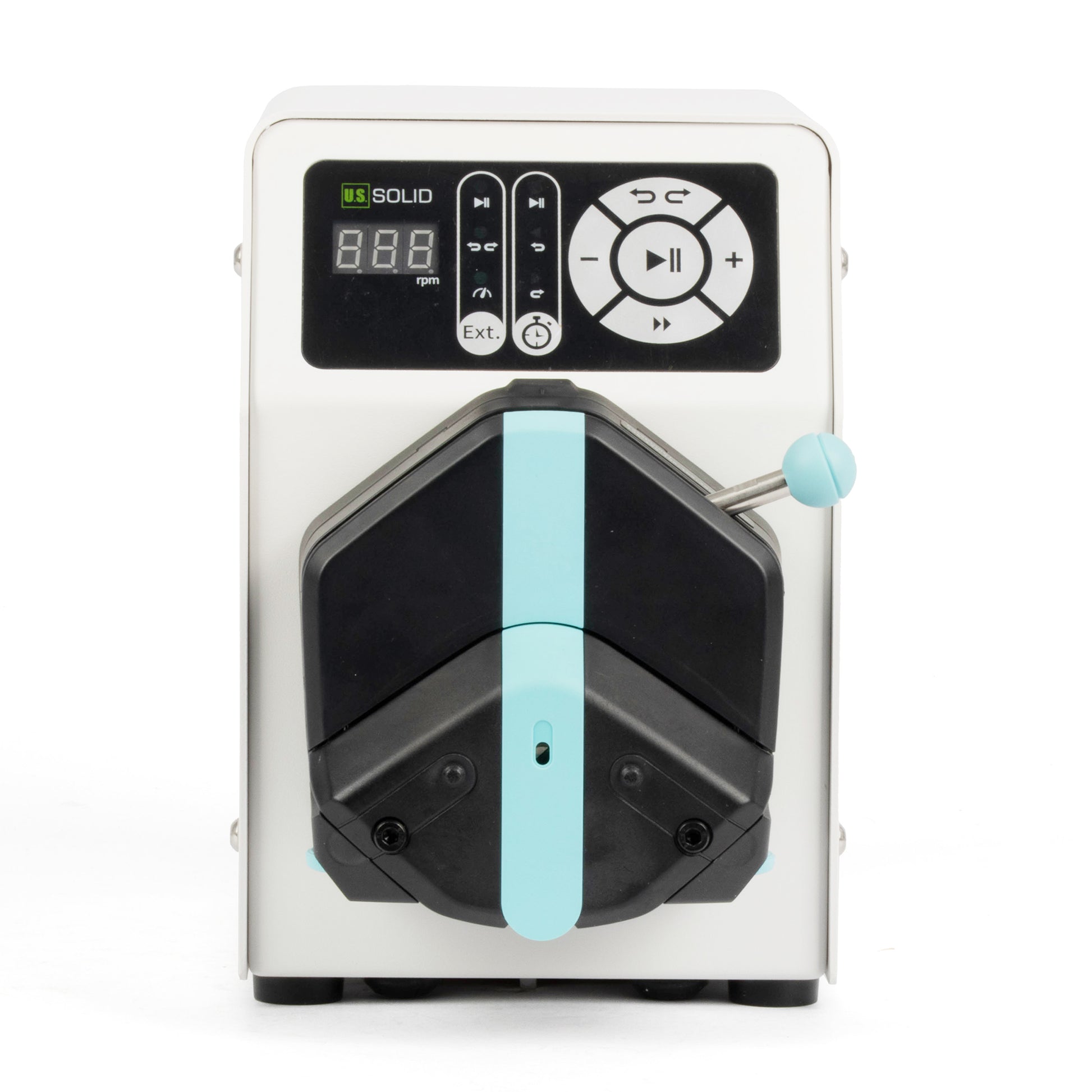

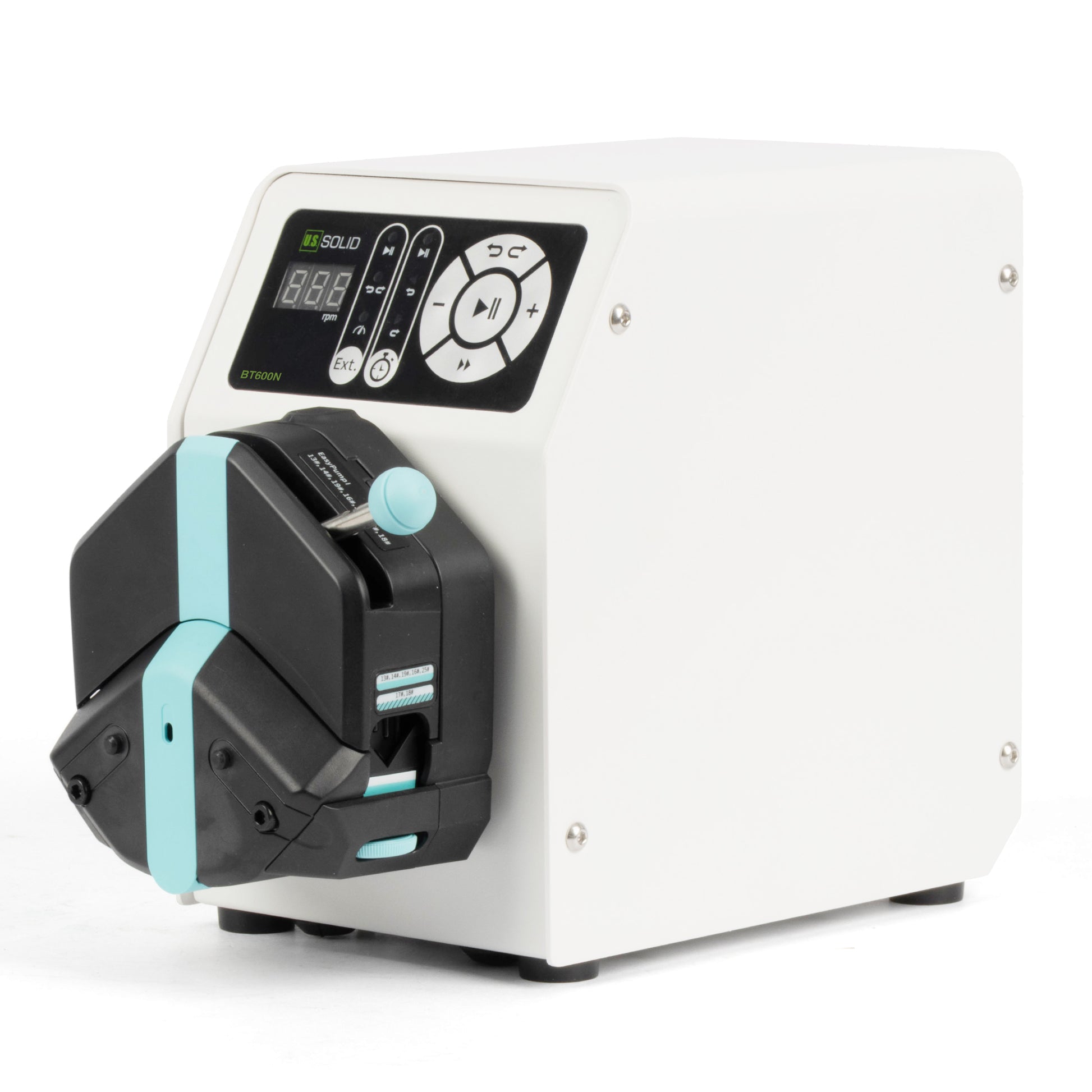

BT600N은 0.1~600RPM의 속도 범위를 가진 기본 스테퍼 모터 구동 연동 펌프입니다. EasyPump 시리즈 펌프 헤드와 호환되며, 0.0053~2580mL/min의 유량 범위를 제공합니다. 타이머 기능과 컴팩트한 디자인을 특징으로 하는 이 펌프는 금속 분체 도장 하우징에 시작/정지, 방향 전환 및 타이머 작동을 위한 멤브레인 버튼이 있습니다. 이 펌프는 7가지 외부 제어 모드를 지원하며 컴퓨터 및 PLC와의 손쉬운 통합을 위해 RS232/RS485 통신 인터페이스(Modbus RTU 프로토콜)를 포함하여 원격 제어가 가능합니다. 대학 실험실, 연구 기관 및 분석 기기 응용 분야에 이상적입니다.
응용 분야
특징
- 이지펌프 펌프 헤드: 롤러 조절 및 레버 보조 메커니즘으로 도구 없이 빠르게 튜빙을 설치할 수 있습니다.
- 유량 범위: 0.0053-2580 mL/min
- LED 화면: 속도를 표시합니다. 버튼으로 간편하게 속도를 조절할 수 있습니다(0.1-600 RPM).
- 금속 분체 도장 하우징: 컴팩트하고 내구성이 뛰어납니다.
- 스테퍼 모터: 저소음 및 저진동.
- 통신: RS232 & RS485(Modbus RTU 프로토콜)
- 특징: 역류, 타이머, 원터치 배수
- 다양한 제어 옵션: 여러 외부 제어 방식 지원
구성품 목록
| ① | BT600N 드라이브 1개 | ④ | 운전 설명서 1부 |
| ② | 이지펌프 펌프 헤드 1개 | ⑤ | 펌프 헤드 사용 설명서 1부 |

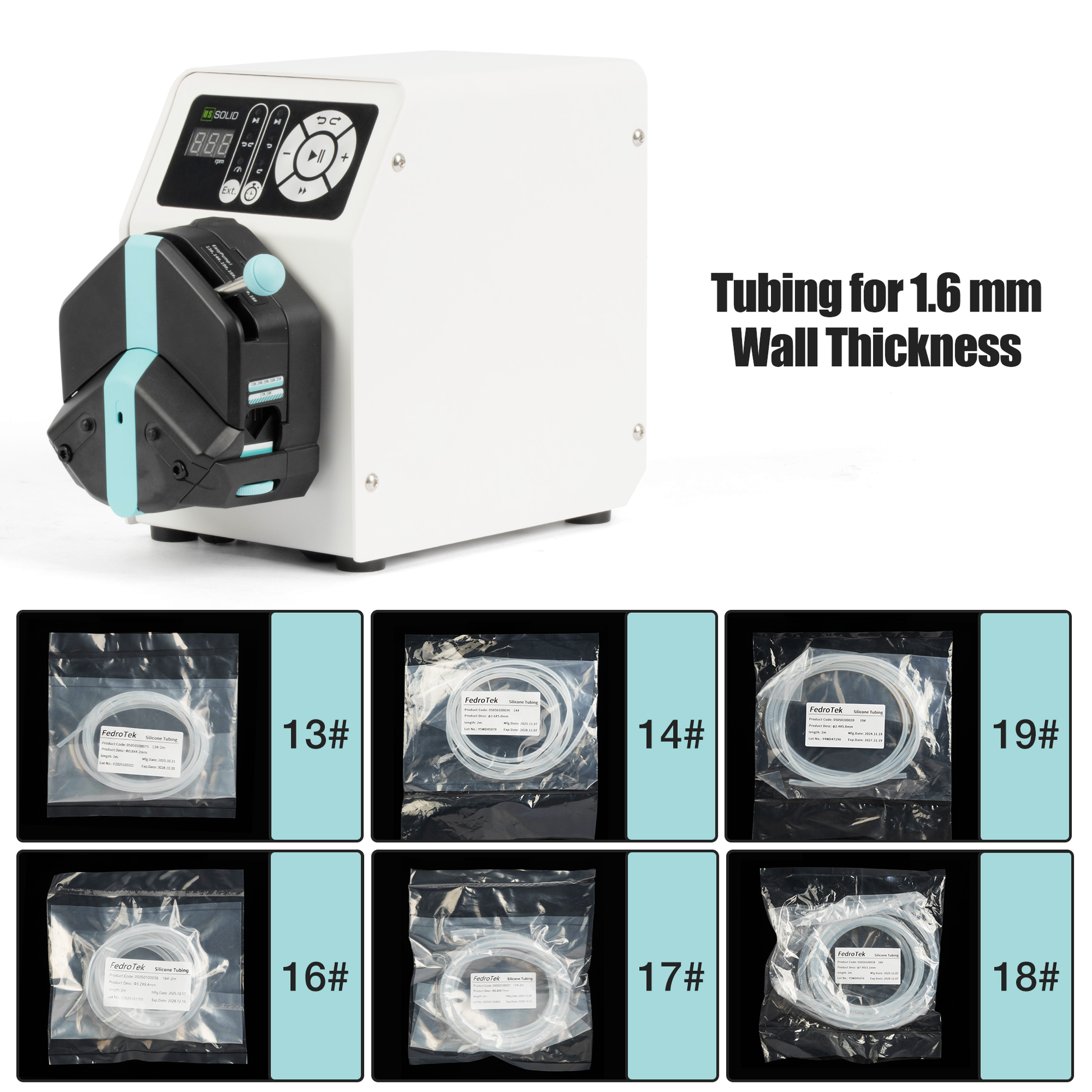

| ③ | 13#, 14#, 19#, 16#, 25#, 17#, 18# - 각 1개씩 × 2m | ⑥ | 전원 케이블 1개 |
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
기술 데이터
| 제품 모델 | USS-PP01010 | 벽 두께 | 1.6mm |
| 구동 모델 | BT600N | 유량 범위 | 0.0053-2580 ml/min |
| 펌프 헤드 모델 | 이지펌프 | 관 재료 | 13#,14#,19#,16#,25#,17#,18# |
| 표시하다 | 주도의 | 제어 | 단추 |
| 타이밍 테스트 범위 | 0.5-999초 | 조건 온도 | 0~40℃ |
| 모터 유형 | 스테퍼 모터 | 의사소통 | RS232, RS485 (모드버스 RTU 프로토콜) |
| 주택 자재 | 금속 분말 코팅 | IP 속도 | IP31 |
| 속도 범위 | 0.1~600rpm, 조절 가능 | 전원 공급 장치 | AC110V |
| 속도 해상도 | 0.1rpm(0-100rpm), 1rpm(100-600rpm) | 전력 소비량 | ≤50W |
| 외부 속도 제어 신호 | 0-5V(표준); 0-10V, 4-20mA(선택 사항) | 순중량(구동 장치) | 9.26 파운드 |
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
주의사항
1. 스위치를 켰을 때 화면이 켜지지 않음
전원 케이블이 제대로 단단히 연결되어 있는지 확인하십시오./전원이 공급되는지 확인하십시오./퓨즈가 손상되었는지 확인하십시오.
2. 시작 버튼을 눌렀을 때 펌프 헤드가 회전하지 않음
펌프 헤드 나사가 조여져 있는지 확인하십시오./펌프 헤드 롤러를 막고 있는 이물질이 있는지 확인하십시오./롤러 베어링이 심하게 부식되어 회전하지 않는지 확인하십시오(전원을 끈 후 확인)./기기가 외부 제어 모드인지 확인하십시오(외부 제어 참조). 지침).
3. 작동 중 유체 이송이 되지 않음
설치된 호스가 펌프 헤드와 호환되는지 확인하십시오./입구에 유체가 충분한지 확인하십시오(파이프 입구보다 유체 레벨이 높아야 함)./파이프에 손상이나 누출이 있는지 확인하고 교체하거나 밀봉하십시오./파이프를 막고 있는 고형물이 있는지 확인하십시오.
4. 실제 유체 출력이 설정값과 일치하지 않음
펌프 헤드의 호스 설정이 실제 설치 및 사용과 일치하는지 확인하십시오./외부 제어를 사용하는 경우 외부 제어 신호가 완전한지 또는 감쇠가 있는지 확인하십시오.
모든 옵션
| 터치스크린 | 제품 모델 | 구동 모델 | 펌프 헤드 모델 | 채널 수 | 벽 두께 | 속도(rpm) | 유량 범위(ml/min) | 적합한 튜브 | 주택 자재 | 전력 소비량 |
| 아니요 | USS-PP01001 | ST-핸디펌프 | 핸디펌프01 | 1 | 0.1-300 | 0.0033-365.69 | 13#,14#,19#,16#,25# | 304 SS | 75와트 | |
| USS-PP01002 | 핸디펌프02 | 2 | 0.0033-190.76 | 13#,14#,19#,16# | ||||||
| USS-PP01003 | BT100N | 이지펌프 | 1 | 1.6mm | 0.1-150 | 0.0053-645 | 13#,14#,19#,16#,25#,17#,18# | 금속 분말 코팅 | 50와트 | |
| USS-PP01004 | 이지펌프 | 2.4mm | 0.18-270 | 15#,24# | ||||||
| USS-PP01005 | AMC1(10) | 1 | 0.0002-48 | 1×1, 2×1, 2.4×0.8 | ||||||
| USS-PP01006 | AMC2(10) | 2 | ||||||||
| USS-PP01007 | AMC3(10) | 3 | ||||||||
| USS-PP01008 | BT300N | 이지펌프 | 1 | 1.6mm | 0.1-350 | 0.0053-1505 | 13#,14#,19#,16#,25#,17#,18# | |||
| USS-PP01009 | 이지펌프 | 2.4mm | 0.18-956 | 15#,24# | ||||||
| USS-PP01010 | BT600N | 이지펌프 | 1 | 1.6mm | 0.1-600 | 0.0053-2580 | 13#,14#,19#,16#,25#,17#,18# | |||
| USS-PP24 | 엠6-3L | 디즈25-3L | 1 | 0.1-600 | 0.211-3600 | 15#,24#,35#,36# | 304 SS | 80와트 | ||
| USS-PP93 | 디즈25-3L | 2 | ||||||||
| USS-PP25 | 엠6-6L | 디즈25-6L | 1 | 0.3-6000 | 180와트 | |||||
| USS-PP01011 | M6-12L | YZ35(PPS) | 1 | 0.69-12000 | 73#,82# | 300와트 | ||||
| USS-PP01012 | YZ35-II | |||||||||
| 예 | USS-PP27 | F6-3L | 이지펌프 | 1 | 0.1-600 | 0.0053-2580 | 13#,14#,19#,16#,25#,17#,18# | 50와트 |
