소개

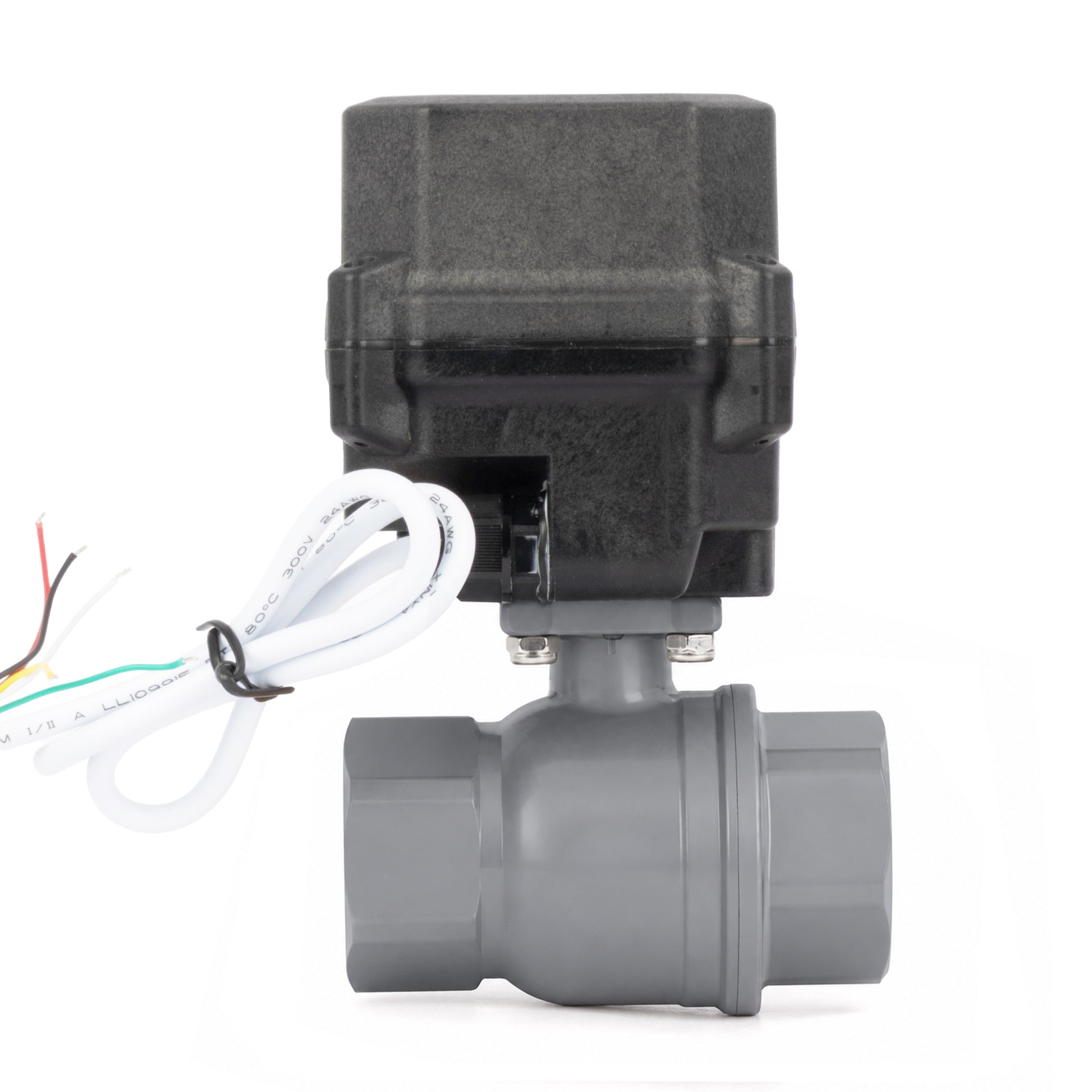

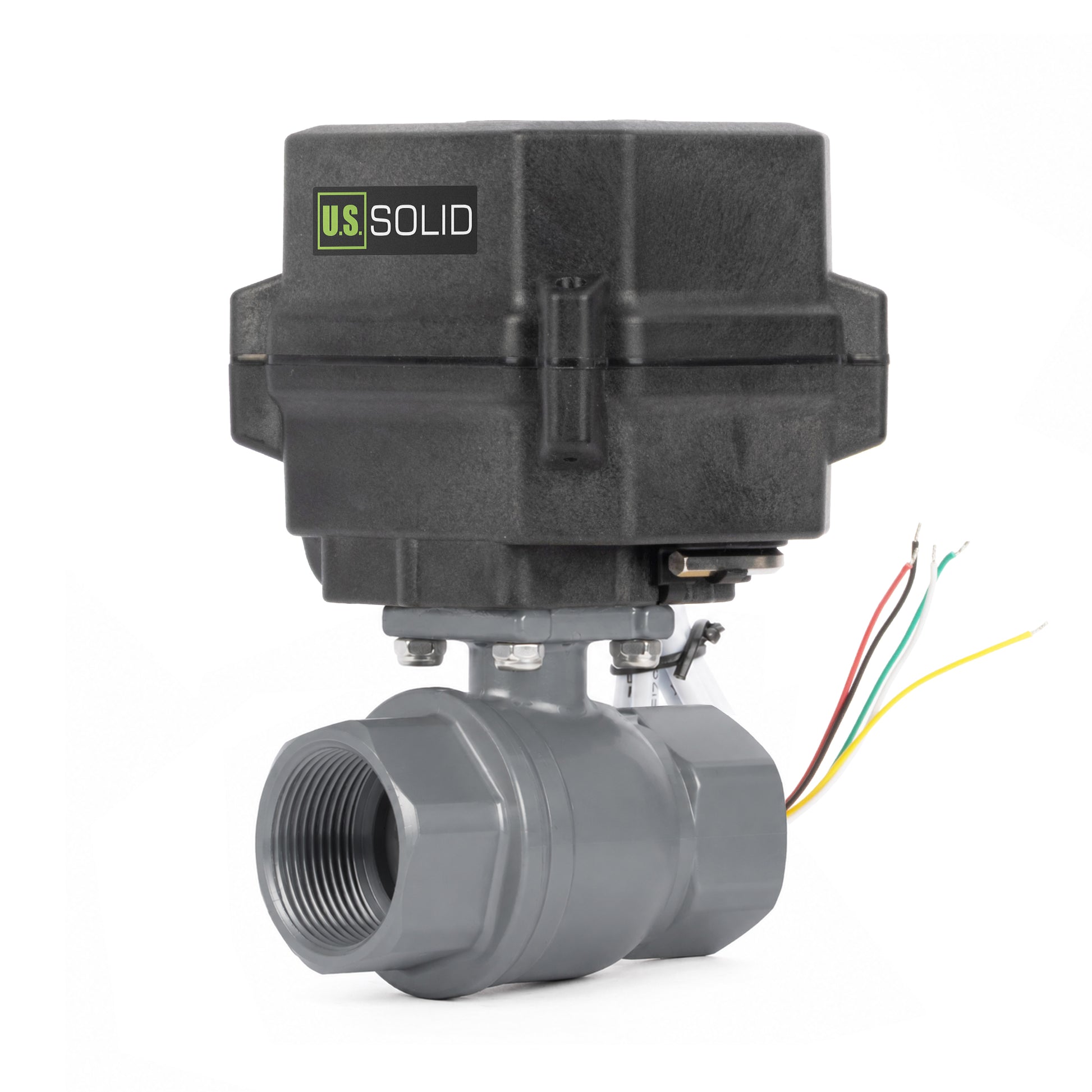

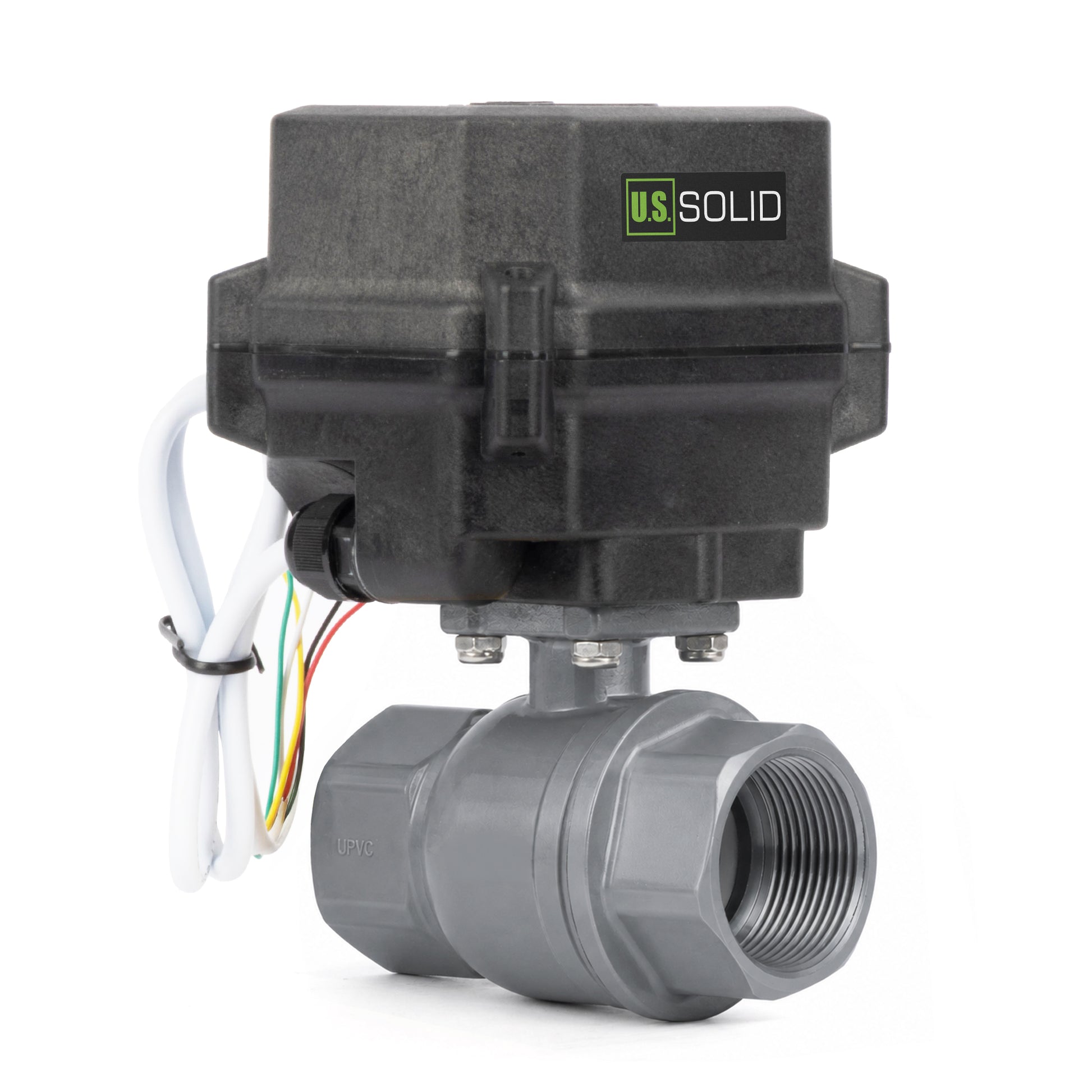

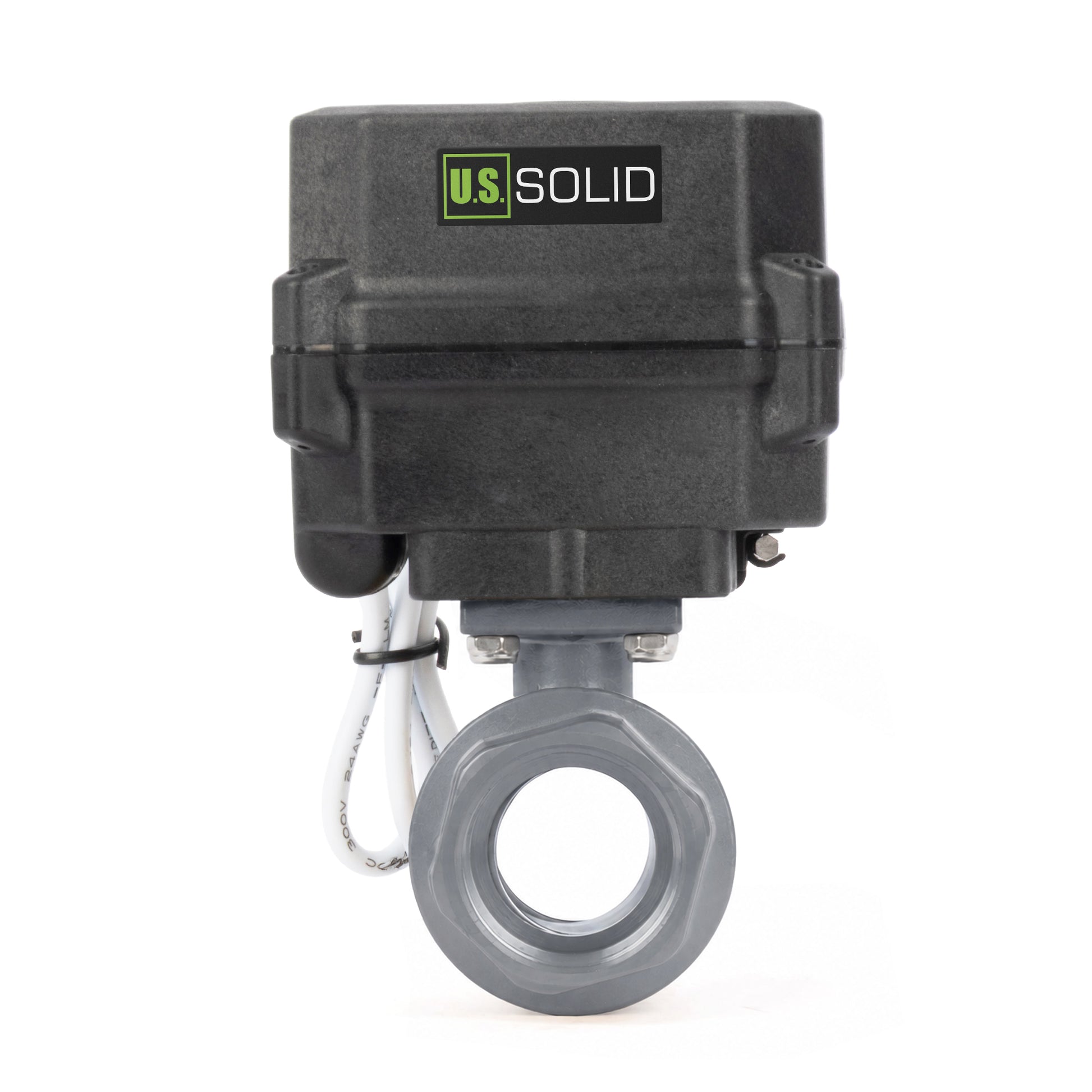

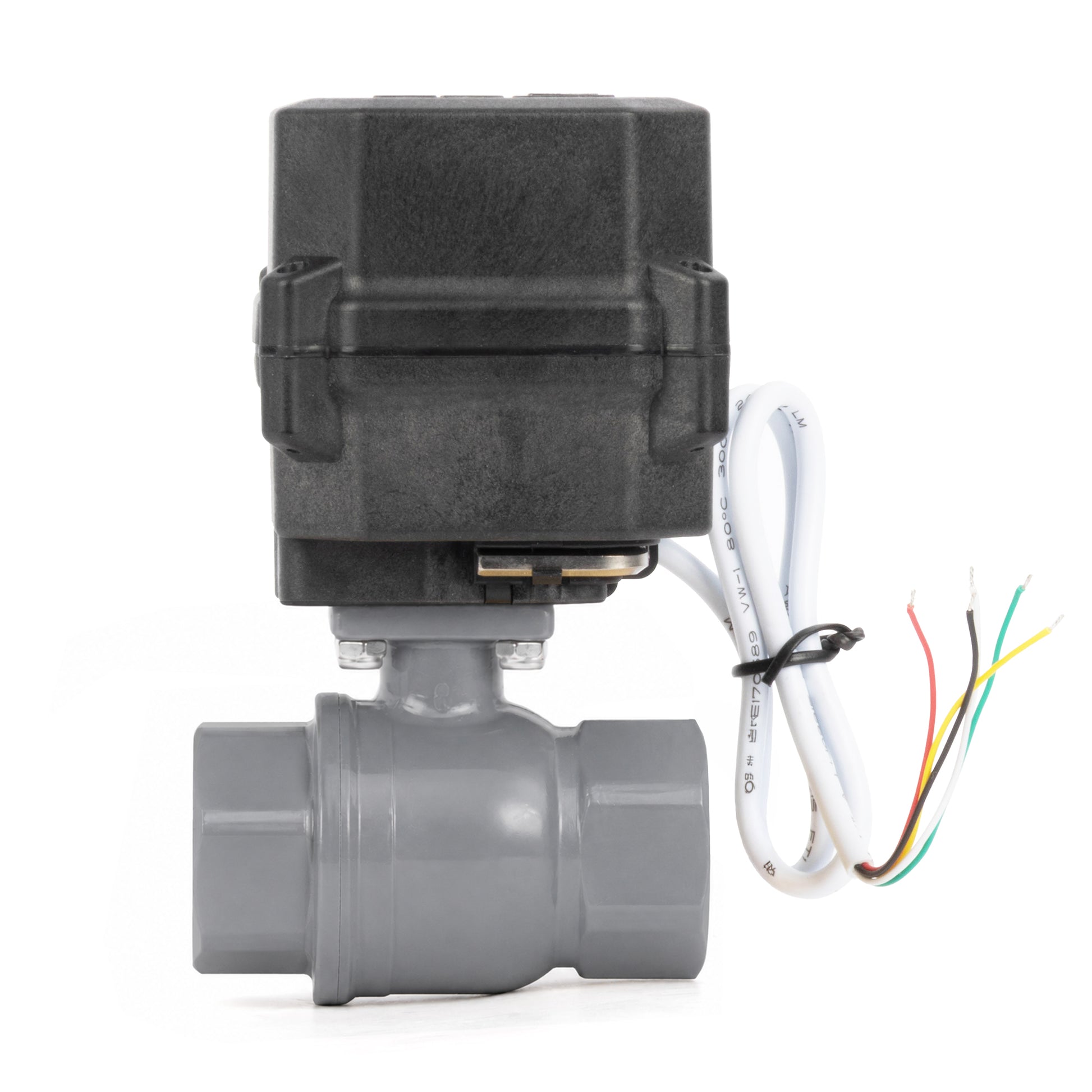

본 U.S. Solid 1인치 UPVC 전동 볼 밸브는 수영장, 수족관, 수경재배, 관개 및 수처리 시설의 물, 폐수 및 희석된 화학 물질에 사용하기 적합한 무연, 내식성 본체를 갖추고 있습니다. 가스나 석유에는 사용하지 마십시오.

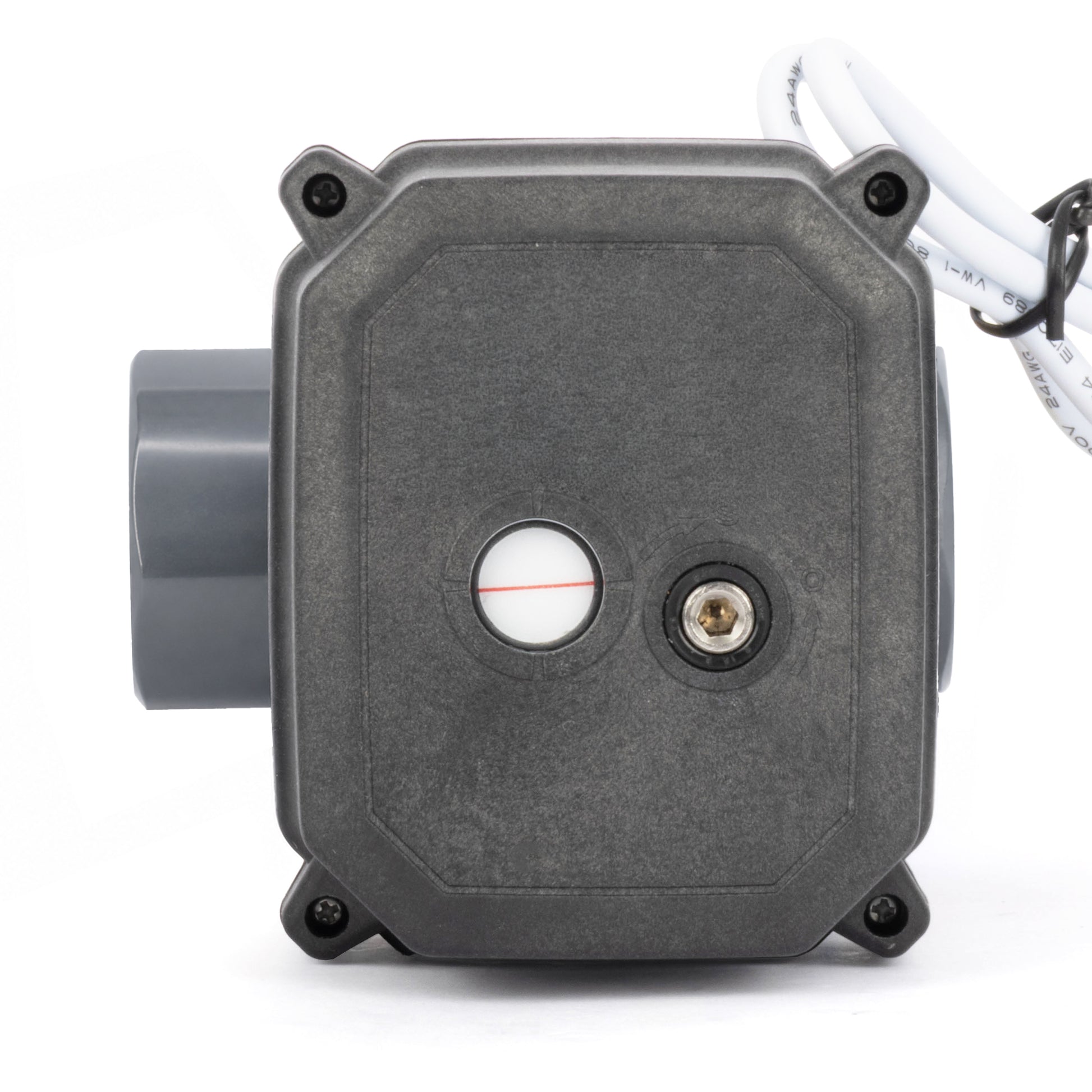

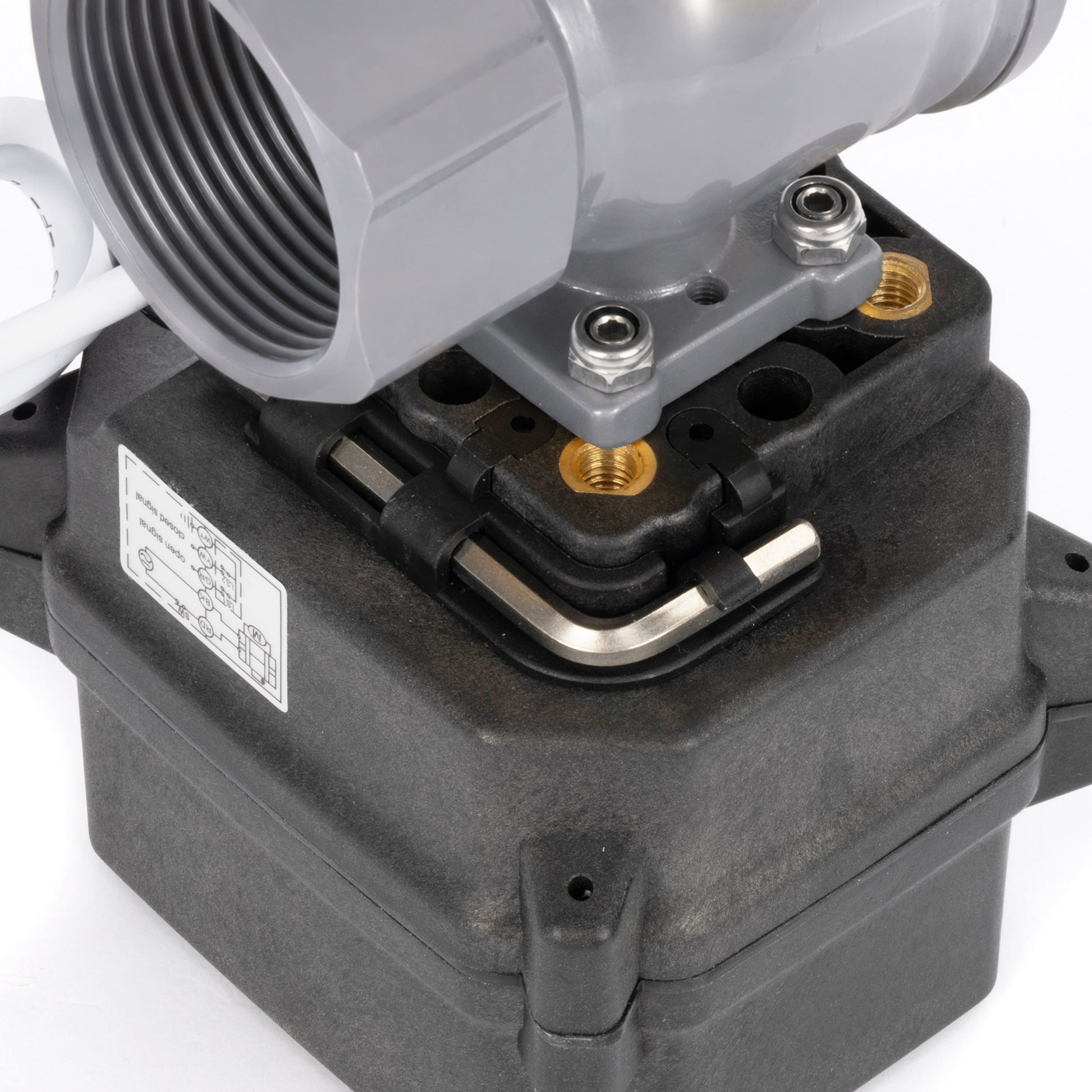

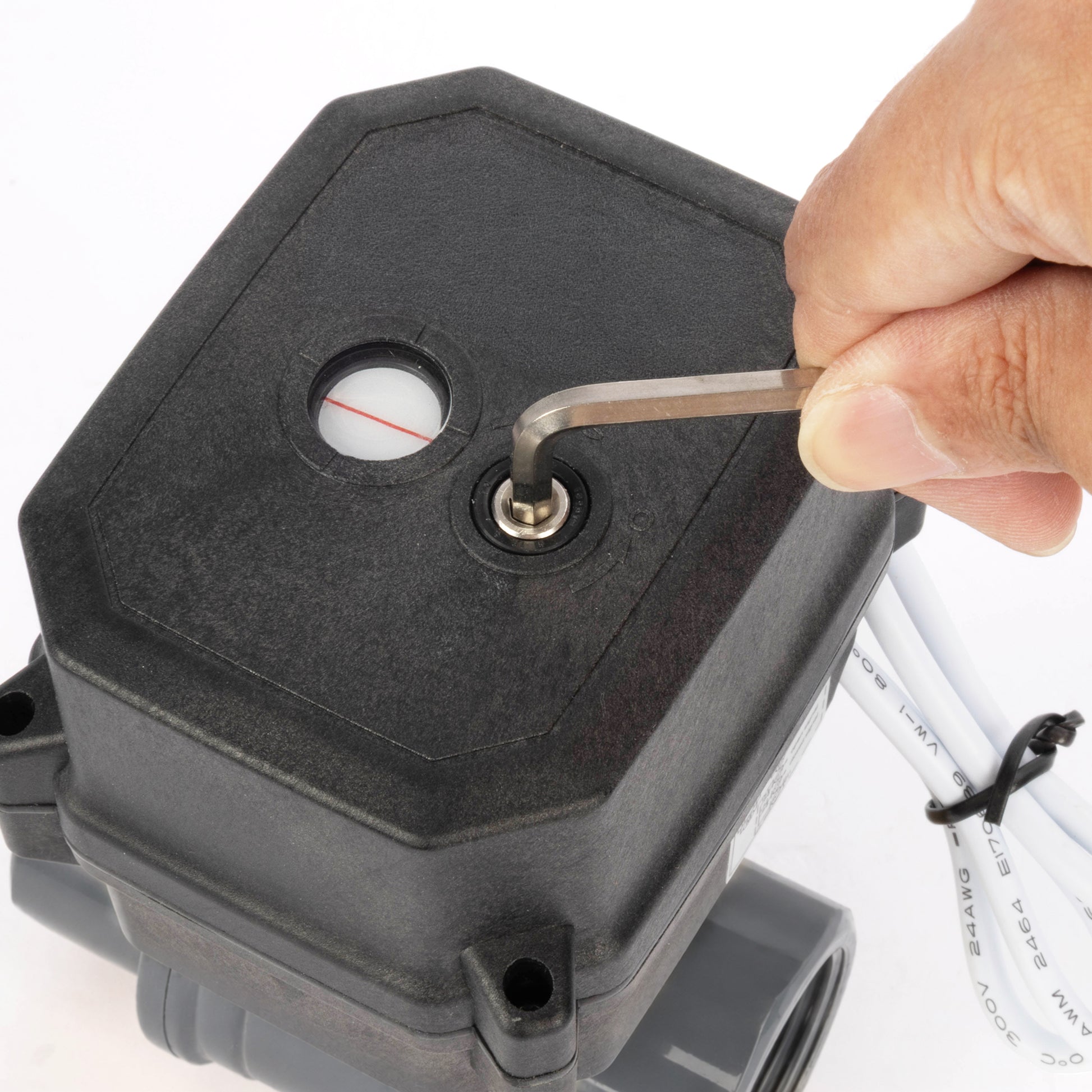

이 액추에이터는 약 2초 만에 완전히 열리거나 닫히며, 닫히려면 전원이 공급되고, 전원이 차단되면 자동으로 완전히 열린 위치로 복귀합니다. 또한 5선식 설계로 PLC, 컨트롤러 또는 패널에 열림/닫힘 상태를 보고합니다. IP68 등급의 PPO 액추에이터는 12-24V DC 또는 24V AC 전원으로 작동하며, 정전 시 수동 조작 기능을 제공합니다.수중 사용은 권장하지 않습니다.
주요 기능
응용 분야
사양
| 모델 | USS-MSV90027 | 포트 크기 | 1인치 |
|---|---|---|---|
| 밸브 재질 | UPVC(무연) | 개점/폐점 시간 | 2초 이하 |
| 작동 전압 | 12-24V DC / 24V AC | 최대 출력 | 12와트 |
| 최대 토크 | 15Nm | 최대 작동 압력 | 20°C에서 1.0 MPa (145 psi) |
| 주변 온도 | -15°C ~ 50°C (5°F ~ 122°F) | 매체 온도 | 2°C ~ 90°C (36°F ~ 194°F) |
| 서비스 수명 | 50,000 사이클 | 기본 상태 | 상시 닫힘 |
| 배선 유형 | 5선 자동 복귀 | 수동 재정의 | 예 |
| IP 등급 | IP68 | O링 재질 | FKM |
| 밸브 시트/가스켓 재질 | PTFE | 씰 설명 | FKM O링, PTFE 밸브 시트 및 가스켓 |
">치수
&
">다음 치수는 JFMSV90027 모델에 적용됩니다. 별도로 명시되지 않는 한 모든 치수는 mm 단위입니다.
">
&
| 모델 | JFMSV90027 | 재료 | UPVC |
|---|---|---|---|
| 디1/디2 | 1인치 | d ± 0.3 | 25mm |
| L1 ± 1 | 129mm | L2/L3 ± 1 | 28.6mm |
| E1 | 38mm | H1 ± 1 | 156.25mm |
| H2 | 37.25mm |
배선 지침

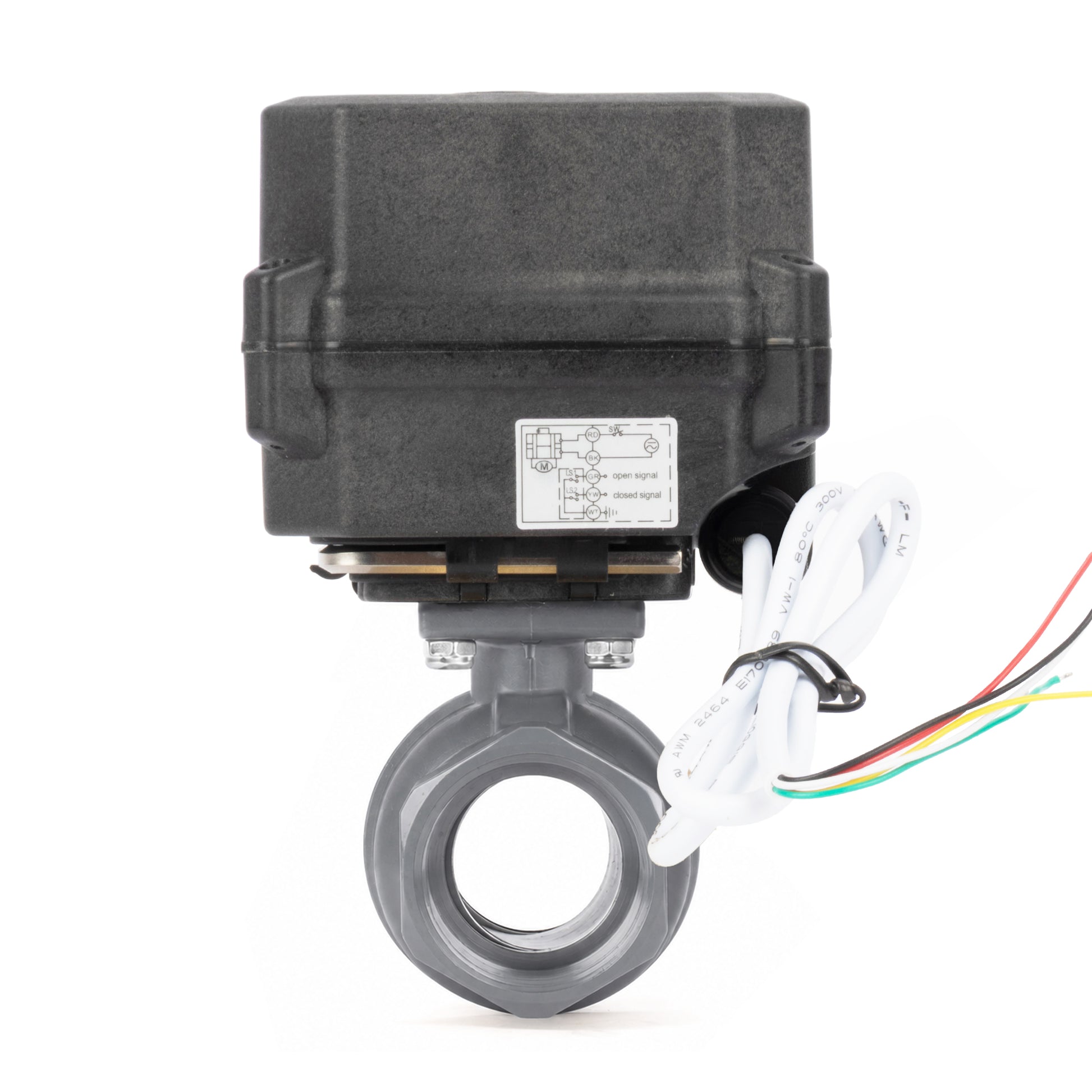

5선식 자동 복귀 액추에이터의 경우, 빨간색과 검은색 전선을 외부 스위치를 통해 정격 전원에 연결하십시오. 스위치에 전원이 공급되면 액추에이터 모터가 밸브를 닫힌 위치로 구동합니다. 전원이 차단되면 내부 파라 커패시터가 액추에이터를 기본 열린 위치로 복귀시킵니다.
녹색 전선은 LS.1 리미트 스위치를 통해 완전 개방 신호를 제공하고, 노란색 전선은 LS.2 리미트 스위치를 통해 완전 폐쇄 신호를 제공합니다.
흰색 전선을 외부 컨트롤러의 공통 포트에 연결하고, 녹색, 노란색, 흰색 전선을 사용하여 밸브 위치를 모니터링하십시오. 배선 전에 사용 설명서에서 정격 전압 및 단자 할당을 확인하고, 설치 또는 서비스 전에 전원을 차단하십시오.
