Introdução
Uma válvula solenoide é um componente essencial em sistemas de controle de fluidos, usada em aplicações como irrigação, motores de combustão e sistemas pneumáticos. Ela usa um sinal elétrico para ativar uma bobina solenoide, gerando um campo magnético que move um êmbolo para abrir ou fechar a válvula. Isso permite um controle rápido e preciso do fluxo de fluidos ou gases, tornando as válvulas solenoides essenciais para a operação eficiente do sistema.

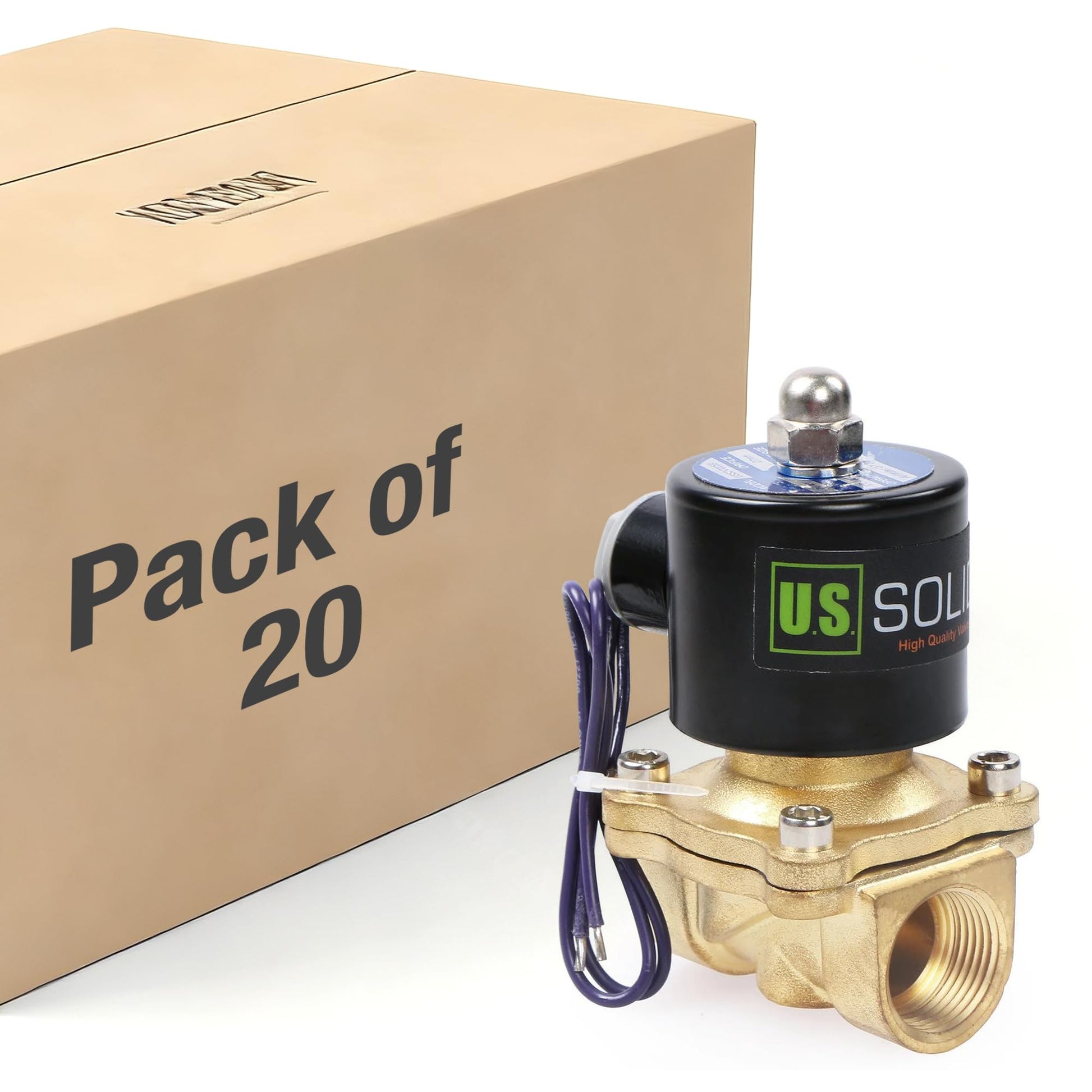

Nossa mais recente série de válvulas solenoides semidiretas U.S. Solid foi redesenhada para maior eficiência, apresentando um design mais compacto e maior durabilidade mecânica. Os clientes escolheram esta válvula de uso geral para: projetos "faça você mesmo", aplicações em temperaturas moderadas, produtos químicos agressivos, controle de fluxo para sistemas de irrigação, sistemas de osmose reversa ou para controlar o fluxo de gás propano.
Aplicações
Características
- Normalmente Fechada: Fecha quando desligada, abre quando energizada.
- Rosca NPT / G (3/4"): Rosca NPT (National Pipe Taper) e G (BSPP) para atender a diversas especificações globais, garantindo uma vedação segura com teflon tape.
- Material do Corpo da Válvula: Fabricado em latão resistente. Não adequado para aplicações em água potável.
- Tempo de Resposta Rápido: Abre/fecha em menos de um segundo, com vida útil de mais de um milhão de ciclos quando mantida adequadamente.
- Partida em Baixa Pressão: Projetada para partida em baixa pressão, esta válvula pode operar com pressão mínima, inferior a 0,1 bar, garantindo versatilidade em condições de baixa pressão.
- Vedação Viton: Com uma vedação Viton durável, esta válvula suporta altas temperaturas e resiste a produtos químicos e fluidos corrosivos, como gasolina, óleos, diesel e lubrificantes.
- Semi-Direct: A nova série foi redesenhada para maior eficiência, apresentando um design mais compacto e maior durabilidade mecânica.
Manual do Usuário
Para saber como usar este produto, consulte o user manual.
Dados Técnicos

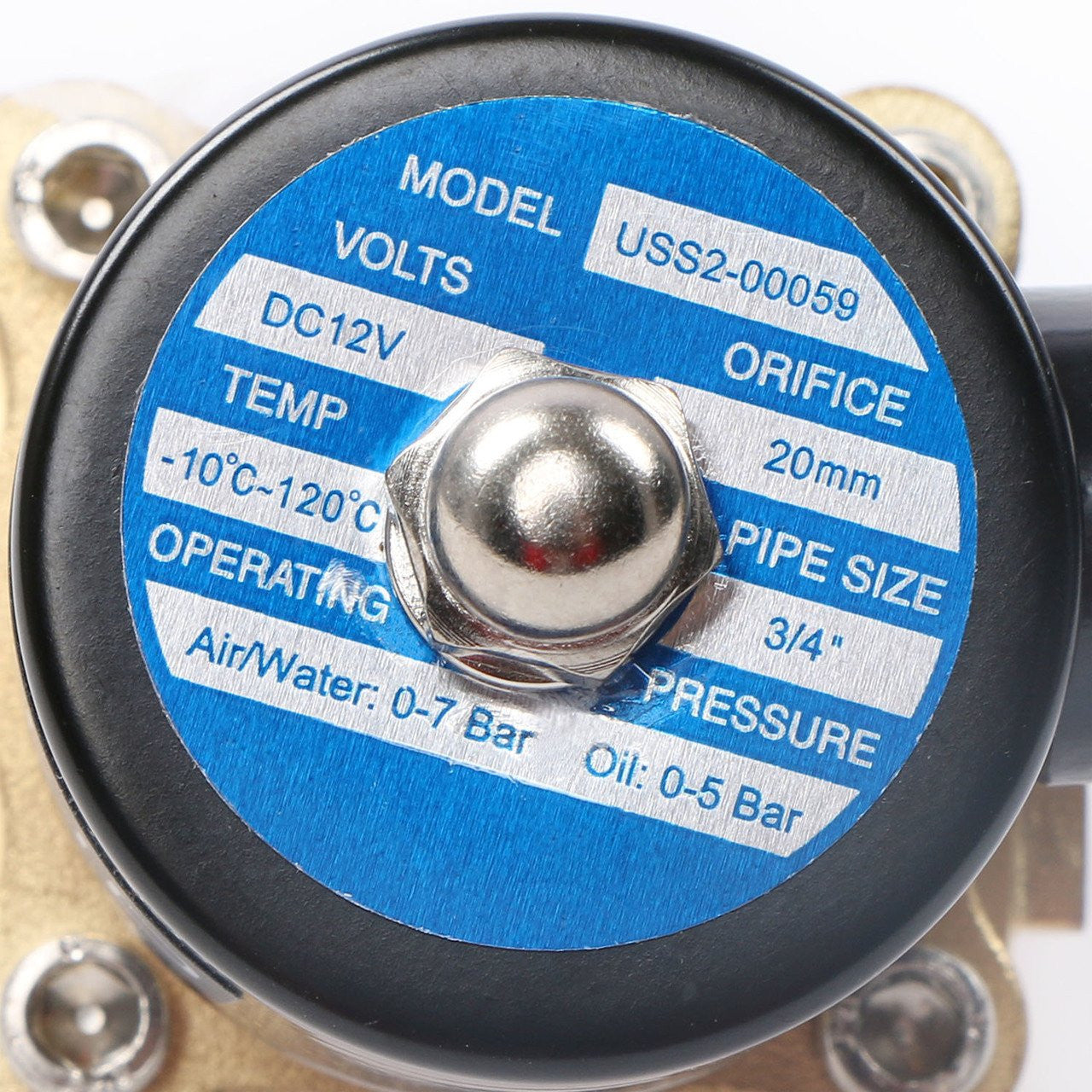

| Modelo | USS2-00059 | Tamanho da porta | 3/4" | ||
| Tipo de rosca | NPT / G | Material do corpo | Latão | ||
| Tipo de operação | Semi-direto | Tipo de fiação | Fio de chumbo | ||
| Modo de operação | Normalmente fechado | Abertura de fluxo | 20 milímetros | ||
| Valor do fluxo | 7,6 Cv | Junta/Diafragma/Selo | Viton | ||
| Tempo de operação | ≤1s | Tensão nominal | CC 12 V, ± 10% | ||
| Classificação IP | IP65 | Poder | 20 W | ||
| Temperatura de operação | 14℉-248℉(-10℃-120℃) | Viscosidade líquida adequada | 20 cst abaixo | ||
| Pressão de operação | Ar/Água/Combustível diesel/Querosene: 0-7 Bar (0-101 PSI); Óleo: 0-5 Bar (0-72 PSI) | Mídia adequada | Ar, água, óleo, gás natural, óleo diesel, querosene etc. | ||
| Peso líquido | 1,59 libras | Dimensões do produto | 4,40" x 2,83" x 2,21" | ||
*Para visualizar a tabela completa no celular, deslize para a esquerda ou diretamente na tela.
Princípio de funcionamento
- Válvulas solenoides de ação direta operam usando força eletromagnética para levantar diretamente o êmbolo quando energizadas, permitindo o fluxo, com uma mola retornando-o à posição fechada quando desenergizadas. Elas apresentam construção simples e resposta rápida, mas são limitadas a aplicações de baixa pressão e pequeno fluxo, incluindo sistemas de vácuo.
- Válvulas solenoides operadas por piloto funcionam primeiro abrindo uma pequena válvula piloto quando energizadas, que então usa Pressão do sistema para operar a válvula principal. Quando desenergizado, o piloto fecha e a válvula principal é redefinida. Este projeto permite o controle eficiente de sistemas de alta pressão e grande vazão com consumo mínimo de energia, embora exija pressão operacional mínima para funcionar corretamente.
FAQ
Problema 1: Qual material de vedação, VITON ou NBR, é mais adequado para uso com gasolina, querosene ou outros derivados de petróleo?
VITON. É a melhor escolha devido à sua excelente resistência a altas temperaturas, produtos químicos e combustíveis. Para aplicações de longo prazo ou exigentes, o VITON supera o NBR.
Problema 2: Essas válvulas solenoides podem ser Usado continuamente por longos períodos?
Estas válvulas devem ser energizadas por menos de 8 horas. Embora a maioria não exceda 18 W de potência, as bobinas ficam em uma área confinada e podem queimar se energizadas por muito tempo. Recomendamos o uso de um ventilador de computador para manter a bobina resfriada, caso seja necessária operação contínua.
Problema 3: Quanto tempo você deve esperar entre dois usos consecutivos de cinco horas da nossa válvula solenoide?
Recomenda-se permitir cerca de 20 minutos de resfriamento entre duas sessões consecutivas de operação de 5 horas. O tempo exato de resfriamento pode variar dependendo da temperatura ambiente e das condições de operação.
Problema 4: Quanto tempo dura uma válvula solenoide?
Com uma vida útil de mais de um milhão de ciclos quando mantida adequadamente, A longevidade real pode variar dependendo de fatores como condições de operação, tipo de fluido, pressão, temperatura e práticas de manutenção.
Problema 5: Pode ser usado para água potável?
NÃO. Esta válvula solenoide é feita de latão, que contém chumbo e não deve ser usada para água potável.
Problema 6: Pode ser usada ao ar livre?
Embora as válvulas solenoides tenham classificação IP65, tornando-as resistentes a respingos de água, recomenda-se proteger a válvula em uma caixa protetora se instalada permanentemente ao ar livre para garantir durabilidade a longo prazo.
Problema 7: O que a seta no corpo da válvula indica?
A seta na válvula indica a direção do fluxo. A maioria As válvulas U.S. Solid são unidirecionais, o que significa que são projetadas para operar corretamente somente quando o fluido flui na direção da seta. Se instaladas na direção oposta, a válvula pode não funcionar corretamente (por exemplo, uma válvula Normalmente Fechada pode não fechar).
Problema 8: Qual é a diferença entre N.C. (Normalmente Fechada) e N.O. (Normalmente Aberta)?
- Normalmente Fechada (NC): a válvula permanece fechada quando a energia é desligada, abrindo somente quando energizada. Ideal para aplicações fechadas à prova de falhas.
- Normalmente Aberta (NA): a válvula permanece aberta quando a energia é desligada, fechando somente quando energizada. Ideal para aplicações abertas à prova de falhas.
FIAÇÃO
Polaridade
Para válvulas com 2 fios, a válvula será acionada independentemente do terminal ao qual cada fio estiver conectado (+ ou -). Algumas unidades, como as mostradas à esquerda, incluem um fio terra. Abra o conector e procure o símbolo de aterramento, mostrado no canto da figura. Para válvulas com fio terra, certifique-se de aterrar a válvula. Para os outros dois fios, a válvula será acionada independentemente do terminal ao qual cada fio estiver conectado (+ ou -).
Precauções
- Recomenda-se filtrar o fluido antes do uso para Evite que impurezas bloqueiem a válvula, o que pode levar ao fechamento incompleto.
- Sentido do Fluxo: Durante a instalação, certifique-se de que a seta no corpo da válvula esteja alinhada com o sentido do fluxo do fluido. Se for possível a pressão reversa, instale uma válvula de retenção para evitar o refluxo.
- Para garantir o desempenho ideal e prolongar a vida útil da válvula solenoide, instale-a horizontalmente com a bobina voltada verticalmente para cima. Evite a orientação vertical ou invertida da bobina.
- A válvula solenoide gera calor durante a operação. Evite o contato direto com as mãos.
- Válvulas solenoides que ficaram fora de serviço por um longo período devem ser limpas para remover quaisquer impurezas acumuladas ou condensação antes do uso.
- Para garantir uma vedação segura, sempre use Teflon tape ao conectar roscas NPT/G.
*Importante: Marcas de seleção (√) indicam apenas adequação condicional; cruzes (×) indicam incompatibilidade completa.
