INTRODUÇÃO

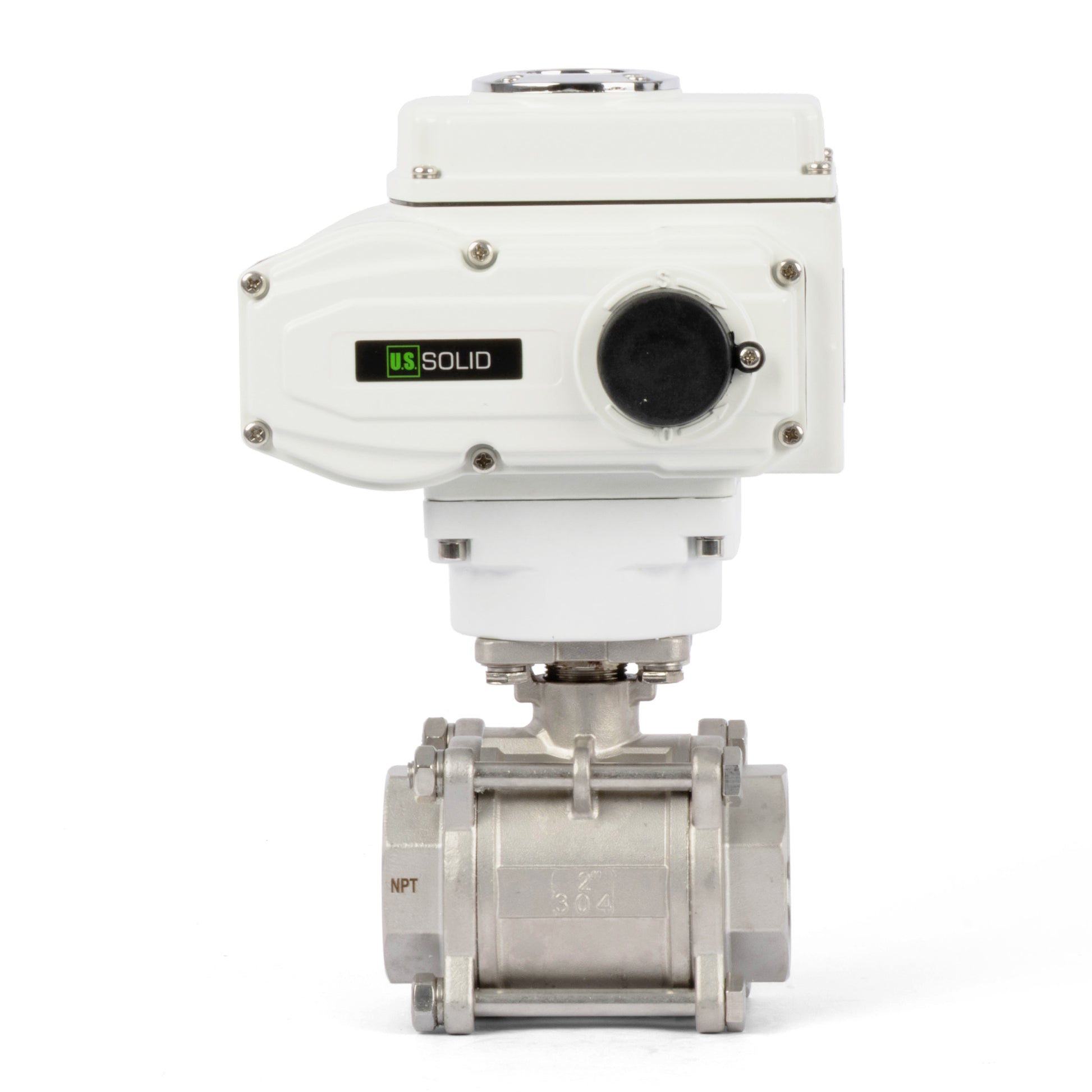

Esta solução premium de controle de fluxo integra uma válvula de esfera de aço inoxidável de 3 peças para serviço pesado com um atuador elétrico de alto desempenho. Projetado para confiabilidade e precisão, ele fornece um conjunto abrangente de hardware para sistemas automatizados, oferecendo durabilidade superior, integração perfeita e manutenção simplificada em ambientes industriais exigentes.
CARACTERÍSTICAS
- Construção com Material Premium: Fabricado em aço inoxidável 304 de alta qualidade, o corpo da válvula é altamente resistente à corrosão, tornando-o adequado para o manuseio de ácidos fracos, álcalis fracos, solventes químicos e água.

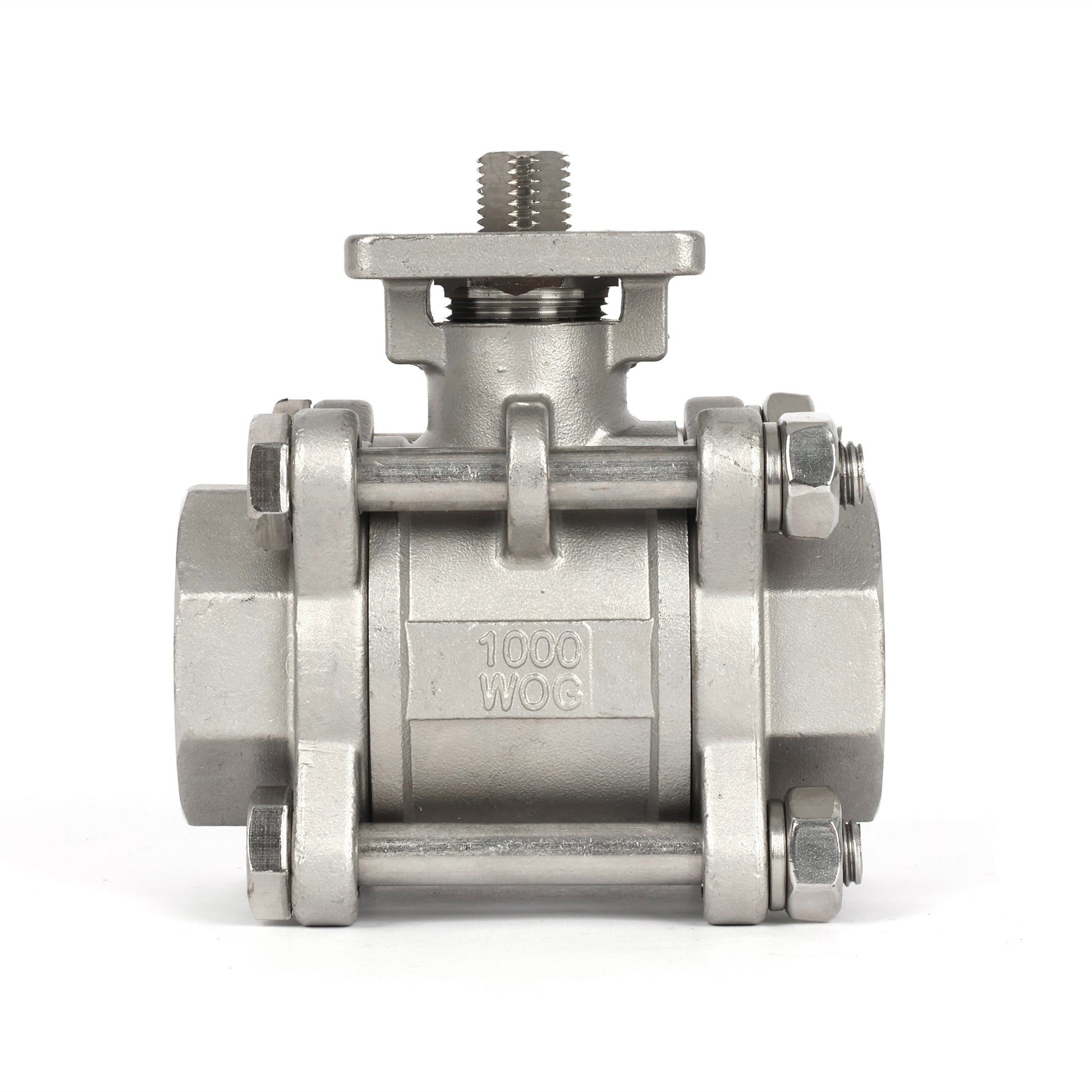

- Design de 3 peças que facilita a manutenção: A construção inovadora do corpo em 3 peças permite uma manutenção em linha perfeita. Os componentes internos podem ser facilmente limpos ou substituídos sem a necessidade de desconectar os tubos, reduzindo significativamente o tempo de inatividade e os custos de serviço.
-
Alta pressão e Eficiência de Passagem Total: Projetada para desempenho máximo, a configuração de passagem total garante queda de pressão mínima, assegurando capacidade de fluxo ideal mesmo em sistemas de alta pressão.
- Pronto para Automação Inteligente: Equipado com interruptores de limite integrados e feedback de posição, o atuador permite integração perfeita com sistemas PLC, possibilitando controle remoto preciso, monitoramento em tempo real e automação completa em processos industriais complexos.
- Confiabilidade de Alto Torque: Alimentado por um motor compacto, porém robusto, para serviço pesado, o atuador fornece um torque constante de 50 Nm, garantindo abertura total consistente da porta e vedação estanque confiável para cada ciclo.
- Segurança Aprimorada & Autotravamento:
O atuador possui um mecanismo de autotravamento integrado para garantir a estabilidade da válvula e a integridade do sistema. Além disso, uma porta de acionamento manual integrada garante uma intervenção segura e confiável durante quedas de energia ou emergências. - Durabilidade robusta para ambientes externos: Projetada para resistir às intempéries, a unidade é revestida por uma carcaça de alumínio com pintura eletrostática a pó, proporcionando excepcional resistência à corrosão e às condições climáticas adversas.
- Proteção avançada do circuito: Para garantir a confiabilidade elétrica a longo prazo, a placa de circuito impresso interna é tratada com um selante protetor, prevenindo efetivamente danos causados por umidade, condensação e curtos-circuitos.
APLICAÇÕES
DIAGRAMAS DE FIAÇÃO
FIAÇÃO ELÉTRICA
ESPECIFICAÇÕES
| Modelo | USS-HDBV00011 | Marca | U.S. Solid |
|---|---|---|---|
| Tamanho | 1/2" | Tipo de fiação | Tipo B: Tipo LIGADO/DESLIGADO, Contato Seco |
| Material da válvula | Aço inoxidável 304 | Vedação de esfera | PTFE |
| Horário de funcionamento | 20 segundos | Tensão de trabalho | 110V CA |
| Potência máxima | 20 W | Torque máximo | 50 N m |
| Pressão média máxima | 1,6 MPa | Faixa de temperatura para fluido de escoamento | -30°C a 180°C |
| Expectativa de vida | 30.000 a 50.000 ciclos | Tipo de furo | Porta cheia |
| Tipo de rosca | NPT | Estado operacional | Permaneça na posição |
| Faixa de temperatura ambiente | -30°C a 60°C | Classificação do recinto | IP65 |
AVISOS
- Comportamento em caso de falha de energia: Esta válvula permanece em sua posição atual durante uma queda de energia. Não retorna automaticamente a uma posição predefinida.
- Tensão compatível necessária: A tensão de alimentação deve corresponder exatamente à classificação do atuador. Uma tensão incorreta pode danificar permanentemente a unidade.
- Circuito de alimentação dedicado: Cada atuador requer sua própria fonte de alimentação protegida por fusível. Não conecte vários atuadores em paralelo.
- Desconecte a alimentação antes da manutenção: Sempre desconecte a alimentação antes de realizar a fiação, manutenção ou usar o acionamento manual.
- Resistente às intempéries IP65: Adequado para uso externo, mas recomenda-se proteção adicional para instalações externas permanentes.
- Baixo consumo de energia: A energia é usada apenas durante a abertura e o fechamento. Não há consumo de energia quando totalmente aberta ou totalmente fechada.
- Instalação profissional recomendada: A instalação deve ser realizada por pessoal qualificado e familiarizado com sistemas de controle elétrico.
Perguntas frequentes
1: Posso operar a válvula manualmente?
R: Sim. O atuador possui um acionamento manual. Recomendamos acionar a válvula manualmente antes da instalação para verificar o funcionamento correto e usar os parafusos de ajuste durante o comissionamento para ajustar as posições de abertura/fechamento.
2: Esta válvula pode ser instalada ao ar livre?
R: Sim, dependendo da classificação IP do seu modelo. Embora nossos atuadores para serviço pesado sejam resistentes às intempéries, recomendamos fortemente o uso de uma capa ou abrigo protetor para instalações externas permanentes, a fim de proteger a unidade dos raios UV diretos e do acúmulo de gelo.
3: Esta válvula é adequada para fluidos ou partículas de alta viscosidade?
R: Sim, mas com considerações de torque. Nossa série para serviço pesado é construída para aplicações de alto torque. No entanto, meios extremamente viscosos ou partículas grandes aumentarão a resistência. Certifique-se de que o torque de operação permaneça dentro da capacidade nominal do atuador para evitar travamentos.
4: É normal o atuador ficar quente durante a operação?
R: Sim, é normal sentir calor durante ciclos contínuos. O atuador inclui recursos integrados de limitação de potência para evitar superaquecimento em uso normal. Se a carcaça ficar quente demais para tocar, verifique se você não está excedendo o ciclo de trabalho recomendado ou o limite de temperatura ambiente (-30 °C a +60 °C).
5: Posso conectar vários atuadores em paralelo no mesmo circuito?
R: Não. Cada atuador motorizado deve ser instalado em seu próprio circuito dedicado, protegido por fusível, para garantir a resposta adequada do sinal e evitar interferência elétrica ou danos.
here
INTRODUÇÃO
CARACTERÍSTICAS
- Construção com Material Premium: Fabricado em aço inoxidável 304 de alta qualidade, o corpo da válvula é altamente resistente à corrosão, tornando-o adequado para o manuseio de ácidos fracos, álcalis fracos, solventes químicos e água.
- Design de 3 peças que facilita a manutenção: A construção inovadora do corpo em 3 peças permite uma manutenção em linha perfeita. Os componentes internos podem ser facilmente limpos ou substituídos sem a necessidade de desconectar os tubos, reduzindo significativamente o tempo de inatividade e os custos de serviço.
-
Alta pressão e Eficiência de Passagem Total: Projetada para desempenho máximo, a configuração de passagem total garante queda de pressão mínima, assegurando capacidade de fluxo ideal mesmo em sistemas de alta pressão.
- Pronto para Automação Inteligente: Equipado com interruptores de limite integrados e feedback de posição, o atuador permite integração perfeita com sistemas PLC, possibilitando controle remoto preciso, monitoramento em tempo real e automação completa em processos industriais complexos.
- Confiabilidade de Alto Torque: Alimentado por um motor compacto, porém robusto, para serviço pesado, o atuador fornece um torque constante de 100 Nm, garantindo abertura total consistente da porta e vedação estanque confiável para cada ciclo.
- Segurança Aprimorada & Autotravamento: O atuador possui um mecanismo de autotravamento integrado para garantir a estabilidade da válvula e a integridade do sistema. Além disso, uma porta de acionamento manual integrada garante uma intervenção segura e confiável durante quedas de energia ou emergências.
- Durabilidade robusta para ambientes externos: Projetada para resistir às intempéries, a unidade é revestida por uma carcaça de alumínio com pintura eletrostática a pó, proporcionando excepcional resistência à corrosão e às condições climáticas adversas.
- Proteção avançada do circuito: Para garantir a confiabilidade elétrica a longo prazo, a placa de circuito impresso interna é tratada com um selante protetor, prevenindo efetivamente danos causados por umidade, condensação e curtos-circuitos.
- Pronto para Automação Inteligente: Equipado com interruptores de limite integrados e feedback de posição, o atuador permite integração perfeita com sistemas PLC, possibilitando controle remoto preciso, monitoramento em tempo real e automação completa em processos industriais complexos.
APLICAÇÕES
DIAGRAMAS DE FIAÇÃO
FIAÇÃO ELÉTRICA
ESPECIFICAÇÕES
| Modelo | USS-HDBV00016 | Marca | U.S. Solid |
|---|---|---|---|
| Tamanho | 2" | Tipo de fiação | Tipo B: Tipo LIGADO/DESLIGADO, Contato Seco |
| Material da válvula | Aço inoxidável 304 | Vedação de esfera | PTFE |
| Horário de funcionamento | 30 segundos | Tensão de trabalho | 110V CA |
| Potência máxima | 30 W | Torque máximo | 100 N m |
| Pressão média máxima | 1,6 MPa | Faixa de temperatura para fluido de escoamento | -30°C a 180°C |
| Expectativa de vida | 30.000 a 50.000 ciclos | Tipo de furo | Porta cheia |
| Tipo de rosca | NPT | Estado operacional | Permaneça na posição |
| Faixa de temperatura ambiente | -30°C a 60°C | Classificação do recinto | IP65 |
AVISOS
- Comportamento em caso de falha de energia: Esta válvula permanece em sua posição atual durante uma queda de energia. Não retorna automaticamente a uma posição predefinida.
- Tensão compatível necessária: A tensão de alimentação deve corresponder exatamente à classificação do atuador. Uma tensão incorreta pode danificar permanentemente a unidade.
- Circuito de alimentação dedicado: Cada atuador requer sua própria fonte de alimentação protegida por fusível. Não conecte vários atuadores em paralelo.
- Desconecte a alimentação antes da manutenção: Sempre desconecte a alimentação antes de realizar a fiação, manutenção ou usar o acionamento manual.
- Resistente às intempéries IP65: Adequado para uso externo, mas recomenda-se proteção adicional para instalações externas permanentes.
- Baixo consumo de energia: A energia é usada apenas durante a abertura e o fechamento. Não há consumo de energia quando totalmente aberta ou totalmente fechada.
- Instalação profissional recomendada: A instalação deve ser realizada por pessoal qualificado e familiarizado com sistemas de controle elétrico.
Perguntas frequentes
1: Posso operar a válvula manualmente?
R: Sim. O atuador possui um acionamento manual. Recomendamos acionar a válvula manualmente antes da instalação para verificar o funcionamento correto e usar os parafusos de ajuste durante o comissionamento para ajustar as posições de abertura/fechamento.
2: Esta válvula pode ser instalada ao ar livre?
R: Sim, dependendo da classificação IP do seu modelo. Embora nossos atuadores de serviço pesado sejam resistentes às intempéries, recomendamos fortemente o uso de uma capa ou abrigo protetor para instalações externas permanentes, a fim de proteger a unidade dos raios UV diretos e do acúmulo de gelo.
3: Esta válvula é adequada para fluidos ou partículas de alta viscosidade?
R: Sim, mas com considerações de torque. Nossa série de serviço pesado é construída para aplicações de alto torque. No entanto, meios extremamente viscosos ou partículas grandes aumentarão a resistência. Certifique-se de que o torque de operação permaneça dentro da capacidade nominal do atuador para evitar travamentos.
4: É normal o atuador ficar quente durante a operação?
R: Sim, é normal sentir calor durante ciclos contínuos. O atuador inclui recursos integrados de limitação de potência para evitar superaquecimento em uso normal. Se a carcaça ficar quente demais para tocar, verifique se você não está excedendo o ciclo de trabalho recomendado ou o limite de temperatura ambiente (-30 °C a +60 °C).
5: Posso conectar vários atuadores em paralelo no mesmo circuito?
R: Não. Cada atuador motorizado deve ser instalado em seu próprio circuito dedicado, protegido por fusível, para garantir a resposta adequada do sinal e evitar interferência ou danos elétricos.
