INTRODUÇÃO

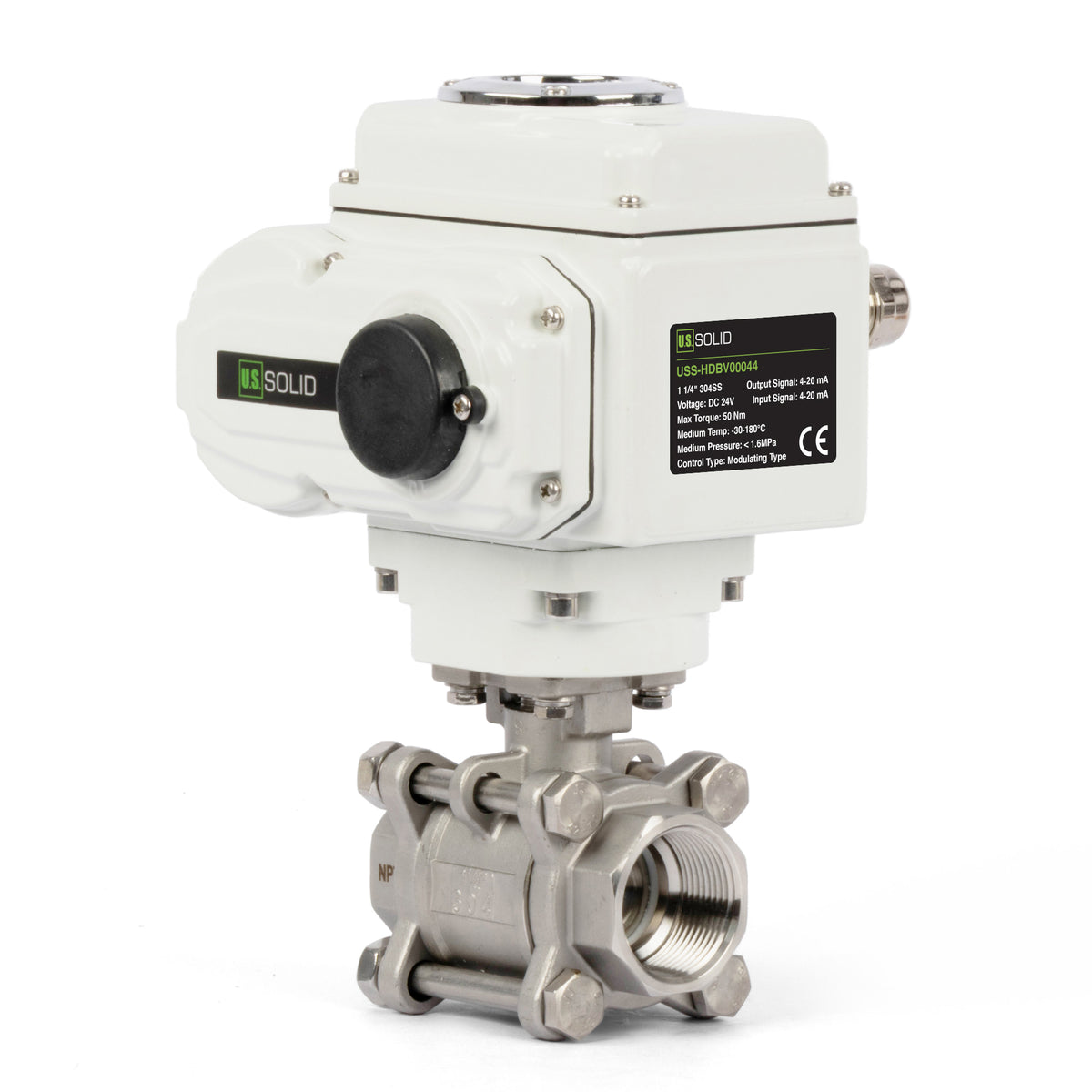

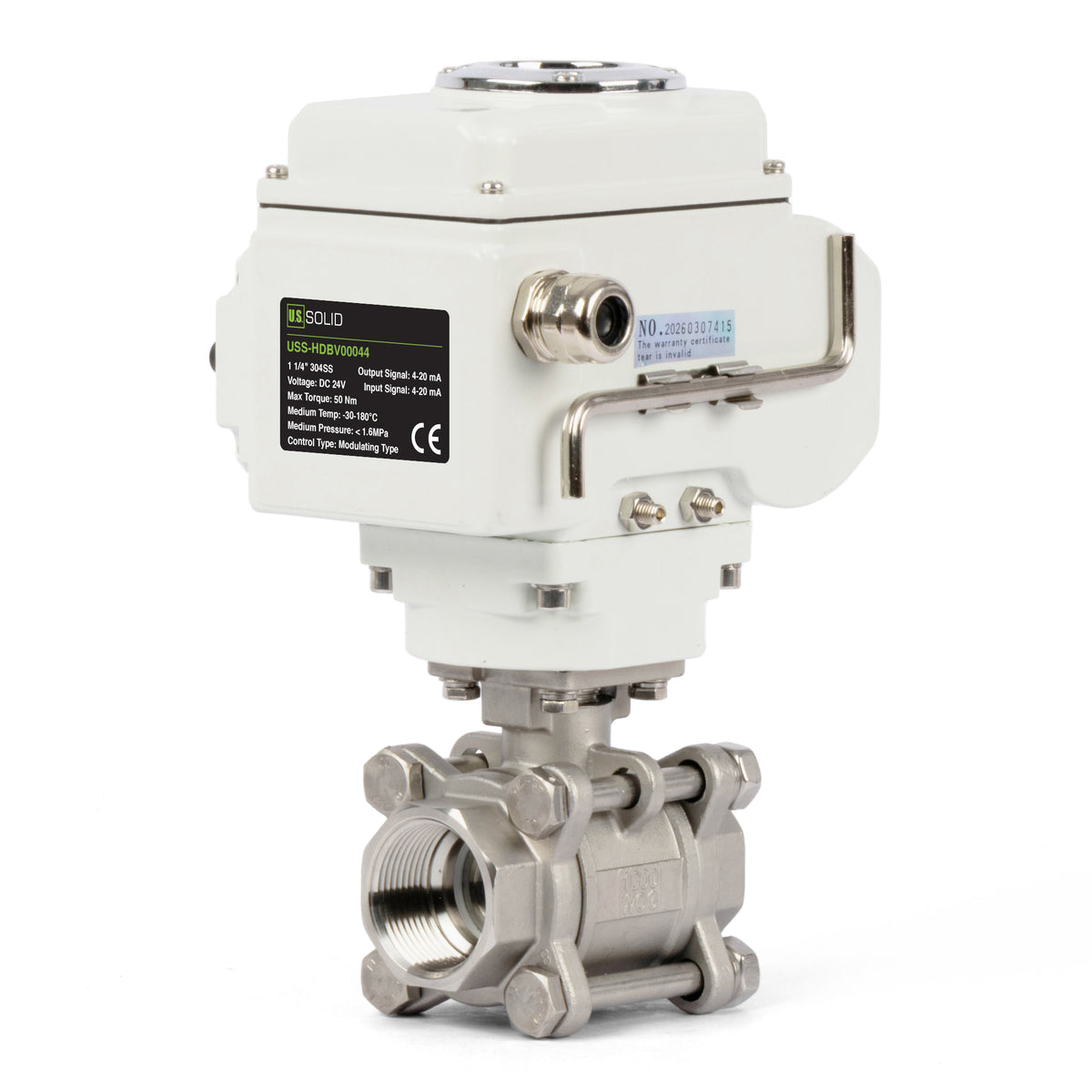

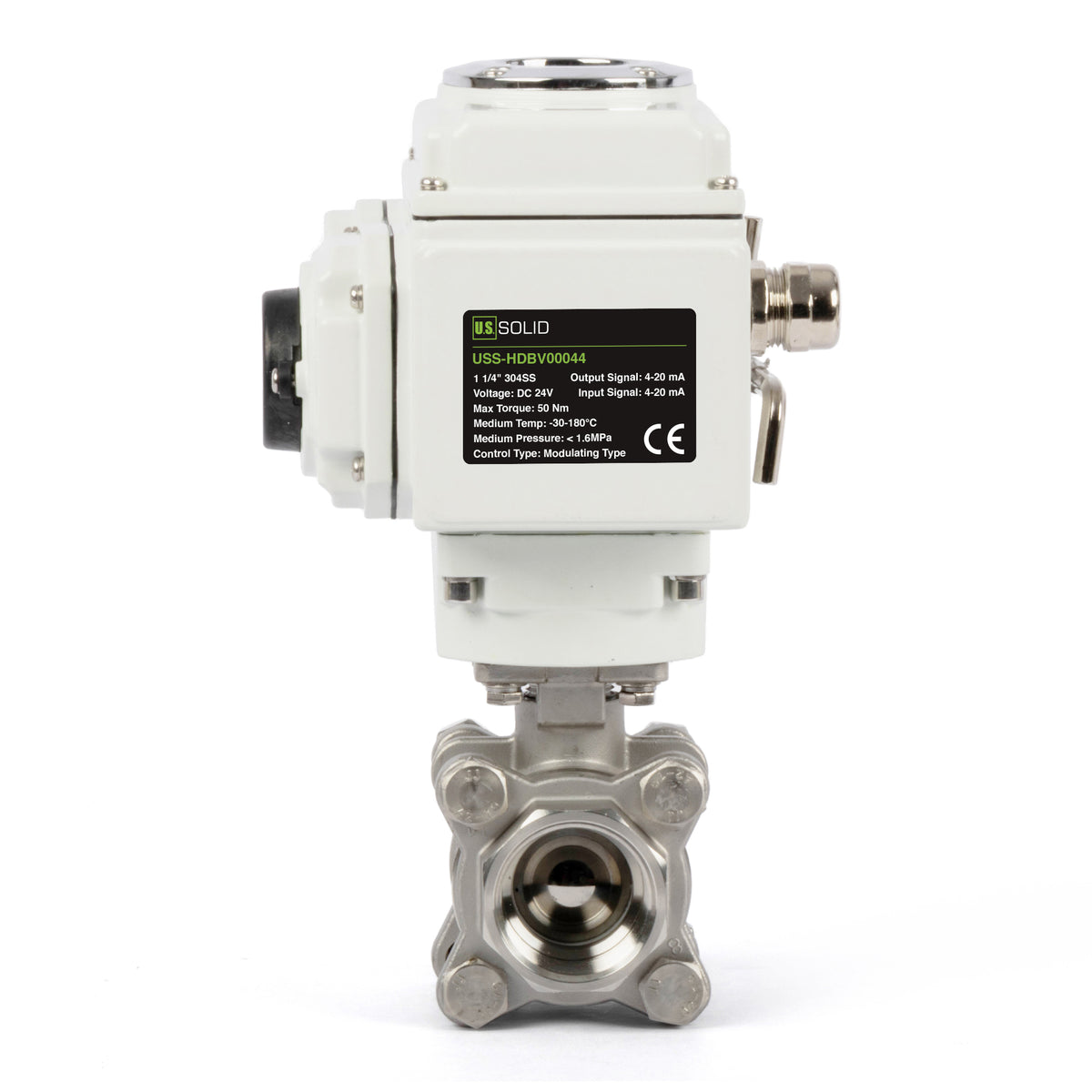

Esta solução premium de controle de fluxo integra uma válvula de esfera de aço inoxidável de 3 peças para serviço pesado com um atuador elétrico de alto desempenho. Projetada para confiabilidade e precisão, ela fornece um conjunto completo de hardware para sistemas automatizados, oferecendo durabilidade superior, integração perfeita e manutenção simplificada em ambientes industriais exigentes.
CARACTERÍSTICAS
- Construção com Material Premium: Fabricado em aço inoxidável 304 de alta qualidade, o corpo da válvula é altamente resistente à corrosão, tornando-o adequado para o manuseio de ácidos fracos, álcalis fracos, solventes químicos e água.
- Design de 3 Peças de Fácil Manutenção: A inovadora construção do corpo em 3 peças permite uma manutenção em linha perfeita. Os componentes internos podem ser limpos ou substituídos sem desconectar os tubos, ajudando a reduzir o tempo de inatividade e os custos de serviço.
- Alta Pressão e Eficiência de Passagem Total: A configuração de passagem total ajuda a minimizar a queda de pressão e a manter a capacidade de fluxo eficiente em sistemas de alta pressão. Preparado para Automação Inteligente: Interruptores de limite integrados e feedback de posição suportam integração com CLP, controle remoto, monitoramento em tempo real e operação automatizada. Confiabilidade de Alto Torque: Um motor compacto e robusto fornece torque constante de 50 Nm para operação confiável de passagem total e vedação hermética. Segurança Aprimorada e Travamento automático: O atuador possui um mecanismo de travamento automático para operação estável e uma porta de acionamento manual para intervenção controlada durante quedas de energia ou emergências. Durabilidade robusta para ambientes externos: Uma carcaça de alumínio com revestimento em pó de poliéster oferece resistência à corrosão e às condições climáticas adversas. Proteção avançada do circuito: A placa de circuito impresso interna é tratada com um selante protetor para ajudar a evitar danos causados por umidade, condensação e curtos-circuitos. APLICAÇÕES
DIAGRAMAS DE FIAÇÃO
- Controle de Modulação Multissinal: Aceita sinais de entrada CC de 4-20 mA, 1-5 V ou 0-10 V para posicionamento automático
- Controle de Modulação Preciso de 4-20 mA: Recebe um sinal de controle padrão de 4-20 mA e posiciona automaticamente a válvula para uma regulação de fluxo suave e confiável.
- Posicionamento Eletrônico Automático: O posicionador eletrônico compara continuamente a configuração comandada com a posição real da válvula e, em seguida, ajusta o atuador conforme necessário para manter a abertura desejada.
- Feedback de Posição em Tempo Real de 4-20 mA: Envia feedback da posição real da válvula para um CLP, SDCD ou controlador de processo compatível para monitoramento remoto conveniente e verificação de controle.
- Posicionamento em Malha Fechada Precisão: Um potenciômetro de feedback de posição de três fios rastreia continuamente o curso da válvula, ajudando a fornecer modulação estável e repetível em todo o curso de 0 a 100%. Fonte de alimentação de 24 VCC: Projetada para operação em 24 VCC, com terminais de alimentação positivo (`+`) e negativo (`−`) claramente marcados para facilitar a instalação. Esperanças: Esta válvula permanece em sua posição atual durante uma queda de energia. Não retorna automaticamente a uma posição predefinida.
- Tensão compatível necessária: A tensão de alimentação deve corresponder exatamente à classificação do atuador. Uma tensão incorreta pode danificar permanentemente a unidade.
- Circuito de alimentação dedicado: Cada atuador requer sua própria fonte de alimentação protegida por fusível. Não conecte vários atuadores em paralelo.
- Desconecte a alimentação antes da manutenção: Sempre desconecte a alimentação antes de realizar a fiação, a manutenção ou o uso do acionamento manual.
- Resistente às intempéries IP65: Adequado para uso externo, mas recomenda-se proteção adicional para instalações externas permanentes.
- Baixo consumo de energia: A energia é usada apenas durante a abertura e o fechamento. Não há consumo de energia quando a válvula está totalmente aberta ou totalmente fechada.
- Instalação profissional recomendada: A instalação deve ser realizada por pessoal qualificado e familiarizado com sistemas de controle elétrico.
Perguntas frequentes
1. Posso operar a válvula manualmente?
R: Sim. O atuador possui um acionamento manual. Recomendamos acionar a válvula manualmente antes da instalação para verificar o funcionamento correto e usar os parafusos de ajuste durante o comissionamento para ajustar as posições aberta e fechada.
2. Esta válvula pode ser instalada ao ar livre?
R: Sim, dependendo da classificação IP do modelo. Embora nossos atuadores de serviço pesado sejam resistentes às intempéries, recomendamos o uso de uma capa ou abrigo protetor para instalações externas permanentes, a fim de proteger a unidade da exposição direta aos raios UV e do acúmulo de gelo.
3. Esta válvula é adequada para fluidos ou partículas de alta viscosidade?
R: Sim, sujeito a considerações de torque. Meios extremamente viscosos ou partículas grandes aumentam a resistência; portanto, certifique-se de que o torque de operação permaneça dentro da capacidade nominal do atuador para evitar travamentos.
4. É normal que o atuador fique quente durante a operação?
R: Sim. O atuador pode ficar quente durante ciclos contínuos. Se a carcaça ficar quente demais para tocar, verifique se o ciclo de trabalho recomendado e a faixa de temperatura ambiente de -30 °C a 60 °C não foram excedidos.
5. Posso conectar vários atuadores em paralelo no mesmo circuito?
R: Não. Cada atuador motorizado deve usar sua própria fonte de alimentação dedicada e protegida por fusível para garantir a resposta adequada do sinal e reduzir o risco de interferência elétrica ou danos.
