U.S. Solid

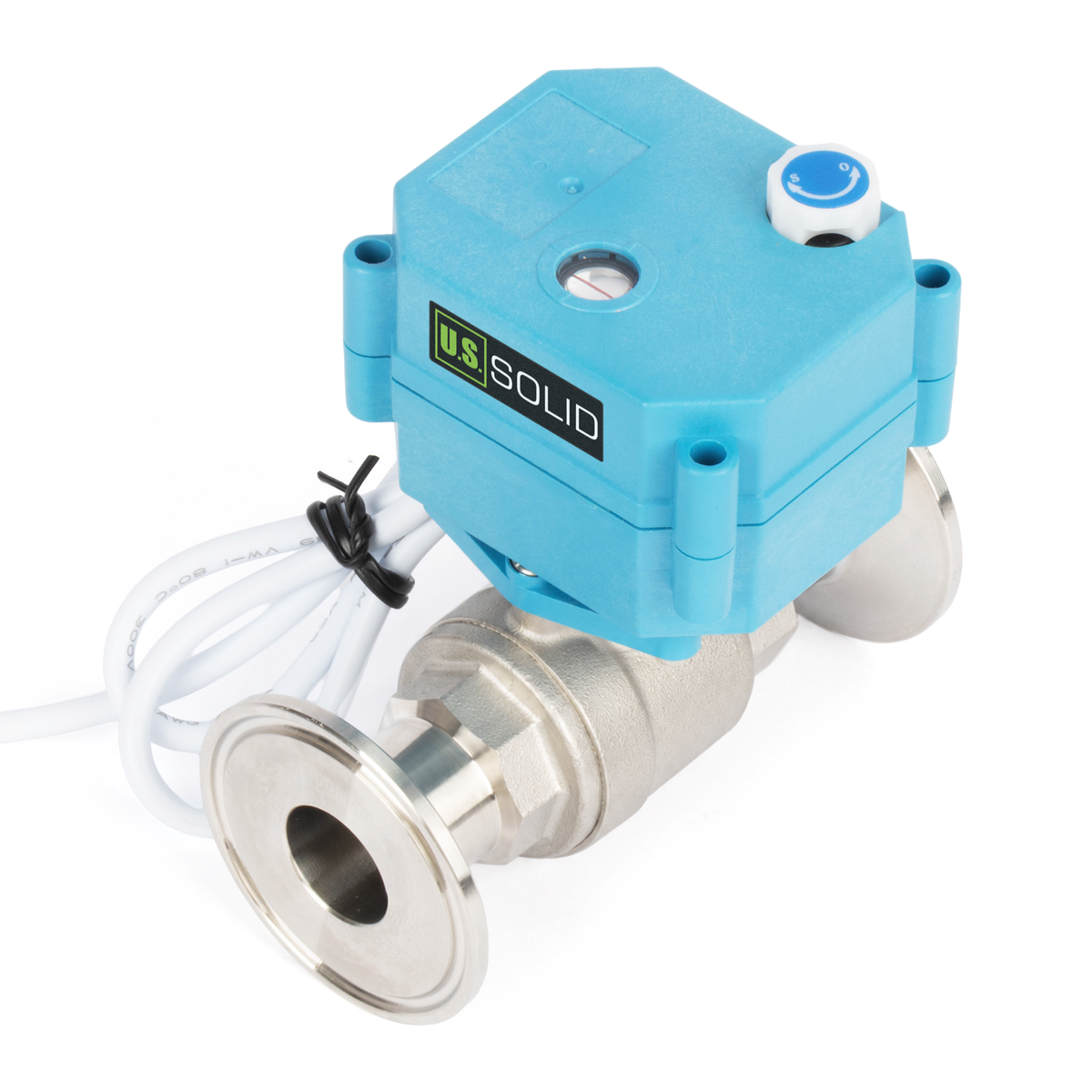

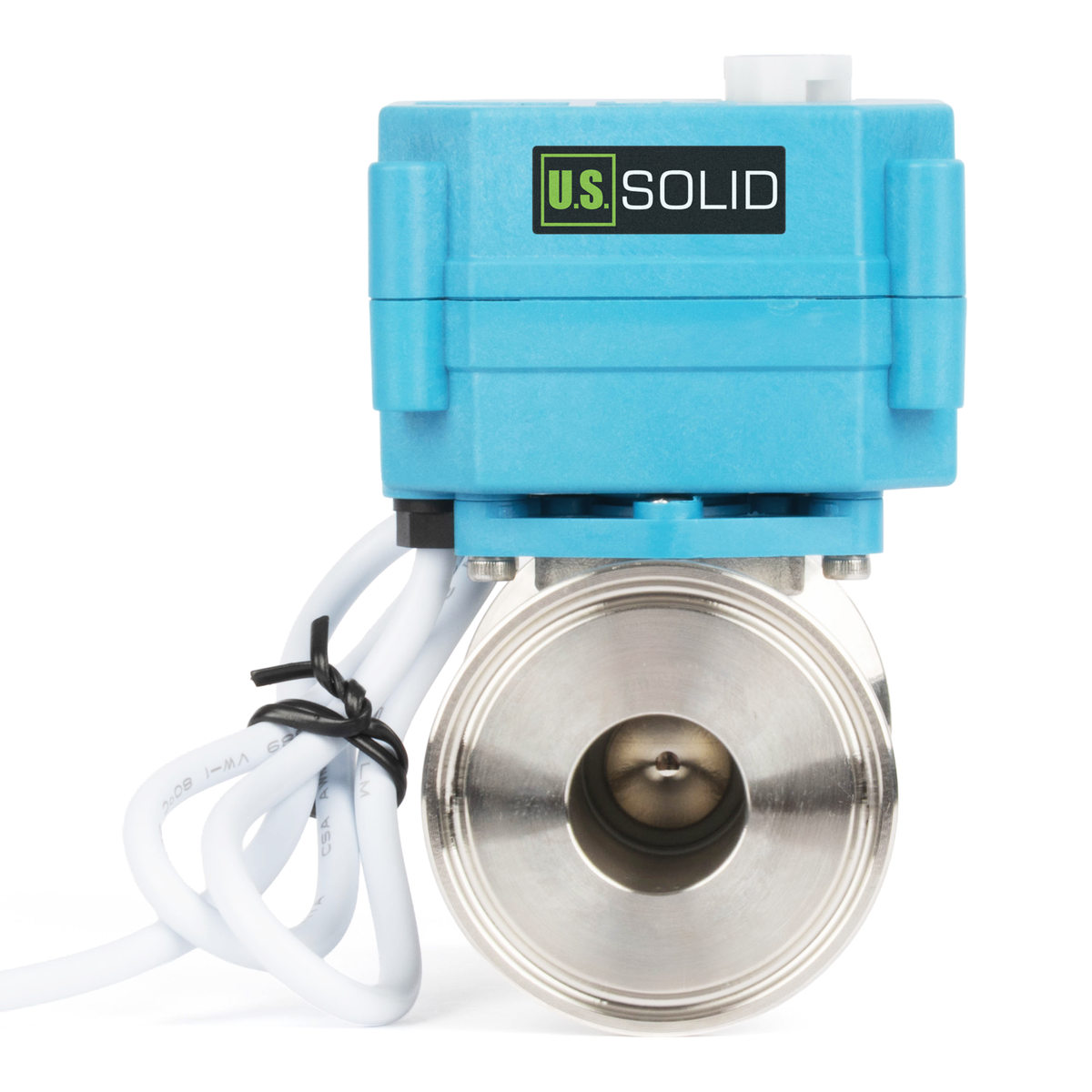

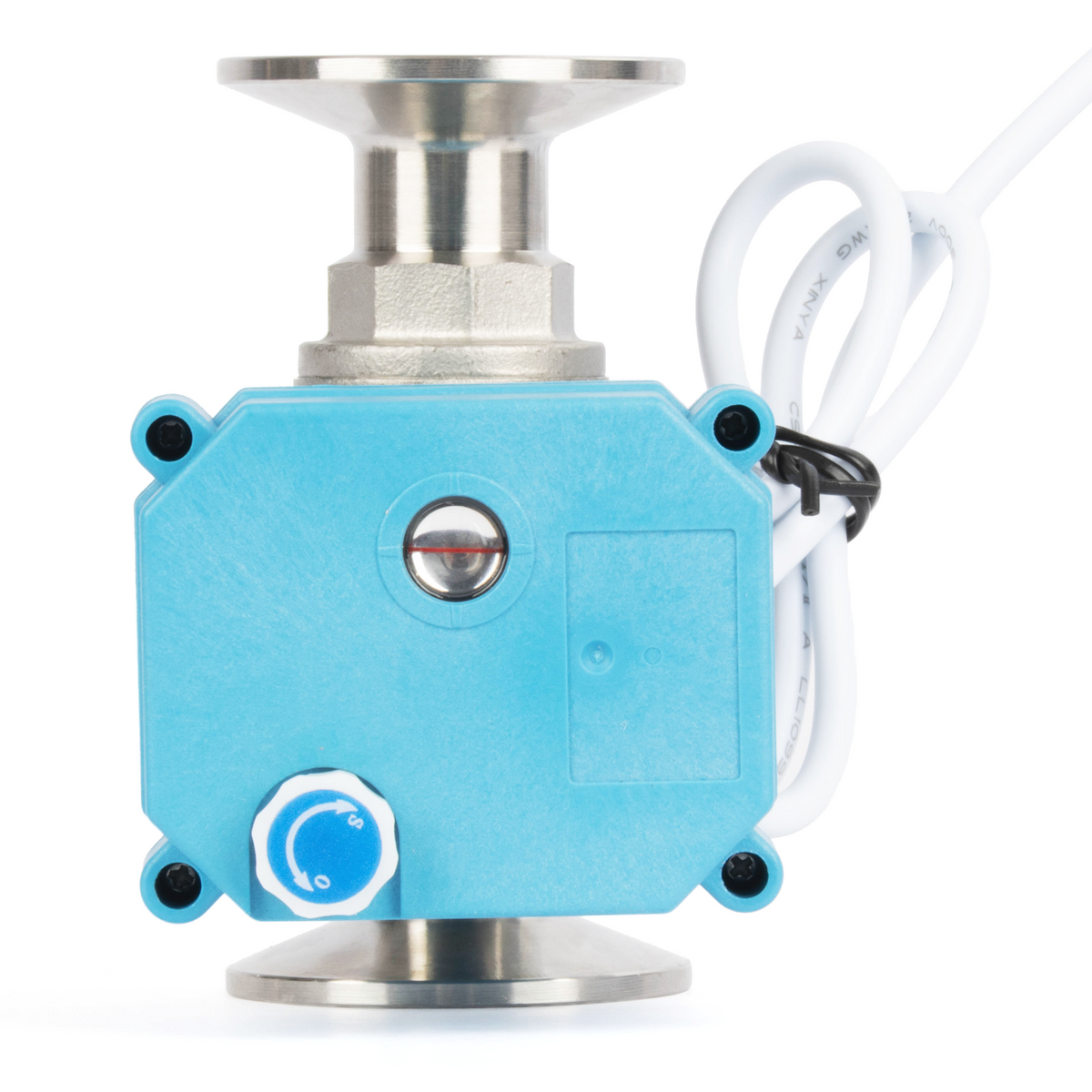

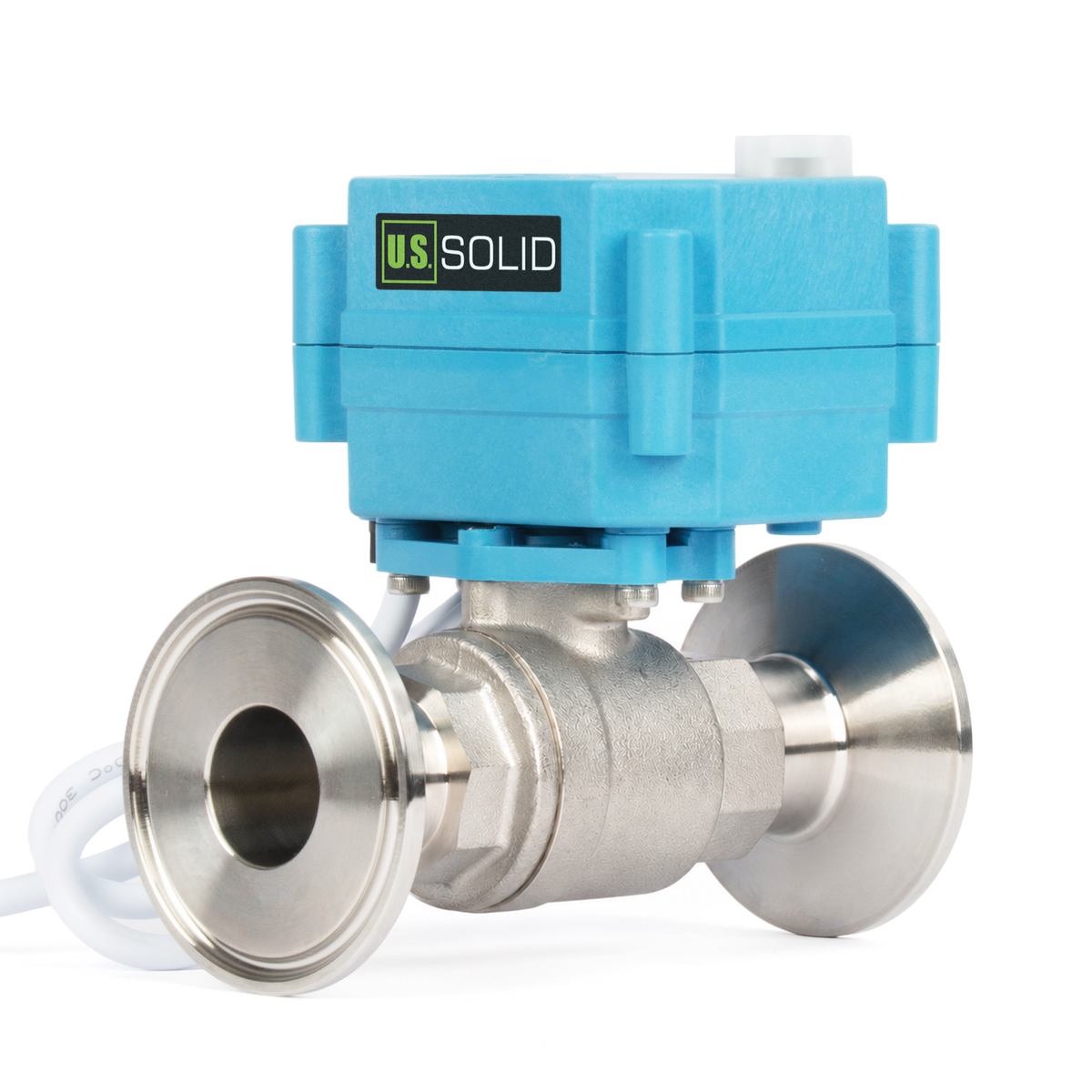

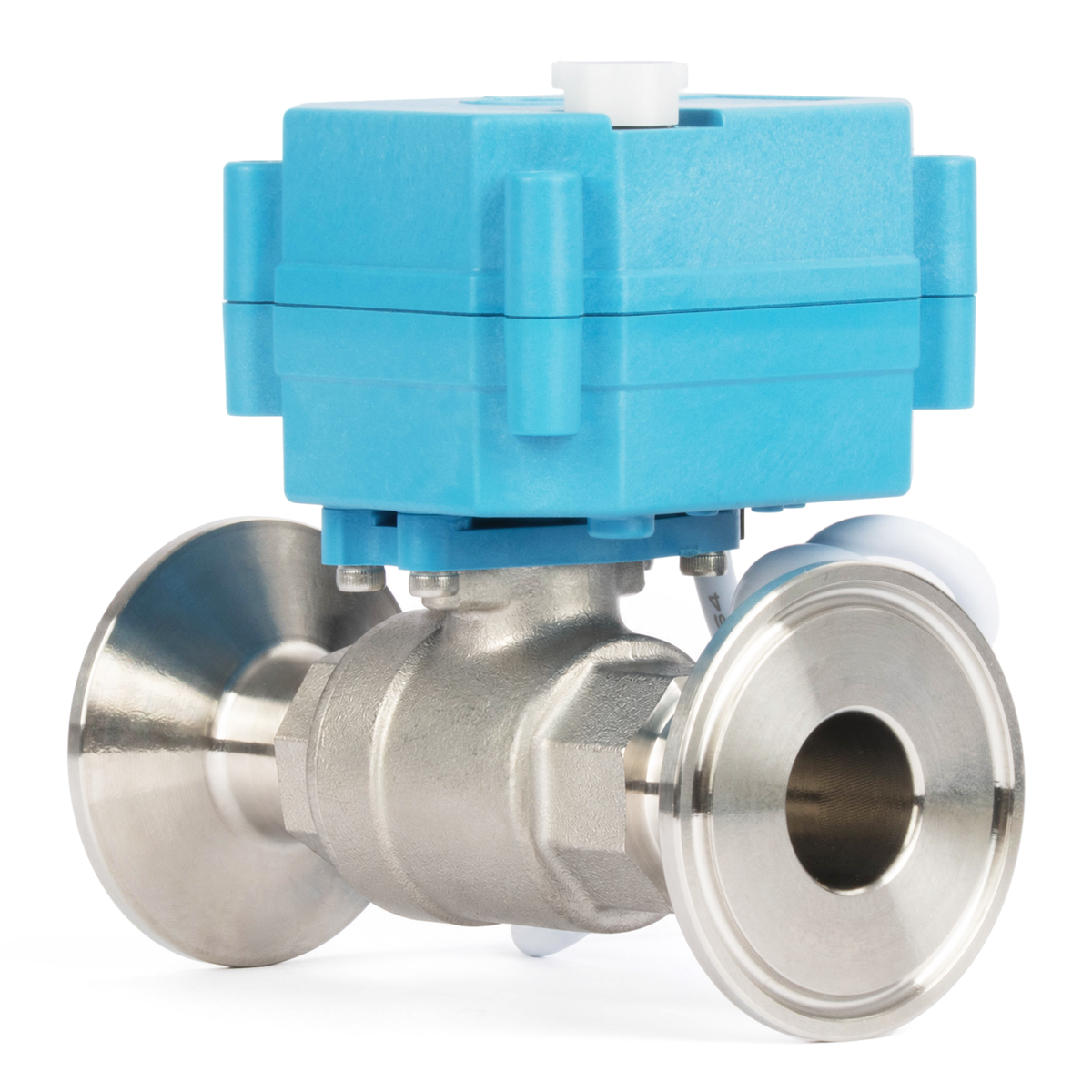

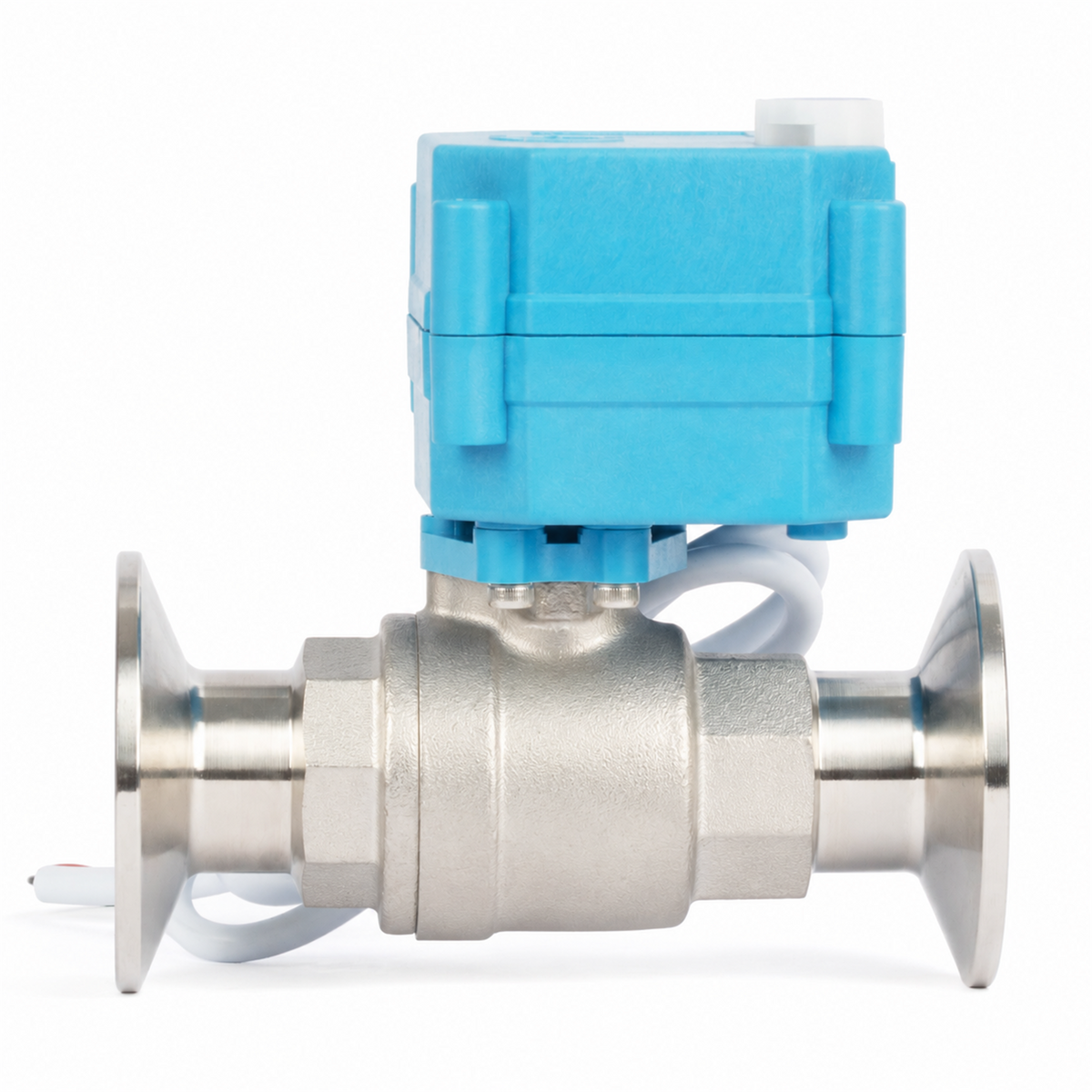

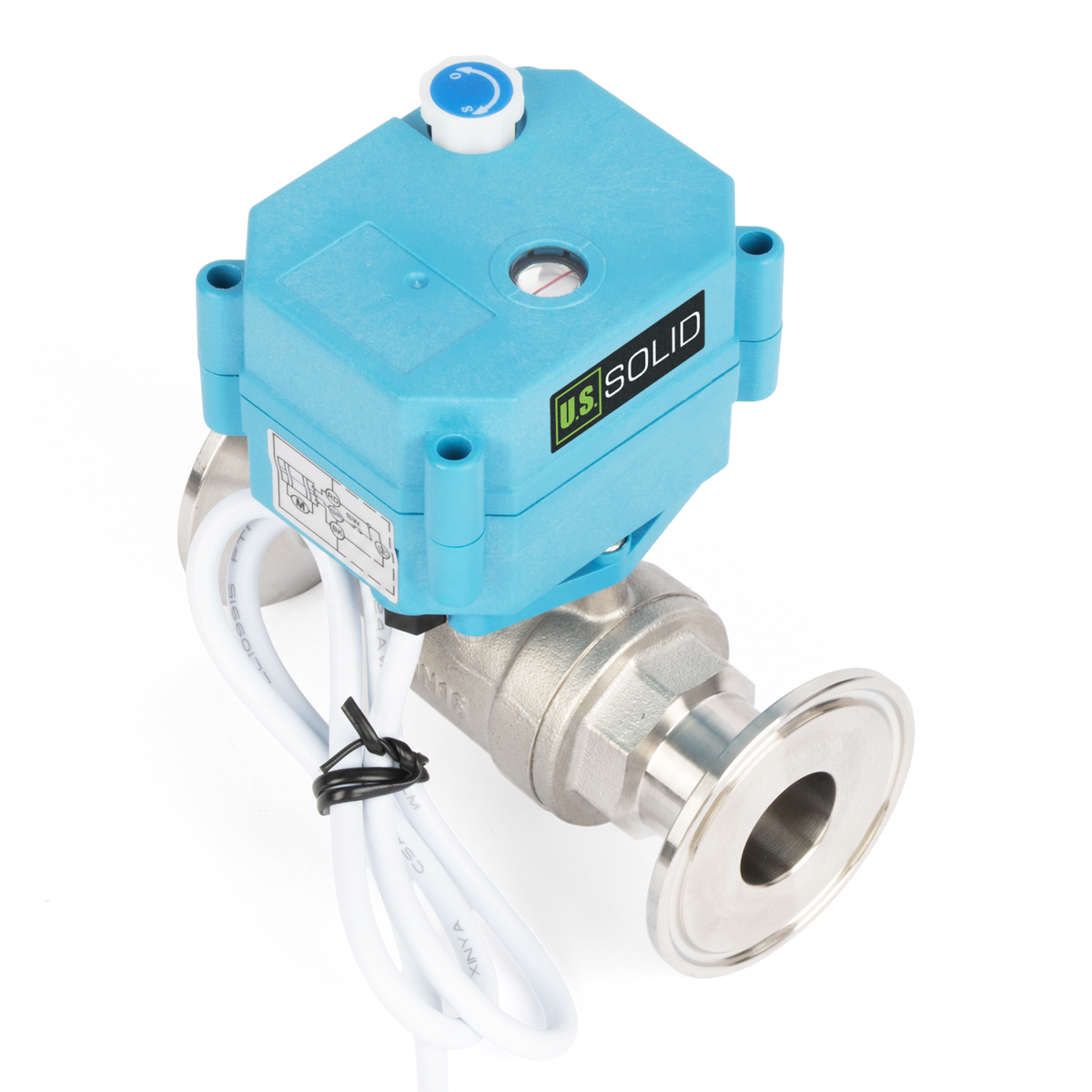

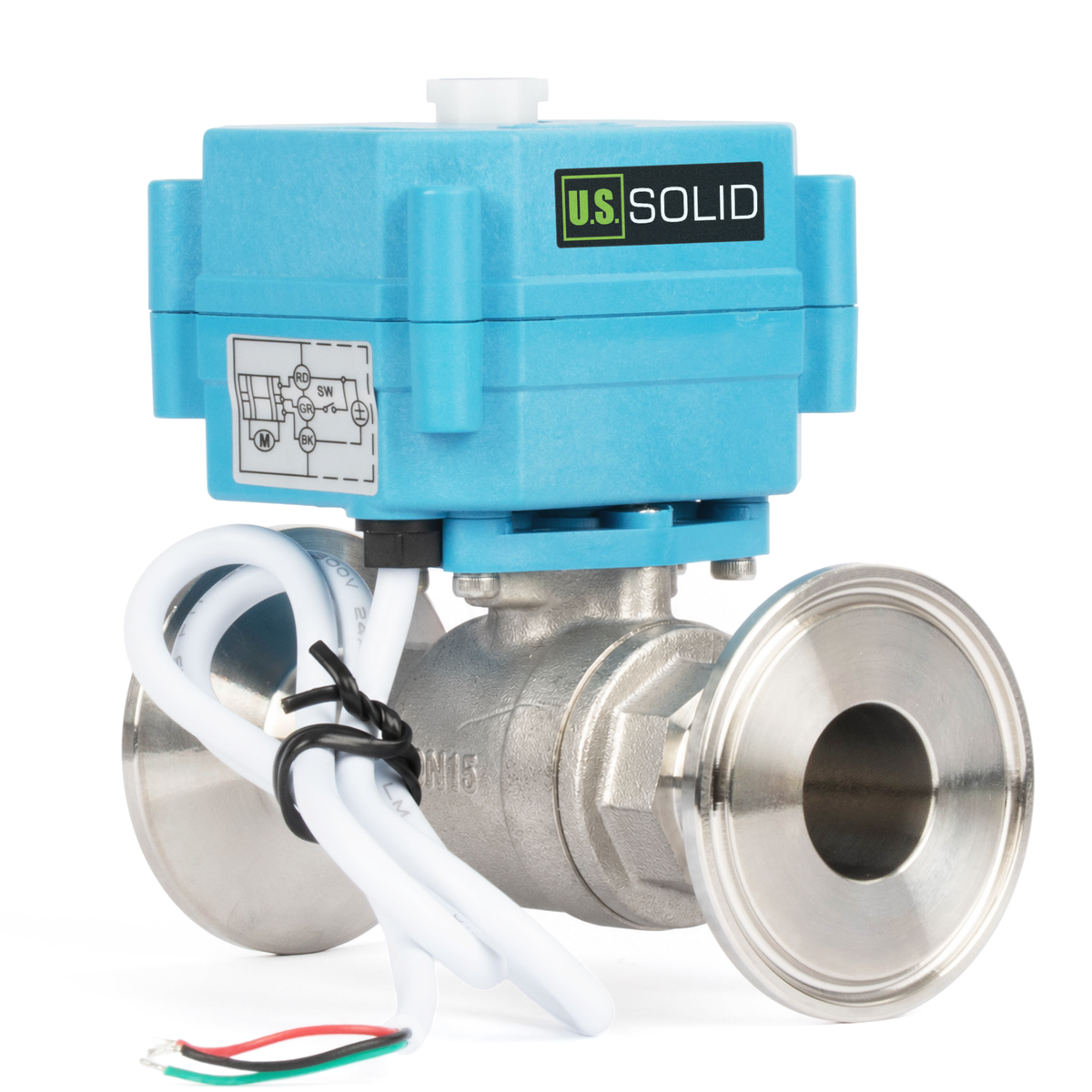

1-1/2" Tri-Clamp Motorlu Küresel Vana, DN20 (3/4", 20 mm Çap), 316 Paslanmaz Çelik, 3 Kablolu 9–24V AC/DC, IP67, Manuel Geçersiz Kılma

1-1/2" Tri-Clamp Motorlu Küresel Vana, DN20 (3/4", 20 mm Çap), 316 Paslanmaz Çelik, 3 Kablolu 9–24V AC/DC, IP67, Manuel Geçersiz Kılma

Product SKU: JFMSV00305

Stokta 500 adet mevcut

$139.99 USD
$139.99 USD
İndirim Tükendi
Kargo, ödeme sayfasında hesaplanır.
Tüm ayrıntıları görüntüle

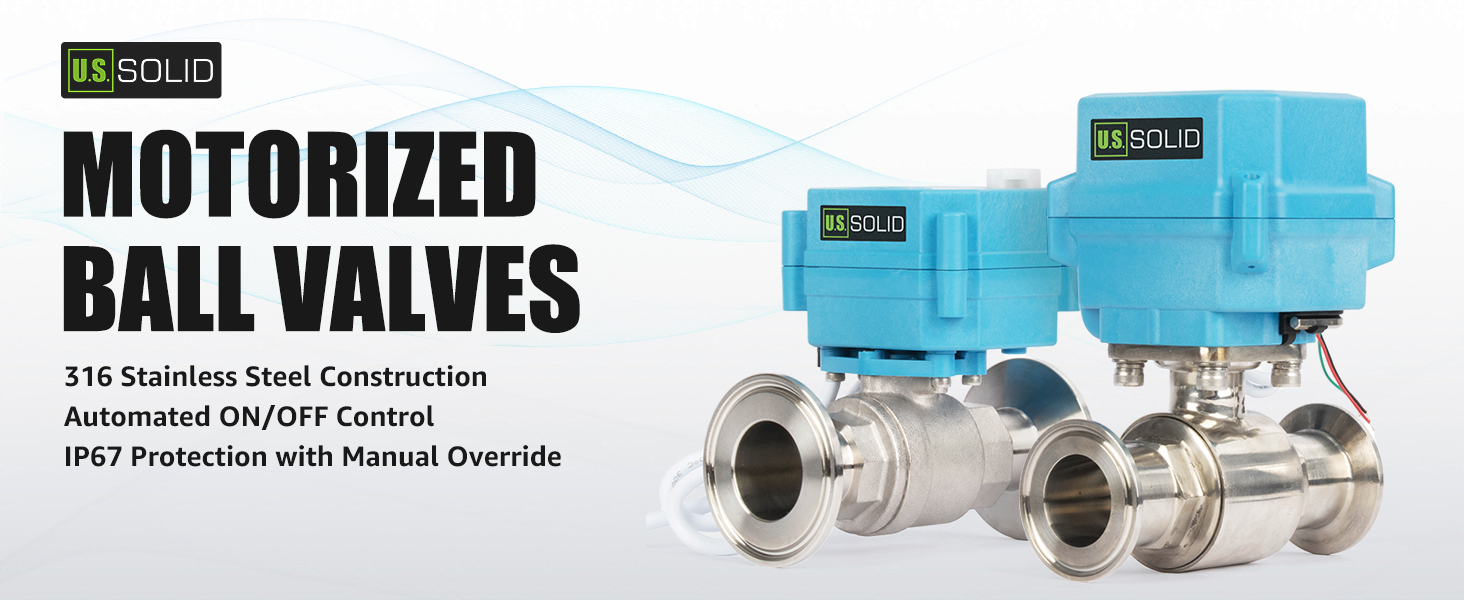

JFMSV motorized ball valve cover image

GİRİŞ

The U.S. Solid Tri-clamp hızlı bağlantılı motorlu küresel vana, uyumlu sıvı ve hava sistemlerinde otomatik AÇMA/KAPATMA kontrolü için 316 paslanmaz çelik vana tertibatını hızlı bağlantılı tri-clamp uçlarıyla birleştirir. Bu DN20 modeli, 3/4 inç nominal boyut, 20 mm iç çap ve 50,5 mm flanş dış çapına sahip 1-1/2 inç tri-clamp bağlantısına sahiptir. Vana gövdesi, bilye ve mil 316 paslanmaz çelikten yapılmıştır. Tri-clamp bağlantı uçları cilalı bir yüzeye sahipken, orta vana gövdesi standart endüstriyel bir kaplamaya sahiptir. PTFE ve FKM sızdırmazlık bileşenleri, uyumlu ortamlar için güvenilir sızdırmazlık sağlar. Aktüatör, AC/DC 9-24 V'ta 3 Kablo (1 Nokta Kontrolü) kablolama kullanır ve 3 N·m tork, 90 derece dönüş ve 5 saniye veya daha kısa sürede açma veya kapama sağlar. Manuel geçersiz kılma, gerektiğinde vananın manuel olarak çalıştırılmasına olanak tanırken, konum göstergesi açık veya kapalı konumun net görsel onayını sağlar. IP67 aktüatör, otomatik sıvı kontrol uygulamaları için tasarlanmıştır. Maksimum çalışma basıncı 145 PSI'dır. Uyumlu ortamlar arasında sıvı ve hava bulunur. Ortam çalışma sıcaklığı 36 ila 194°F, ortam çalışma sıcaklığı ise 5 ila 122°F arasındadır.

ÖZELLİKLER

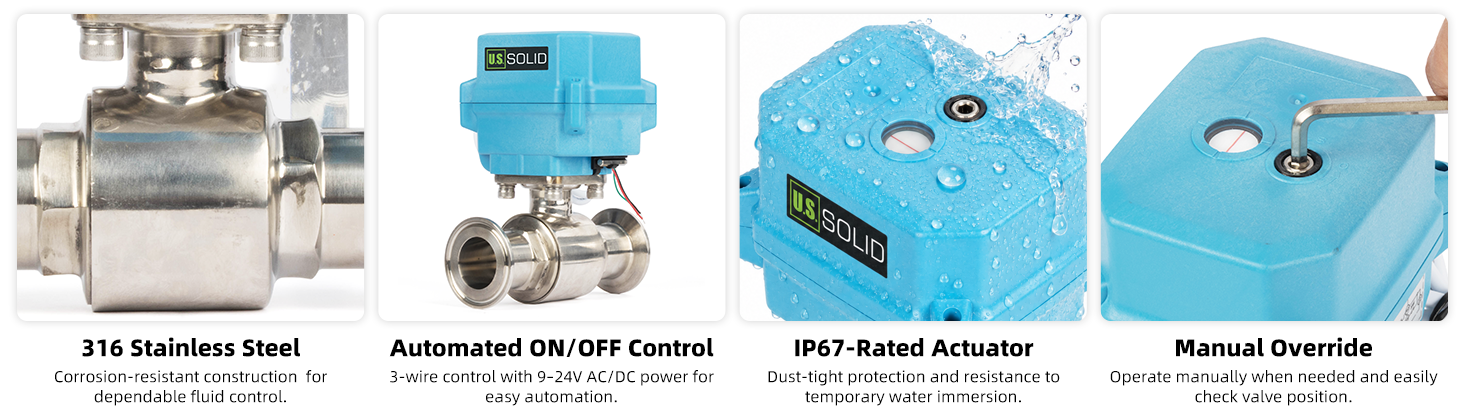

JFMSV motorized ball valve product features

UYGULAMALAR

JFMSV motorized ball valve applications

TEKNİK ÖZELLİKLER

Model USS-MSV00305 Nominal Boyut DN20, 3/4 inç
Delik Çapı 20 mm Bağlantı Boynu Dış Çapı 26 mm
Üçlü Kelepçe Boyutu 1-1/2 inç Flanş Dış Çapı 50,5 mm
Valf Gövdesi Malzemesi 316 Paslanmaz Çelik Top Malzemesi 316 Paslanmaz Çelik
Valf Mili Malzemesi 316 Paslanmaz Çelik Valf Yuvası PTFE
Sızdırmazlık Contası PTFE O-Ring FKM
Aktüatör Malzemesi PPO Nominal Gerilim AC/DC 9-24 V
Kontrol Tipi 3 Kablo (1 Nokta Kontrolü) Çalışma Akımı ≤500 mA
Maksimum Çalışma Basıncı 145 psi Açılış/Kapanış Saati 5 saniye veya daha kısa sürede
Maksimum Tork 3 Nm Aktüatör Döndürme 90°
Hizmet Ömrü 70.000 döngü Medya Sıvı, Hava
Ortam Sıcaklığı 2°C ila 90°C, 36°F ila 194°F Ortam Sıcaklığı -15°C ila 50°C, 5°F ila 122°F
Koruma Sınıfı IP67 Manuel Geçersiz Kılma Evet
Konum Göstergesi Evet Yüzey İşlemi Parlatılmış üçlü kelepçe bağlantı uçları; orta valf gövdesinde standart endüstriyel kaplama.

BOYUTLAR

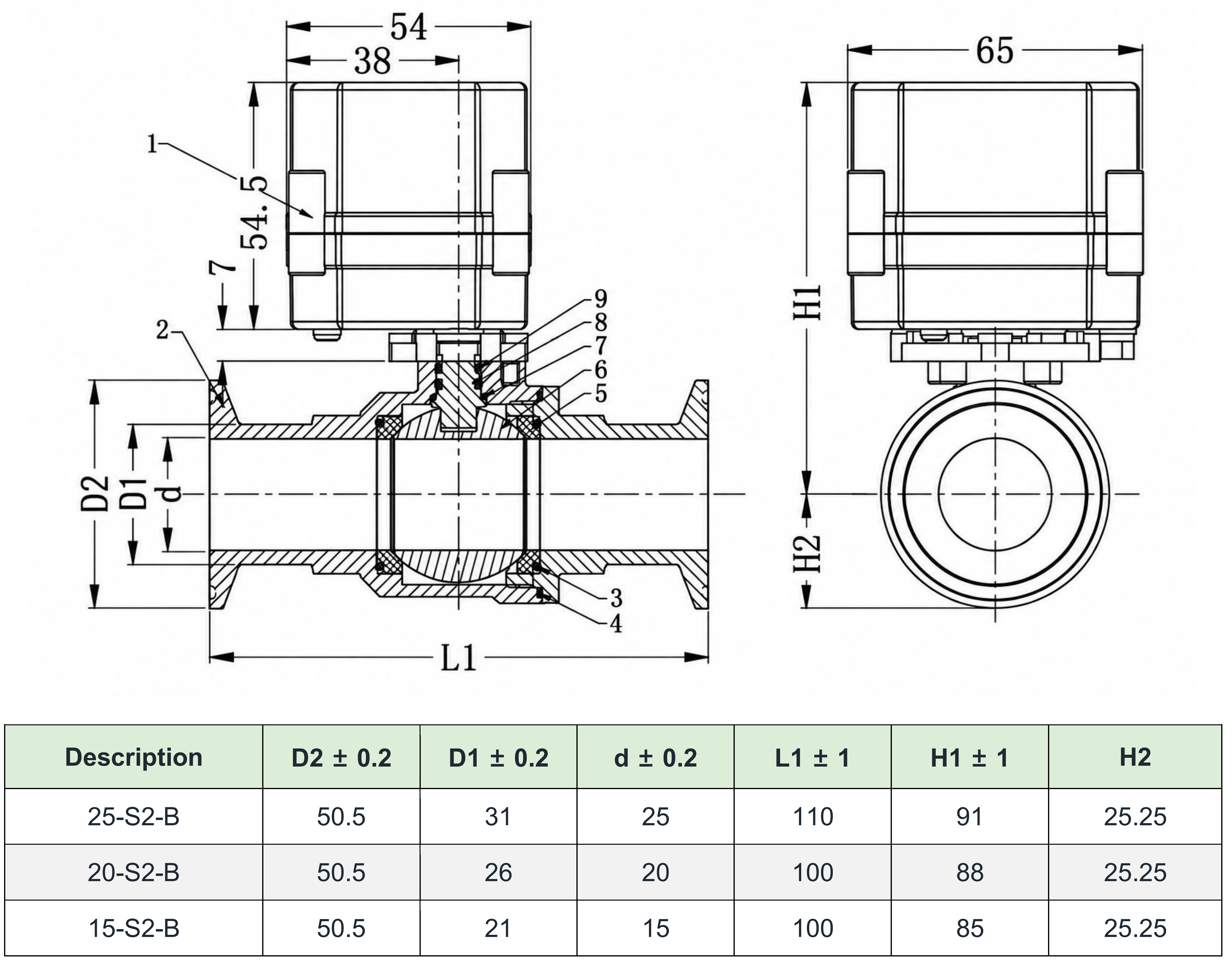

Tri-clamp motorized ball valve dimensional drawing for DN15, DN20, and DN25 sizes

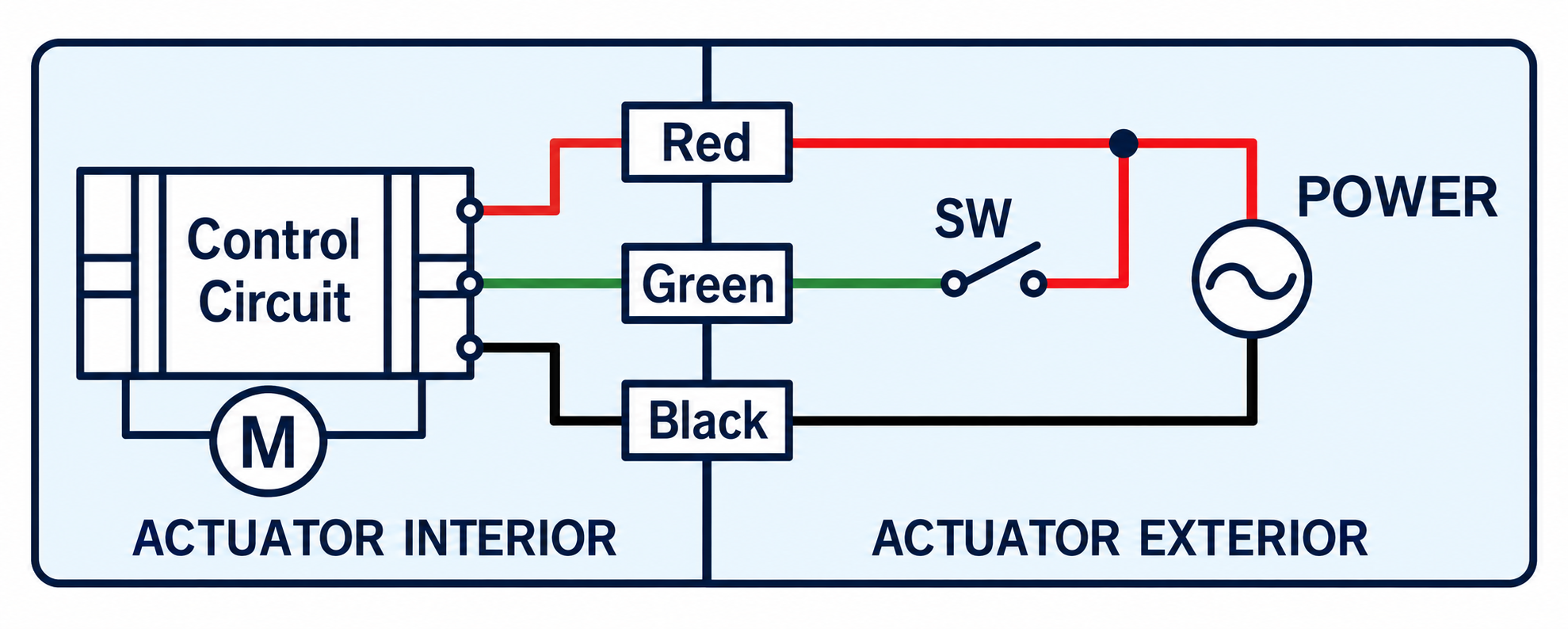

KABLOLAMA ŞEMASI

3 Wire (1 Point Control) wiring diagram

3 Kablo (1 Nokta Kontrolü)

Kontrol yöntemi: Bu üç kablolu aktüatör, vananın açma veya kapatma hareketini seçmek için harici bir anahtar kullanır. Kablolama şemasını kullanarak kırmızı, yeşil ve siyah iletkenleri ve anahtar bağlantılarını belirleyin.

Güç bağlantıları: Kırmızı ve yeşil kabloları pozitif (+) kutba, siyah kabloyu ise negatif (−) kutba bağlayın. Valfin nominal AC/DC 9–24 V beslemesini kullanın ve şemada gösterilen polariteye dikkat edin.

Anahtar çalışması: Valfi açmak için anahtarı SW CLOSE konumuna getirin. Valf tamamen açık konuma ulaştığında aktüatör durur ve valf açık kalır. Valfi kapatmak için anahtarı SW OPEN konumuna getirin; Aktüatör tamamen kapalı konumda durur.

Kablolamadan önce: Elektrik bağlantılarını yapmadan önce güç kaynağını ayırın. Beslemenin valf değerine uygun olduğundan emin olun; nominal çalışma voltajının aşılması yasaktır. Kablolamayı şemaya göre kontrol ettikten sonra gücü geri verin.

CE SERTİFİKASYONU

CE and EMC certification

VALF ÖZELLİKLERİ

Yapı ve koruma: Bu SKU'nun valf malzemeleri, sızdırmazlık malzemeleri ve IP koruma sınıfı için tabloya bakın. Malzemelerin ve nominal limitlerin seçilen ortam ve kurulum ortamı için uygun olduğunu doğrulayın.

UYARI
Kablolama veya servis işlemlerinden önce elektrik gücünü kesin. Kurulum veya bakım öncesinde hattı izole edin ve basıncını düşürün. Çalıştırmadan önce bağlantı boyutlarını, ortam uyumluluğunu, basınç ve sıcaklık sınırlarını doğrulayın.

SSS

1. 3 Kablolu (1 Nokta Kontrolü) kablolama nasıl çalışır?
Kullanım kılavuzundaki kablolama şemasında kırmızı ve yeşil kabloların pozitif (+) kutba, siyah kablonun ise negatif (−) kutba bağlandığı gösterilmektedir. Ürün için belirtilen 9–24 V AC/DC güç kaynağını kullanın. Elektrik bağlantıları yapmadan önce gücü kesin.

2. SW CLOSE ve SW OPEN ne anlama gelir?
SW CLOSE, vananın açılmasını sağlar; tamamen açık konuma ulaşıldığında bu konumu korur. SW OPEN, vananın kapanmasını sağlar; tamamen kapalı konuma ulaşıldığında bu konumu korur.

3. Basınç ve sıvı sıcaklığı limitleri nelerdir?
Kılavuzda maksimum çalışma basıncı 145 PSI ve sıvı sıcaklığı aralığı 2 °C ila 90 °C olarak belirtilmiştir. Yalnızca uyumlu sıvılar kullanın ve tüm sistemin limitleri dahilinde kalın.

4. Valf ne kadar hızlı çalışıyor?
Kullanım kılavuzunda açma veya kapatma süresinin 5 saniye veya daha az, maksimum torkun 3 N·m ve çalışma akımının 500 mA veya daha az olduğu belirtilmiştir.

5. Bu modelde manuel geçersiz kılma özelliği var mı?
Evet. Bu valf için manuel geçersiz kılma özelliği belirtilmiştir. Kullanım kılavuzunda ayrıca 70.000 çevrimlik bir kullanım ömrü de belirtilmiştir. Çalıştırma ve bakım için kullanım kılavuzunu takip edin.
