GİRİŞ

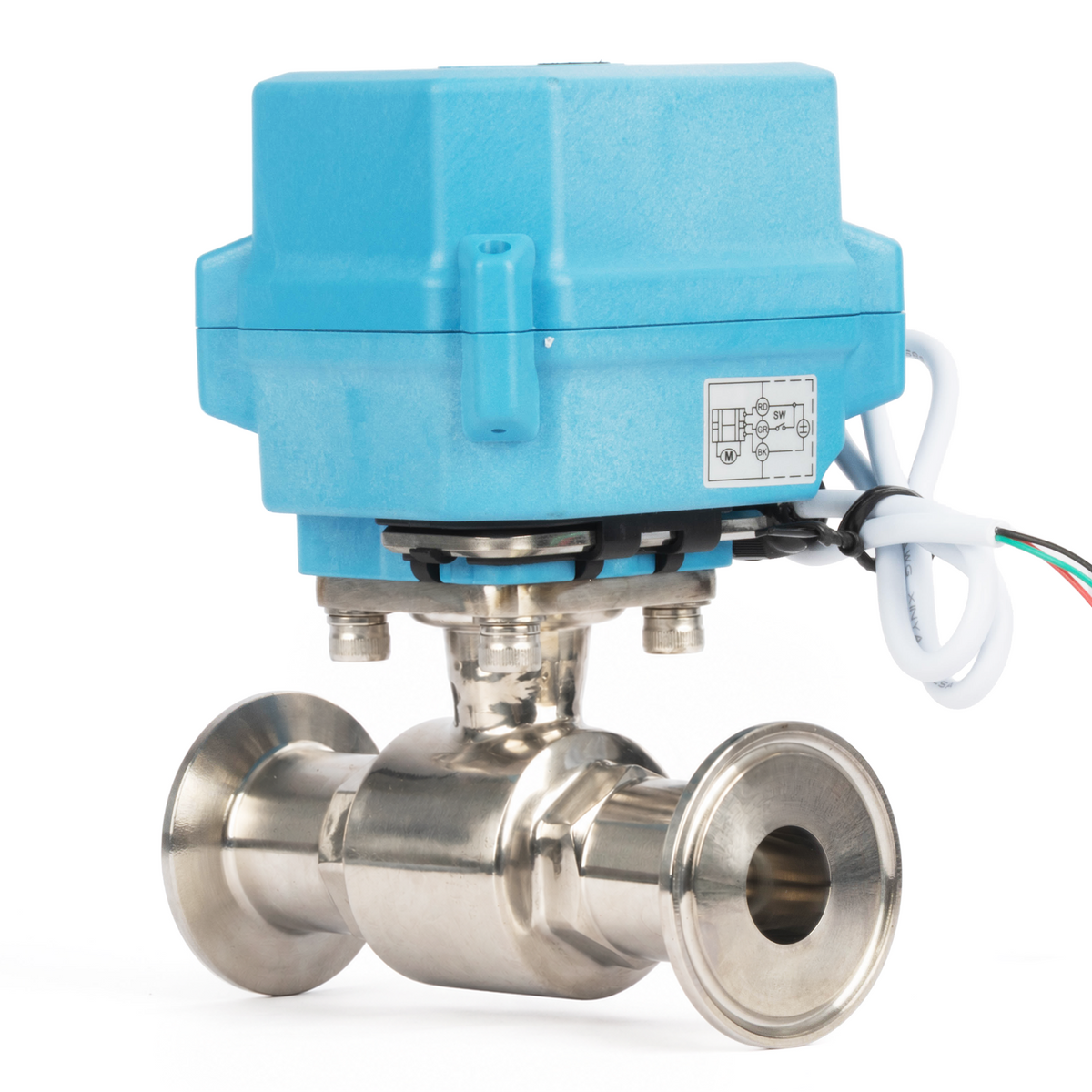

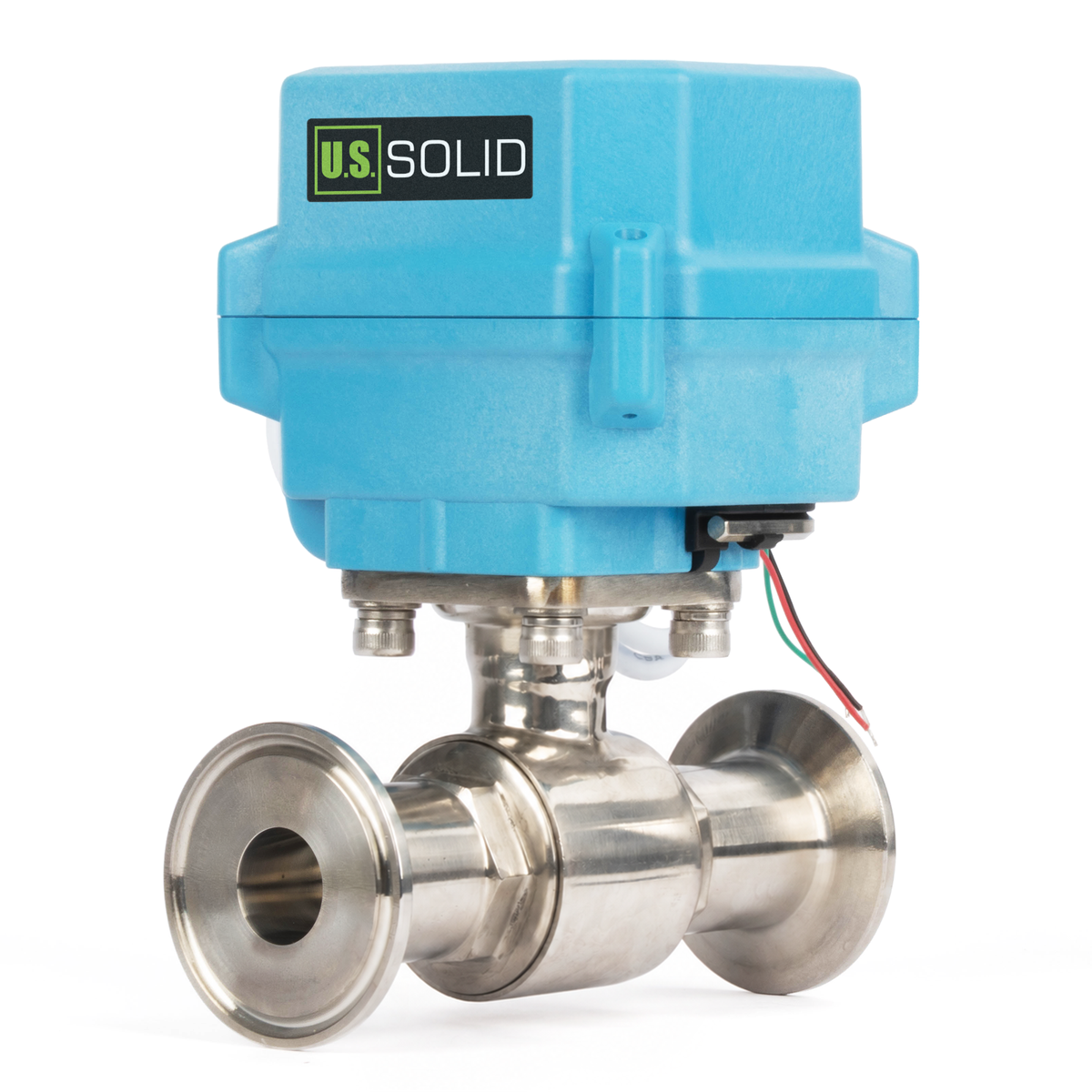

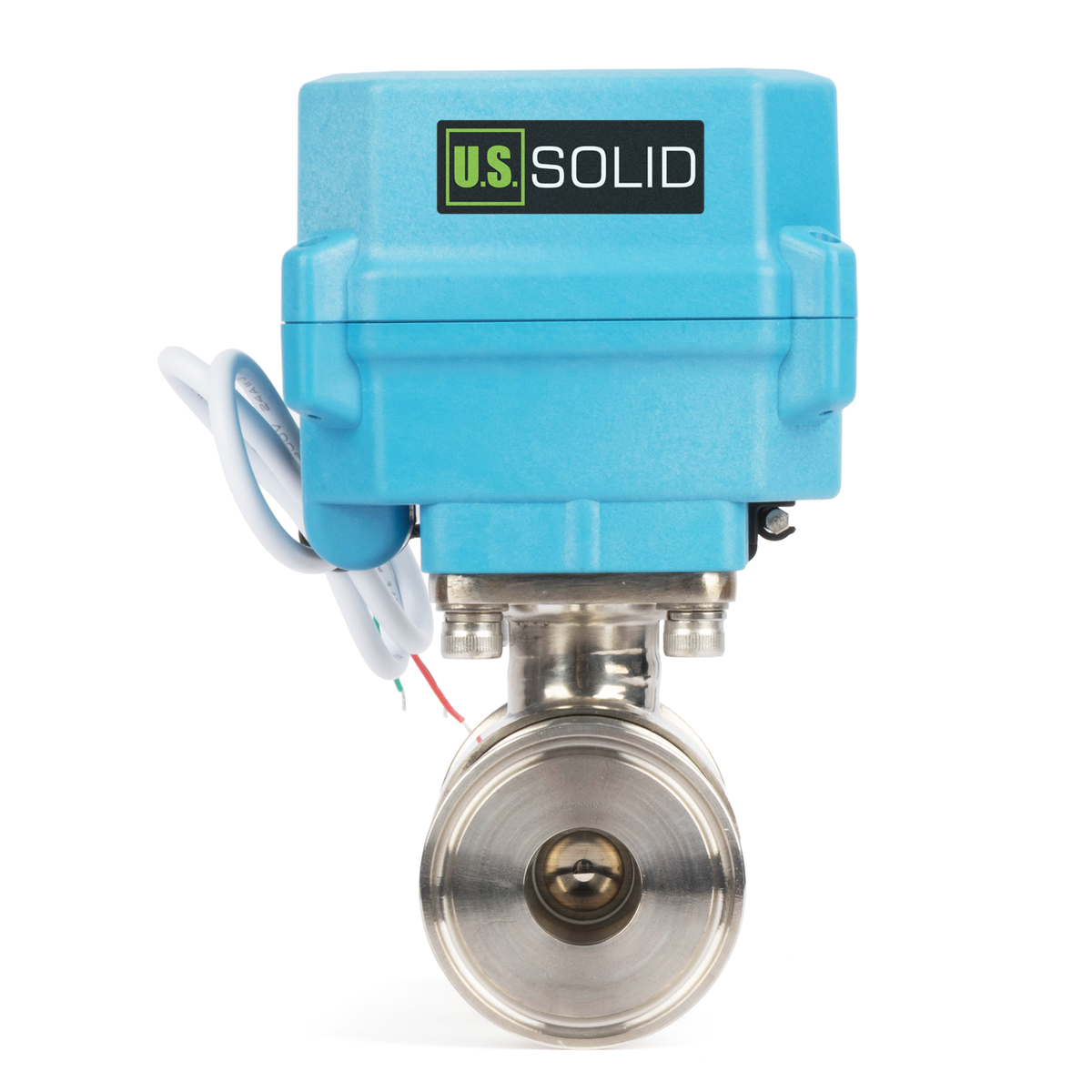

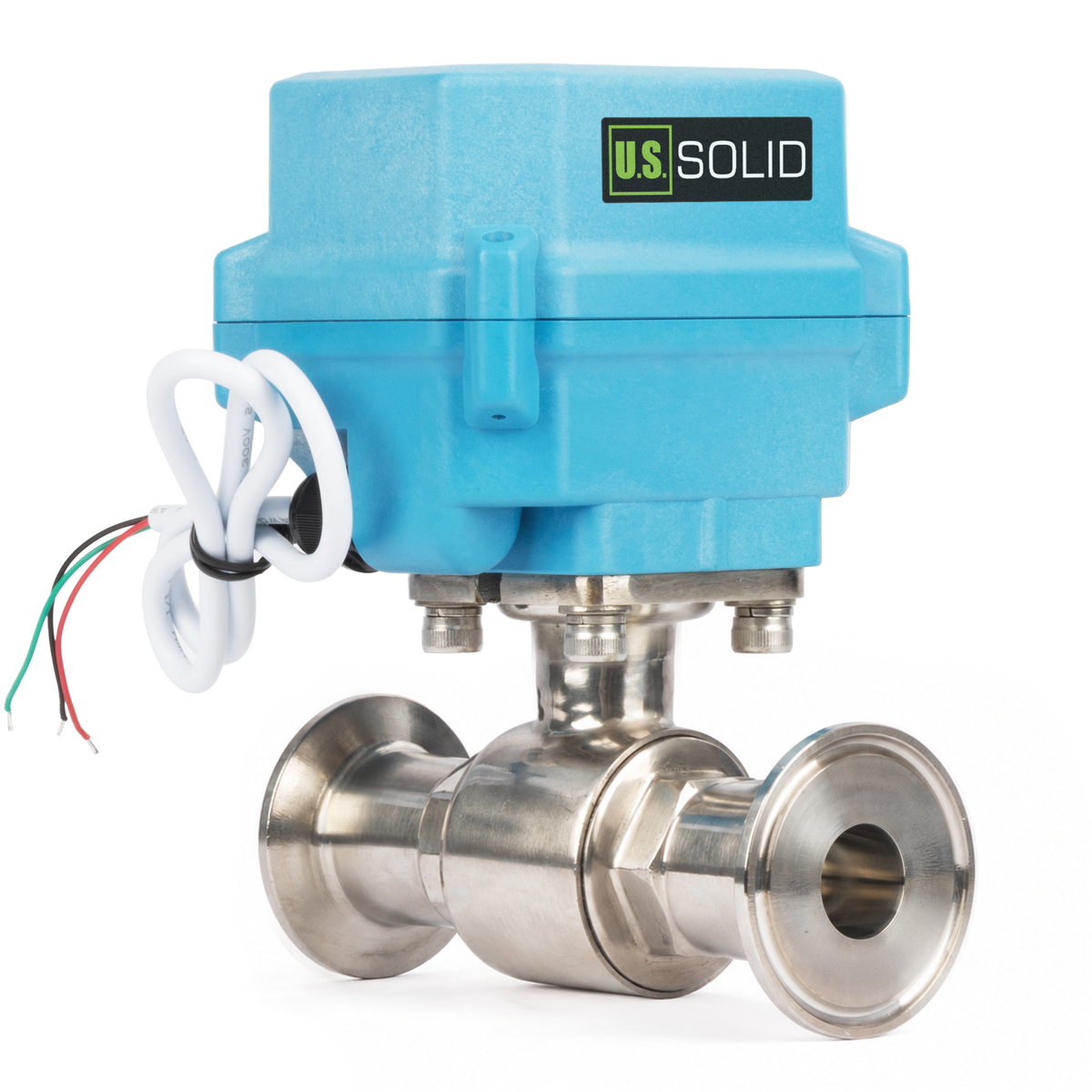

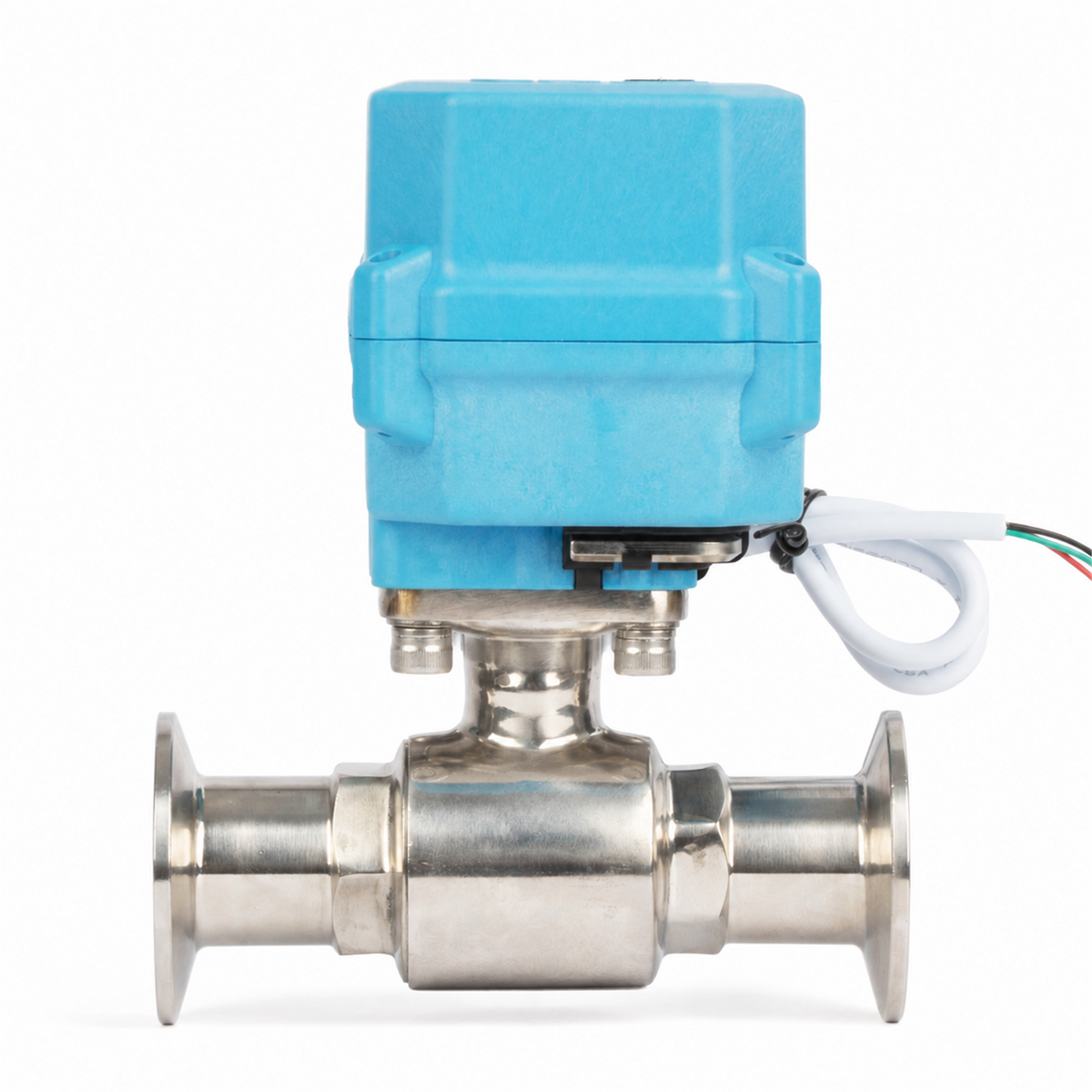

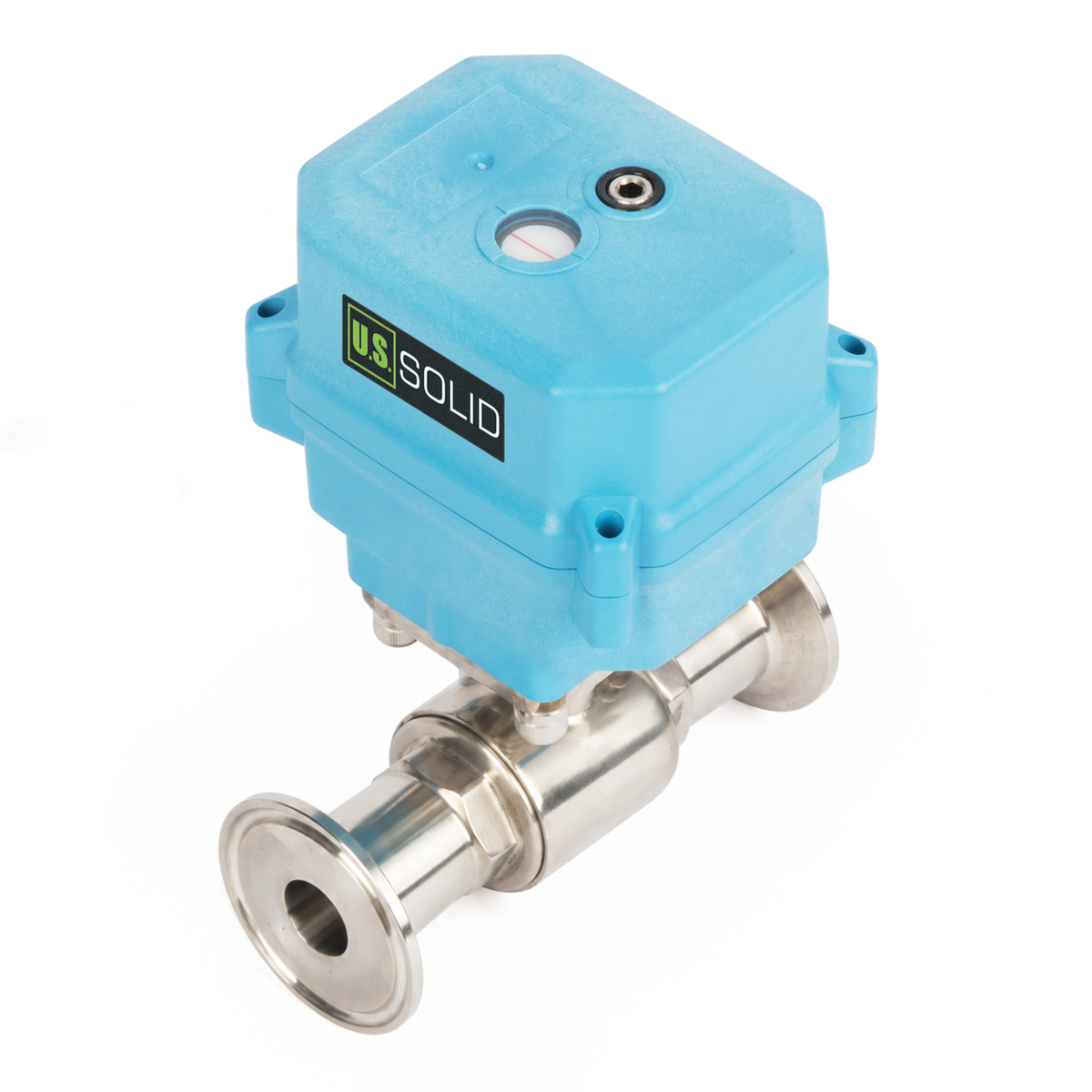

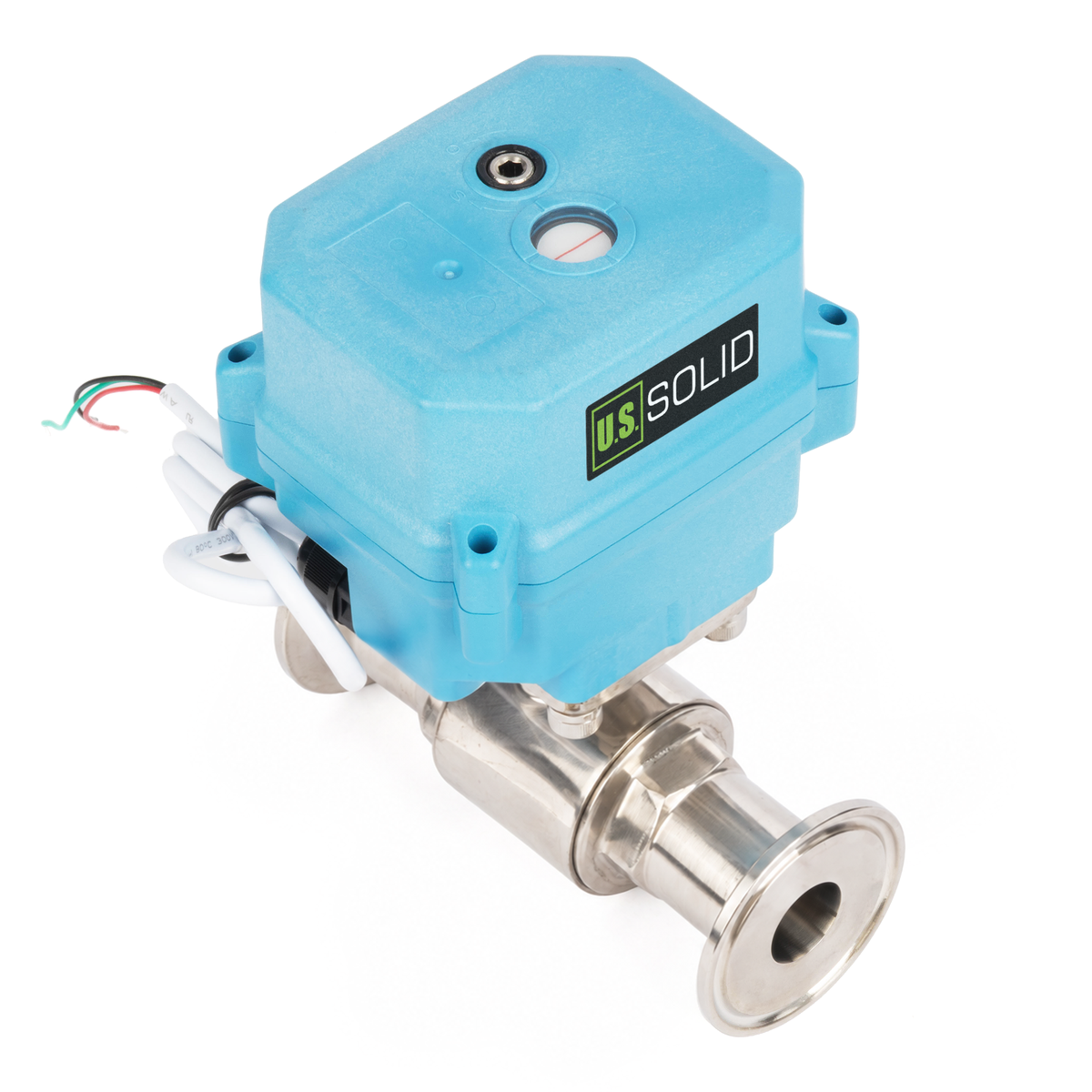

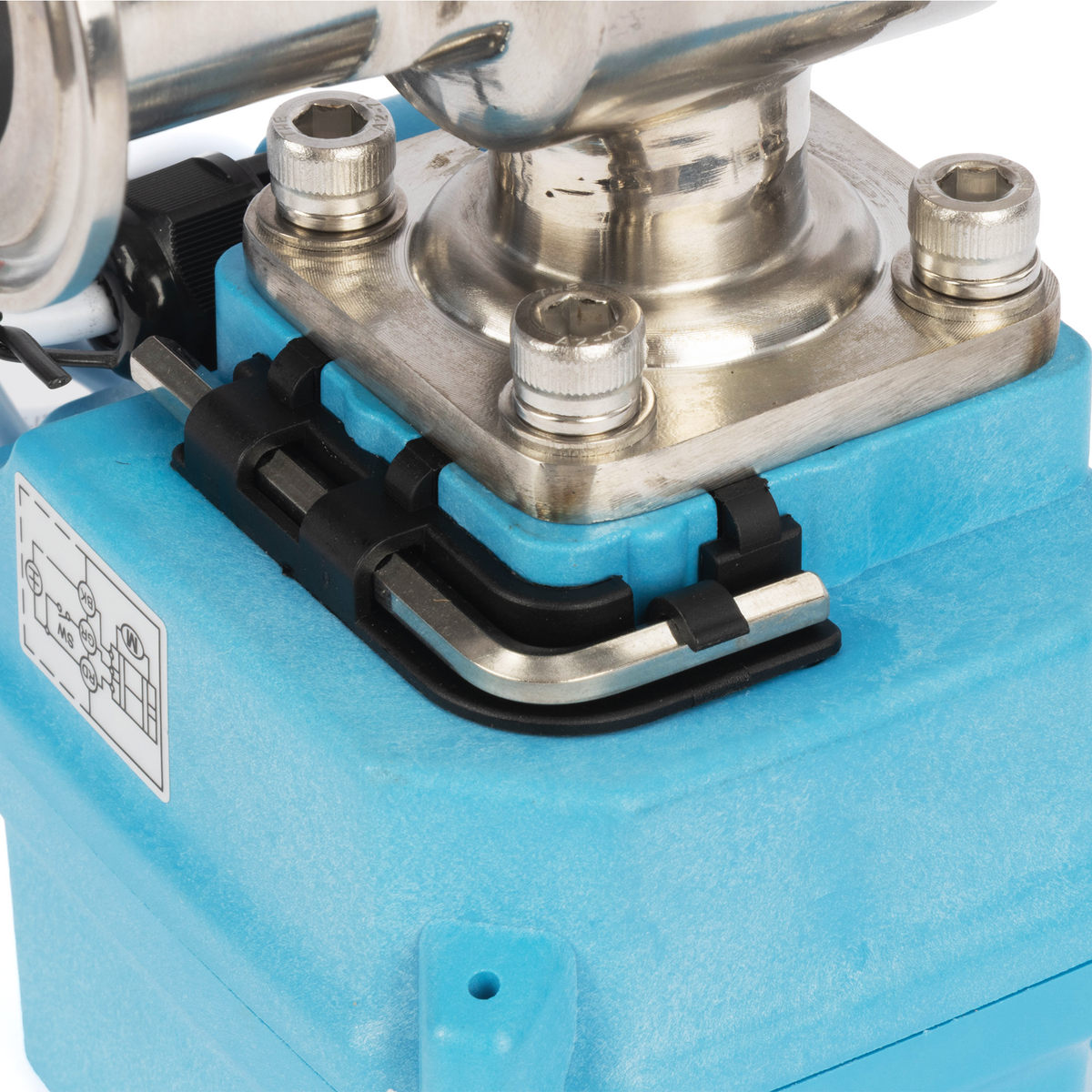

The U.S. Solid 2 yollu hijyenik tri-clamp hızlı bağlantılı motorlu küresel vana, hijyenik sıvı sistemlerinde otomatik açma/kapama kontrolü için tasarlanmıştır. 50,5 mm tri-clamp flanş dış çapına sahip 3/4 inç boru dış çaplı borulara uygundur ve bu da onu bira üretimi, içecek işleme, gıda ekipmanları, süt ürünleri sistemleri, laboratuvarlar, su arıtma ekipmanları, depolama tankları, filtreler, pompalar, dolum ekipmanları ve uyumlu CIP boru hatları için uygun hale getirir. Vana, uyumlu röleler, zamanlayıcılar, PLC'ler ve otomasyon panelleriyle bağlantı için AC/DC 9-24 V güç ile 3 telli (1 Nokta Kontrolü) kablolama kullanır. 316 paslanmaz çelik ıslak bileşenler ve PTFE sızdırmazlık parçaları, gelişmiş korozyon direnci ve temiz sıvı hatları için güvenilir sızdırmazlık sağlar. IP67 dereceli PPO aktüatör, toz ve neme karşı koruma sağlarken, konum göstergesi vana durumunu gösterir. Manuel geçersiz kılma, kurulum, devreye alma, bakım veya elektrik kesintileri sırasında elle çalıştırmayı destekler.
ÖZELLİKLER
UYGULAMALAR

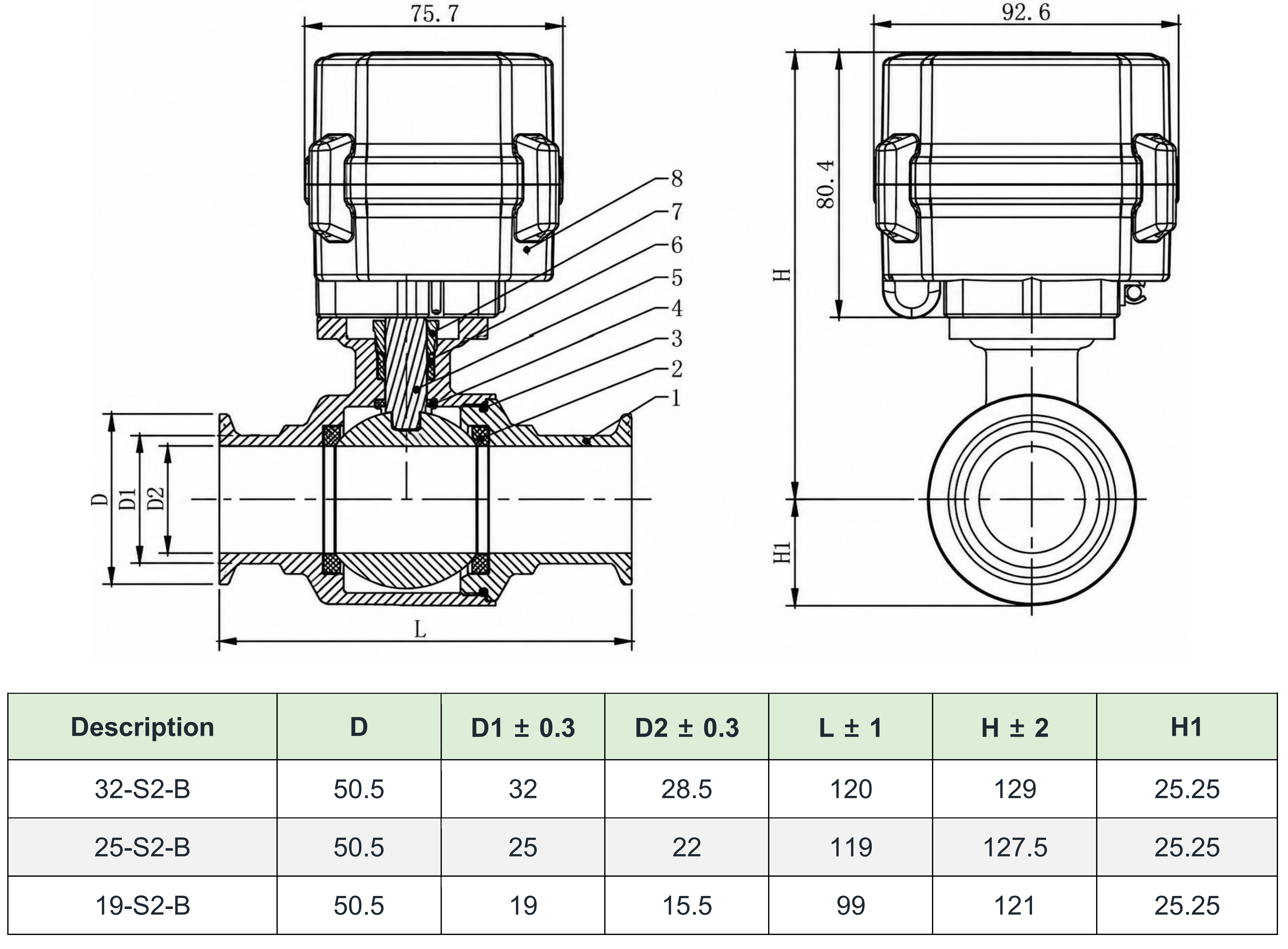

TEKNİK ÖZELLİKLER
| Model |
USS-MSV00301 |
Tüp OD |
3/4 inç, 19 mm |
| Flanş Dış Çapı |
50,5 mm |
Gövde Malzemesi |
316 Paslanmaz Çelik |
| Valf Yuvası |
PTFE |
Conta |
PTFE |
| O-Ring |
VMQ |
Nominal Gerilim |
AC/DC 9-24 V |
| Kontrol Tipi |
3 Kablo (1 Nokta Kontrolü) |
Maksimum Çalışma Basıncı |
145 psi |
| Açılış/Kapanış Saati |
12 saniye veya daha az |
Maksimum Tork |
15 Nm |
| Hizmet Ömrü |
70.000 döngü |
Ortam Sıcaklığı |
2°C ila 90°C, 36°F ila 194°F |
| Ortam Sıcaklığı |
-15°C ila 55°C, 5°F ila 131°F |
Koruma Sınıfı |
IP67 |
| Manuel Geçersiz Kılma |
Evet |

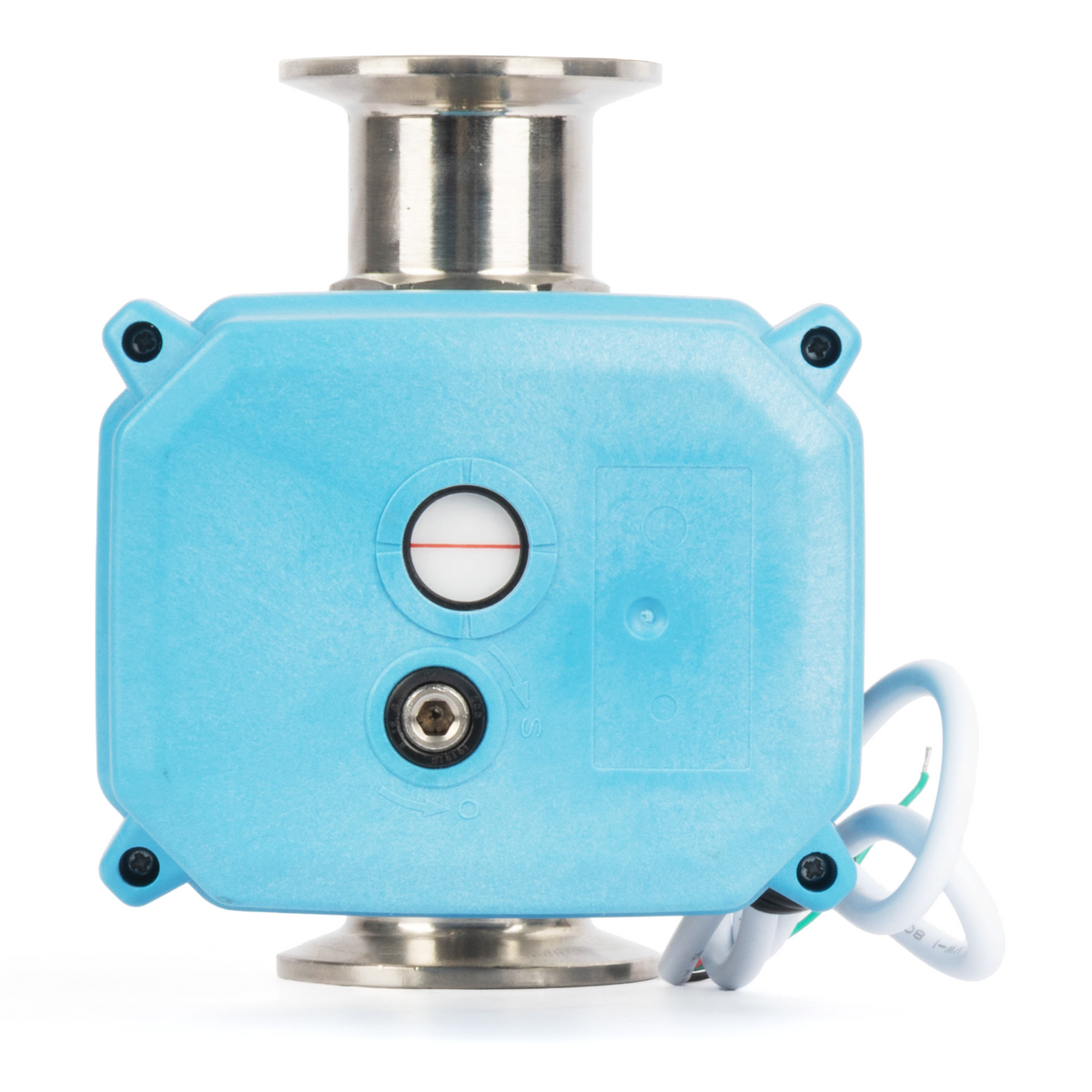

Konum Göstergesi |
Evet |
KABLOLAMA ŞEMASI
3 Kablo (1 Nokta Kontrolü)
Kontrol yöntemi: Bu üç kablolu aktüatör, vananın açma veya kapatma hareketini seçmek için harici bir anahtar kullanır. Kablolama şemasını kullanarak kırmızı, yeşil ve siyah iletkenleri ve anahtar bağlantılarını belirleyin.
Güç bağlantıları: Kırmızı ve yeşil kabloları pozitif (+) kutba, siyah kabloyu ise negatif (−) kutba bağlayın. Valfin nominal AC/DC 9–24 V beslemesini kullanın ve şemada gösterilen polariteye dikkat edin.
Anahtar çalışması: Valfi açmak için anahtarı SW CLOSE konumuna getirin. Valf tamamen açık konuma ulaştığında aktüatör durur ve valf açık kalır. Valfi kapatmak için anahtarı SW OPEN konumuna getirin; Aktüatör tamamen kapalı konumda durur.
Kablolamadan önce: Elektrik bağlantılarını yapmadan önce güç kaynağını ayırın. Beslemenin valf değerine uygun olduğundan emin olun; nominal çalışma voltajının aşılması yasaktır. Kablolamayı şemaya göre kontrol ettikten sonra gücü geri verin.
CE SERTİFİKASYONU
VALF ÖZELLİKLERİ
Yapı ve koruma: Bu SKU'nun valf malzemeleri, sızdırmazlık malzemeleri ve IP koruma sınıfı için tabloya bakın. Malzemelerin ve nominal limitlerin seçilen ortam ve kurulum ortamı için uygun olduğunu doğrulayın.
UYARI
Kablolama veya servis işlemlerinden önce elektrik gücünü kesin. Kurulum veya bakım öncesinde hattı izole edin ve basıncını düşürün. Çalıştırmadan önce bağlantı boyutlarını, ortam uyumluluğunu, basınç ve sıcaklık sınırlarını doğrulayın.
SSS
1. 3 Kablolu (1 Nokta Kontrolü) kablolama nasıl çalışır?
Kullanım kılavuzundaki kablolama şemasında kırmızı ve yeşil kabloların pozitif (+) kutba, siyah kablonun ise negatif (−) kutba bağlandığı gösterilmektedir. Ürün için belirtilen 9–24 V AC/DC güç kaynağını kullanın. Elektrik bağlantıları yapmadan önce gücü kesin.
2. SW CLOSE ve SW OPEN ne anlama gelir?
SW CLOSE, vananın açılmasını sağlar; ulaşıldığında tamamen açık konumda kalır. SW OPEN, vananın kapanmasını sağlar; ulaşıldığında tamamen kapalı konumda kalır.
3. Basınç ve sıvı sıcaklığı limitleri nelerdir?
Kılavuzda maksimum çalışma basıncı 145 PSI ve sıvı sıcaklığı aralığı 2 °C ila 90 °C olarak belirtilmiştir. Yalnızca uyumlu sıvılar kullanın ve tüm sistemin limitleri dahilinde kalın.
4. Valf ne kadar hızlı çalışıyor?
Kullanım kılavuzunda açma veya kapatma süresinin 12 saniye veya daha az, maksimum torkun 15 N·m ve çalışma akımının 1,5 A veya daha az olduğu belirtilmiştir.

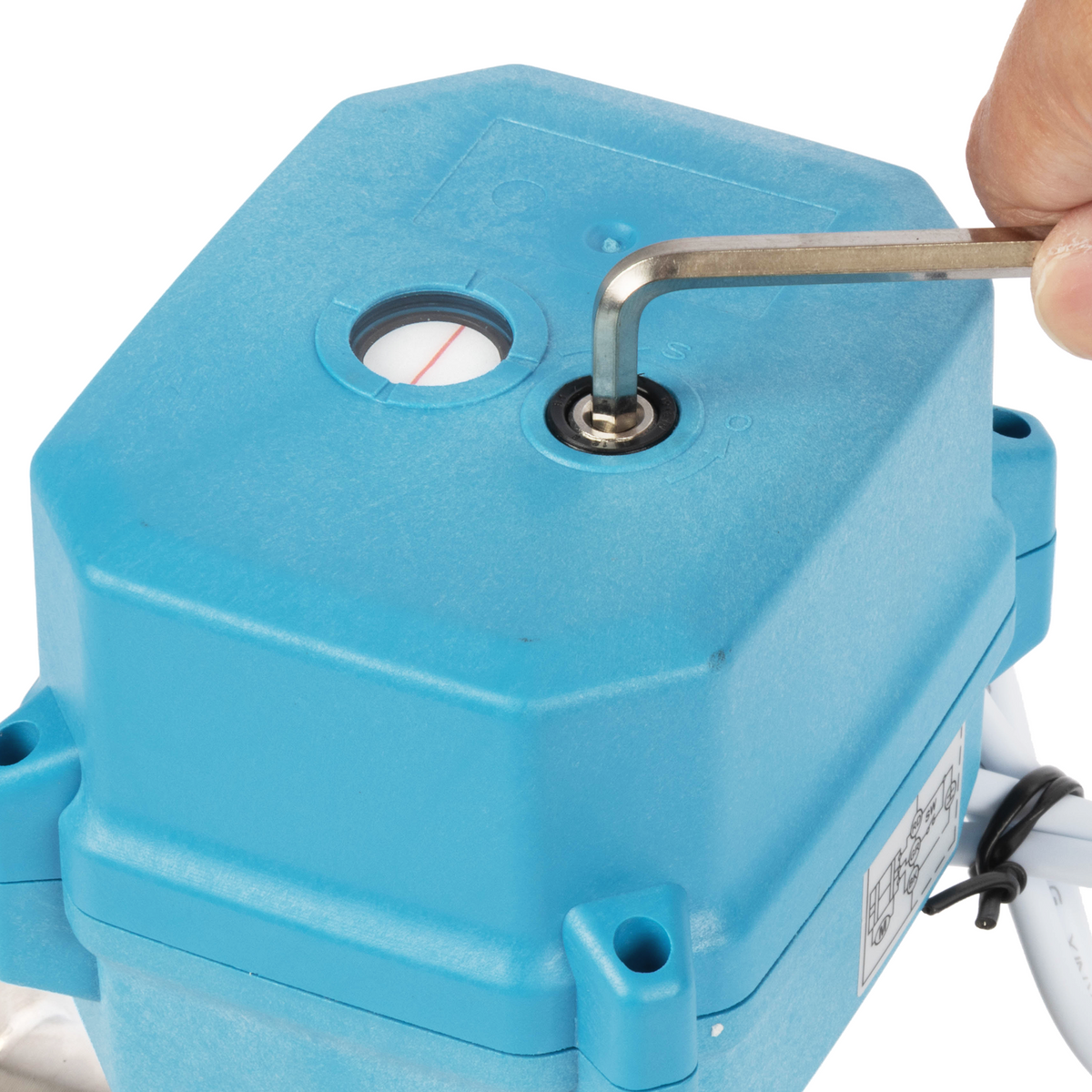

5. Bu modelde manuel geçersiz kılma özelliği var mı?
Evet. Bu valf için manuel geçersiz kılma özelliği belirtilmiştir. Kullanım kılavuzunda ayrıca 70.000 çevrimlik bir kullanım ömrü de belirtilmiştir. Çalıştırma ve bakım için kullanım kılavuzunu takip edin.
Download User Manual (PDF)
