GİRİŞ
Motorlu küresel vanalar, birçok uygulamada hayati öneme sahip bir ekipmandır. Bu model 3-5 saniye içinde açılır ve kapanır ve neredeyse hiç enerji harcamadan yeni konumunda kalır. Bu, motorlu küresel vanalar ile birçok solenoid vana arasındaki önemli bir farktır. Çoğu solenoid vana yeni bir konumdayken sürekli olarak enerjilendirilirken, motorlu küresel vanalar yalnızca açık konumdan kapalı konuma veya tam tersine geçerken enerji harcar.

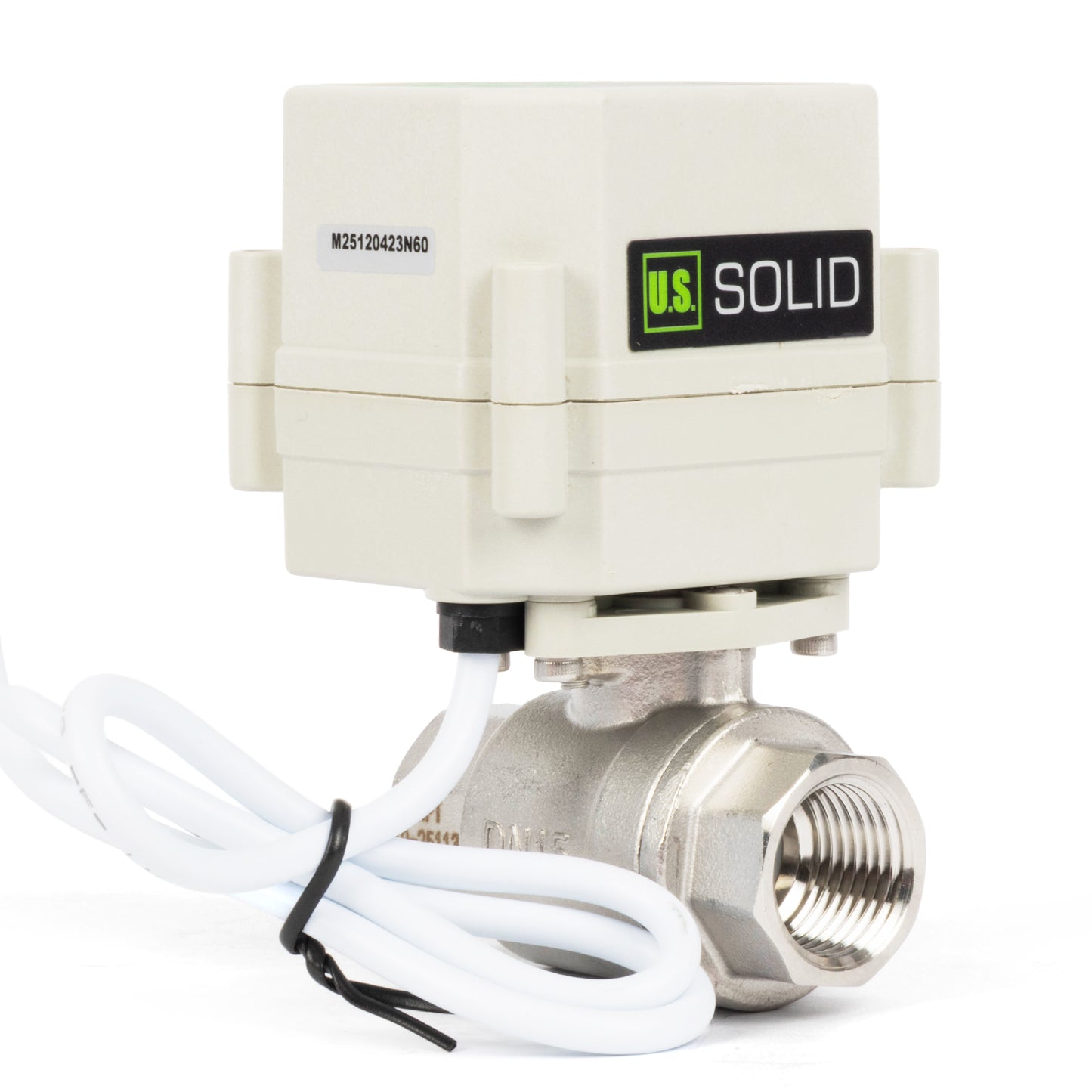

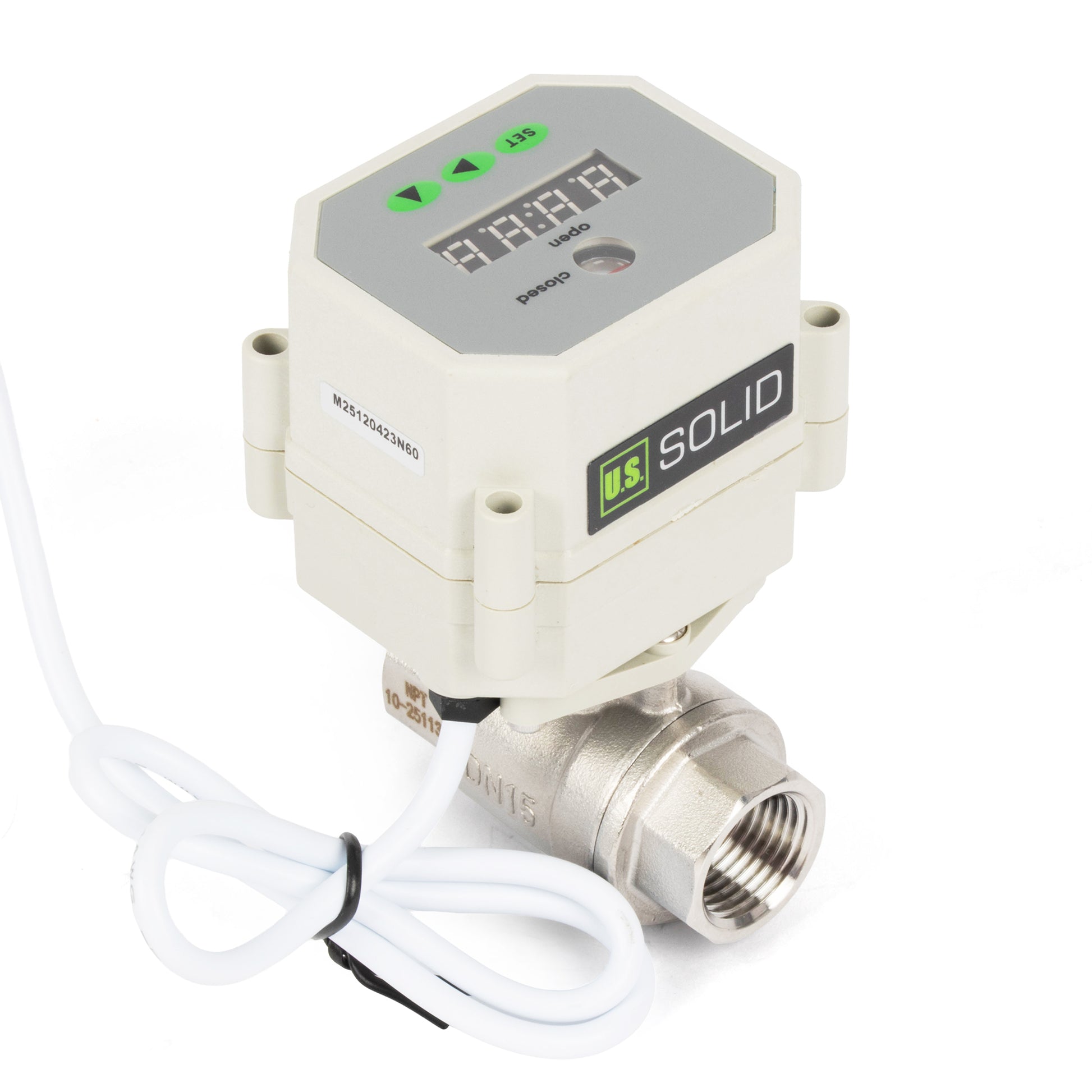

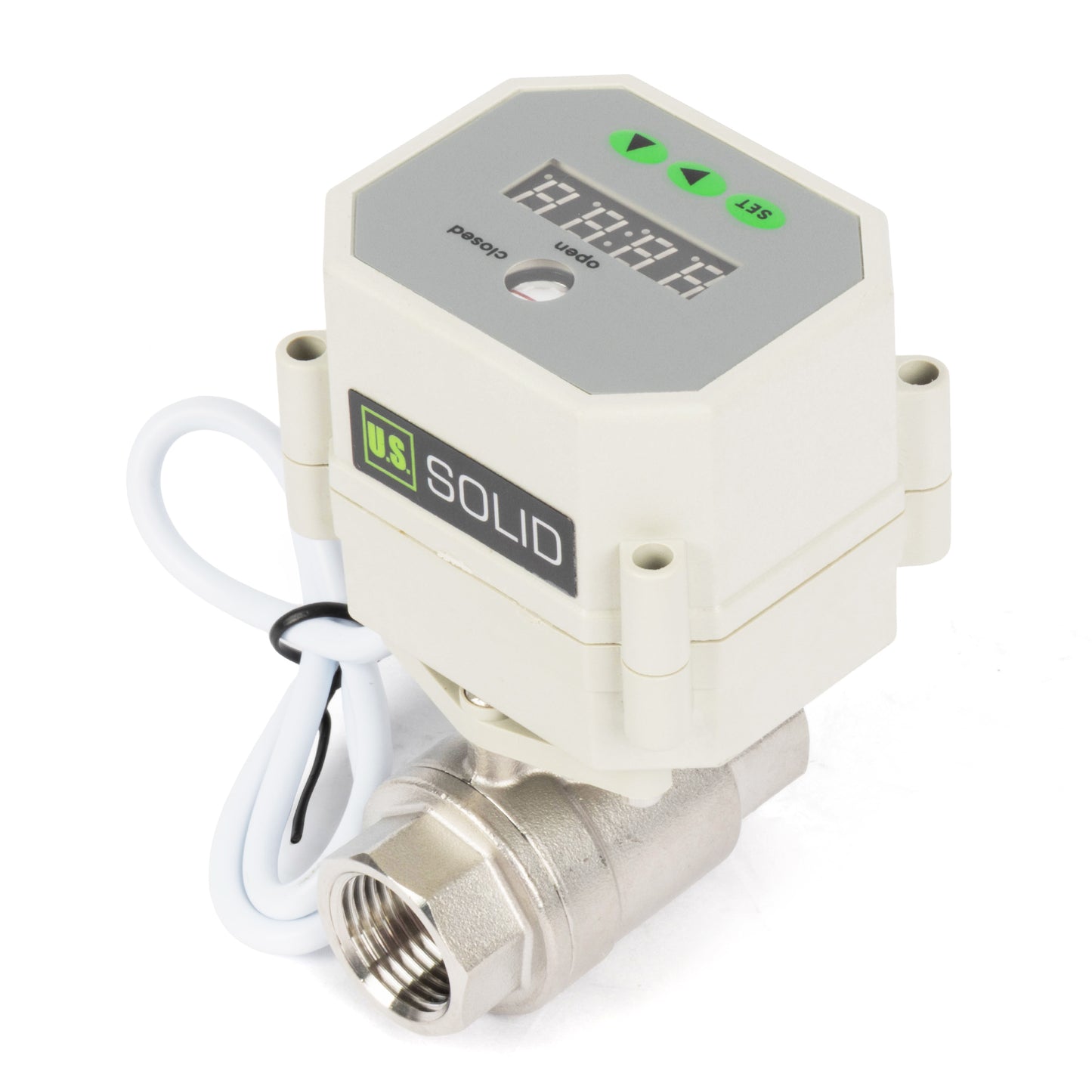

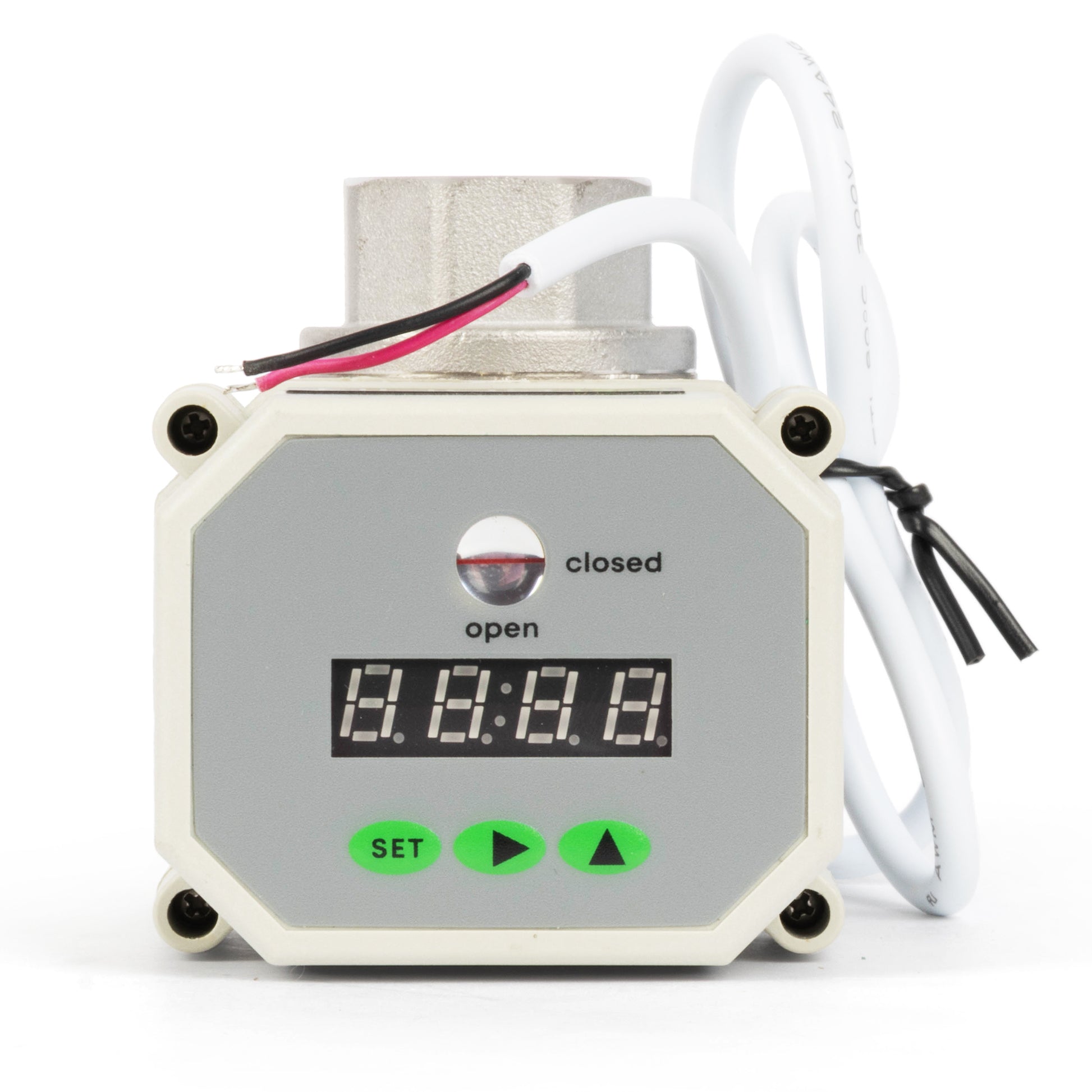

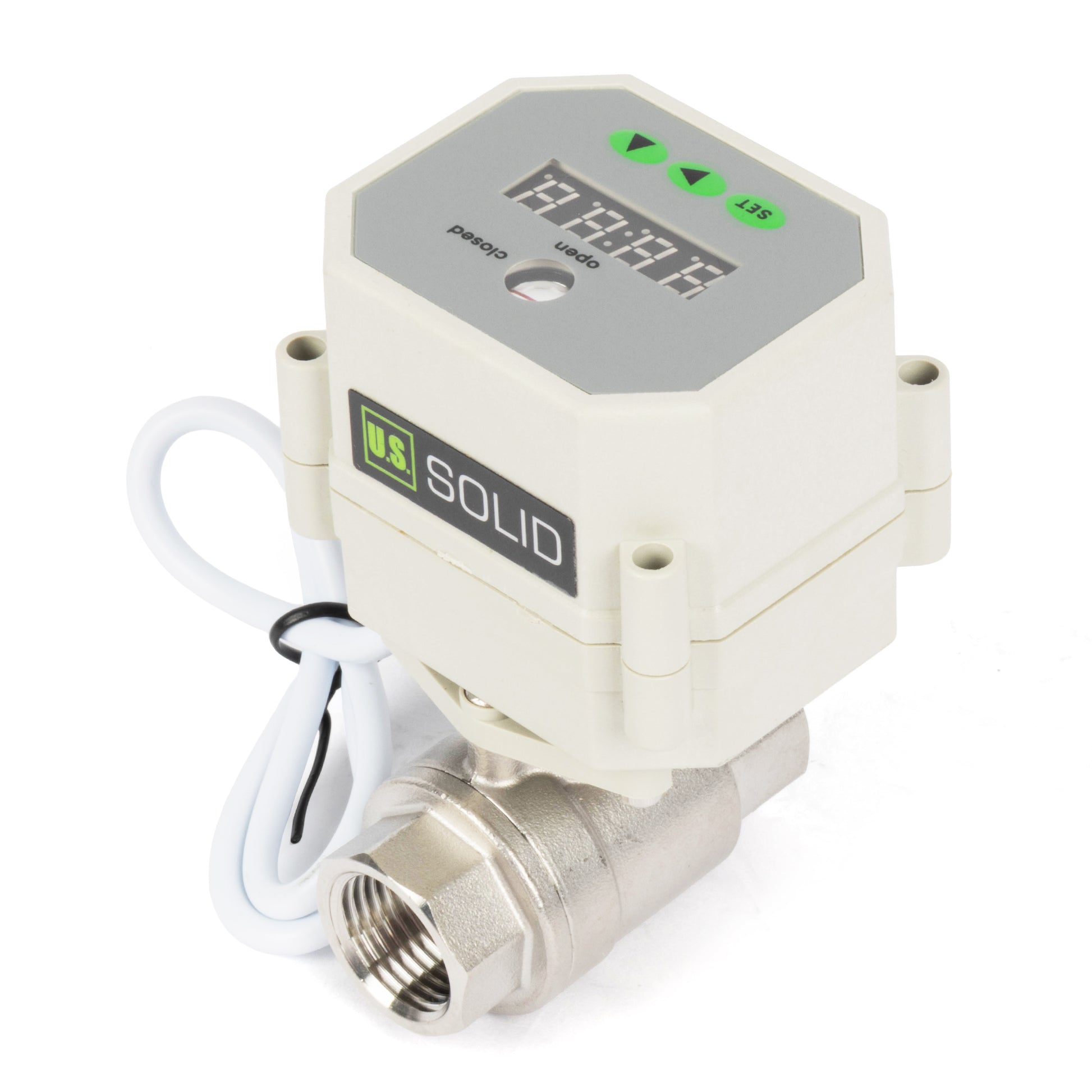

Bu Seri Zamanlayıcılı Tahliye Vanası, sıvı ve hava sistemi kontrolü için endüstriyel sınıf, tamamen otomatik bir çözümdür. Hassas dijital zamanlayıcı ile tasarlanan bu vana, kullanıcıların hem vana açık hem de vana kapalı sürelerini 00:00 ile 99:59:59 arasında özelleştirmesine olanak tanır.
ÖZELLİKLER
UYGULAMALAR
ÇALIŞMA PERFORMANSI
KABLOLAMA SONRASI
KABLOLARI AYIRIN
Özellikler

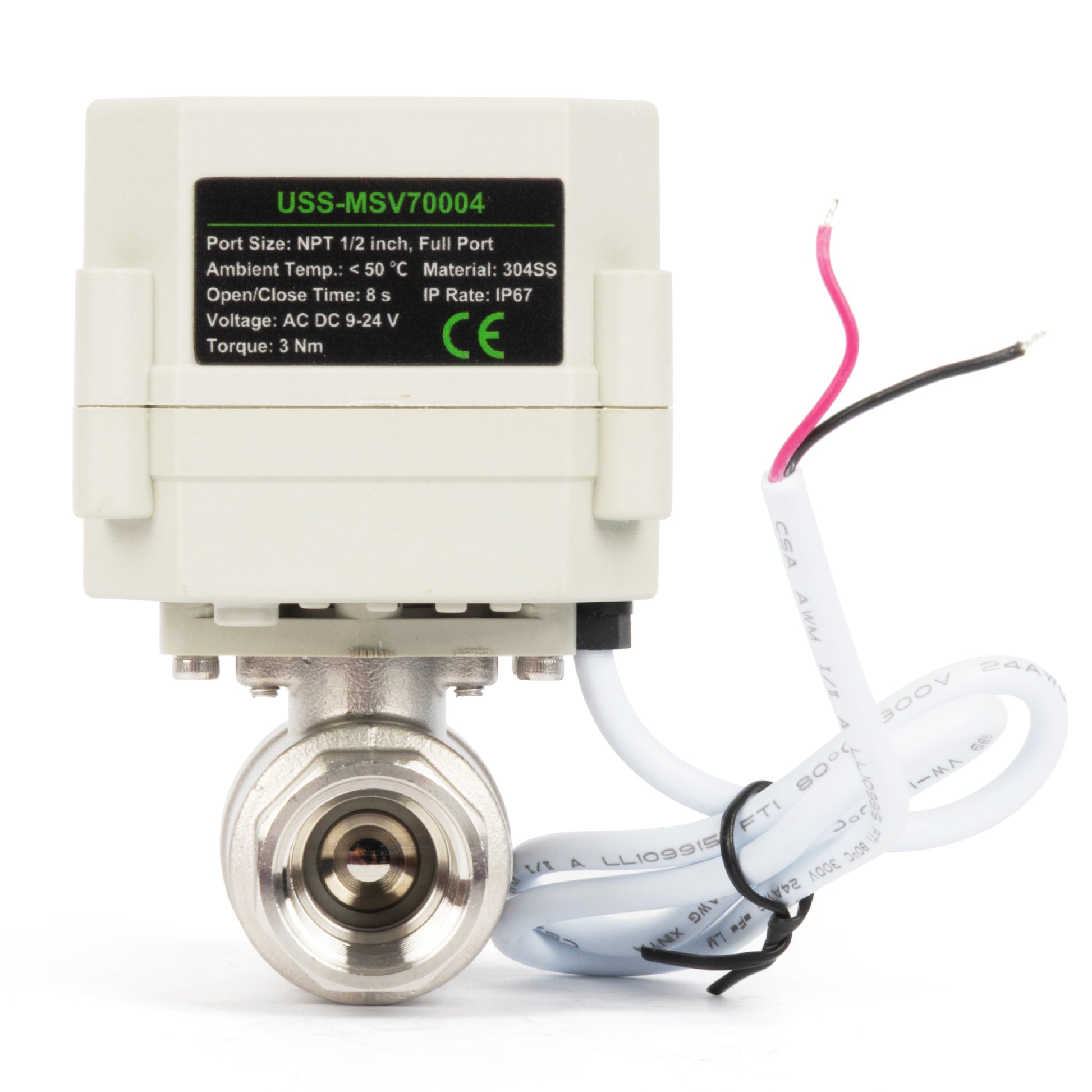

| Model | USS-MSV70004 | Marka | U.S. Solid |
| Boyut | 1/2" | Kablolama Tipi | 2 Kablolu Otomatik Geri Dönüş |
| Vana Malzemesi | SS304 | Muhafaza Derecelendirmesi | IP67 |
| Çalışma Süresi | 3 - 5 Saniye | Çalışma Gerilimi | 9 - 24V AC/DC |
| Maksimum Güç | 5 W | Maksimum Tork | 3 N m |
| Maksimum Orta Basınç | 1,0 MPa | Akış Ortamı için Sıcaklık Aralığı | 2°C ila 90°C |
| Yaşam Beklentisi | >70.000 Döngü | Delik Tipi | Tam dolu |
| İplik Tipi | NPT | Çalışma Durumu | Normalde Kapalı |
| Ortam Sıcaklığı Aralığı | -15°C ila 60°C | Bilyalı Conta | PTFE |
*Tablonun tamamını mobil cihazda görüntülemek için lütfen ekranda sola veya sağa kaydırın.
SSS
1. Bu vananın Su Geçirmezlik Derecesi nedir?
Motorun gövdesi, giriş koruması için IP67 derecesine sahiptir. Kalıcı olarak dış mekanda kurulursa, uzun süreli yağmura maruz kalmayı önlemek için bir barınak altına veya koruyucu bir kutuya yerleştirilmesi önerilir.
2. N.C. (Normalde Kapalı) ve N.O. (Normalde Açık) arasındaki fark nedir?
N.C. vanada, güç olmadan kapalıdır ve enerji verildiğinde açılır. Tersine, N.O. vanada Vana, elektrik verilmediğinde açık kalır ve elektrik verildiğinde kapanarak sıvı veya gaz akışını engeller.
3. Tam Port ve Standart Port arasındaki fark nedir?
Tam port vanada, vananın iç çapı bağlandığı borunun çapıyla aynıdır. Standart port vanada ise vananın iç çapı boru çapından daha küçüktür.
4. Bu içme suyu için kullanılabilir mi?
EVET. Motorlu küresel vana kurşunsuz paslanmaz çelikten üretilmiştir.
5. Otomatik geri dönüş vanaları için, güç kesildiğinde kapanmayı sağlamak üzere elektrik depolama için gereken minimum Açık Kalma Süresi nedir?
Güç kesildiğinde otomatik sıfırlama işlevini sağlamak için, 2 telli otomatik geri dönüşlü motorlu küresel vanalardaki kapasitörü şarj etmek amacıyla cihazı yaklaşık bir dakika boyunca çalıştırmak önemlidir.
6. Bu vana propan için kullanılabilir mi?
Evet, motorlu küresel vanalarımız propan ile kullanım için uygundur.
UYARI
1. 2 telli ters polariteli ve 3 telli modellerde, vana tamamen açık veya kapalıyken enerjisiz kalır. Diğer modeller tamamen açıkken ihmal edilebilir miktarda güç kullanabilir ve 5 telli model, gösterge ışıklarının çalışır durumda kalması için kapalıyken enerji kullanır. Ayrıntılı bilgi için teknik özellikler sayfasına bakın.
2. Bu sayfada gösterilen vanalar manuel olarak çalıştırılmak üzere tasarlanmamıştır. Vanayı manuel olarak açmaya veya kapatmaya çalışmak vanaya zarar verebilir veya yaralanmaya neden olabilir.
3. Yalnızca Otomatik Geri Dönüş Modelleri, elektrik kesintisi durumunda kapalı konuma geri döner. Diğer tüm modeller mevcut konumlarında kalır. Bu bir endişe kaynağıysa, Otomatik Geri Dönüş Modeli satın almayı düşünün.
4. Motorlu küresel vanalar IP67 derecesine sahip olup su püskürtmesine karşı dayanıklı olsa da, uzun süreli dayanıklılık sağlamak için dış mekanlara kalıcı olarak monte edilecekse vananın koruyucu bir muhafaza içine alınması önerilir.
5. Bu vanalar, aşırı ısınma riski olmadan sürekli olarak çalıştırılabilmelerini sağlayan güç sınırlama özellikleriyle tasarlanmıştır. Ancak, güvenli çalışma sağlamak için her zaman doğru kurulumu ve üretici yönergelerine uyulmasını sağlayın.
Vana Özellikleri
Çalışma Durumları:
Normalde Kapalı: Vana, güç kapalıyken kapalıdır ve güç açıkken açılır.
Normalde Açık: Vana, güç kapalıyken açıktır ve güç açıkken kapanır.
Bağlantı Noktası Tipleri:
Tam Bağlantı Noktası: Geniş bir iç geçişe sahiptir ve bu da düşük su akış direncine neden olur.
Standart Bağlantı Noktası: Normal kullanım gereksinimlerini karşılar.
Giriş Koruma Derecesi:
Vanalar IP67 giriş koruma derecesine sahiptir. IP67'deki 6, tam toz geçirmezliği temsil eder. IP67'deki 7, 30 dakika boyunca 1 metreye kadar su altında kalmaya karşı korumayı gösterir. Çeşitli karmaşık ortamlar için uygundur ve güvenilir çalışma sağlamak için toz ve su girişine etkili bir şekilde direnç gösterir.
KABLOLAMA ŞEMALARI
Lütfen dikkat: Güç bağlantısı kesildiğinde otomatik sıfırlama işlevini sağlamak için, 2 telli otomatik geri dönüşlü motorlu küresel vanalardaki kondansatörü şarj etmek amacıyla cihazı yaklaşık bir dakika boyunca çalıştırmak önemlidir.
Kullanım kılavuzunu indirin here.
