Pendahuluan

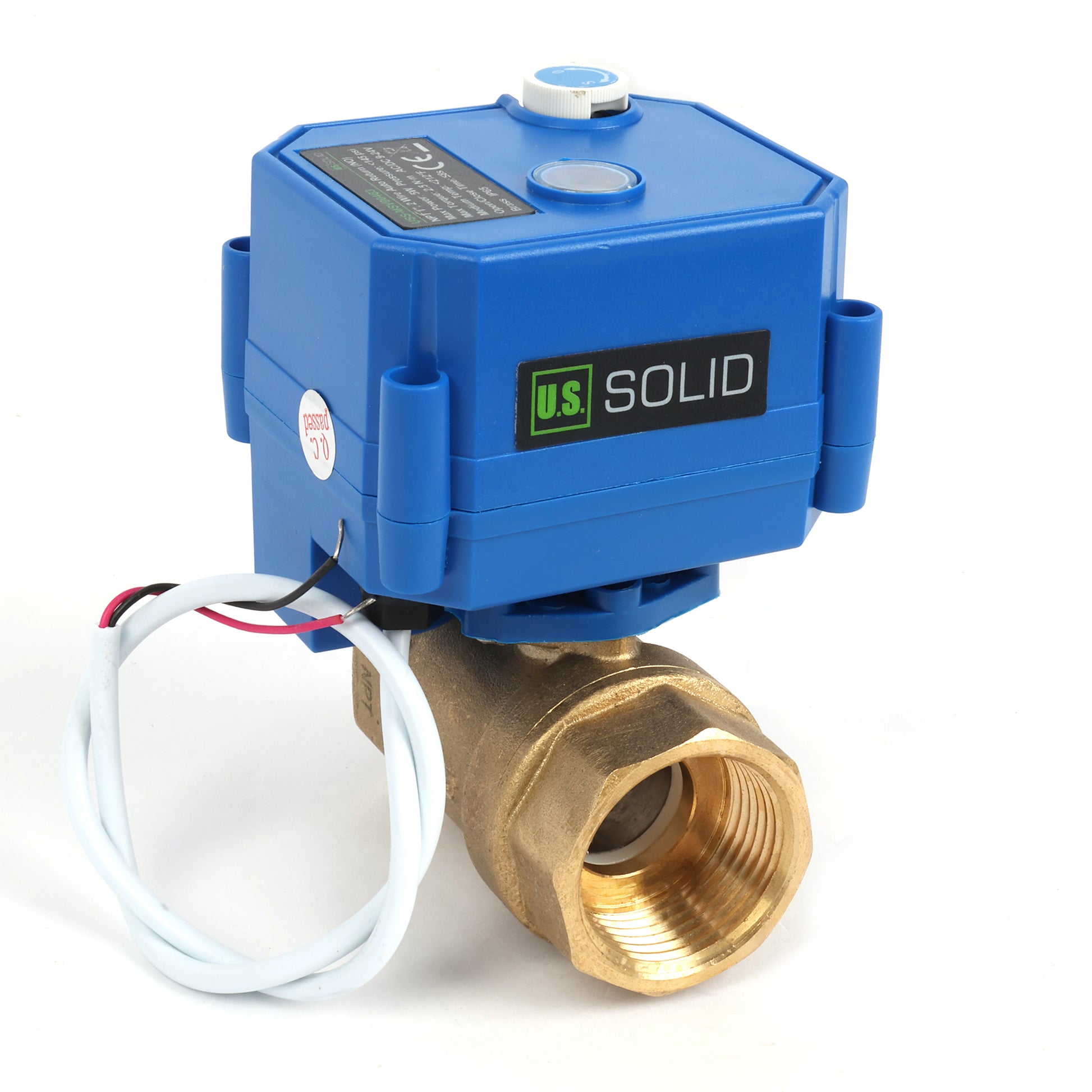

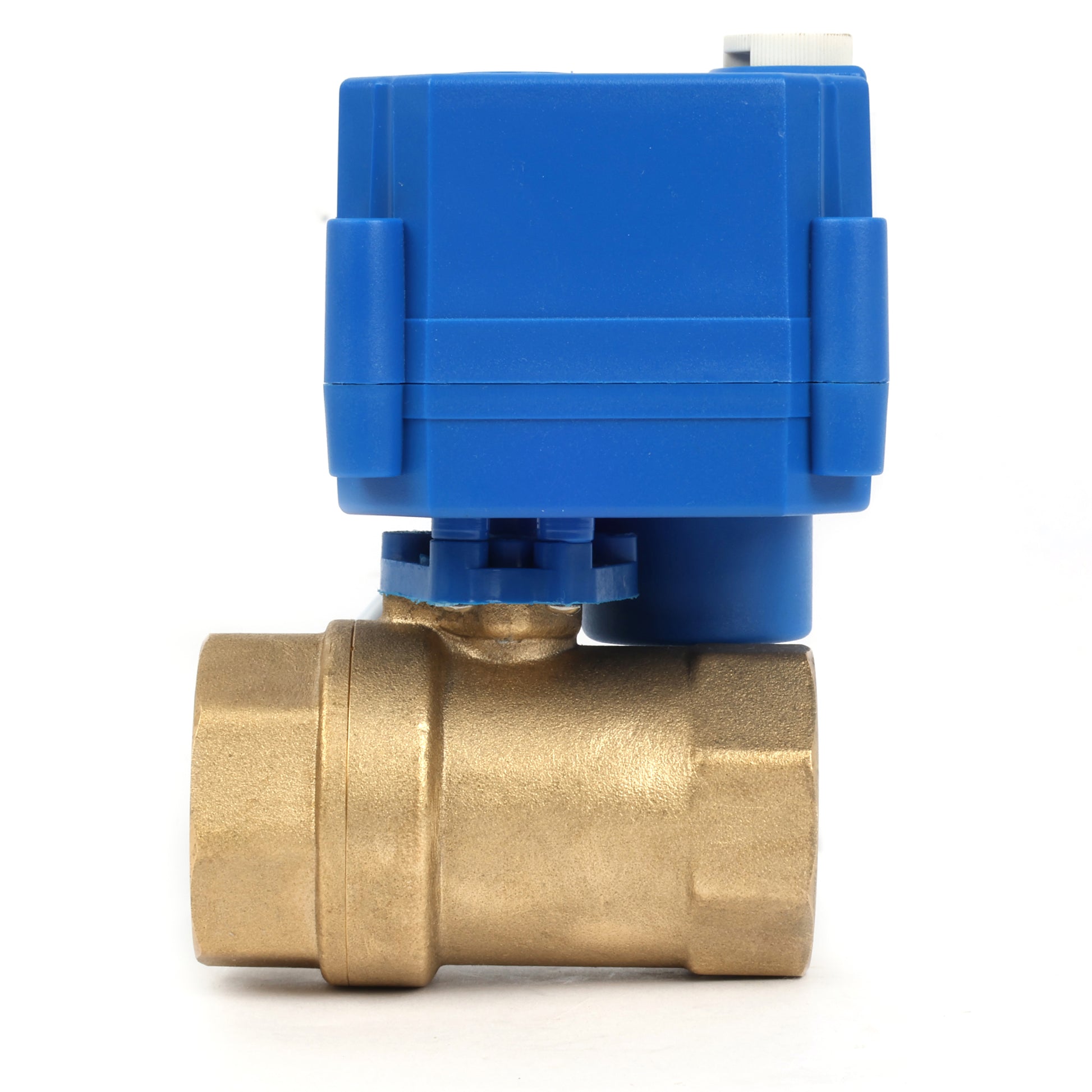

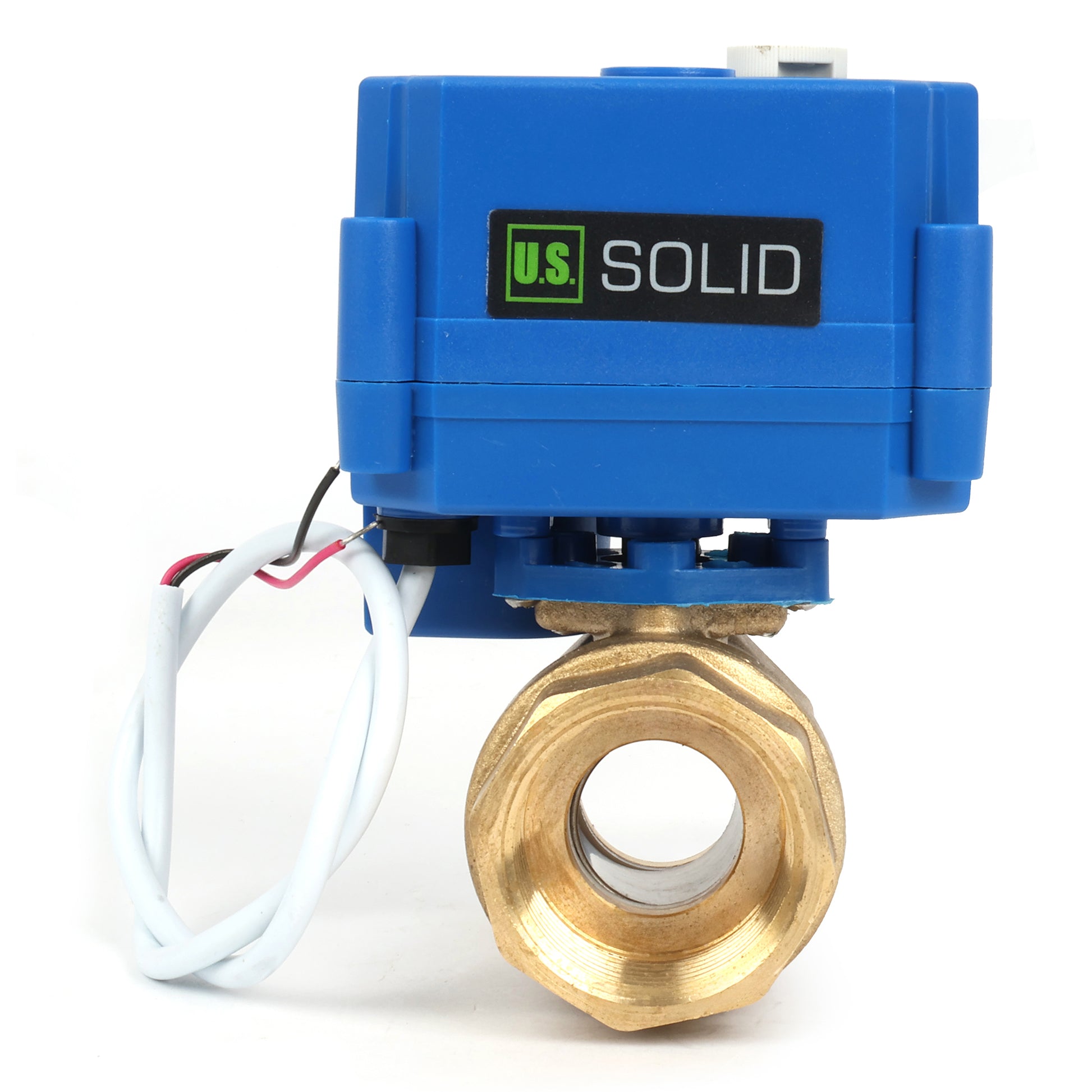

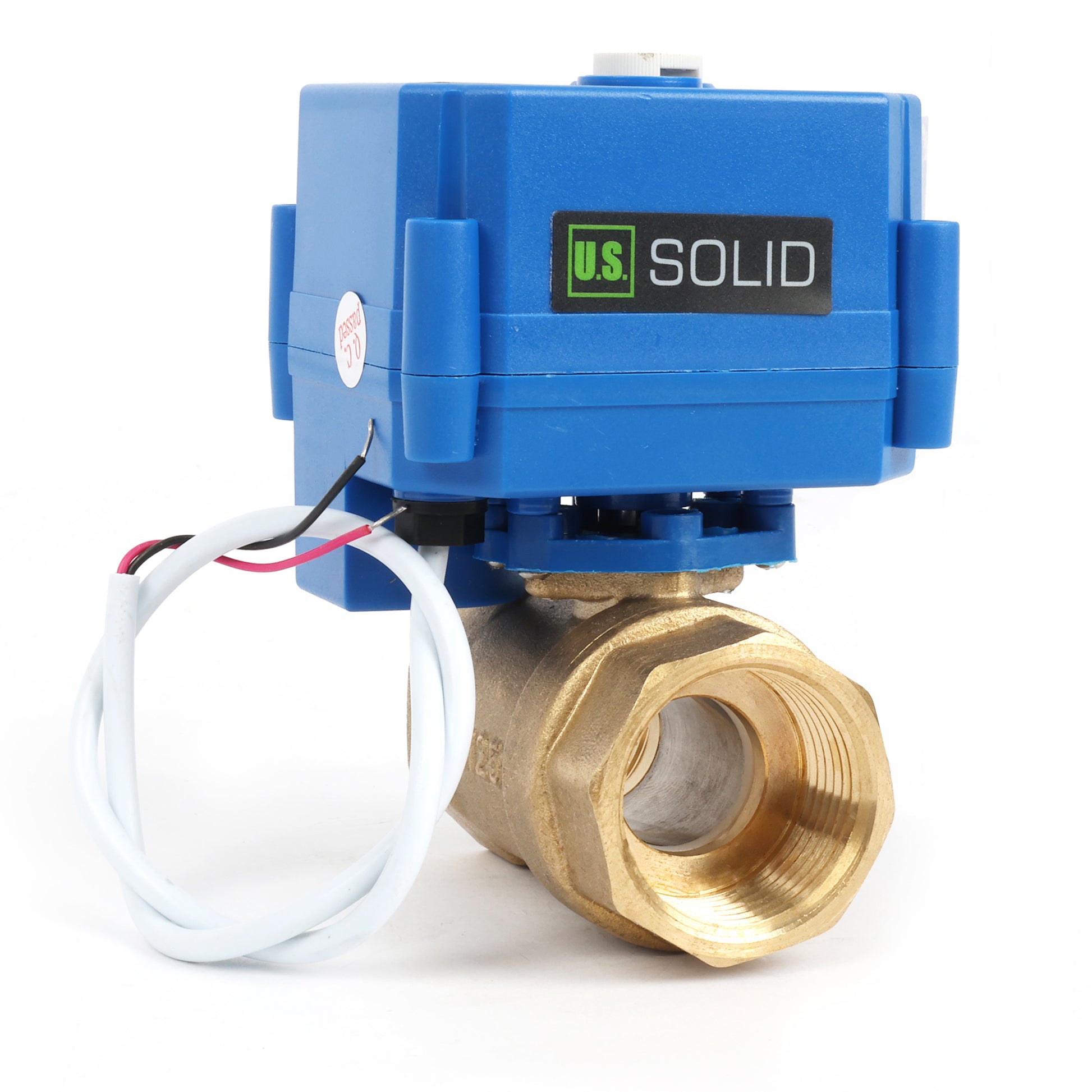

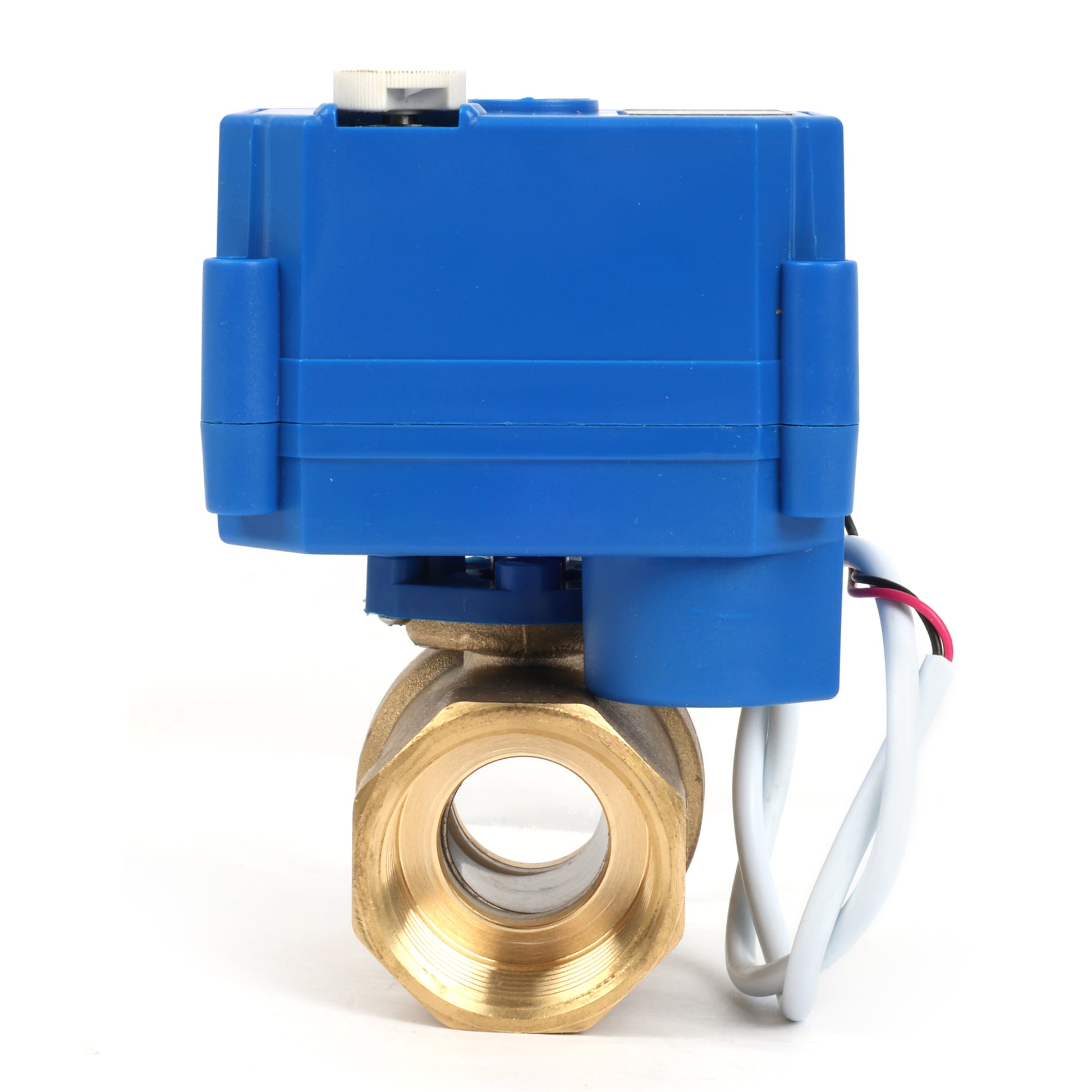

Katup bola bermotor merupakan peralatan vital dalam berbagai aplikasi. Model ini membuka dan menutup dalam 6-8 detik, dan tetap berada di posisi barunya tanpa mengeluarkan energi sama sekali. Inilah perbedaan utama antara katup bola bermotor dan kebanyakan katup solenoid. Kebanyakan katup solenoid terus-menerus diberi energi saat berada di posisi baru, sementara katup bola bermotor hanya mengeluarkan energi saat berubah dari terbuka ke tertutup, atau sebaliknya.
Seri ini dilengkapi fungsi pengembalian otomatis 2-kabel dan dilengkapi dengan fungsi manual, yang memungkinkan pengguna untuk mengubah status katup secara paksa melalui kenop tangan saat listrik padam atau debugging sistem, sehingga menawarkan fleksibilitas operasional dan keamanan darurat yang luar biasa.
Aplikasi
Fitur
- Biasanya Terbuka: Terbuka saat tidak ada daya, menutup saat ada daya.
- NPT / G Threading: NPT (National Pipe Taper) dan G (BSPP) untuk mengakomodasi beragam spesifikasi global, memastikan segel yang aman dengan teflon tape.

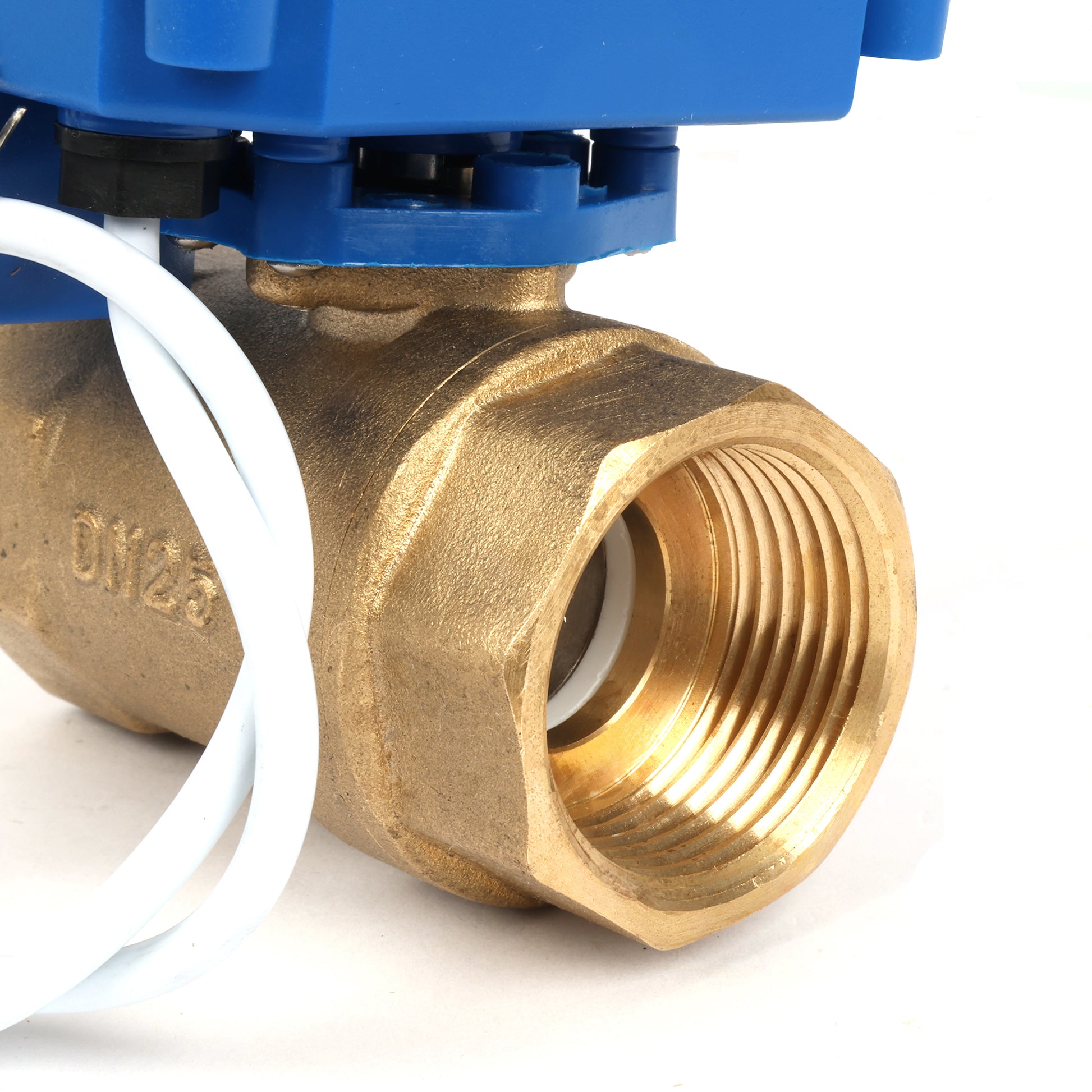

- Material Badan Katup: Terbuat dari kuningan. Tidak cocok untuk aplikasi air minum, namun menawarkan kinerja yang sebanding dengan baja tahan karat dengan biaya lebih rendah.
- 9V-24V AC/DC: Bekerja efektif di seluruh rentang tegangan, katup bola bermotor ini akan membuka atau menutup katup dalam 6-8 detik.
- 2 Kabel Pengembalian Otomatis: Koneksi dua kabel sederhana, secara otomatis kembali ke kondisi aman saat daya dimatikan.
- Fungsi Manual: Memungkinkan aktuasi darurat melalui kenop tangan khusus, memastikan katup dapat dibuka atau ditutup dengan cepat tanpa daya listrik.
Panduan Pengguna
Untuk mempelajari cara menggunakan produk ini, silakan merujuk ke user manual atau tutorial video.
Data Teknis
| Model | USS-MSV00463 | Ukuran Port | 1" | ||
| Jenis Benang | NPT/G | Bahan Tubuh | Kuningan | ||
| Torsi Maksimum | 2,5 N·m | Jenis Pengkabelan | Pengembalian Otomatis 2 Kawat | ||
| Mode Operasi | Biasanya Terbuka | Bukaan Aliran | 20 mm | ||
| Jenis Lubang | Port Standar | Gasket/Diafragma/Segel | PTFE | ||
| Waktu Operasional | ≤8 detik | Tegangan Terukur | Tegangan AC/DC 9-24V | ||
| Peringkat IP | IP65 | Daya Maksimum | 5W | ||
| Suhu Operasional | 32℉-194℉ (0℃-90℃) | Harapan Hidup | 80.000 hingga 100.000 Siklus | ||
| Tekanan Sedang Maksimum | 145 PSI (1,0 Mpa) | Media yang Cocok | Air, udara, minyak dan gas | ||
| Berat Kotor | 1,5 pon | Dimensi Pengepakan | Ukuran 3,54"x3,54"x4,53" | ||
*Untuk melihat tabel lengkap di ponsel, silakan geser ke kiri atau kanan pada layar.
FAQ
Soal 1: Apa perbedaan antara N.C. (Normally Closed) dan N.O. (Normally Open)?
- Normally Closed (NC): Katup tetap tertutup saat daya mati, dan hanya terbuka saat diberi energi. Ideal untuk aplikasi tertutup yang aman dari kegagalan.
- Normally Open (NO): Katup tetap terbuka saat daya mati, dan hanya menutup saat diberi energi. Ideal untuk aplikasi terbuka yang aman dari kegagalan.
Masalah 2: Apa perbedaan antara Port Penuh dan Port Standar?
- Port Penuh: Sesuai dengan diameter pipa, hambatan aliran minimal, ideal untuk aliran tinggi dan penurunan tekanan rendah.
- Port Standar: Lebih kecil dari diameter pipa, resistansi lebih tinggi, cocok untuk kebutuhan aliran dan tekanan umum.
Masalah 3: Bisakah ini digunakan untuk Air Minum?
TIDAK. Katup bola bermotor ini terbuat dari kuningan, yang mengandung timbal, tidak boleh digunakan untuk air minum.
Masalah 4: Untuk katup balik otomatis, berapa waktu On-Time minimum yang diperlukan untuk kelistrikan? Penyimpanan untuk memungkinkan penutupan saat daya mati?
Untuk memastikan fungsi pengaturan ulang otomatis saat daya terputus, penting untuk menyalakan perangkat selama kurang lebih satu menit untuk mengisi kapasitor pada katup bola bermotor 2-kabel dengan sistem pengembalian otomatis.
Masalah 5: Bagaimana cara memasang katup bola bermotor 2-kabel dengan sistem pengembalian otomatis?

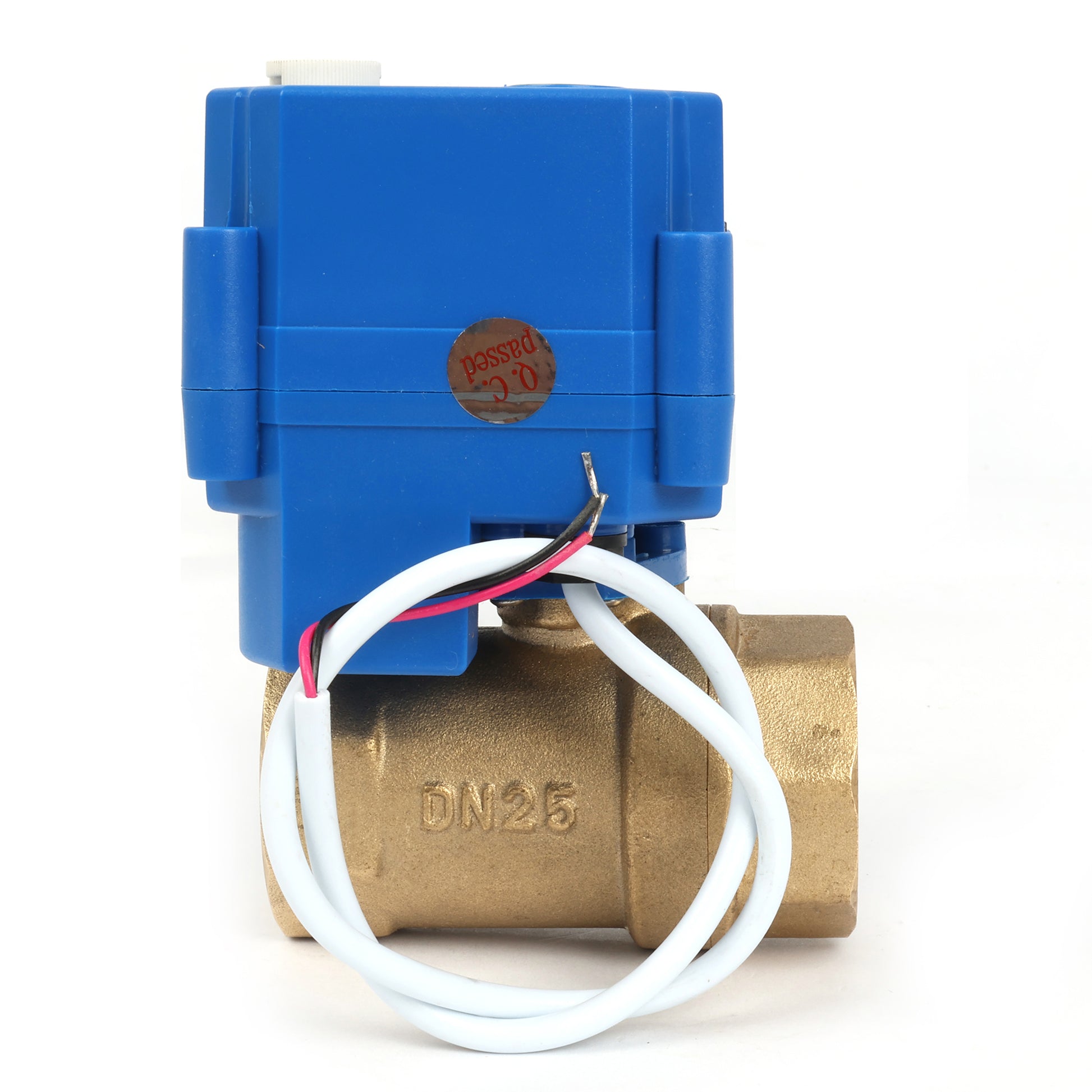

Hubungkan kabel merah ke kutub positif (+) dan kabel hitam ke kutub negatif (-) untuk membuka katup. Melepaskan salah satu kabel akan menutup katup.
Fungsi Manual
Garis merah

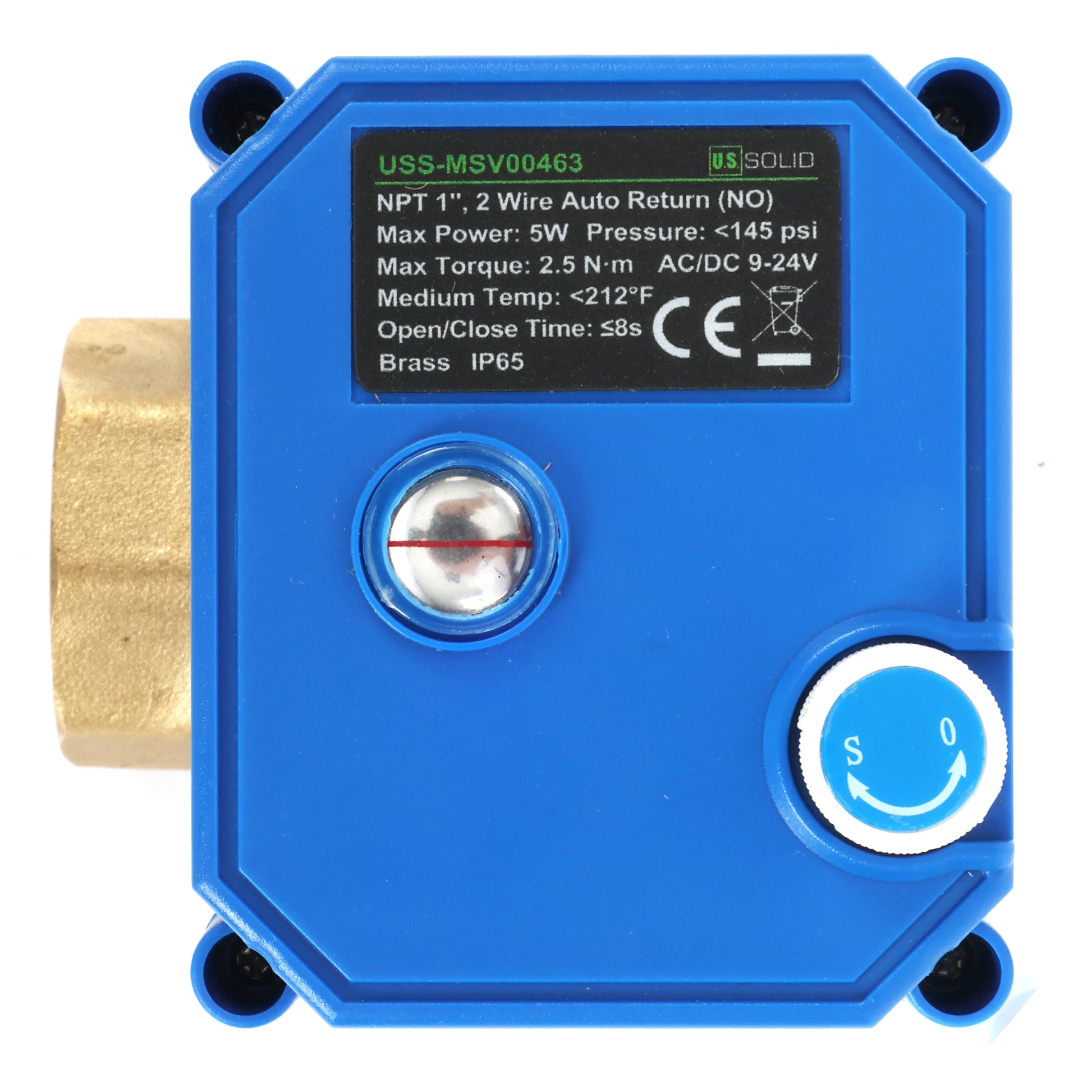

Katup tertutup sepenuhnya ketika garis merah pada indikator posisi ② menunjuk ke "TERTUTUP" (vertikal terhadap pipa). Demikian pula, katup terbuka sepenuhnya ketika menunjuk ke "TERBUKA" (sejajar dengan pipa).
Langkah-langkah
- Sebelum pengoperasian manual, pastikan katup dalam keadaan mati.
- Pertama, tarik roda tangan perlahan ke atas. Pada titik ini, memutarnya akan membuka atau menutup saluran. Anda akan merasakan sedikit terangkatnya batang saat menarik ke atas; jika tidak dapat diangkat, coba putar untuk menyesuaikan posisinya.
- Jangan gunakan tenaga yang berlebihan. Saat memutar, perhatikan garis merah pada jendela indikator untuk menghindari pengoperasian yang berlebihan.
- Setelah menyelesaikan pengoperasian manual, tekan roda tangan ke bawah untuk memastikan pengoperasian normal fungsi elektrik.
Tindakan Pencegahan
- Untuk model 2-kawat polaritas terbalik dan 3-kawat, katup akan dimatikan saat terbuka penuh atau tertutup. Model lain mungkin menggunakan daya yang sangat kecil saat terbuka penuh, dan model 5-kawat menggunakan energi saat tertutup untuk menjaga lampu indikator tetap menyala. Lihat lembar spesifikasi untuk informasi selengkapnya.
- Hanya Model Auto Return yang akan kembali ke posisi tertutup jika terjadi pemadaman listrik. Semua model lain akan tetap berada di posisi semula. Jika hal ini menjadi perhatian, pertimbangkan untuk membeli Model Auto-Return.
- Katup ini dirancang dengan fitur pembatas daya, yang memungkinkannya untuk terus-menerus dinyalakan tanpa risiko panas berlebih. Namun, selalu pastikan pemasangan yang benar dan kepatuhan terhadap panduan produsen untuk menjaga keamanan pengoperasian.
*Penting: Tanda centang (√) hanya menunjukkan kesesuaian bersyarat; tanda silang (×) menunjukkan ketidakcocokan total.
