Pendahuluan
Seri katup bola bermotor 3 arah UPVC ini menyediakan solusi alternatif untuk katup bola berulir kuningan/stainless steel standar kami yang saat ini tersedia. Berbeda dari sambungan berulir NPT/G, seri ini mengadopsi ujung soket standar AS & sambungan union, menyeimbangkan kinerja penyegelan yang stabil dengan kemudahan pembongkaran dan perawatan yang cepat. Untuk standar sambungan lainnya, silakan hubungi layanan pelanggan kami.
Model ini menggunakan metode kontrol pengembalian otomatis 2-kawat. Tidak seperti katup 2 arah, posisi OFF pada katup 3 arah tidak hanya berarti tertutup sepenuhnya; sebaliknya, posisi ON dan OFF sesuai dengan jalur aliran yang berbeda. Saat daya hilang, model pengembalian otomatis ini kembali ke jalur aliran OFF default-nya. Penggantian manual juga disertakan untuk digunakan selama pemadaman listrik. Semua model dalam seri ini memiliki segel EPDM untuk kinerja yang andal.
Seri katup 3 arah ini menawarkan konfigurasi tipe L dan tipe T (2 pilihan untuk tipe T: T1/T2). Harap perhatikan perbedaannya saat membeli dan lihat gambar utama untuk detail jenis jalur aliran.
Aplikasi
Fitur
- Ujung Union & Soket: Berbeda dari sambungan ulir NPT/G standar, sambungan ini menggunakan perekat soket untuk penyegelan dan mengintegrasikan struktur berulir, menyeimbangkan stabilitas sambungan dengan kebutuhan pembongkaran dan perawatan yang cepat.
- Fungsi Manual: Dilengkapi dengan kunci heksagonal sebagai standar; memungkinkan pengoperasian katup manual selama pemadaman listrik. "O" = ON, "S" = OFF.
- Jendela Indikator: Tanda terukir bawaan langsung menunjukkan status ON/OFF katup. Panah eksternal yang menunjuk ke "0" berarti OFF; menunjuk ke "90" berarti ON.
- Bahan Premium: Badan katup terbuat dari UPVC dengan segel EPDM, memenuhi persyaratan pengoperasian umum.
- Pengembalian Otomatis 2-Kawat: Menggunakan konfigurasi pengembalian otomatis 2-kawat. Untuk katup 3 arah, ON dan OFF sesuai dengan jalur aliran yang berbeda; ketika daya hilang, katup secara otomatis kembali ke jalur aliran OFF default-nya.
Panduan Pengguna
Untuk mempelajari cara menggunakan produk ini, silakan lihat user manual.
Data Teknis
| Ukuran Port | 1/2" | Model | USS-MSV601 |
| Pelabuhan | 3 Arah, Tipe L | Benang | Tidak ada benang |
| Koneksi | Ujung Sambungan & Soket | Daya Maksimum | 36W |
| Diameter Dalam Soket | 21,3 mm (Standar AS) | Dengan Kunci Heksagonal | Ya |
| Pengkabelan | Pengembalian Otomatis 2 Kabel | Fungsi Manual | Ya |
| Fungsi umpan balik sinyal | TIDAK | Jendela Indikator | Ya |
| Bahan Tubuh | UPVC | Posisi Normal | Jalur Aliran Default MATI |
| Bahan Segel | EPDM | Kisaran Suhu (Sedang) | 33,8℉ hingga 104℉ |
| Tegangan Kerja | DC 24V | Waktu Tutup/Buka | 10-12 tahun |
| Torsi Maksimum | 20 N·m | Tekanan Maksimum | 232 psi |
| Harapan Hidup | 20.000 Siklus | Peringkat IP | IP65 |
| Ukuran Paket | 9,1"×7,1"×4,7" | Berat Kotor | 2,9 pon |
*Untuk melihat tabel lengkap di perangkat seluler, silakan geser ke kiri atau kanan pada layar.
Pengembalian Otomatis 2-Kawat

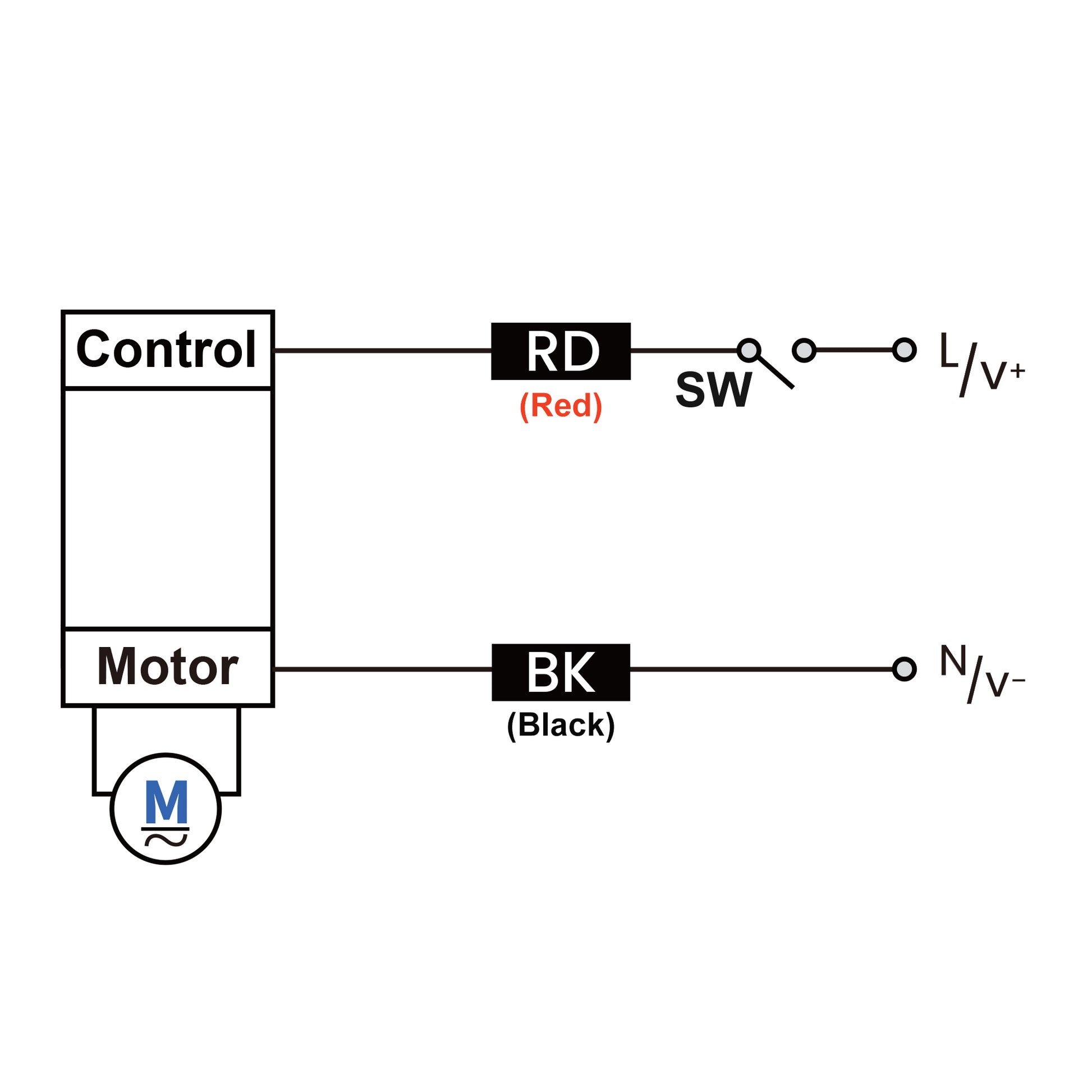

Model ini menggunakan metode pengkabelan pengembalian otomatis 2-kawat. Untuk katup 3-arah, posisi ON dan OFF sesuai dengan jalur aliran yang berbeda. Saat daya diberikan, katup beralih ke jalur aliran ON; saat daya hilang atau terputus, katup secara otomatis kembali ke jalur aliran OFF default.
- Untuk versi dasar tanpa umpan balik sinyal, abaikan saja sambungan kabel sinyal yang ditunjukkan pada diagram.
- Kode Warna Kabel: BK (Hitam), RD (Merah), YW (Kuning), WT (Putih), BU (Biru), GN (Hijau), dan OG (Oranye).
- Untuk kinerja reset otomatis yang andal, berikan daya pada katup setidaknya selama 60 detik (≥60s) selama pengoperasian pertama atau setelah pemadaman listrik yang lama.
- Sebelum pengoperasian manual, putuskan daya dan tunggu sebentar hingga aktuator melepaskan muatan.
FAQ
Masalah 1: Apa yang unik dari metode penyambungan katup bola ini?
Ukuran yang lebih besar dari seri katup bola kami (1-1/4", 1-1/2", dan 2") dilengkapi standar dengan Port Ujung Soket untuk perekat semen pelarut dan Struktur Union untuk pemasangan dan perawatan yang lebih mudah, bukan sambungan berulir umum seperti NPT atau G.
Desain union ini memungkinkan badan katup dipasang atau dilepas dengan lebih mudah untuk perawatan atau penggantian, tanpa memotong pipa atau memutar badan katup itu sendiri.
Soket pipa dibuat sesuai dengan standar AS. Harap dicatat bahwa Diameter Dalam Soket (I.D.) dapat bervariasi menurut standar nasional bahkan untuk ukuran nominal yang sama, seperti 1-1/4". Untuk standar sambungan lainnya, termasuk Standar Inggris, Standar Industri Jepang, atau lainnya, silakan hubungi tim layanan pelanggan kami.
Masalah 2: Apakah katup 3 arah memiliki status normally open atau normally closed?
Untuk katup 3 arah, ON dan OFF harus dipahami sebagai dua posisi jalur aliran yang berbeda, bukan hanya normally open atau normally closed. Setiap posisi ON/OFF sesuai dengan jalur aliran tertentu. Untuk model auto-return, katup kembali ke jalur aliran OFF default-nya ketika daya hilang.
Masalah 3: Bagaimana cara memilih jenis jalur aliran 3 arah yang tepat?

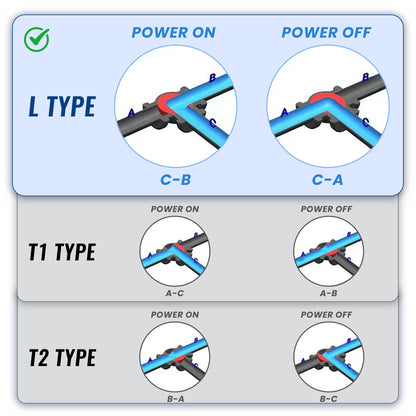

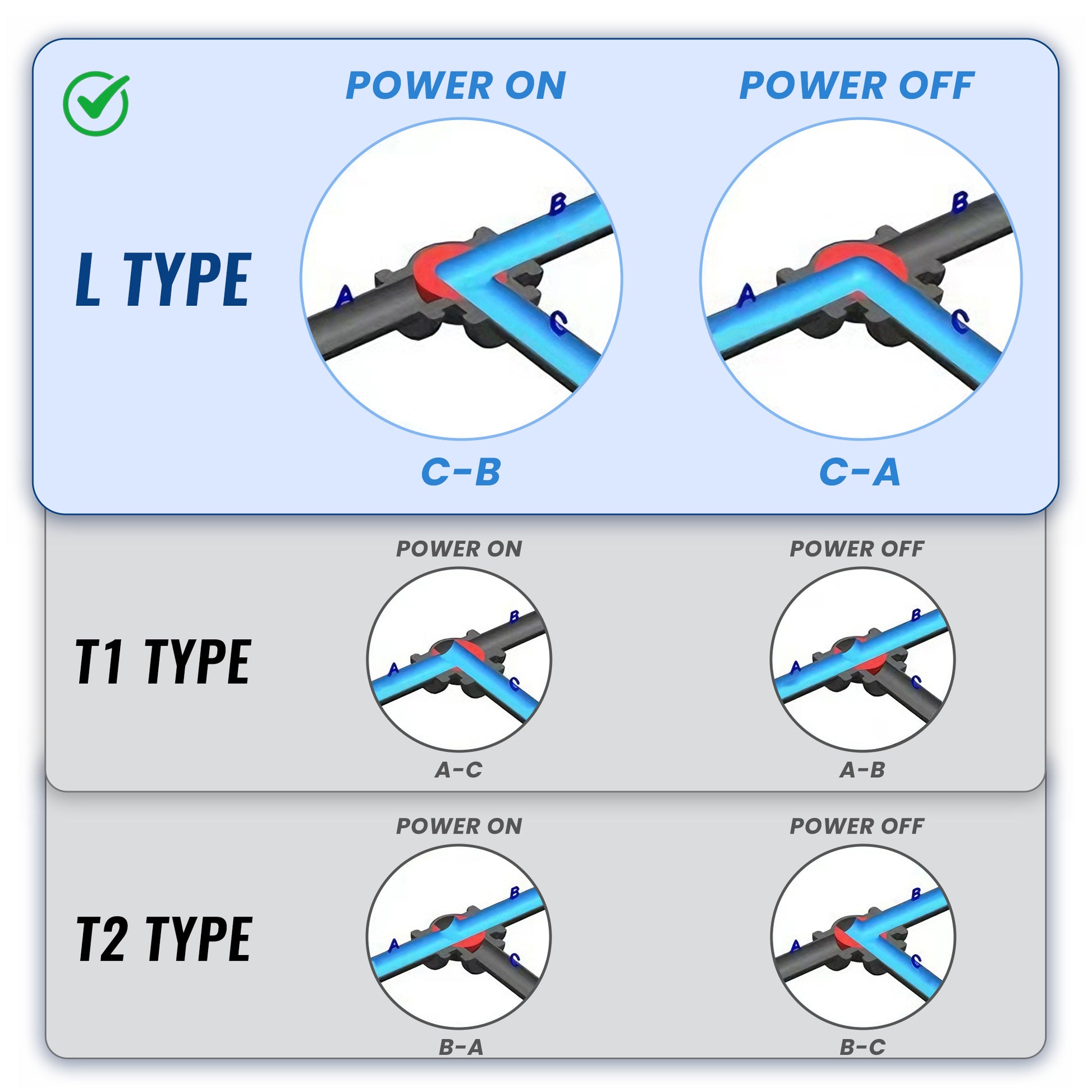

Katup bola listrik 3 arah ini tersedia dalam tiga konfigurasi jalur aliran: tipe L, tipe T T1, dan tipe T T2. Diagram menunjukkan jalur aliran yang sesuai untuk setiap konfigurasi ketika katup berada pada posisi ON dan OFF.
Harap dicatat bahwa ON dan OFF masing-masing sesuai dengan jalur aliran yang berbeda. Untuk instruksi pemasangan kabel khusus untuk model Anda, silakan lihat bagian Skema Pemasangan Kabel. Sambungan seperti C-B berarti kedua port terbuka satu sama lain, bukan arah aliran tetap.
Masalah 4: Tindakan pencegahan apa yang berlaku untuk model pengembalian otomatis?
Katup bola pengembalian otomatis memerlukan durasi penyalaan daya minimal 60 detik (≥60s). Langkah ini wajib dilakukan selama pengoperasian pertama atau setelah pemadaman listrik yang lama untuk memastikan kinerja pengaturan ulang otomatis yang andal. Sebelum menggunakan pengoperasian manual, selalu putuskan daya terlebih dahulu. Untuk model pengembalian otomatis, harap tunggu sebentar setelah daya terputus sebelum pengoperasian manual, karena aktuator membutuhkan waktu untuk melepaskan tekanan; jika tidak, katup mungkin sulit diputar secara manual.
Masalah 5: Apakah model ini dilengkapi dengan fungsi manual?
Ya. Fungsi pengoperasian manual memungkinkan Anda untuk mengontrol posisi katup selama pemadaman listrik. Kunci heksagonal disertakan bersama katup untuk tujuan ini.
Daya harus dimatikan sebelum pengoperasian manual. Putar katup sesuai dengan indikator "O" dan "S": "O" = ON, "S" = OFF. Katup harus diputar sepenuhnya ke posisi ON atau OFF; jangan biarkan di posisi tengah, karena ini dapat merusak katup. Untuk model pengembalian otomatis, tunggu beberapa saat setelah mematikan daya sebelum pengoperasian manual.
Masalah 6: Bagaimana cara membaca jendela indikator?
Panah eksternal menunjukkan posisi katup. Ketika panah menunjuk ke "0", katup berada di posisi OFF; ketika menunjuk ke "90", katup berada di posisi ON.
Masalah 7: Apa itu sambungan Union?
Sambungan Union adalah struktur katup yang dapat dilepas yang memungkinkan badan katup dilepas lebih mudah untuk perawatan atau penggantian tanpa memotong pipa. Pada produk ini, ujung sambungan pipa adalah port Socket End yang dirancang untuk pengikatan semen pelarut.
Masalah 8: Apa yang perlu diperhatikan tentang empat metode kontrol utama?
Harap perhatikan jenis kabel saat membeli. Hanya model pengembalian otomatis yang akan secara otomatis kembali ke jalur aliran OFF default saat daya hilang. Metode kontrol lainnya tidak secara otomatis diatur ulang setelah daya hilang dan akan tetap berada di jalur aliran saat ini.
