소개

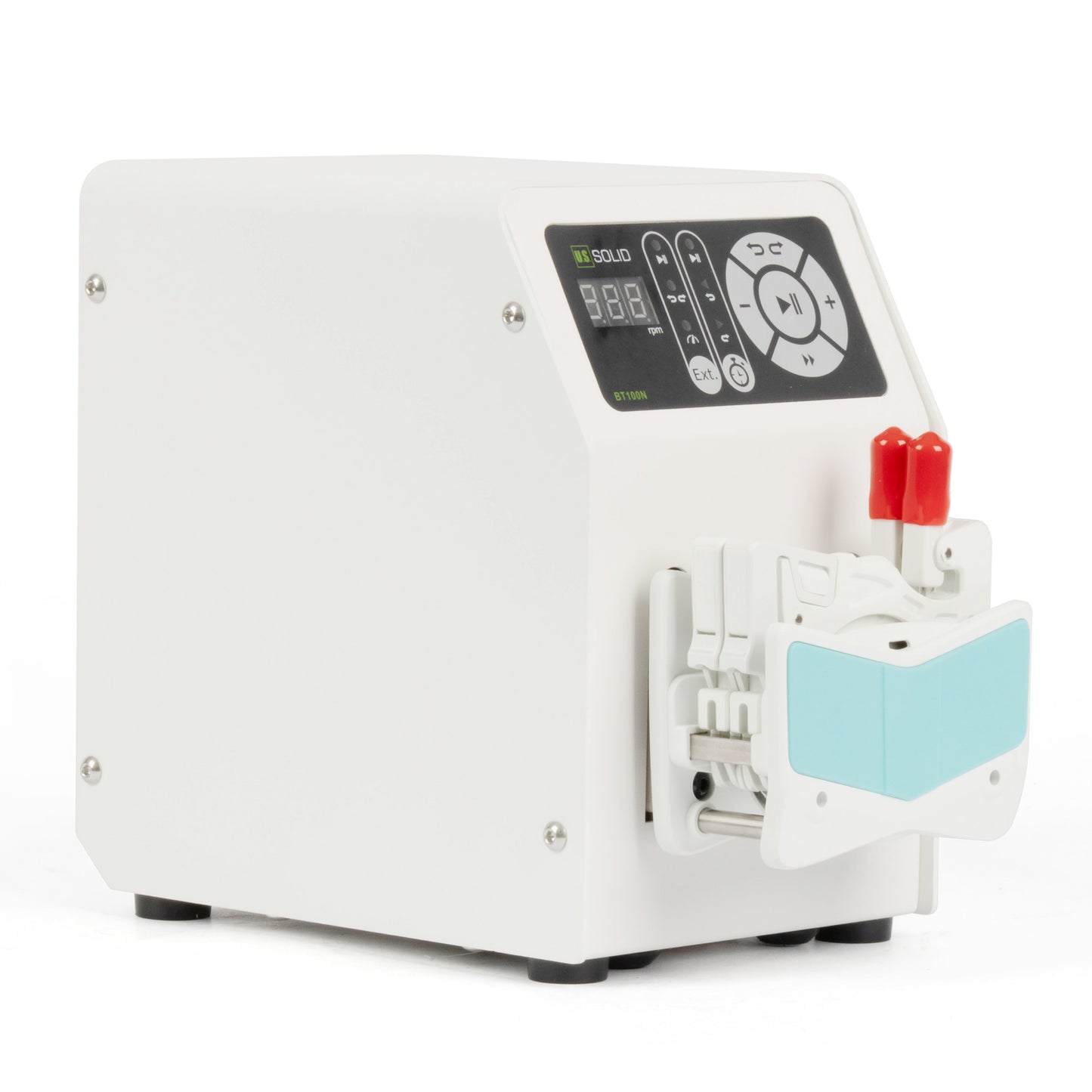

BT100N은 0.1~150RPM의 속도 범위를 제공하는 스테퍼 모터 구동 방식의 기본 연동 펌프입니다. 내부 10롤러 설계가 특징인 AMC 시리즈 펌프 헤드와 호환되며, 0.0002~48mL/min의 유량 범위로 단일/이중/삼중 채널 구성 옵션을 제공합니다.
이 소형 장치는 타이머 기능을 포함하고 있으며, 시작/정지, 방향 전환 및 타이머 작동을 위한 멤브레인 버튼이 있는 내구성이 뛰어난 분체 도장 금속 하우징으로 제공됩니다. 이 펌프는 7가지 외부 제어 모드를 지원하며, 컴퓨터 및 PLC와의 원활한 통합을 위한 RS232/RS485 통신 인터페이스(Modbus RTU 프로토콜)를 갖추고 있어 원격 제어가 가능합니다. 대학 실험실, 연구 기관 및 분석 기기 응용 분야에 이상적입니다.응용 분야
특징
- AMC 펌프 헤드: 10롤러 구조의 카드형 디자인으로 소량 액체 이송에 적합하며 분석 기기 응용 분야에서 널리 사용됩니다.
- 유량 범위: 이 펌프는 0.0002~48mL/min의 유량을 제공하여 실험실, 화학, 제약 및 생화학 분야에서 정밀 미량 투여에 적합합니다.
- LED 화면: 속도를 표시합니다. 버튼으로 간편하게 속도를 조절할 수 있습니다(0.1~150RPM).
- 금속 분체 도장 하우징: 컴팩트하고 내구성이 뛰어납니다.
- 스테퍼 모터: 저소음 & 진동.
- 통신: RS232 및 RS485(Modbus RTU 프로토콜).
- 특징: 역류, 타이머, 원터치 배수.
- 다양한 제어 옵션: 여러 외부 제어 방식 지원
모델
| 제품 모델 | 구동 모델 | 펌프 헤드 모델 | 채널 수 | 유량 범위 | 적합한 튜브 |
| USS-PP01005 | BT100N | AMC1(10) | 1 | 0.0002-48 ml/min | 1×1, 2×1, 2.4×0.8 |
| USS-PP01006 | AMC2(10) | 2 | |||
| USS-PP01007 | AMC3(10) | 3 |
*참고: 선택하신 단일/이중/삼중 채널 구성에 따라 해당 AMC 시리즈 펌프 헤드가 함께 제공됩니다.
사용 설명서
본 제품의 사용 방법은 BT-N Peristaltic Pump사용 설명서 및 AMC Pump Head사용 설명서를 각각 참조하십시오.
구성품 목록
| ① | BT100N 드라이브 + AMC(10) 펌프 헤드 x 1 | ④ | 운전 설명서 1부 | ||||||
| ② | 전원 케이블 1개 | ⑤ | 펌프 헤드 사용 설명서 1부 | ||||||
| ③ | 1×1, 2×1, 2.4×0.8 - 각각 × 2m | ||||||||
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
기술 데이터
| 표시하다 | 주도의 | 제어 | 단추 |
| 타이밍 테스트 범위 | 0.5-999초 | 조건 온도 | 0~40℃ |
| 모터 유형 | 스테퍼 모터 | 의사소통 | RS232, RS485 (모드버스 RTU 프로토콜) |
| 주택 자재 | 금속 분말 코팅 | IP 속도 | IP31 |
| 속도 범위 | 0.1~150rpm, 조절 가능 | 전원 공급 장치 | AC110V |
| 속도 해상도 | 0.1rpm(0-100rpm), 1rpm(100-600rpm) | 전력 소비량 | ≤50W |
| 외부 속도 제어 신호 | 0-5V(표준); 0-10V, 4-20mA(선택 사항) | 순중량(구동 장치) | 9.26 파운드 |
*모바일에서 전체 표를 보려면 화면을 왼쪽 또는 오른쪽으로 스와이프하세요.
CE 인증 품질 및 안전
자주 묻는 질문
1. 이 연동 펌프는 어떤 유형인가요? 주요 기능은 무엇인가요?
가장 기본적인 연동 펌프 유형으로, 속도 조절, 시작/정지 제어, 방향 전환, 최고 속도 작동 등의 핵심 기능을 지원합니다. 또한, BT-N 시리즈는 간단한 타이머 기능을 제공합니다.
2. 타이머 기능이 있나요?
네, 기본 타이머 기능이 있습니다. 최대 999초까지 시간을 설정할 수 있으며, 설정된 시간이 지나면 펌프가 자동으로 멈춥니다. 타이머는 마지막 설정값을 기억합니다. 참고: 버튼을 통해서만 설정할 수 있으며(외부 제어 불가), 특정 날짜나 시간에 맞춰 예약 작동은 지원하지 않습니다. 빠른 설정 단계(자세한 내용은 설명서를 참조하십시오):
- 타이머 버튼을 3~5초 동안 길게 누르십시오.
- + 및 – 버튼을 사용하여 원하는 시간을 설정하십시오.
- 시간 설정 후 타이머 버튼을 다시 눌러 타이머 모드를 종료하고 필요에 따라 속도를 조절하십시오.
- 타이머 버튼을 한 번 더 누르면 설정된 시간이 시작되고 펌프는 자동으로 멈춥니다.
3. 외부 제어를 지원합니까?
예. 외부 제어 모드로 전환하면 버튼과 조절 노브가 더 이상 작동하지 않습니다. 이 모드에서는 시작/정지, 방향 전환 및 속도 조절만 외부에서 제어할 수 있으며 타이밍 기능은 지원되지 않습니다. 외부 제어 버튼을 누르면 시작/정지, 방향 및 속도 표시등을 확인할 수 있습니다. 표시등이 켜져 있으면 해당 기능을 외부에서 제어할 수 있습니다. 표시등은 하나, 두 개 또는 세 개 모두 켜지는 등 다양한 조합으로 켜질 수 있습니다. 표시등이 모두 꺼져 있으면 외부 제어 모드가 아닙니다.
4. 이 연동 펌프와 호환되는 튜빙 종류는 무엇인가요?
1×1, 2×1, 2.4×0.8 크기의 튜빙을 지원합니다. 중요 사항: AMC 펌프 헤드에 사용되는 튜빙은 표준 규격이지만, AMC 펌프 헤드에 고정되는 세 개의 빨간색 부착 부품이 있습니다. 따라서 이 모델에만 사용되는 튜빙입니다. 튜빙이 마모되어 교체가 필요한 경우, 고객 서비스 센터에 문의하여 새 튜빙을 구매하십시오. 아래에 제공된 일반적인 크기의 튜빙 정보는 참고용이며, 나열된 모든 크기와 완벽하게 호환된다는 것을 의미하지는 않습니다.
5. 속도를 조절하거나 지속 시간을 설정할 때 +/- 버튼을 여러 번 눌러야 하나요?
정밀한 단계별 조정을 위해 +/- 버튼을 반복해서 누르세요. 버튼을 길게 눌러 빠르게 조정할 수도 있습니다. 목표값에 근접하게 조정하려면 길게 누르고, 미세 조정하려면 짧게 누르세요.
6. AMC 시리즈 펌프 헤드의 특징은 무엇이며, AMC2(10)과 같은 코드를 해석하여 펌프 헤드 사양을 어떻게 이해할 수 있나요?
AMC 시리즈 펌프 헤드는 독특한 스냅인 디자인을 특징으로 하며, 펌프 헤드에 고정하기 위한 빨간색 부착 부품이 포함된 전용 튜빙과 함께 사용해야 합니다. 모델 번호는 주요 사양을 제공합니다. 예를 들어 AMC2(10)은 2채널과 10개의 내부 롤러를 나타내고, AMC3(6)은 3채널과 6개의 롤러를 나타냅니다. 이 목록에는 AMC1(10), AMC2(10), AMC3(10) 모델이 포함되어 있습니다. 6롤러 버전이나 최대 12채널까지 더 많은 채널을 갖춘 펌프 헤드와 같은 다른 옵션도 제공합니다. 특정 요구 사항이 있는 경우 고객 서비스에 문의하십시오.
7. AMC 시리즈 펌프 헤드에 튜빙을 설치할 때 주의해야 할 사항은 무엇입니까?
AMC 시리즈 펌프 헤드에는 설치 시 AMC 펌프 헤드에 단단히 고정되는 빨간색 튜브 클램프가 미리 부착된 전용 튜빙을 사용해야 합니다. 제품 1개를 구매하시면 호환되는 튜빙 세트(각 크기별 2미터, 1×1, 2×1, 2.4×0.8)가 함께 제공됩니다.
튜브가 마모되어 교체가 필요한 경우, 새 튜브를 구매하려면 고객 서비스 센터로 문의하십시오.
튜브 설치 시 중요 사항
- 탄성 잠금 장치를 눌러 카트리지를 엽니다.
- 각 튜브에는 3개의 튜브 클램프가 장착되어 있어 2개의 작동 위치를 제공합니다(각 작동 위치는 인접한 두 개의 튜브 클램프에 의해 결정됩니다).
- 설치 시 튜브 클램프가 카트리지에 단단히 고정되었는지 확인하십시오. 설치 중 튜브가 약간 늘어나는 것은 정상입니다.
8.BT-N 시리즈의 BT100N, BT300N, BT600N의 차이점은 무엇인가요?
기능상 큰 차이는 없으며, 주요 차이점은 속도 범위에 있습니다. BT100N은 0.1~150rpm, BT300N은 0.1~350rpm, BT600N은 0.1~600rpm의 속도를 지원합니다.
이에 따라 유량 범위도 다양하게 조절할 수 있습니다.
